STICK - LUBRICATION 4,0 M | PC3000-6 S/N 46188 | Komatsu parts book catalogue

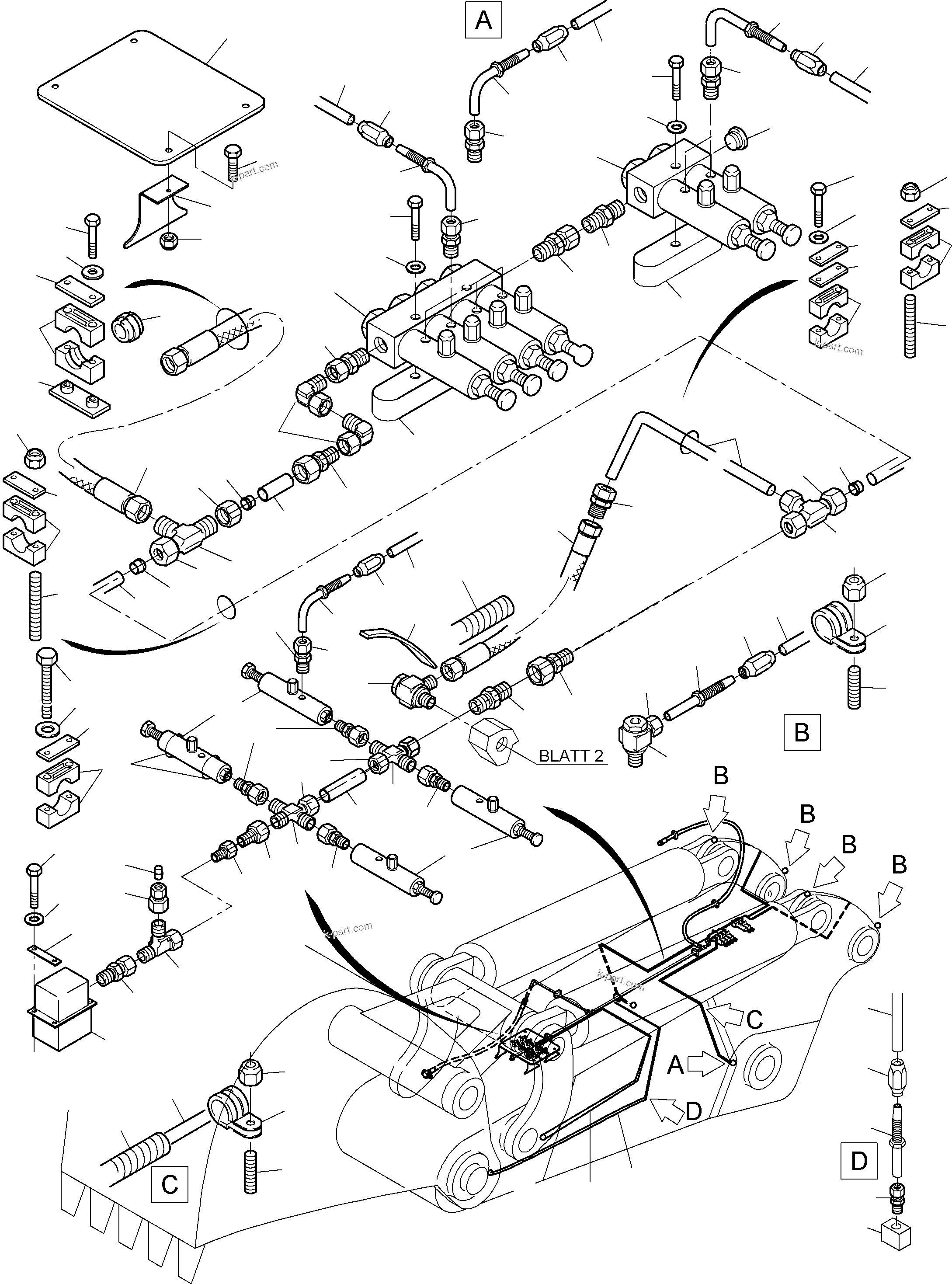

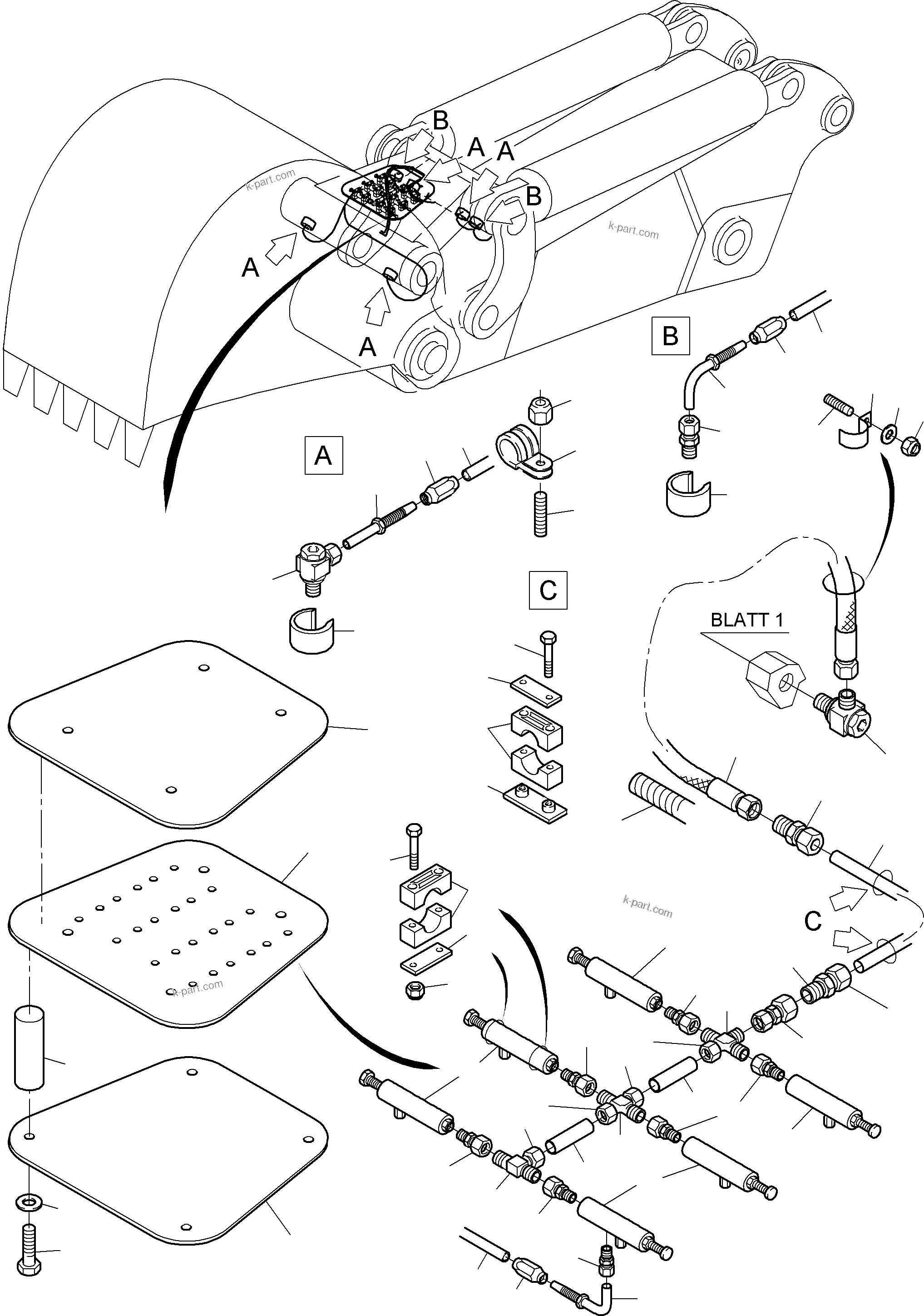

Diagram image 1 of 2

PC3000-6 S/N 46188

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46188

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?		Metering valve	10	991-0323a
?		Metering valve	1	991-0091
?		Metering valve	1	991-0091
?	654 130 40	Protection cap	6
?	308 555 99	Bolt	3
?	517 121 98	Lock washer	3
?	936 979 40	Thread plate	1
?	512 273 98	Socket	3
?	906 984 40	Union	1
?	324 672 40	Plug	1
?	516 741 98	Union	2
?	634 481 40	Union	1
?	516 834 98	Union	1
?	374 443 99	Union	1
?	551 456 40	Union	1
?	516 173 98	Socket	1
?	516 183 98	Socket	1
?	551 615 40	Union	1
?	371 861 99	Breech block	1
?	341 754 40	Ultimate pressure control	1
?	652 383 40	Shackle	2
?	511 773 98	Thread pin	2
?	507 037 98	Nut	2
?	516 678 98	Hose assy. DN 20x5500	1
?	942 826 40	Pipe assy. Ш 25	1
?	906 981 40	Union	6
?	515 028 40	Collet	32
?	515 029 40	Socket 90°	18
?	515 027 40	Socket, straight	14
?	517 291 98	Union	10
?	374 428 99	Union	6
?	576 160 40	Hose DN 4	-2
?	635 896 40	Tube protection	-2
?	942 824 40	Angle	4
?	923 356 40	Plate	1
?	931 890 40	Grease block	4
?	307 805 99	Bolt	4
?	634 546 40	Union	1
?	334 600 99	Nut	37
?	651 255 40	Clamp	4
?	634 978 40	Cover plate	8
?	512 055 98	Thread pin	8
?	502 618 98	Clamp Set	3
?	534 005 99	Weld on plate	3
?	534 004 99	Cover plate	3
?	504 926 98	Grommet	3
?	308 581 99	Bolt	6
?	500 801 98	Lock washer	6
?	006 303 98	Clamp	2
?	006 339 98	Clamp	20
?	006 301 98	Clamp	48
?	323 945 40	Thread pin	66
?	507 025 98	Nut	66
?	654 496 40	Protection cap	10
?	517 560 98	Union	10
?	502 303 98	Socket	10
?	655 268 40	Union	4
?	428 861 40	Pipe assy. Ш 16	4
?	909 206 40	Cover tube	6
?	516 700 98	Union	1
?	634 775 40	Clamp	20
?	634 774 40	Cover plate	20
?	308 611 99	Bold	16
?	634 271 40	Union	1
?	936 978 40	Thread plate	1
?	942 852 40	Pipe	1
?	504 224 98	Clamp Set	4
?	907 436 40	Hose assy. DN 16x1300	2
?	374 442 99	Union	2
?	907 378 40	Swivel union	1
?	517 561 98	Union	1
?	0443453412	Clip	1
?	507 121 98	Thread pin	1
?	340 467 99	Washer	2
?	931 897 40	Guard plate	1
?	907 341 40	Straight swivel union	1
?	931 895 40	Pipe	1
?	517 148 98	Socket	1
?	907 377 40	Hose protection DN 16x1500	2
?	931 891 40	Plate	1
?	923 389 40	Plate	1
?	923 390 40	Plate	1
?	923 361 40	Thread pin	4
?	371 264 99	Union nut	6
?	906 868 40	Olive	6
?	307 454 99	Bolt	4
?	517 123 98	Lock washer	4
?	936 962 40	Pipe	1
?	534 001 99	Cover plate	3
?	534 002 99	Weld-on plate	2
?	308 579 99	Bolt	10
?	308 612 99	Bolt	24
?	517 255 98	Union	1
?	928 986 40	Pipe	2
?	928 987 40	Pipe	2
?	371 257 99	Union	16
?	907 080 40	Olive	33
?	371 271 99	Union	17
?	371 260 99	Union nut	2
?	906 351 40	Olive	2
?	371 263 99	Union nut	7
?	907 151 40	Olive	7
?	517 118 98	Washer	16
?	517 122 98	Wisher	6
