Diagram image 1 of 4

PC5500-6 S/N 15083

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15083

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15083

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15083

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	923 548 40	Harness-starter-relay 1	1
?	923 549 40	Harness-starter-relay 2	1
?	910 055 40	Protection cap assy. 2-pole	4
?	795 501 73	Receptacle assy.	1
?	939 337 40	Harness-motor 1	1
?	939 336 40	Harness-motor 2	1
?	906 922 40	Protection cap	4
?	323 961 40	Sleeve 6,3x0,8	2
?	940 462 40	Insulating tube B 6x0,6	-2
?	461 350 40	Revolution sensor	2
?	414 899 40	Rpm-sensor	2
?	941 398 40	Sensor assy.	2
?	906 078 40	Pressure transmitter	2
?	006 302 98	Clamp	10
?	534 092 99	Clamp	6
?	006 303 98	Clamp	8
?	006 339 98	Clamp	4
?	145 831 40	Clamp	4
?	916 640 40	Angle	10
?	916 641 40	Angle	10
?	916 642 40	Angle	2
?	916 643 40	Plate	2
?	916 644 40	Plate	4
?	916 645 40	Plate	2
?	307 671 99	Bolt	8
?	332 442 99	Nut	8
?	307 736 99	Bolt	32
?	332 331 99	Nut	32
?	431 169 40	Temperature transmitter(standard)	2
?	942 790 40	Plate	2
?	940 684 40	Twin nipple	3
?	518 225 98	Cable union	2
?	551 474 40	Rail	-2
?	358 273 40	Series clamping	-2
?	358 274 40	Series clamping	-2
?	518 226 98	Cable union	1
?	516 224 98	Socket	1
?	516 156 98	Socket	2
?	896 579 40	Temperature sensor (Cold weather)	2
?	659 892 40	Starter relay assy.	4
?	792 585 73	Time lag relay	2
?	635 965 40	Relay	2
?	891 140 40	Plate	1
?	655 642 40	Circular bearing	12
?	377 750 99	Bolt	4
?	507 025 98	Nut	12
?	317 319 40	Threaded block	4
?	655 834 40	Cable protection hose DN 36	-2
?	655 696 40	Cable protection hose DN 29	-2
?	655 652 40	Cable protection hose DN 23	-2
?	655 651 40	Cable protection hose DN 17	-2
?	655 650 40	Cable protection hose DN 12	-2
?	655 649 40	Cable protection hose DN 10	-2
?	907 500 40	T-Distributor DN 36	1
?	906 079 40	T-Distributor DN 29	3
?	907 733 40	T-Distributor DN 23	1
?	655 629 40	T-Distributor DN 17	3
?	655 628 40	T-Distributor DN 10	1
?	907 999 40	Pipe adapter DN 36/29	2
?	896 558 40	Pipe adapter DN 29/23	2
?	655 810 40	Pipe adapter DN 29/12	2
?	655 809 40	Pipe adapter DN 29/10	1
?	907 971 40	Pipe adapter DN 23/12	1
?	655 633 40	Pipe adapter DN 17/12	4
?	655 632 40	Pipe adapter DN 17/10	3
?	655 627 40	Distributor DN 23/17	2
?	655 626 40	Distributor DN 17/12	1
?	940 520 40	Fitting	4
?	907 693 40	Fitting PG 16	1
?	940 471 40	Fitting M16/NW10	5
?	655 848 40	Fitting PG 17	2
?	907 708 40	Cable union	3
?	907 705 40	Cable union	1
?	907 703 40	Cable union	5
?	621 547 40	Socket	1
?	621 548 40	Plug	1
?	795 495 73	Plug MALE	1
?	651 461 40	Housing assy.	2
?	952 651 40	Plug assy. MALE	6
?	795 132 73	Plug assy. MALE	2
?	941 791 40	Rubber grommet	-2
?	255 745 40	Rubber grommet	2
?	055 107 40	Cable lug	1
?	055 108 40	Cable lug	9
?	896 520 40	End pin	11
?	941 777 40	Name plate	21
?	056 292 40	Cable strap	21
?	515 213 40	Cable 1,0	-2
?	907 877 40	Cable 2x0,75	-2
?	515 214 40	Cable 2,5	-2
?	056 071 40	Cable sleeve 2,5	2
?	056 070 40	Cable sleeve 1,0-1,5	53
?	500 090 98	Wire end ferrule 0,75-6	2
?	940 461 40	Insulating tube B5x0,6	-2
?	907 704 40	Cable union	2
?	907 692 40	Fitting PG 9	1
?	655 630 40	T-Distributor DN 29/23	2
?	055 104 40	Cable lug 1,5	2
?	795 157 73	Pin	5
?	795 154 73	Bushing	8
?	0819100770	Sealing plug	2
?	917 320 40	Cable - starter 3M2-1-GND	1
?	917 321 40	Cable - starter 3M2-2-GND	1
?	923 550 40	Cable generator G5-1 ground 3G5-1-GND	1
?	923 552 40	Cable generator G5-2 ground 3G5-2-GND	1
?	654 421 40	Cable lug 35	2
?	655 690 40	Cable lug 35	2
?	907 556 40	Cable 35 qmm	-2
?	055 108 40	Cable lug blue 2,5	18
?	055 109 40	Cable lug yellow 4-6	12
?	940 460 40	Insulating tube B4x0,5	-2
?	933 385 40	Plug assy. FEMALE, 2,5MM2, 2pol	1
?	933 384 40	Plug with pins assy. MALE, 2,5MM2, 2pol	1
?		Plug	1
?		Plug	1
?	055 112 40	Cable lug, yellow	1
?	907 511 40	Cable lug 2,5	1
?	906 756 40	Pressure switch (cooling water)	2
?	907 462 40	Pressure switch - engine-oil pressure	2
?	795 131 73	Plug with bushings assy.	10
?	795 495 73	Plug MALE	1
?	371 948 99	Union	2
?	906 754 40	Pressure switch - engine-oil pressure	2
?	515 460 40	Seal	6
?	056 076 40	Protection cap	4
?	600 212 99	Cable lug 12-95	4
?	906 658 40	Cable 1x120	-2
?	942 730 40	Harness-motor CENSE X54-1	-2
?	942 731 40	Harness-motor CENSE X54-2	-2
?	932 628 40	Plug	2
?	906 035 40	Fitting PG 29	2
?	655 877 40	Cable 2x0,75 01002075S	-2
?	940 169 40	Cable 4x1	-2
?			-2
?			-2
?			-2
?			-2

Komatsu PC5500-6 S/N 15083 parts catalog PDF

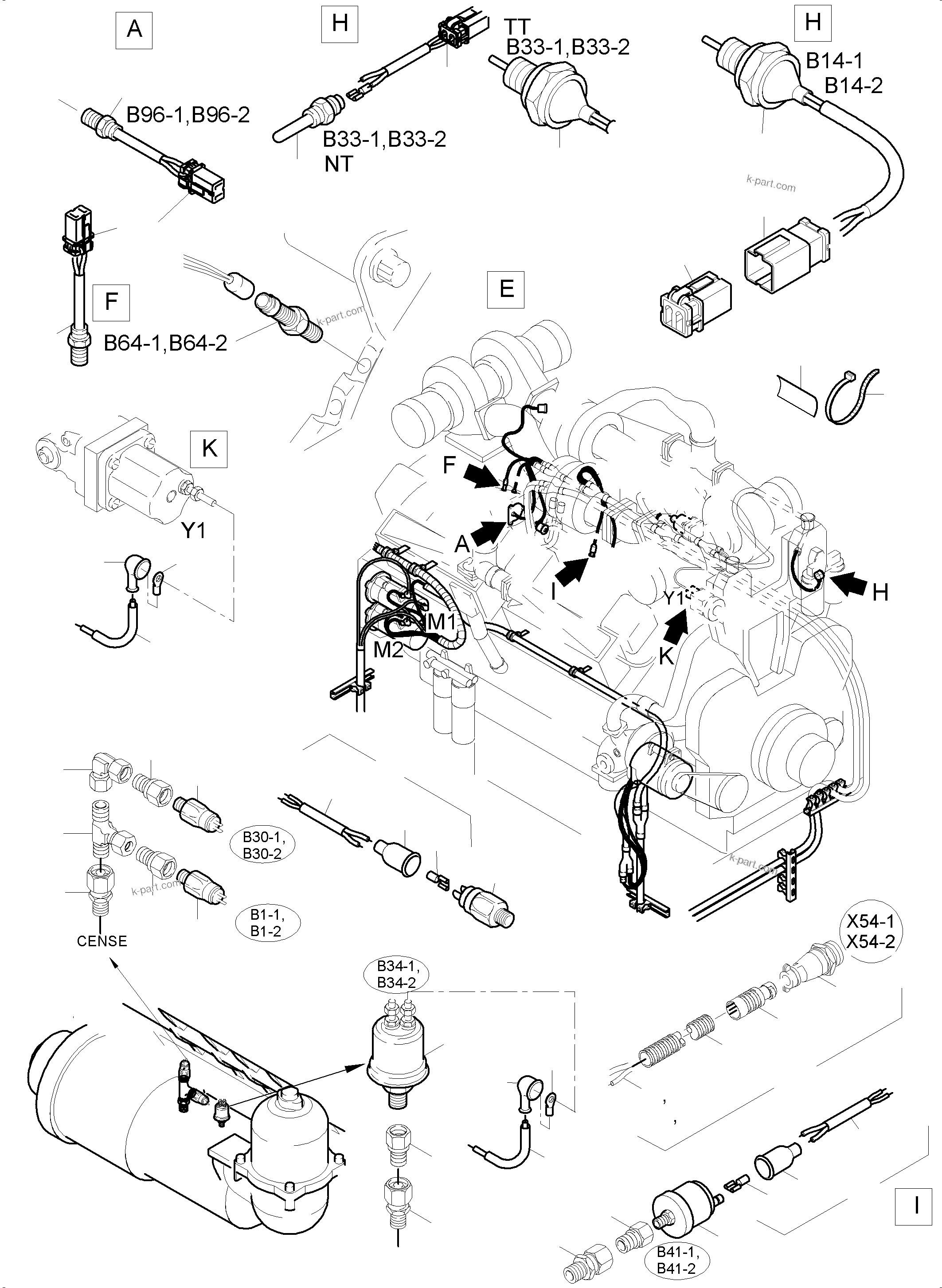

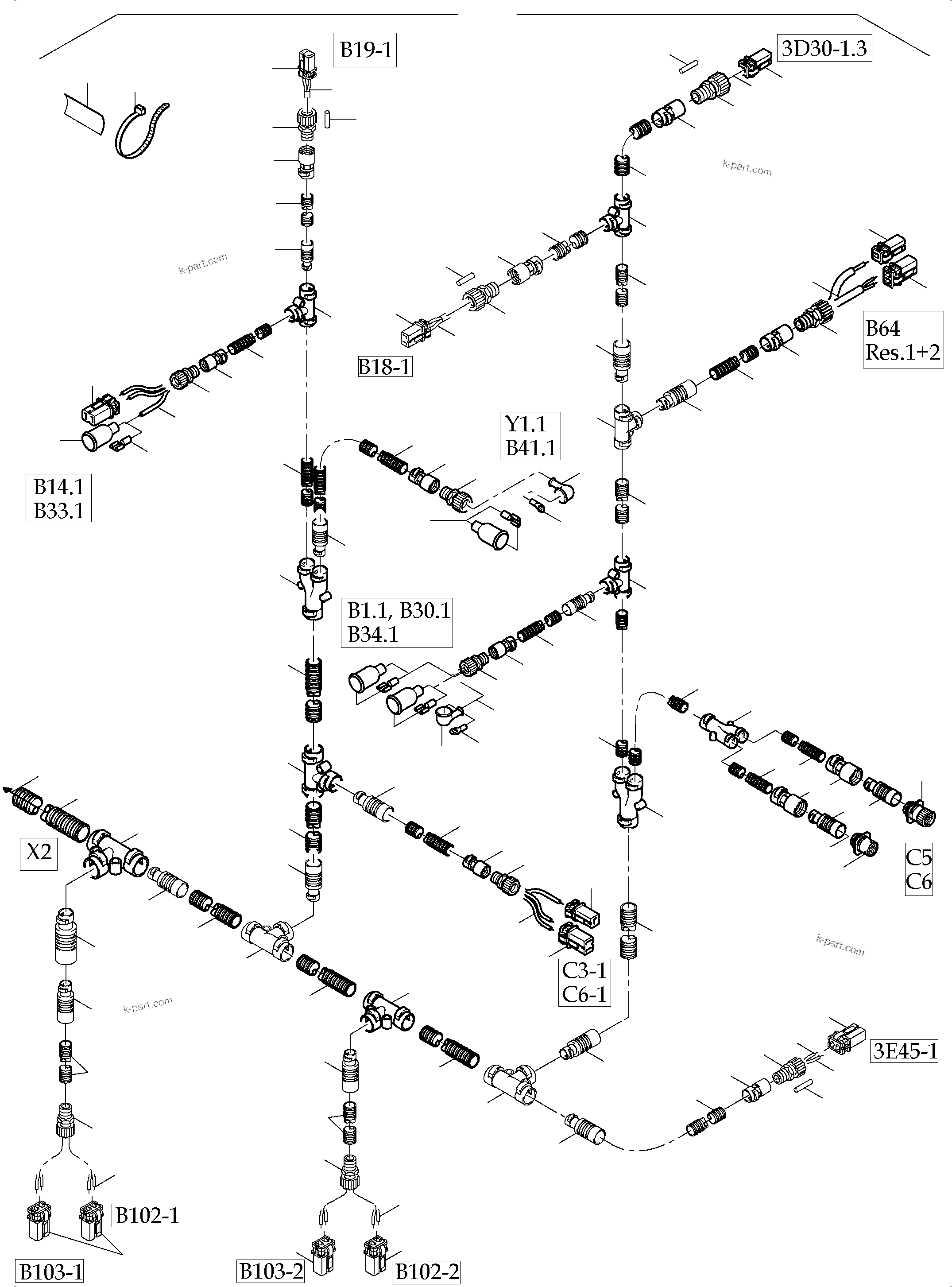

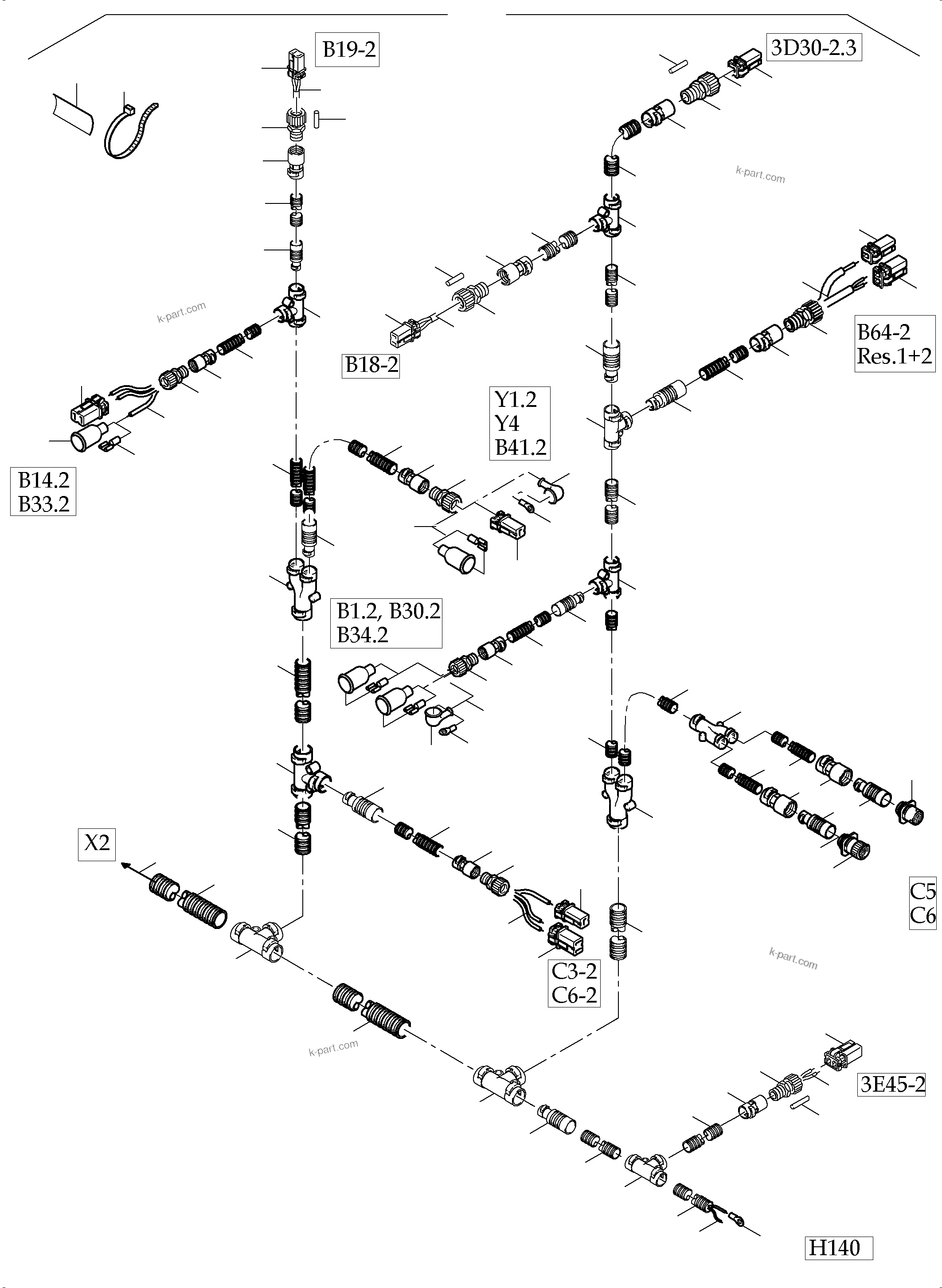

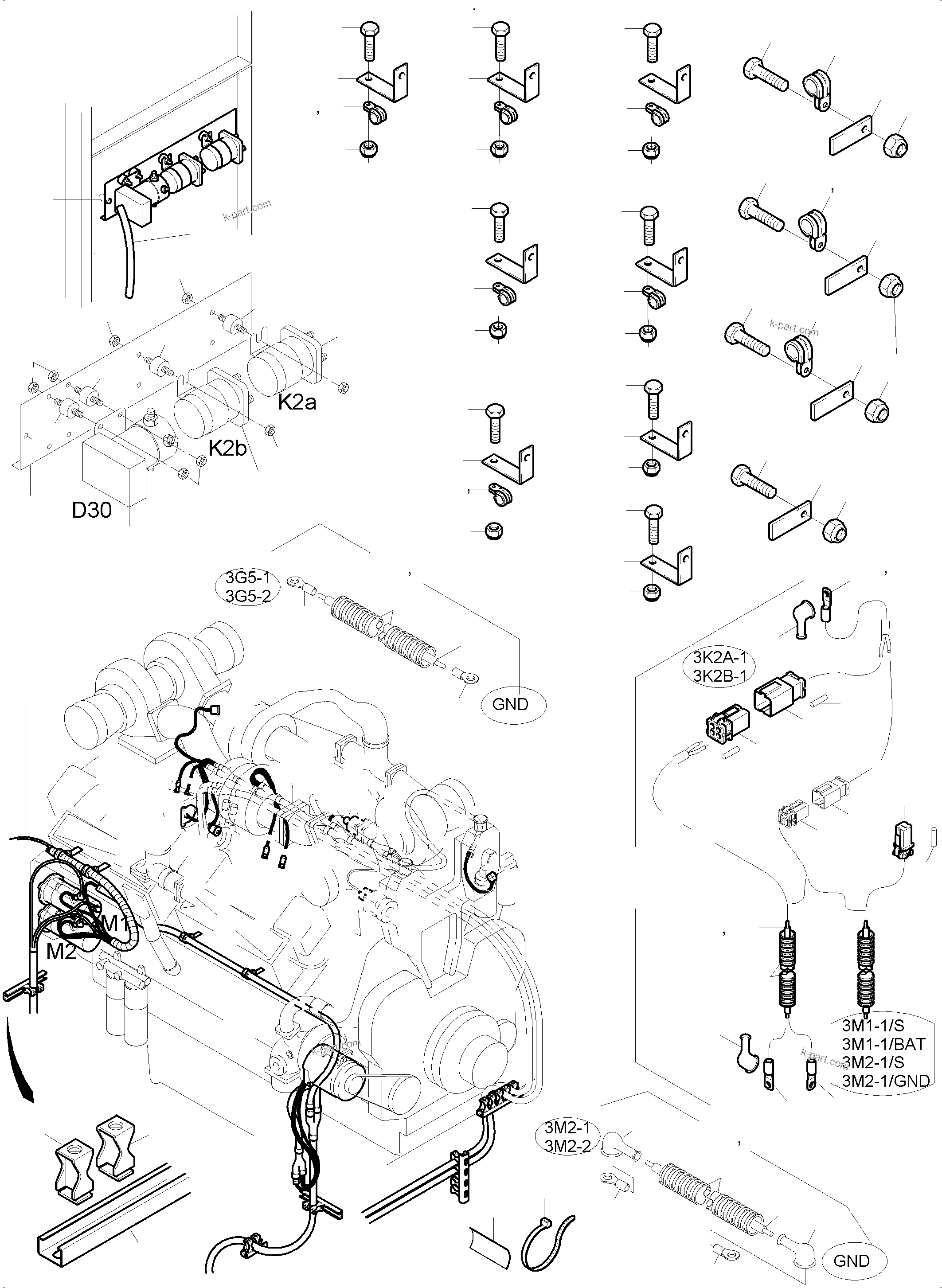

CABLES - ENGINE AND TRANSMITTER (515-2148r1) in PC5500-6 S/N 15083. Diagram image and parts list.
