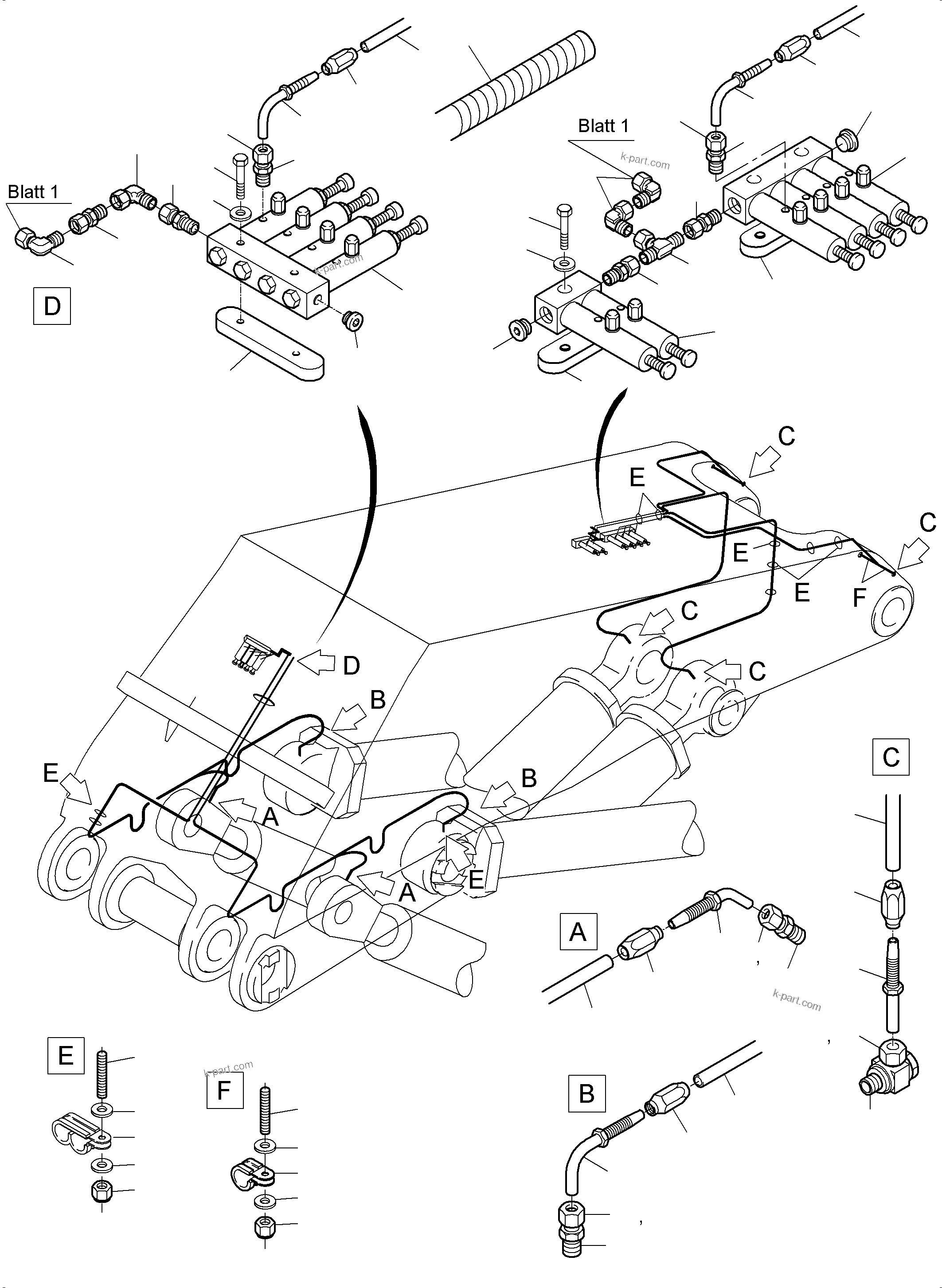

Diagram image 1 of 2

PC3000-6E S/N 46231

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 46231

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?		Metering valve	1	991-0091
?		Metering valve	2	991-0091
?	654 130 40	Protection cap with o-ring	10
?	936 978 40	Plate	1
?	308 555 99	Bolt	5
?	517 121 98	Washer	5
?	324 672 40	Plug	3
?	929 431 40	Clamp set	4
?	634 978 40	Cover plate	8
?	512 055 98	Thread pin	8
?	334 600 99	Nut	8
?	534 000 99	Clamp set	5
?	534 001 99	Cover plate	5
?	534 002 99	Weld on plate	5
?	308 579 99	Bolt	2
?	509 308 98	Locking plate	1
?	307 789 99	Bolt	8
?	507 037 98	Nut	58
?	918 209 40	Angle	1
?	516 837 98	Union	1
?	515 951 98	Union	1
?	516 741 98	Union	3
?	516 834 98	Union	2
?	576 160 40	Plastic hose	-2
?	655 649 40	Cable protection hose DN 10	-2
?	515 027 40	Hose connection, straight	6
?	515 029 40	Hose connection 90°	12
?	635 853 40	Hose connection 45°	2
?	515 028 40	Collet	20
?	0443451210	Clip NW 12	8
?	0443551210	Clip NW 12, double	45
?	340 111 99	Washer	50
?	907 854 40	Thread pin	50
?	340 465 99	Washer	50
?	371 257 99	Union nut	10
?	907 080 40	Olive	20
?	906 981 40	Union	10
?	517 291 98	Union	6
?	374 428 99	Union	4
?	374 443 99	Union	2
?	373 772 99	Union	1
?	516 839 98	Union	1
?	516 929 98	Hose assy. DN 20x2600 lg.	1
?	913 777 40	Pipe assy. Ш 25	1
?	927 948 40	Pipe assy. Ш 25	1
?	927 949 40	Pipe assy. Ш 25	1
?	918 217 40	Pipe assy. Ш 25	1
?	512 273 98	Socket	3
?	936 979 40	Plate	2
?	371 271 99	Union nut	10
?	371 264 99	Union nut	9
?	906 868 40	Olive	9
?	371 867 99	Breech block	2

Komatsu PC3000-6E S/N 46231 parts catalog PDF

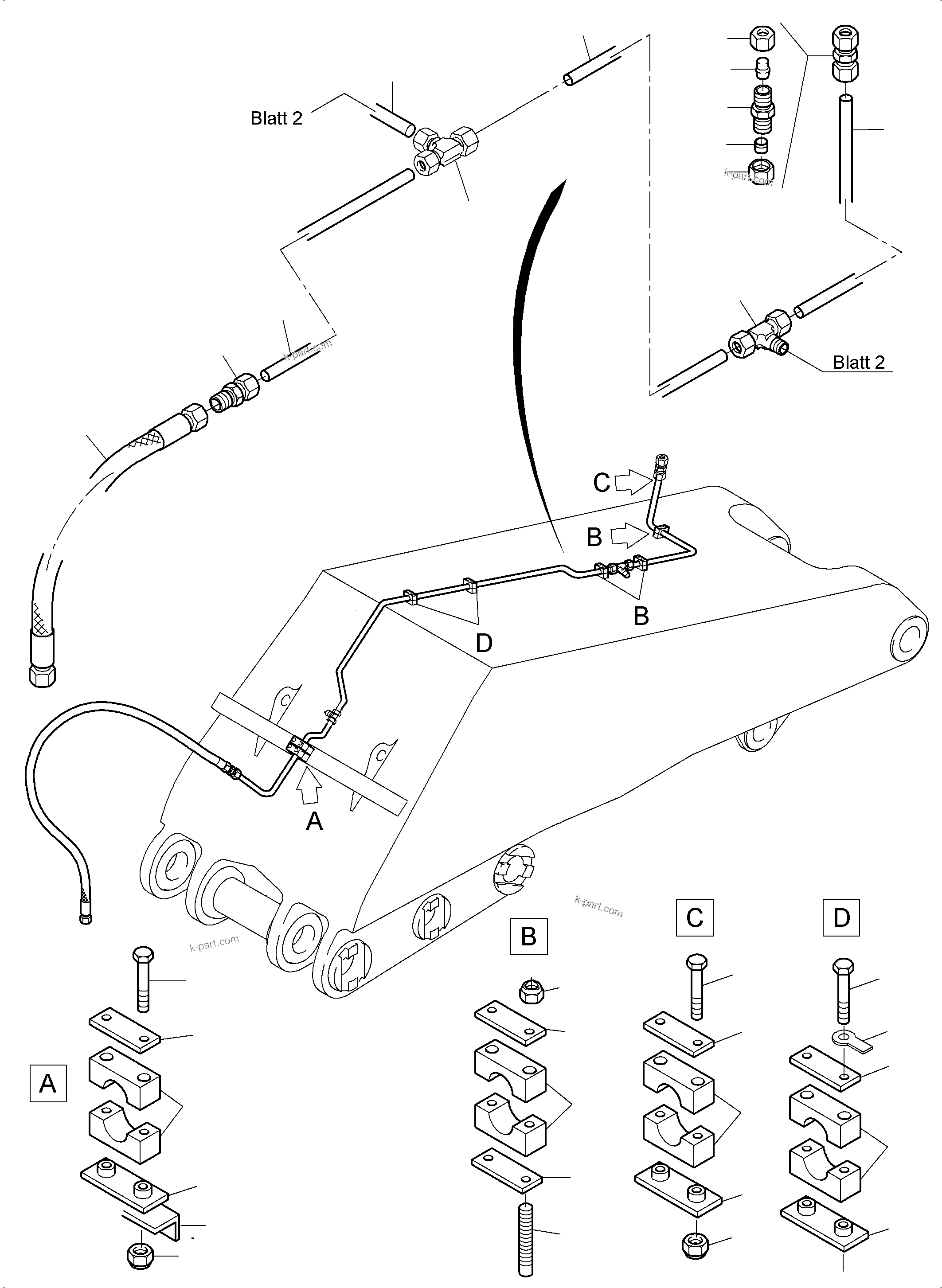

BOOM - CENTRAL LUBRICATION (BBE) (485-2350g) in PC3000-6E S/N 46231. Diagram image and parts list.
