Diagram image 1 of 5

PC3000-6E S/N 46231

? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 46231

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 46231

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 46231

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 46231

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	490 929 40	Assembly rail	2
?	635 728 40	Sectional plate	5
?	323 237 40	Wiring terminal	6
?	323 233 40	Wiring profile	18
?	07835134003	Multimonitor	1
?	907 840 40	Breaker 1 A	1
?	896 716 40	Hour meter	1
?	603 346 40	Voltage measuring clamp	2
?	898 680 40	Relay assy.	32
?	592 338 40	Relay socket	32
?	907 830 40	Breaker 25 A	4
?	907 827 40	Breaker 16 A	7
?	907 828 40	Breaker 6 A	7
?	896 581 40	Power breaker	2
?	946 324 40	Switch cabinet w/o. electr. parts	1
?	907 839 40	Breaker 50 A	1
?	414 369 40	Spring retainer	32
?	941 562 40	Ferrite cor	2
?	907 824 40	Breaker 16 A	1
?	899 301 40	Converter	6
?	963 762 40	Sectional plate	1
?	963 763 40	Sectional plate	1
?	963 764 40	Sectional plate	1
?	907 477 40	Cable union DN 12	6
?	323 943 40	Sleeve marker	1
?	323 942 40	Sleeve marker	1
?	270 318 40	Sleeve marker	1
?	323 944 40	Sleeve marker	1
?	940 869 40	Socket	1
?	898 681 40	Relay assy.	7
?	323 910 40	Socket	7
?	323 911 40	Spring	7
?	950 620 40	Rail collector	1
?	906 612 40	Through clamp 2.5mm2	470
?	940 673 40	Clamp	35
?	906 613 40	Cover plate	19
?	906 614 40	Bridge 2-fold	58
?	906 615 40	Bridge 3-fold	25
?	906 616 40	Bridge 4-fold	20
?	906 617 40	Bridging comb 5-fold 2,5	10
?	906 792 40	Protective wire clip	3
?	906 773 40	Cover plate	2
?	906 618 40	Bridge 10-fold	1
?	792 806 73	Marker set	1
?	906 768 40	Through clamp 6,0mm2	8
?	906 769 40	Through clamp 16,0mm2	11
?	490 889 40	Series terminal with diode, red	2
?	323 346 40	Touch contact	4
?	896 488 40	Camswitch	2
?	655 898 40	Cycle relay	1
?	906 772 40	Cover plate	4
?	956 053 40	CAN bus	1
?	961 148 40	Harness X2 Controlbox MCM241-X23	1
?	907 482 40	Wiper relay	1
?	896 546 40	Time lag relay	2
?	907 481 40	Time lag relay	5
?	907 829 40	Breaker 10 A	12
?	906 630 40	Protective wire clip 2.5mm2	61
?	270 288 40	Wiring channel 40x25	3
?	896 747 40	Wiring channel 100	-2
?	323 234 40	Cover	5
?	891 034 40	Protection cap assy.	2
?	322 378 40	Diode array	4
?	907 995 40	Cable union DN 48	1
?	907 479 40	Cable union DN 29	3
?	963 765 40	Sectional plate	2
?	334 599 99	Nut	40
?	340 654 99	Washer	40
?	500 106 98	Bolt	40
?	938 310 40	Resistor clamp	3
?	07821915340	Connector	1
?	07821915010	Contact	45
?	07821927340	Connector	1
?	07821927010	Contact	20
?	07821915330	Connector	1
?	963 707 40	Mounting Plate	1
?	950 140 40	Socket	1
?	950 146 40	Socket	7
?	950 120 40	Socket	2
?	950 122 40	Socket	2
?	950 124 40	Socket	2
?	950 125 40	Socket	9
?	0819100770	Sealing plate	200
?	0819110808	Nut	8
?	0819110809	Lock washer	8
?	000819150808	Nut	15
?	950 318 40	Panel lock washer	15
?	0819105420	Female contact	530
?	0819105440	Female contact	76
?	603 345 40	Resistor terminal	1
?	919 417 40	Cross connection	1
?	517 332 98	Plug	3
?	517 335 98	Plug	1
?	940 609 40	Makrolon plate	3
?	940 610 40	Makrolon plate	3
?	940 061 40	Rivet	55
?	320 974 99	Screw	2
?	440 383 40	Measuring transducer	1
?	344 498 40	Supporting trestle	2
?	941 208 40	Time lag relay	4
?	940 640 40	Rail collector end cap	12
?	319 025 99	Screw	2
?	343 852 99	Lock washer	2
?	950 627 40	Pipe clamp	2
?	941328 40	Seal ring	15
?	941 329 40	Seal ring	8
?	959 409 40	Cover	1
?	959 410 40	Washer	1
?	320 821 99	Screw	1
?	343 106 99	Lock washer	6
?	368 011 40	Blind rivet-nut	2
?	307 740 99	Bolt	2
?	511 262 98	Resilient sleeve 6,4/12x25	2
?	655 517 40	Cover 40 BN	3
?	655 642 40	Circular bearing	3
?	332 331 99	Nut	6
?	350 762 99	Washer	3
?	515 214 40	Cable 2,5mm2	-2
?	906 022 40	Cable 4,0mm2	-2
?	515 213 40	Cable 1mm2	-2
?	655 675 40	Cable 6mm2	-2
?	515 218 40	Cable 16mm2	-2
?	896 727 40	Cable 10mm2	-2
?	941 760 40	Receptacle	1
?	950 171 40	Socket	1
?	950 175 40	Bushing contact	3
?	950 178 40	Body	1
?	950 179 40	Contact element	1
?	950 173 40	O-ring	1
?	950 177 40	Protection cap	1
?	907 641 40	Wire end ferrule	41
?	056 070 40	Cable sleeve 1,0-1,5	3
?	950 435 40	Cable	-2
?	941 816 40	Cable	-2
?	635 896 40	Tube protection	-2
?	940 462 40	Insulating tube	-2
?			-2
?			-2
?			-2
?			-2

Komatsu PC3000-6E S/N 46231 parts catalog PDF

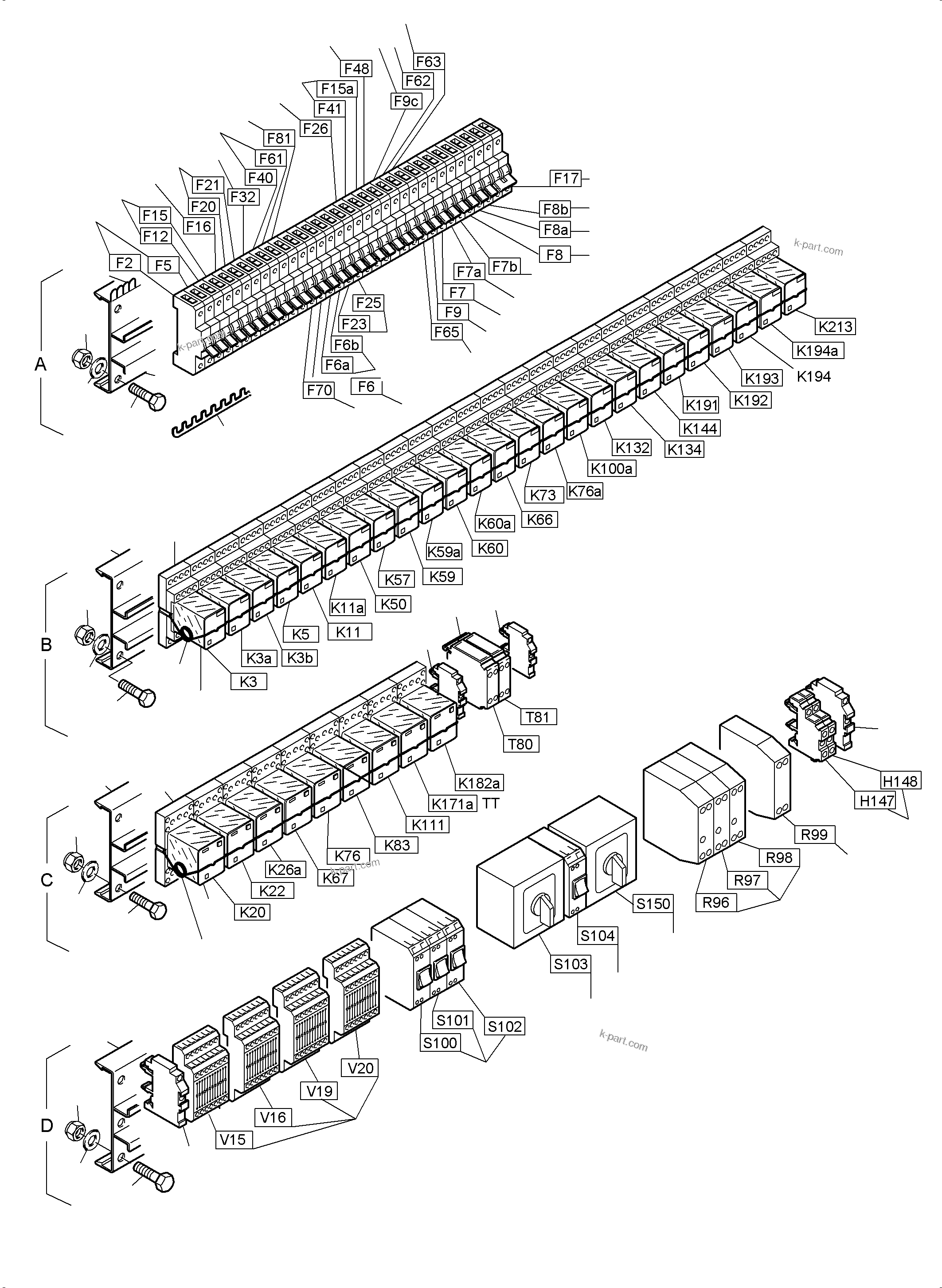

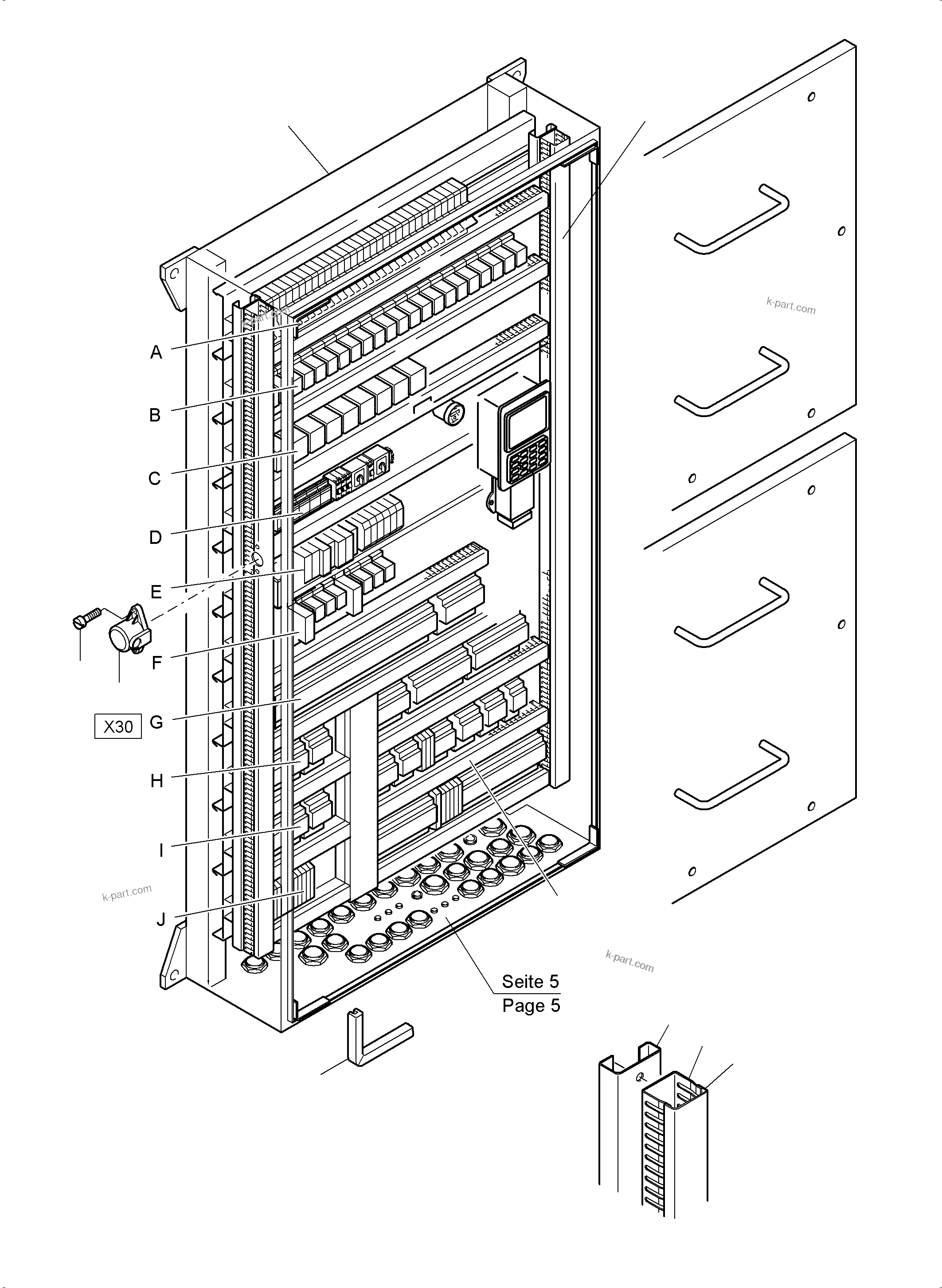

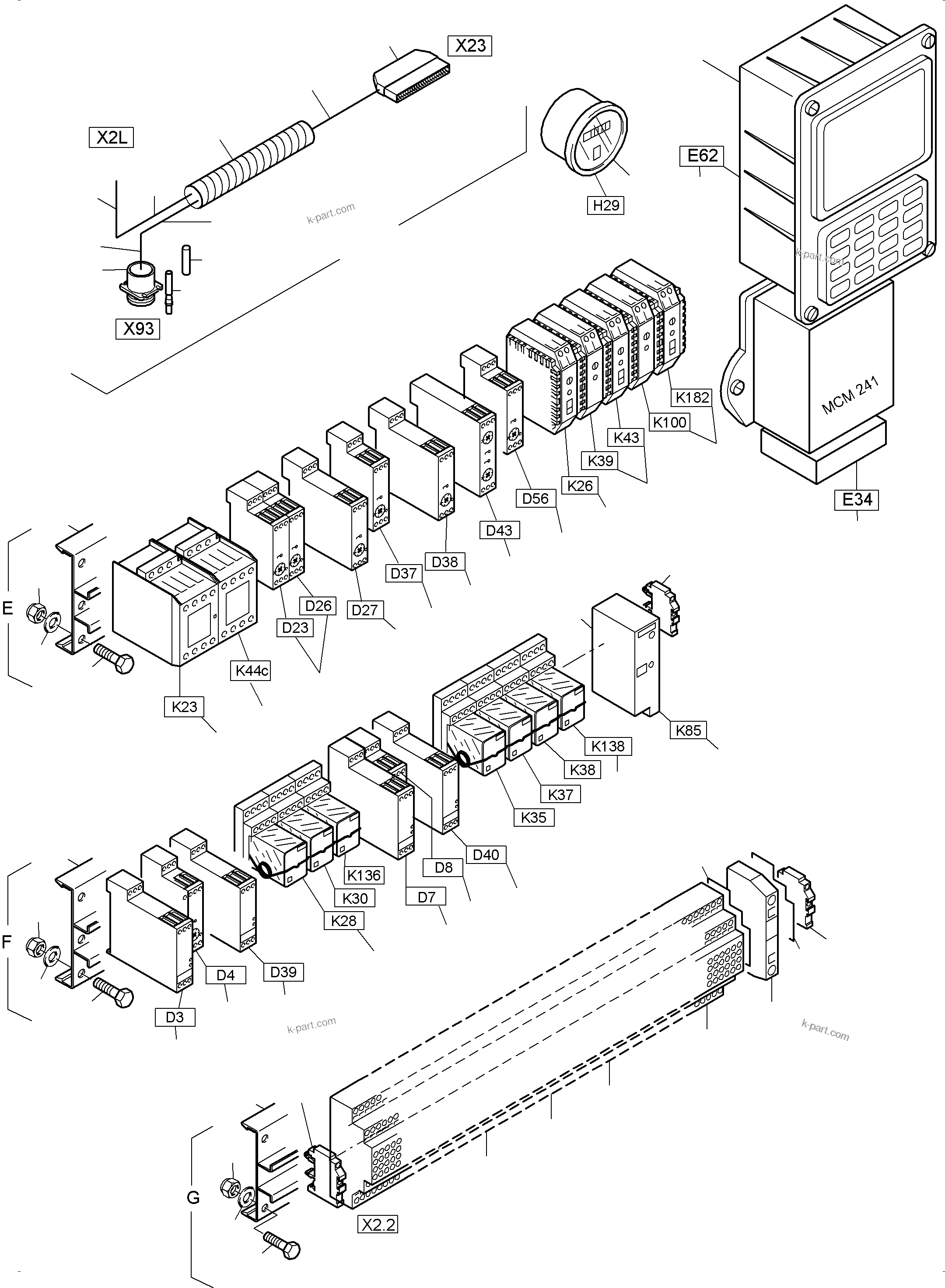

MAIN SWITCH BOX X2 IN CAB SUPPORT KOMTRAX (255-2167-1) in PC3000-6E S/N 46231. Diagram image and parts list.
