Diagram image 1 of 5

PC4000-6 S/N 08177

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08177

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08177

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08177

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08177

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?		Switch framing	1	355-2167b
?	926 550 40	Spotlight assy.	1
?	440 373 40	Camswitch	1
?		Horn	1	113-2150
?	894 576 40	Temperature sensor assy with plug	1
?	309 691 40	Battery 12 V 200 AH	2
?	307 757 99	Bolt	8
?	334 599 99	Nut	8
?	350 763 99	Washer	8
?	944 025 40	Cable channel	1
?	944 047 40	Cable channel	1
?	343 108 99	Lock washer	1
?	319 143 99	Screw	1
?	512 181 98	Screw	2
?	343 104 99	Lock washer	2
?	340 459 99	Washer	2
?	307 732 99	Bolt	4
?	343 106 99	Lock washer	4
?	907 651 40	Temperature sensor	1
?	795 497 73	Plug	1
?	634 009 40	Spotlight without lamp	-2
?	944 949 40	Harness X60a-X2	1
?	795 145 73	Socket	13
?	795 154 73	Cablesocket	406
?	940 629 40	Warmth shrink hose	-2
?	907 980 40	Fitting DN23	16
?	655 652 40	Cable protection hose DN 23	-2
?	174 411 40	Cable strap	27
?	317 319 40	Threaded bloc	4
?	340 464 99	Washer	4
?	346 510 99	Lock washer	9
?	942 798 40	Harness - lighting equipment - pedestal	1
?	944 116 40	Harness - horn	1
?	944 024 40	Harness - temperature transmitter - outer temperature	1
?	943 938 40	Harness - battery	1
?	944 041 40	Harness - battery	1
?	655 621 40	Cable union DN 10	2
?	655 649 40	Cable protection hose DN 10	-2
?	655 625 40	Distributor DN12/10	1
?	655 650 40	Cable protection hose DN 12	-2
?	515 214 40	Cable 2,5	-2
?	055 114 40	Cable shoe	4
?	056 071 40	Cable sleeve 2,5	72
?	896 521 40	End pin	1
?	056 070 40	Cable sleeve 1,0 - 1,5	452
?	940 471 40	Fitting M16/DN10	1
?	907 704 40	Cable union	1
?	055 108 40	Cable shoe	1
?	932 530 40	Cable shoe	1
?	940 461 40	Insulating tube B5x0,6	-2
?	634 173 40	E/A - Cable, binear	5
?	907 661 40	E/A - Cable, analog	3
?	944 117 40	Cable VHMS-controller CN3A	1
?	944 115 40	Cable VHMS-controller CN4A	1
?	944 118 40	Cable VHMS-controller CN4B	1
?	944 119 40	Cable VHMS-controller CN1A	1
?	944 120 40	Cable Can-Bis	1
?	769 155 73	Seal	1
?	769 156 73	Glass, white	1
?	507 383 99	Halogen lamp 24V /70W	1
?	932 945 40	Load limitation valve	1
?	946 214 40	Harness - plug RC 4	1
?	940 471 40	Fitting M16/DN12	1
?	907 703 40	Cable union	1
?	655 631 40	Pipe adapter DN 12/10	1
?	940 464 40	Insulating tube B8x0,7	-2
?	943 429 40	Angle	2
?	334 600 99	Nut	4
?	340 467 40	Washer	4
?	940 689 40	Moulding material	2
?	915 248 40	Plate	-2
?	310 045 99	Threaded rod ca. 400 lg.	-2
?	906 231 40	Circular bearing	8
?	350 762 99	Washer	8
?	307 752 99	Bolt	4
?	796 095 73	VHMS-controller	1
?	346 499 99	Lock washer	4
?	307 631 99	Bolt	4
?	307 740 99	Bolt	4
?	507 025 98	Nut	8
?	940 169 40	Cable 4x1	-2
?	056 292 40	Cable strap	3
?	256 514 40	Plate	27
?	795 495 73	Plug assy.	1
?	940 462 40	Insulating tube B6x0,6	-2
?	944 960 40	Harness X63c-2-X2	1
?	906 420 40	T-Distributor DN12	1
?	944 950 40	Harness X60b-X2	1
?	944 951 40	Harness X60c-X2	1
?	795 141 73	Socket	6
?	907 975 40	Fitting DN17	9
?	655 651 40	Cable protection hose DN 17	-2
?	795 122 73	Sealing plate	52
?	944 952 40	Harness X61a-X2	1
?	944 953 40	Harness X61b-X2	1
?	795 144 73	Socket	1
?	944 955 40	Harness X61c-X2	1
?	795 140 73	Socket	2
?	944 956 40	Harness X62a-X2	1
?	944 957 40	Harness X62b-X2	1
?	655 873 40	Cable 1,5	-2
?	795 174 73	Cablesocket	55
?	944 958 40	Harness X63a-2-X2	1
?	255 992 40	Push-on contact housing	1
?	323 961 40	Sleeve	1
?	907 480 40	Cable union DN 10-90	1
?	517 320 98	Cable nut	1
?	440 092 40	Plug	1
?	504 546 99	Cable nut	1
?	907 477 40	Cable union DN 12	3
?	517 327 98	Reducing M20M16	2
?	517 321 98	Cable nut	2
?	906 634 40	Plug	1
?	906 635 40	Contact	28
?	515 213 40	Cable 1,0	-2
?	906 633 40	Plug	1
?	621 241 40	Soldering sleeve	1
?	621 242 40	Connector	1
?	634 576 40	Control line	-2
?	906 632 40	Plug	1
?	901 394 40	Cable bush assy.	2
?	906 577 40	Cable	-2
?	944 959 40	Harness X63b-2-X2	1
?	906 631 40	Plug	1
?	906 647 40	T-Splitter	3
?	913 246 40	Cable bush assy.	4
?	906 947 40	Cable shoe	2
?	896 727 40	Cabel 10,0	-2
?	0443451610	Clip	12
?	343 610 99	Washer	23
?	507 037 98	Nut	23
?	0443451210	Clip	11
?	944 110 40	Retainer assy.	1
?	307 775 99	Bolt	2
?	343 855 99	Lock washer	2
?	332 197 99	Nut	2
?	509 064 98	Clamp set	1
?	500 398 98	Cover plate	1
?	302 178 99	Bolt	2
?	504 005 98	Clamp set	1
?	502 965 98	Cover plate	1
?	308 612 99	Bolt	2
?	500 090 98	Wire end ferrule 0,75-6	8
?	907 877 40	Cable 2x0,75	-2
?	907 981 40	Fitting DN29	1
?	655 696 40	Cable protection hose DN 29	-2
?	944 961 40	Harness X64a-X2	1
?	944 962 40	Harness X65a-X2	1
?	944 963 40	Harness X65b-X2	1
?	944 964 40	Harness X66a-X2	1
?	944 965 40	Harness X67a-X2	1
?	944 966 40	Harness X67b-X2	1
?	944 967 40	Harness X67c-X2	1
?	944 968 40	Harness X68a-X2	1
?	944 969 40	Harness X85a-X2	1
?	944 970 40	Harness X85b-X2	1
?	944 971 40	Harness X85c-X2	1
?	795 142 73	Socket	4
?	944 972 40	Harness X85d-X2	1
?	944 973 40	Harness X85e-X2	1
?	944 974 40	Harness X85f-X2	1
?	944 975 40	Harness X85g-X2	1
?	944 976 40	Harness X85h-X2	1
?	944 977 40	Harness X85j-X2	1
?	932 947 40	Plug housing 52-pole	1
?	940 747 40	Cable 20x0,5	-2
?	940 468 40	Insulating tube 16x1	-2
?	946 222 40	Cap	6
?	946 220 40	Cap	6
?	946 224 40	Cap	6
?	946 218 40	Cap	6
?	307 727 99	Bolt	12
?	340 463 99	Washer	12

Komatsu PC4000-6 S/N 08177 parts catalog PDF

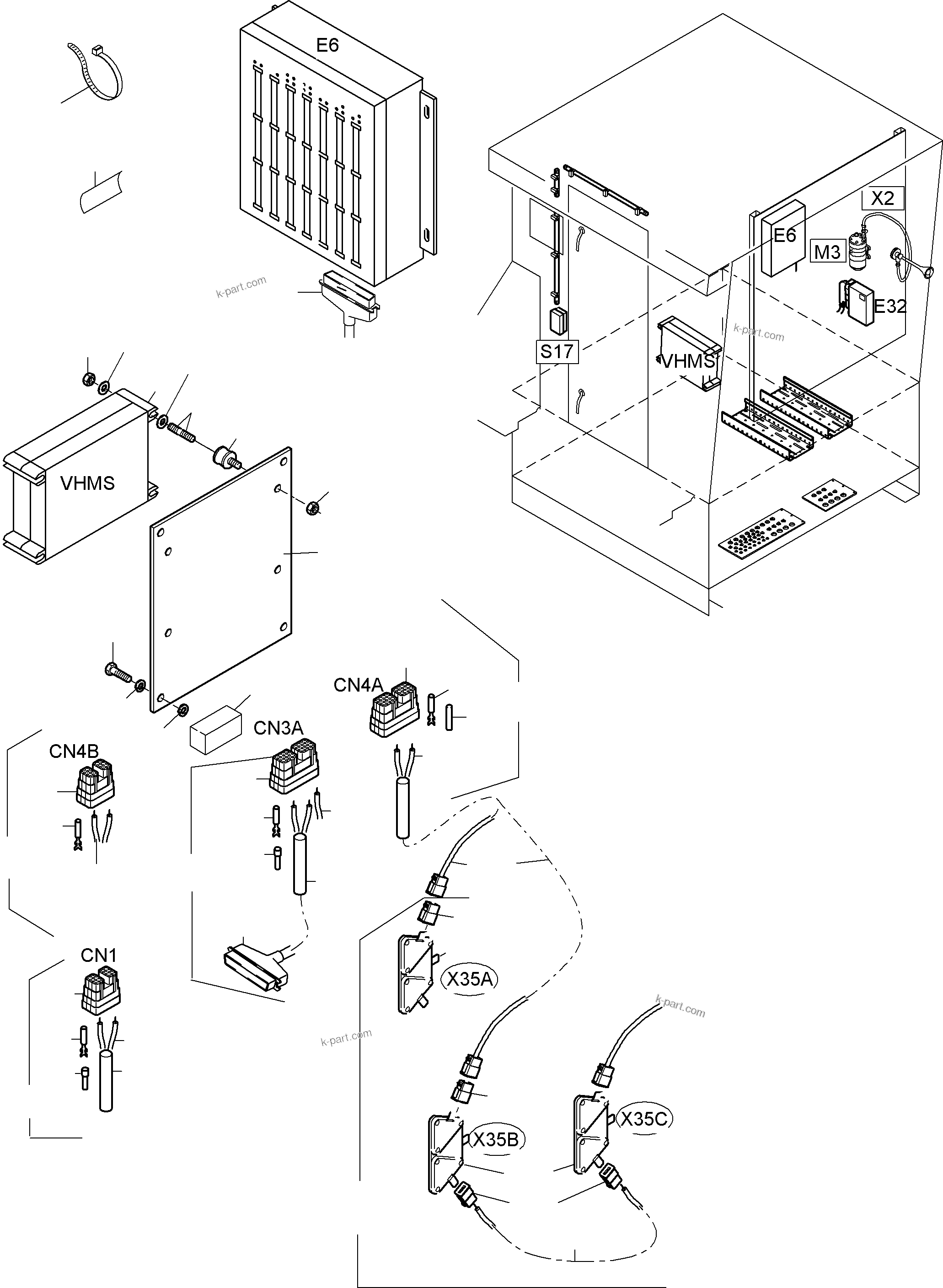

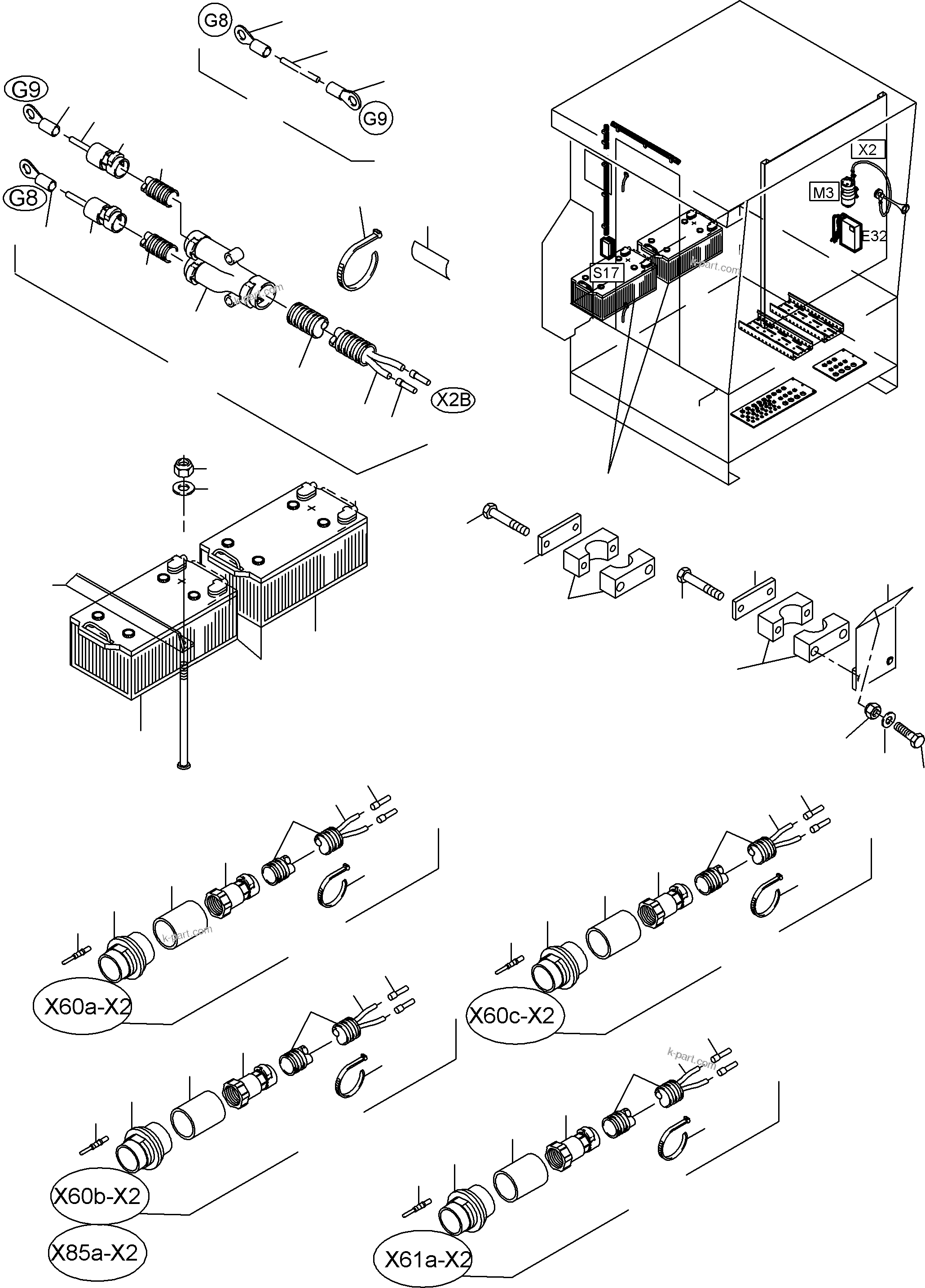

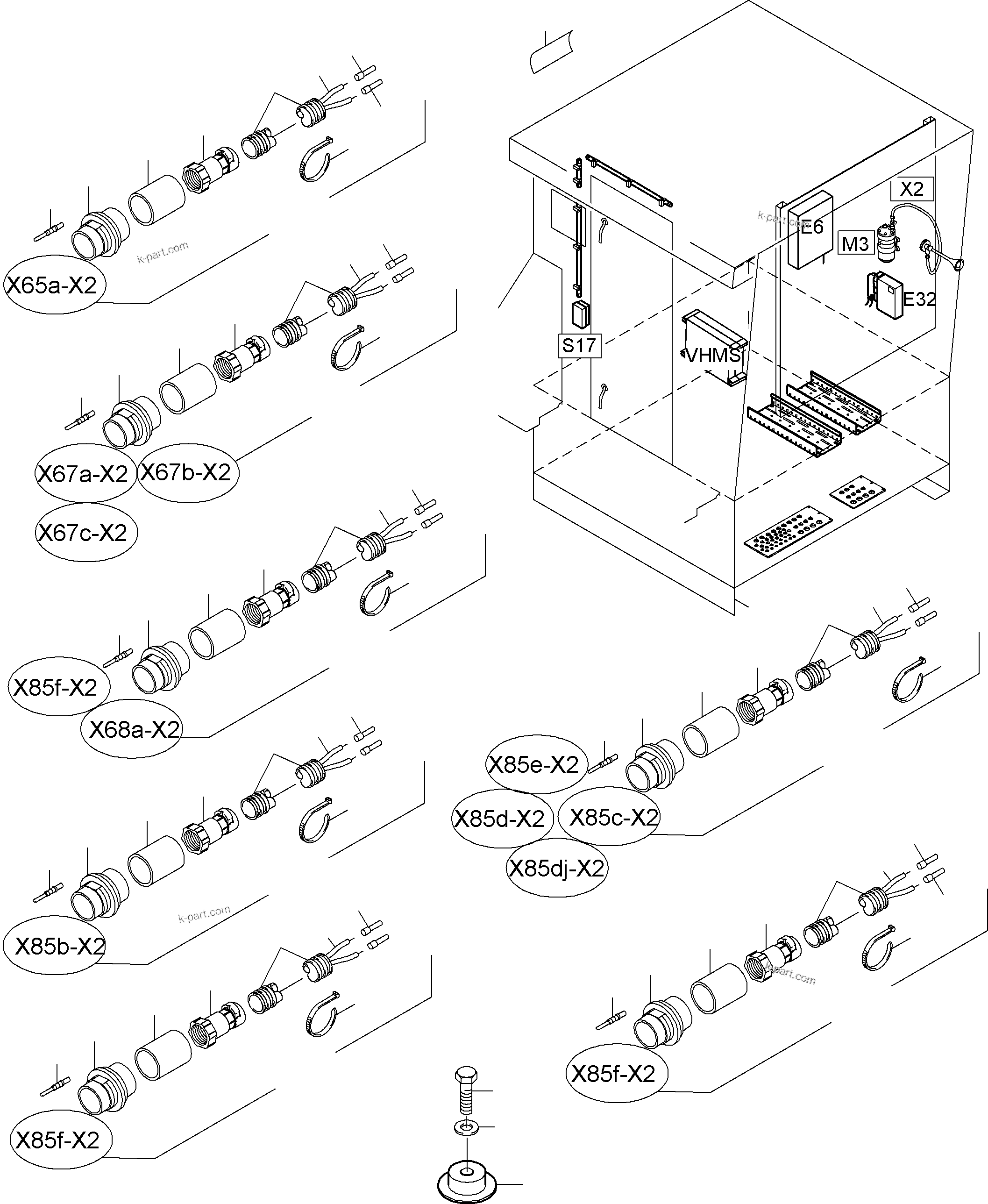

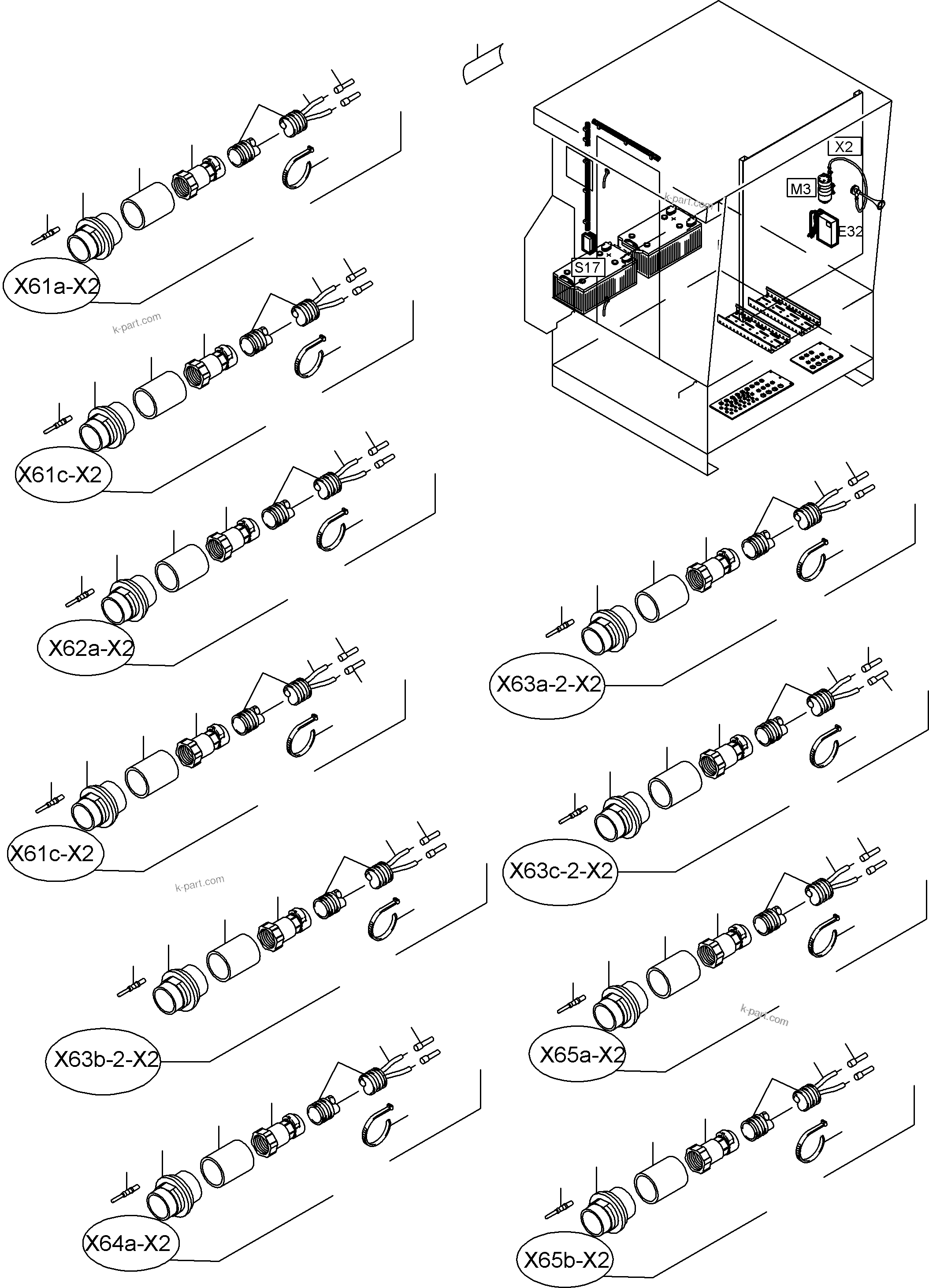

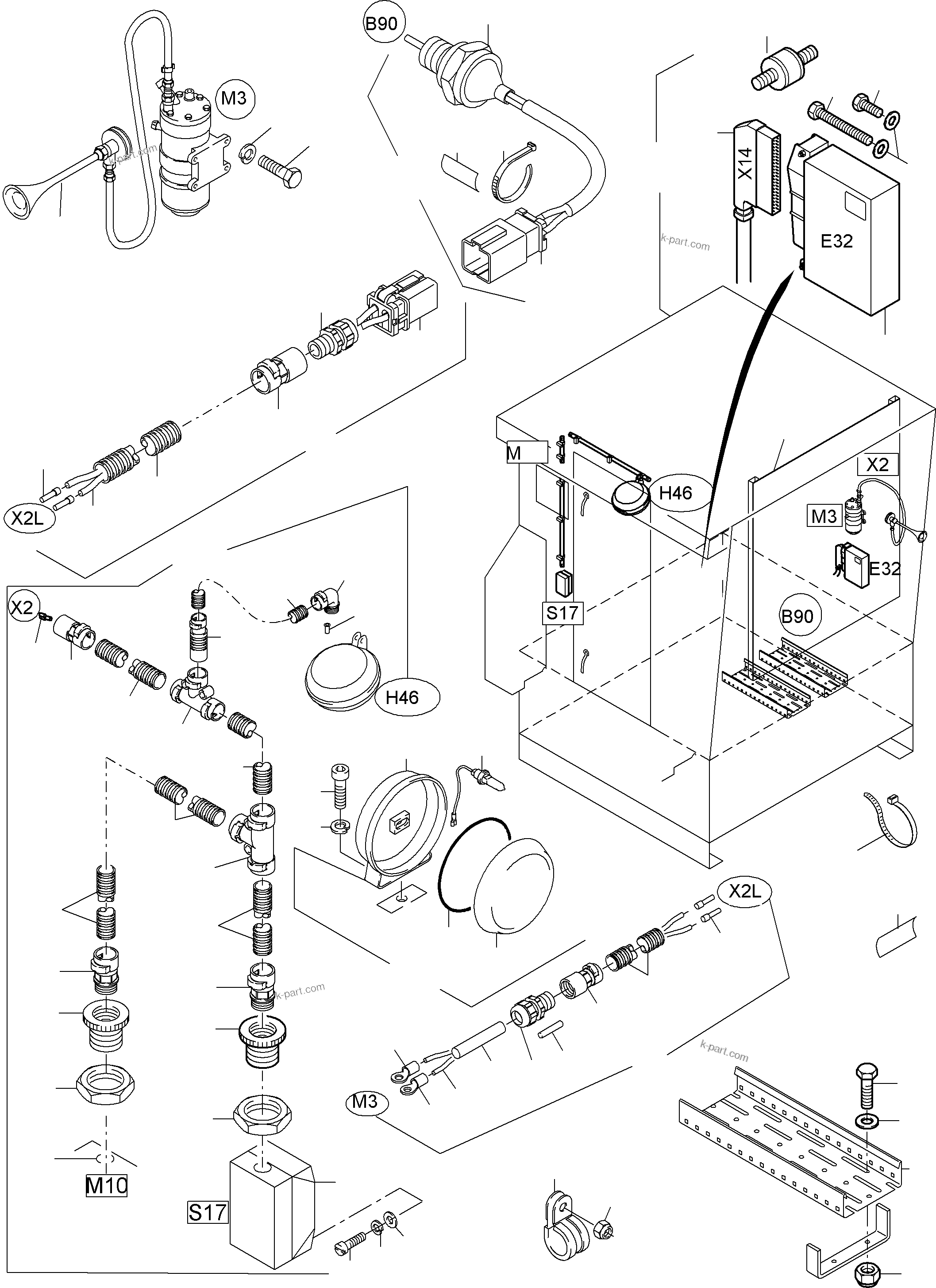

ELECTRIC - CAB SUPPORT (355-2134b) in PC4000-6 S/N 08177. Diagram image and parts list.
