Diagram image 1 of 2

PC5500-6 S/N 15056

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 18 19 19 20 22 23 24 24 25 26 27 28 29 30 31 32 32 33 34 35

PC5500-6 S/N 15056

11 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 70 71 71 72 72 72 72 73 73 73 73 74 75 76 77 78 79 80 81 82 83 84 85 85 85 85 86 86 86 87 87

#	Part Number	Partname	Quantity	Options
\|$$1	943 698 40	Water heater	1	InternBDB: Eberspдcher Hydronic10 25 2161 05 0000 24 V
01	769 975 73	Coating	1	InternBDB: 25 1997 01 0002 \| InternKon: / 1
02	795 795 73	Blower	1	InternBDB: 25 2161 99 1500 \| InternKon: / 2
03	795 796 73	Cover	1	InternBDB: 25 2161 15 00 02 \| InternKon: / 3
04	795 797 73	Burner	1	InternBDB: 25 2161 11 0000 \| InternKon: / 4
05	769 961 73	Burner slot	1	InternBDB: 25 2044 11 0100 \| InternKon: / 5
06	769 962 73	Seal kit	1	InternBDB: 25 1816 99 1107 \| InternKon: / 6
07	766 148 73	Heat exchanger	1	InternBDB: 25 1816 06 0001 \| InternKon: / 7
08	795 798 73	Control unit 24 V	1	InternBDB: 22 5302 00 10 01
09	766 142 73	Water pump	1	InternBDB: 25 1816 25 0100 \| InternKon: / 9
10	795 799 73	Sensor	1	InternBDB: 25 1816 99 0114 \| InternKon: / 10
11	769 964 73	Overheat sensor	1	InternBDB: 25 1997 99 4100 \| InternKon: / 11
12	766 145 73	Flame probe	1	InternBDB: 25 1816 01 0300 \| InternKon: / 12
13	769 965 73	Glow plug	1	InternBDB: 25 1997 99 0101 \| InternKon: / 13
14	769 966 73	Harness	1	InternBDB: 25 2044 01 0400 \| InternKon: / 14
15	769 976 73	Spout	1	InternBDB: 25 2044 01 0012 \| InternKon: / 15
16	766 154 73	Spout	1	InternBDB: 25 1816 01 0012 \| InternKon: / 16
17	769 967 73	Cover	1	InternBDB: 25 2044 01 0011 \| InternKon: / 17
18	769 968 73	Bolt	8	InternBDB: 100 61 317 \| InternKon: / 18
19	769 969 73	Washer	8	InternBDB: 171 22 118 \| InternKon: / 19
20	766 152 73	Seal	1	InternBDB: 25 1816 01 0004 \| InternKon: / 20
22	778 755 73	Clamp	1	InternBDB: 10 2065 05 0070 \| InternKon: / 22
23	971 124	O-ring	1	InternBDB: 22 1000 70 00 01 107,54x3,53 \| InternKon: / 23
24	511 515 98	O-ring	2	InternBDB: 320 75 111 7x2 \| InternKon: / 24
25	769 971 73	O-ring	1	InternBDB: 320 75 110 19,8x2,3 \| InternKon: / 25
26	500 294 98	Bolt	3	InternBDB: 103 61 255 Z4 M4x16 /7985 \| InternKon: / 26
27	343 174 99	Washer	3	InternBDB: 171 22 101 4 /137 \| InternKon: / 27
28	795 800 73	Screw	2	InternBDB: 109 10 104 M5x12 /7985 Torx \| InternKon: / 28
29	795 801 73	Screw	2	InternBDB: 109 10 106 M5x12 /965 Torx \| InternKon: / 29
30	769 972 73	Clasp	1	InternBDB: 156 22 021 \| InternKon: / 30
31	766 159 73	Ring	1	InternBDB: 171 19 254 \| InternKon: / 31
32	795 802 73	Screw	7	InternBDB: 109 10 107 M4x12 /7985 Torx \| InternKon: / 32
33	769 974 73	Cable strap	1	InternBDB: 209 31 080 \| InternKon: / 33
34	766 160 73	Surface sealing	1	InternBDB: 301 00 016 \| InternKon: / 34
35	795 803 73	Sealing compound	1	InternBDB: 492 00 217 \| InternKon: / 35
51	795 804 73	Cable harness	1	InternBDB: 25 2160 80 07 00
52	795 805 73	Socket housing	1	InternBDB: 22 1000 31 93 00
53	778 791 73	Cable	1	InternBDB: 20 1668 80 05 00 \| InternKon: / 3
54	778 804 73	Bottom section	3	InternBDB: 204 31 004 \| InternKon: / 4
55	778 805 73	Cover	3	InternBDB: 204 31 005 \| InternKon: / 5
56	795 806 73	Fuse 15A	1	InternBDB: 204 00 081 \| InternKon: / 6
56	795 807 73	Fuse 5A	1	InternBDB: 204 00 079 \| InternKon: / 6
56	778 808 73	Fuse 25A	1	InternBDB: 204 00 089 \| InternKon: / 6
57	975 340	Relay	1	InternBDB: 203 00 066 \| InternKon: / 7
58	795 808 73	Eylet	1	InternBDB: 206 36 033 A8-6 DIN 46225 \| InternKon: / 8
59	795 809 73	Twin leaf-spring contact	2	InternBDB: 206 73 058 \| InternKon: / 9
60	795 810 73	Socket housing	1	InternBDB: 206 31 290 \| InternKon: / 10
61	795 811 73	Twin leaf spring contact	2	InternBDB: 206 00 182 \| InternKon: / 11
62	795 812 73	Seal	2	InternBDB: 206 75 022 \| InternKon: / 12
63	794 111 73	Cable band	1	InternBDB: 25 1801 80 02 00 5x200 \| InternKon: / 13
64	795 813 73	Cable band	1	InternBDB: 25 1816 80 04 00 5x360 \| InternKon: / 14
65	769 977 73	Fuel metering pump	1	InternBDB: 25 1963 46 0000 \| InternKon: / 15
66	778 283 73	Socket	1	InternBDB: 20 1621 45 0002 \| InternKon: / 16
67	794 347 73	Strainer	1	InternBDB: 22 4502 00 01 00 \| InternKon: / 17
68	778 793 73	Pipe 4x1	-2	InternBDB: 090 31 117 4x1 /73378 \| InternKon: / 18
69	766 175 73	Pipe 6x1	-2	InternBDB: 090 31 101 6x1 /73378 \| InternKon: / 19
70	769 978 73	Hose	-2	InternBDB: 360 75 350 \| InternKon: / 20
71	778 822 73	Hose	-2	InternBDB: 360 75 300 \| InternKon: / 21
72	778 810 73	Clamp	4	InternBDB: 10 2063 00 9098 \| InternKon: / 22
73	778 286 73	Clamp	4	InternBDB: 10 2063 01 10 98 \| InternKon: / 23
74	778 798 73	Clamp	1	InternBDB: 152 10 040 \| InternKon: / 24
75	778 269 73	Metal rubber buffer	1	InternBDB: 20 1185 00 00 01 \| InternKon: / 25
76	778 270 73	Angle	1	InternBDB: 20 1348 03 00 04 \| InternKon: / 26
77	766 163 73	Intake muffler	1	InternBDB: 25 1786 80 0200 \| InternKon: / 27
78	795 389 73	Hose	1	InternBDB: 25 1816 80 08 00 \| InternKon: / 28
79	769 979 73	Coil tube Ш 30	-2	InternBDB: 360 61 580 \| InternKon: / 29
80	766 161 73	End	1	InternBDB: 25 1785 80 0200 \| InternKon: / 30
81	770 042 73	Exhaust silencer	1	InternBDB: 25 1806 80 01 00 \| InternKon: / 31
82	450 334 40	Hose	1	InternBDB: 20 1673 80 00 01 \| InternKon: / 32
83	450 333 40	Hose	1	InternBDB: 20 1673 80 00 03 \| InternKon: / 33
84	795 388 73	Connection piese	3	InternBDB: 20 1534 88 00 01 \| InternKon: / 34
85	778 797 73	Clamp	12	InternBDB: 10 2065 02 0032 \| InternKon: / 35
86	761 845 73	Clamp	3	InternBDB: 152 10 061 \| InternKon: / 36
87	766 164 73	Clamp	2	InternBDB: 152 10 049 \| InternKon: / 37

Komatsu PC5500-6 S/N 15056 parts catalog PDF

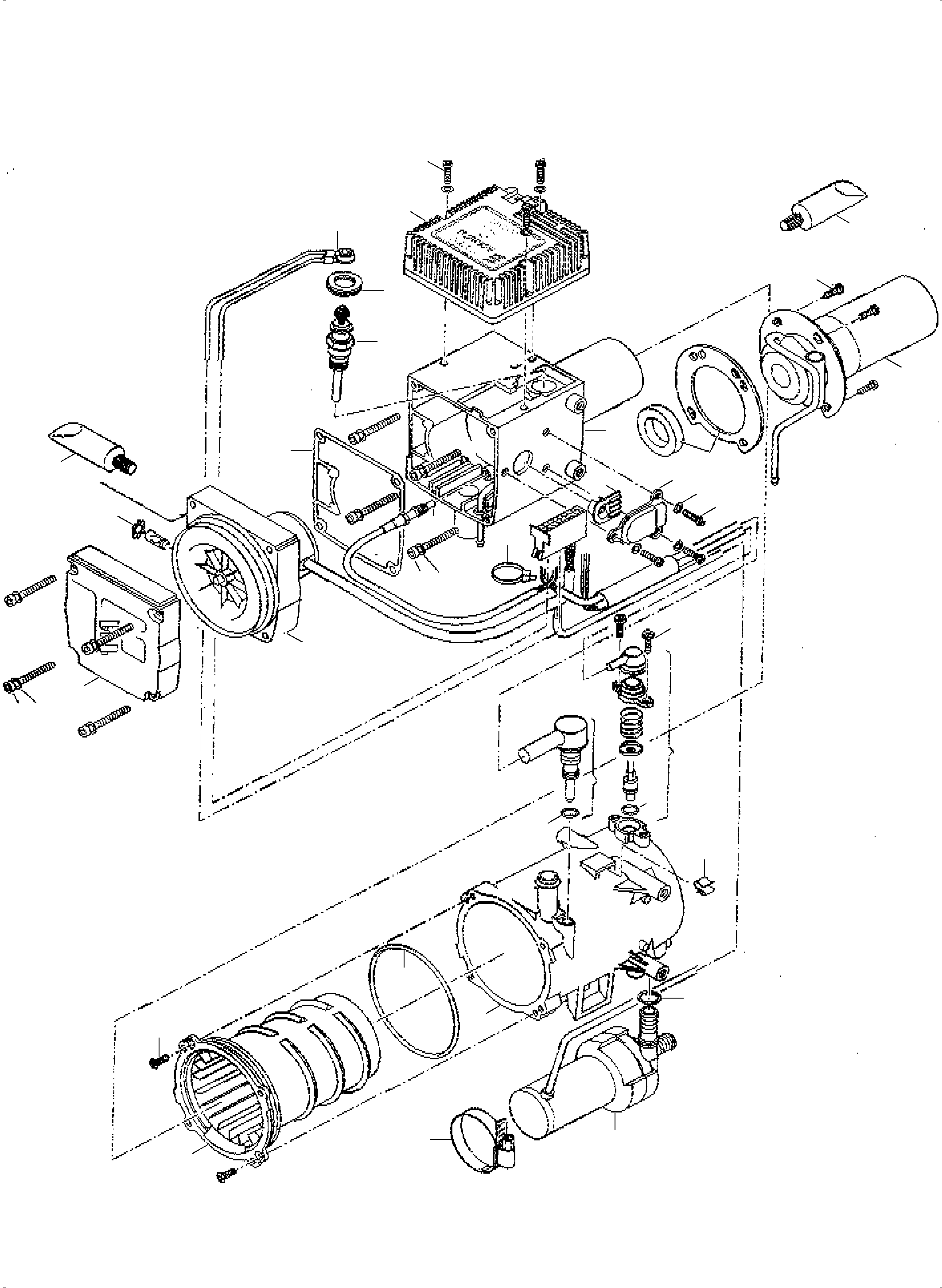

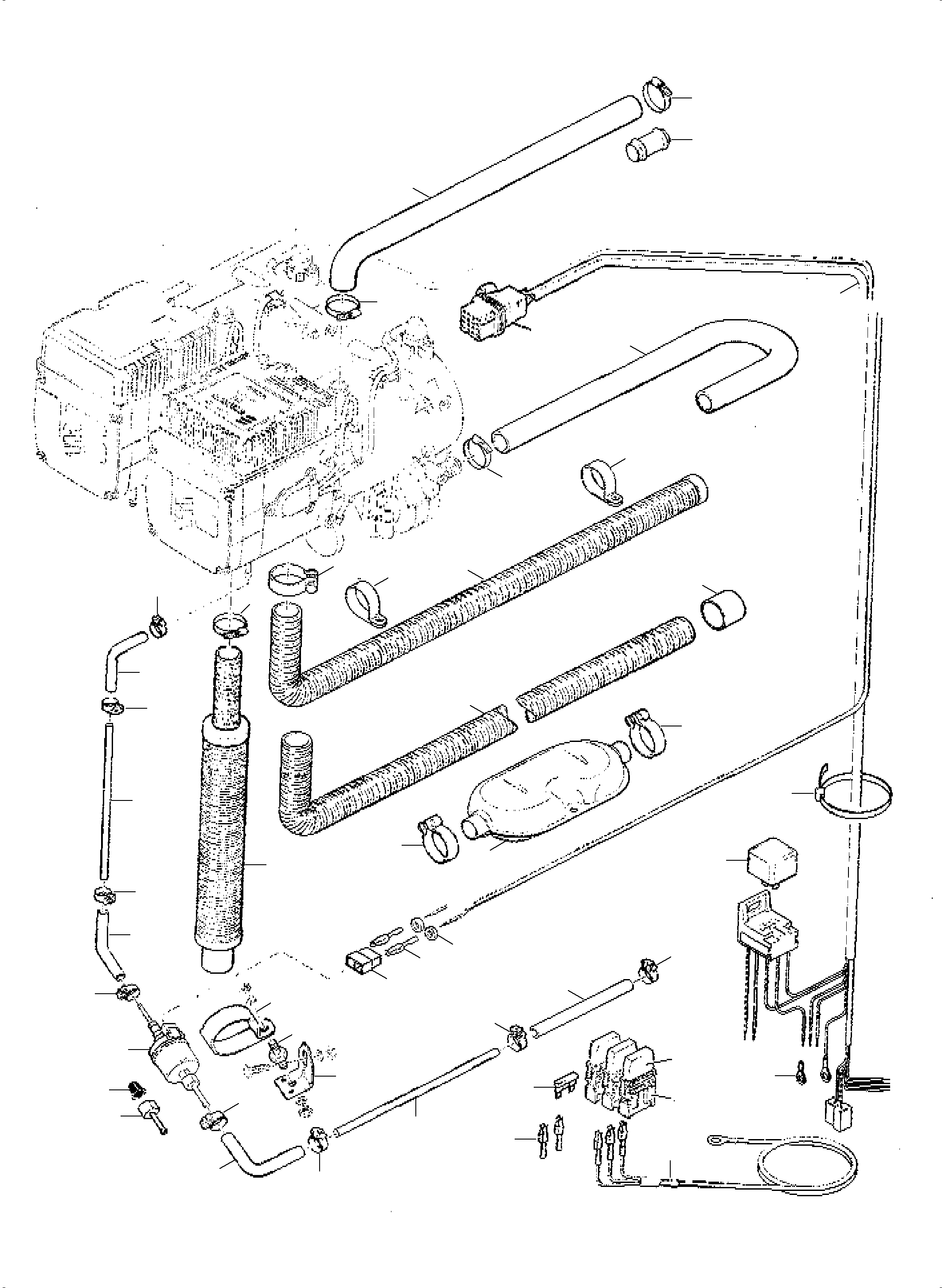

WATER HEATING (991-0717) in PC5500-6 S/N 15056. Diagram image and parts list.
