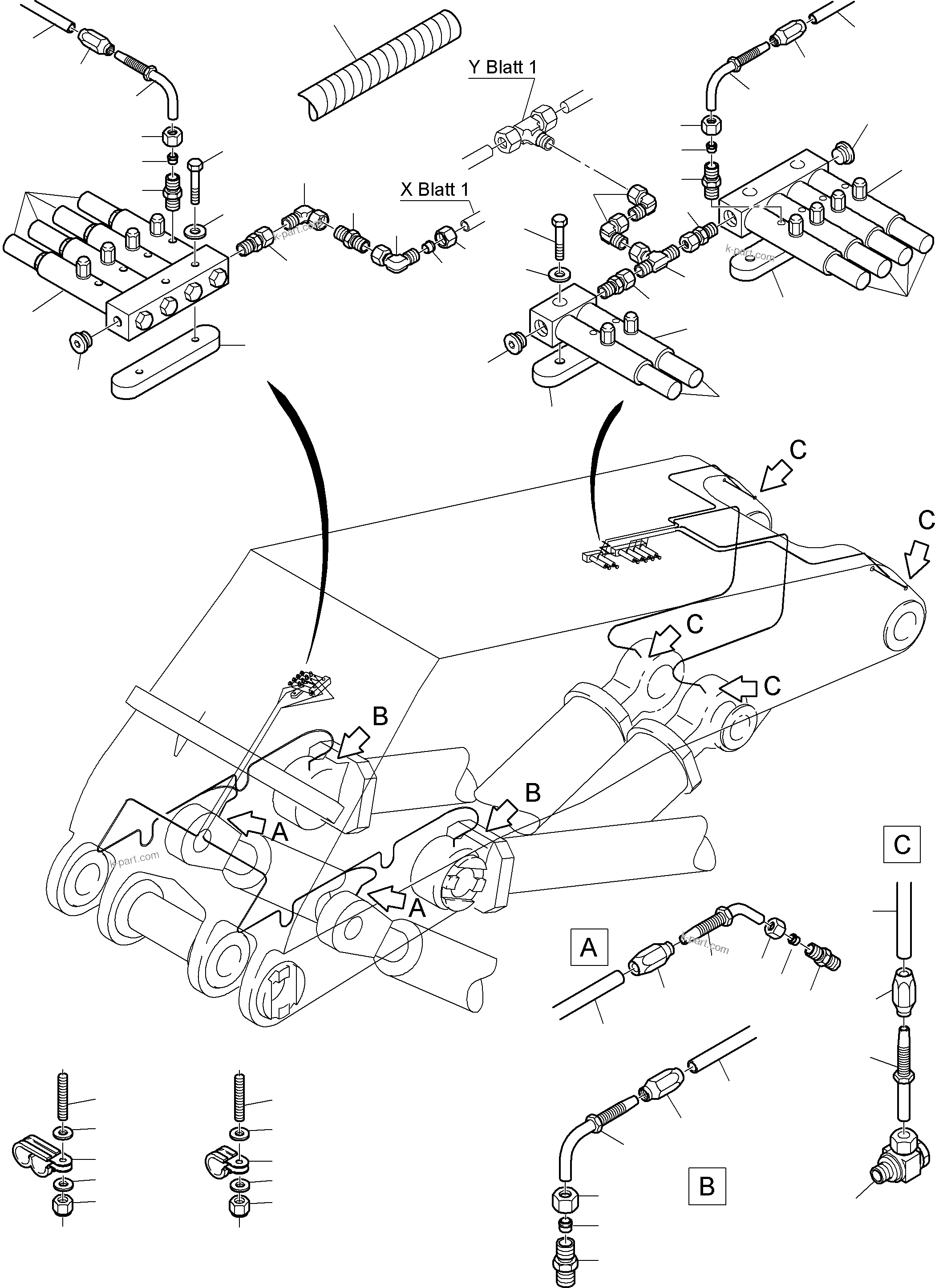

Diagram image 1 of 2

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?		Metering valve	2	991-0091
?	654 130 40	Protection cap with o-ring	10
?	516 741 98	Union	3
?	308 624 99	Bolt	6
?	517 122 98	Lock washer	58
?	906 967 40	Union	1
?	374 443 99	Union	6
?	514 450 98	Hose assy. DN 20x1800	1
?	993 442 40	Pipe assy. Ш 25	1
?	993 443 40	Pipe assy. Ш 25	2
?	655 649 40	Protection hose DN 10	-2
?		Metering valve	1	991-0091
?	308 555 99	Bolt	5
?	936 978 40	Thread Plate	1
?	324 672 40	Plug	3
?	517 121 98	Lock washer	5
?	512 273 98	Socket	3
?	516 839 98	Union	1
?	534 001 99	Cover plate	16
?	907 854 40	Thread pin	73
?	906 981 40	Union	10
?	534 002 99	Weld on plate	14
?	374 428 99	Union	4
?	517 291 98	Union	6
?	0443551210	Clamp	54
?	0443451210	Clamp	36
?	534 000 99	Clamp Set	16
?	515 029 40	Hose connection 90 ?	12
?	515 028 40	Collet	20
?	515 027 40	Hose connection, straight	6
?	576 160 40	Plastic hose	-2
?	307 789 99	Bolt	4
?	507 037 98	Nut	73
?	517 118 98	Lock washer	20
?	504 445 98	Clamp Set	5
?	534 008 99	Cover plate	5
?	534 009 99	Weld-on plate	5
?	506 929 98	Bolt	10
?	635 853 40	Hose connection 45 ?	2
?	993 444 40	Pipe assy. Ш 25	1
?	332 334 99	Nut	10
?	936 979 40	Thread Plate	2
?	371 271 99	Union Nut	10
?	907 080 40	Olive	20
?	371 257 99	Union nut	10
?	371 264 99	Union Nut	15
?	906 868 40	Olive	12
?	518 913 98	Seal Plug	3
?	516 837 98	Union Nut	1
?	515 951 98	Union	1
?	993 445 40	Pipe assy. Ш 25	1
?	993 446 40	Pipe assy. Ш 25	1
?	340 465 99	Washer	73
?	340 111 99	Washer	73
?	993 464 40	Plate	5
?	308 584 99	Bolt	22
?	519 581 98	Nut	26

Komatsu PC8000-11 S/N 12117 parts catalog PDF

BOOM - CENTRAL LUBRICATION (BBE) (113-2336) in PC8000-11 S/N 12117. Diagram image and parts list.
