Diagram image 1 of 5

PC3000-6E S/N 06361

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 06361

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 06361

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 06361

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 06361

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	978 900 40	Boom assy.	1
?	908 649 40	Pin with plate (standard)	2
?	936 375 40	Pin with plate (cold weather design)	2
?	924 549 40	Plate	4
?	307 886 99	Bolt	8
?	517 346 98	Washer	8
?	908 657 40	Pin with plate (standard)	2
?	936 377 40	Pin with plate (cold weather design)	2
?	969 054 40	Freeze-in bushing	2
?	907 020 40	Seal ring	4
?	908 653 40	Pin with plate (standard)	2
?	936 379 40	Pin with plate (cold weather design)	2
?	924 551 40	Plate	2
?	307 845 99	Bolt	4
?	517 124 98	Lock washer	4
?	970 739 40	Freeze-in bushing	2
?	907 022 40	Seal ring	4
?	978 902 40	Pipe assy. Ш 65	1
?	978 901 40	Pipe assy. Ш 65	1
?	978 908 40	Pipe assy. Ш 50	1
?	978 907 40	Pipe assy. Ш 50	1
?	978 764 40	Pipe assy. Ш 65	1
?	978 765 40	Pipe assy. Ш 65	1
?	978 766 40	Pipe assy. Ш 50	1
?	978 767 40	Pipe assy. Ш 50	1
?	504 445 98	Clamp Set	10
?	534 008 99	Cover plate	53
?	519 066 98	Bolt	74
?	332 353 99	Nut	102
?	502 977 98	Clamp Set	8
?	933 087 40	Manifold	1
?	502 976 98	Clamp Set	28
?	504 446 98	Clamp Set	4
?	319 292 99	Bolt	48
?	332 355 99	Nut	56
?	500 203 98	Ring	10
?	519 453 98	Flange seal	26
?	319 313 99	Bolt	16
?	332 338 99	Nut	16
?	504 449 98	Ring	4
?	519 454 98	Flange seal	10
?	517 122 98	Lock washer	12
?	350 768 99	Washer	25
?	512 486 98	Hose assy. DN 40x1950	2
?	940 418 40	Hose assy. DN 50x1980	2
?	520 225 98	Hose assy. (LHS: K270 ?) DN 40x2000	1
?	519 056 98	Hose assy. DN 50x2100	2
?	512 485 98	Hose assy. DN 40x2100	4
?	510 736 98	Resilient sleeve	4
?	502 390 98	Bolt	4
?	978 768 40	Pipe assy. Ш 38	1
?	978 769 40	Pipe assy. Ш 38	1
?	978 770 40	Pipe assy. Ш 38	1
?	894 923 40	Pipe assy. Ш 38	1
?	332 114 99	Nut	6
?	307 792 99	Bolt	6
?	534 004 99	Cover plate	3
?	319 305 99	Bolt	24
?	319 288 99	Bolt	56
?	319 209 99	Bolt	32
?	501 871 98	Ring	8
?	519 452 98	Seal	8
?	319 289 99	Bolt	40
?	501 898 98	Ring	10
?	319 323 99	Bolt	16
?	504 461 98	Ring	4
?	504 709 98	Clamp Set	3
?	502 626 98	Grommet	10
?	502 371 98	Clamp Set	10
?	991 750 40	Retainer assy.	2
?	922 168 40	Angle	1
?	978 760 40	Pipe assy. Ш 50	1
?	978 761 40	Pipe assy. Ш 50	1
?	978 762 40	Pipe assy. Ш 50	1
?	978 763 40	Pipe assy. Ш 50	1
?	517 123 98	Lock washer	20
?	933 098 40	Console	1
?	308 640 99	Bolt	4
?	308 617 99	Bolt	20
?	517 118 98	Lock washer	244
?	504 853 98	Clamp Set	4
?	500 398 98	Cover plate	4
?	505 212 98	Grommet	4
?	308 645 99	Bolt	8
?	935 546 40	Guard plate	2
?	502 961 98	Weld on plate	4
?	502 965 98	Cover plate	4
?	534 009 99	Weld on plate	3
?	520 229 98	Hose assy. (LHS: K270 ?) DN 40x2650	1
?	935 549 40	Guard plate	1
?	500 345 98	Clamp Set	1
?	982 630 40	Protection plate	3
?	982 631 40	Protection plate	2
?	2A26211881	Bracket	1
?	2A26211891	Bracket	1
?	980 572 40	Pipe assy.Ш 65	2
?	978 917 40	Pipe assy. Ш 50	1
?	978 916 40	Pipe assy. Ш 50	1
?	980 573 40	Pipe assy. Ш 50	2
?	980 574 40	Pipe assy. Ш 50	2
?	502 538 98	Bolt	8
?	504 662 98	Nut	8
?	308 423 99	Bolt	16
?	332 355 99	Nut	16
?	517 124 98	Lock washer	8
?	510 674 98	Bolt	8
?	308 616 99	Bolt	28
?	520 226 98	Hose assy. (RHS: K90 ?) DN 40x2000	1
?	520 230 98	Hose assy. (RHS: K90 ?) DN 40x2650	1
?	983 118 40	Plate	2
?	905 279 40	Pipe	4
?	922 169 40	Plate	1
?	978 930 40	Plate	2
?	908 648 40	Angle	1
?	978 759 40	Angle	2
?	952 731 40	Double angle assy.	2
?	890 939 40	Angle	4
?	918 209 40	Angle	1
?	923 845 40	Pin with plate	2
?	905 749 40	Schackle	2
?	307 886 99	Bolt	4
?	340 471 99	Washer	8
?			-2
?			-2
?			-2

Komatsu PC3000-6E S/N 06361 parts catalog PDF

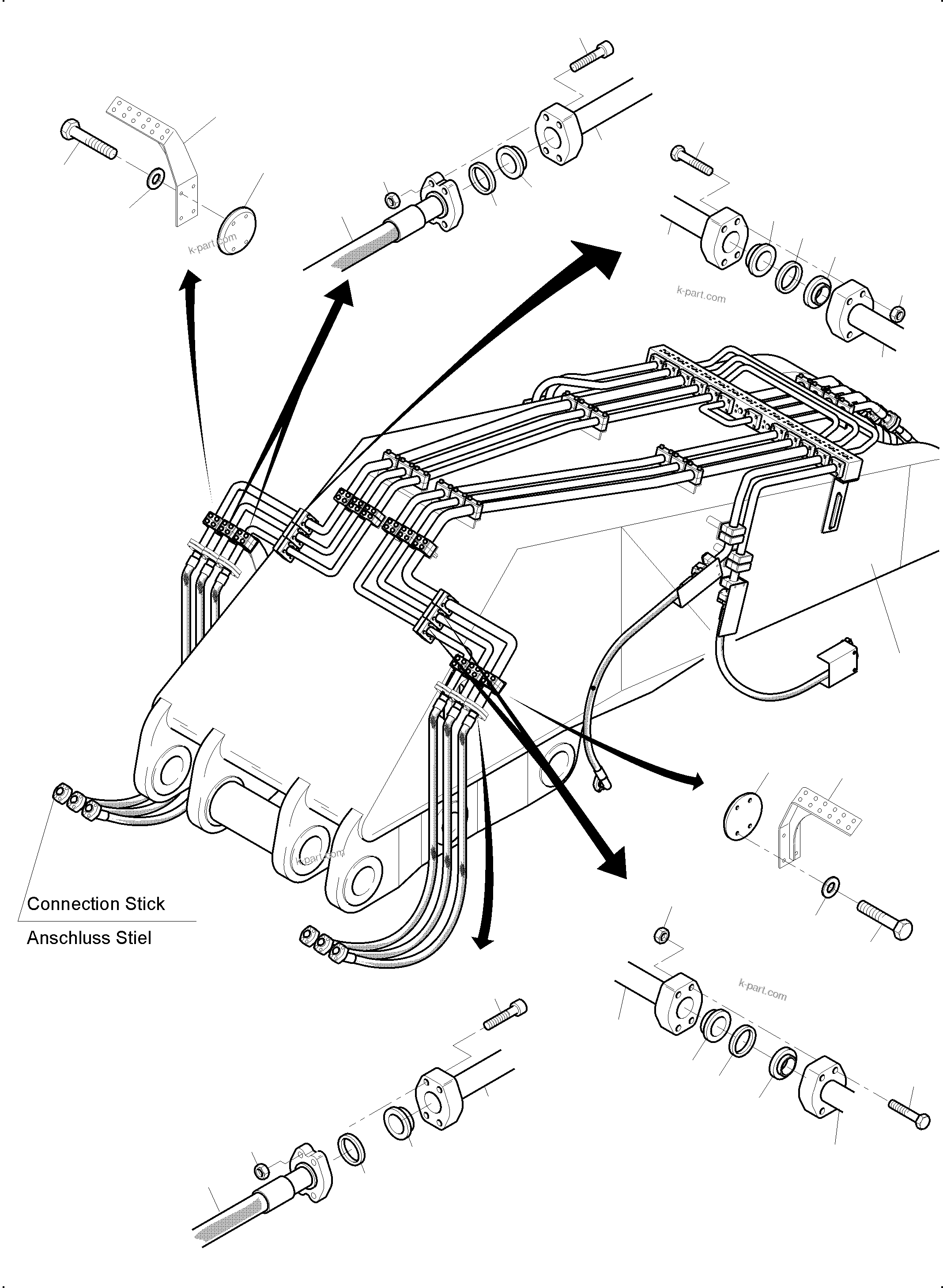

BULLCLAM BUCKET BOOM 6M (485-4000q) in PC3000-6E S/N 06361. Diagram image and parts list.
