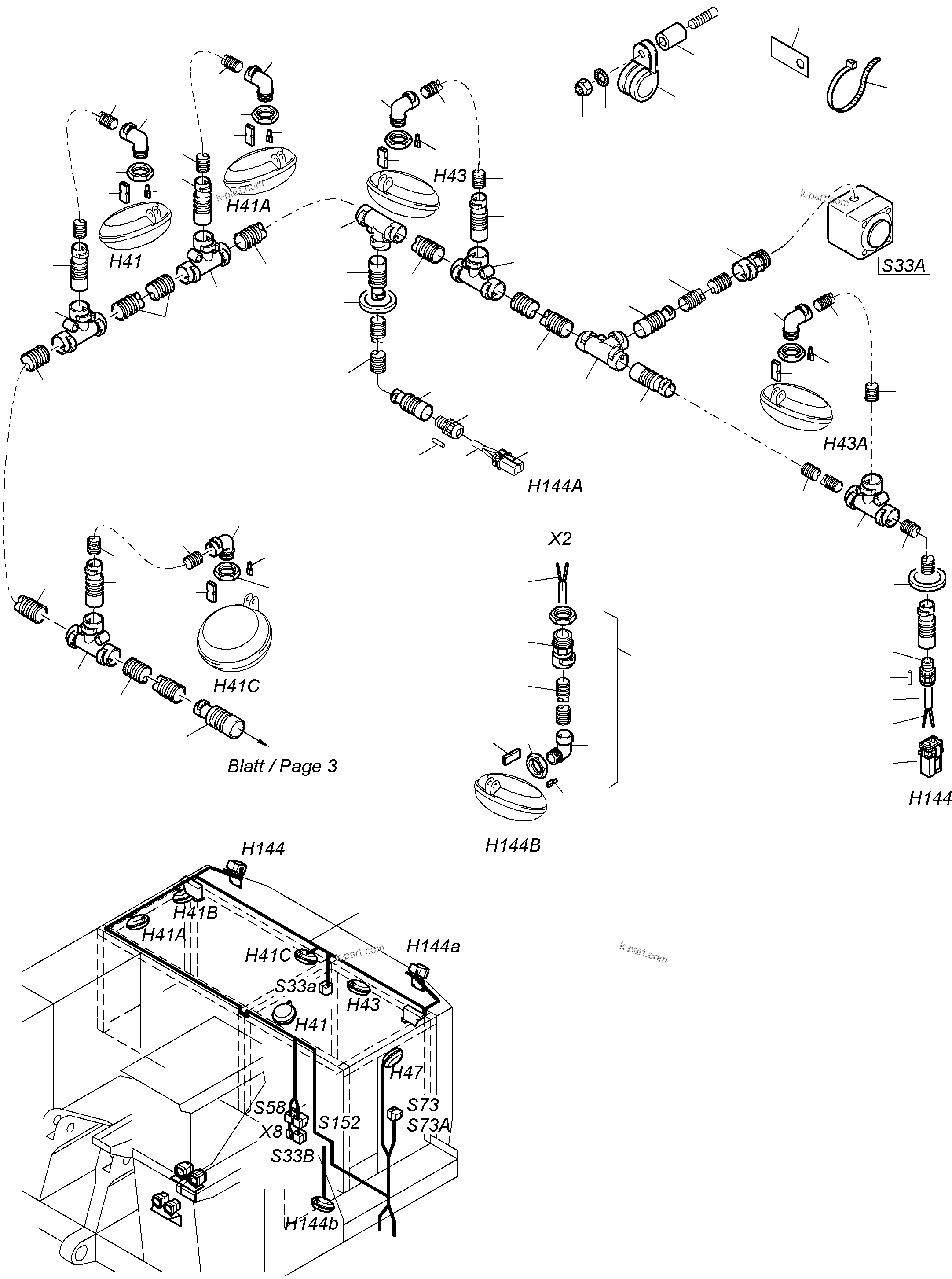

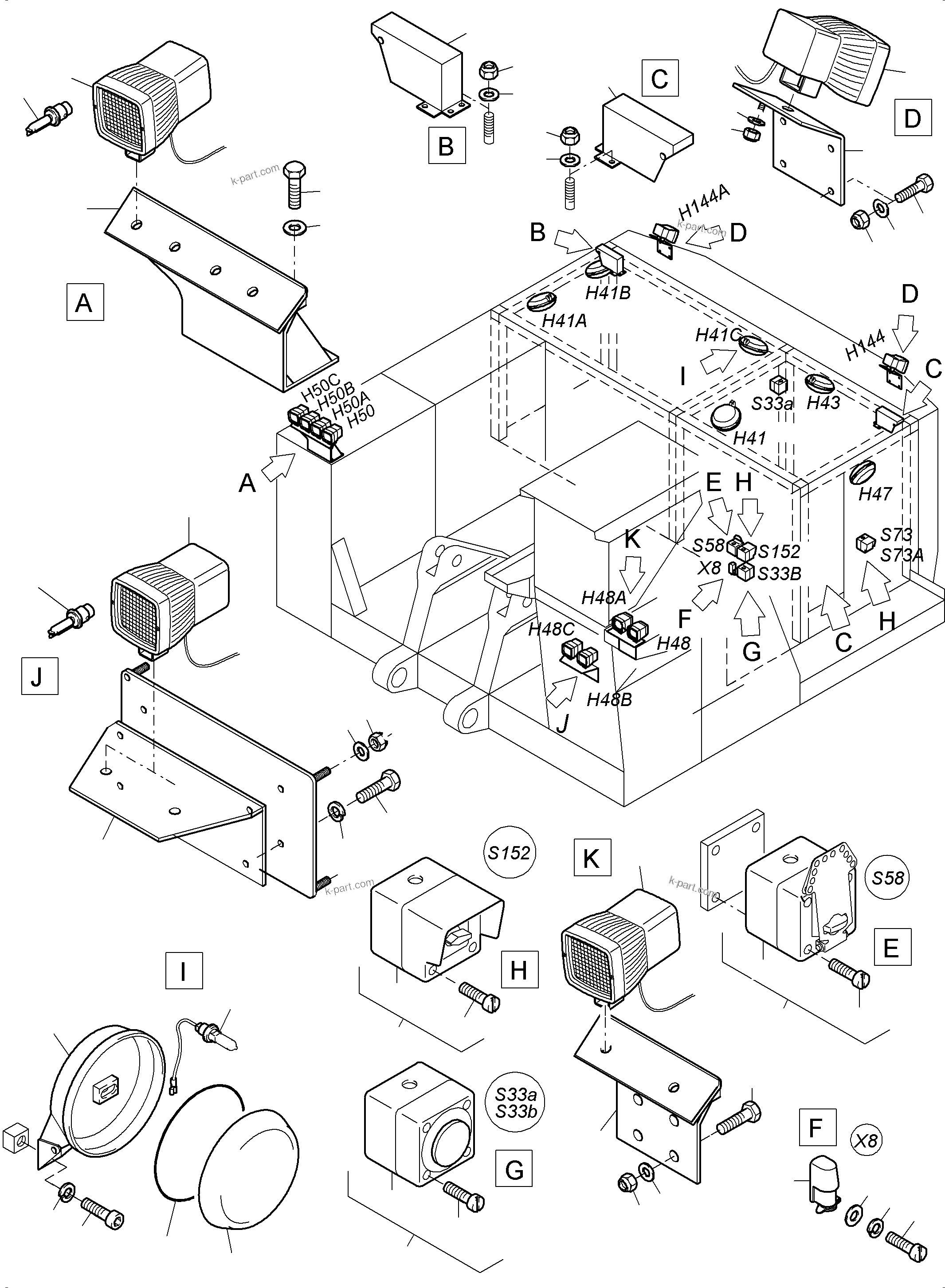

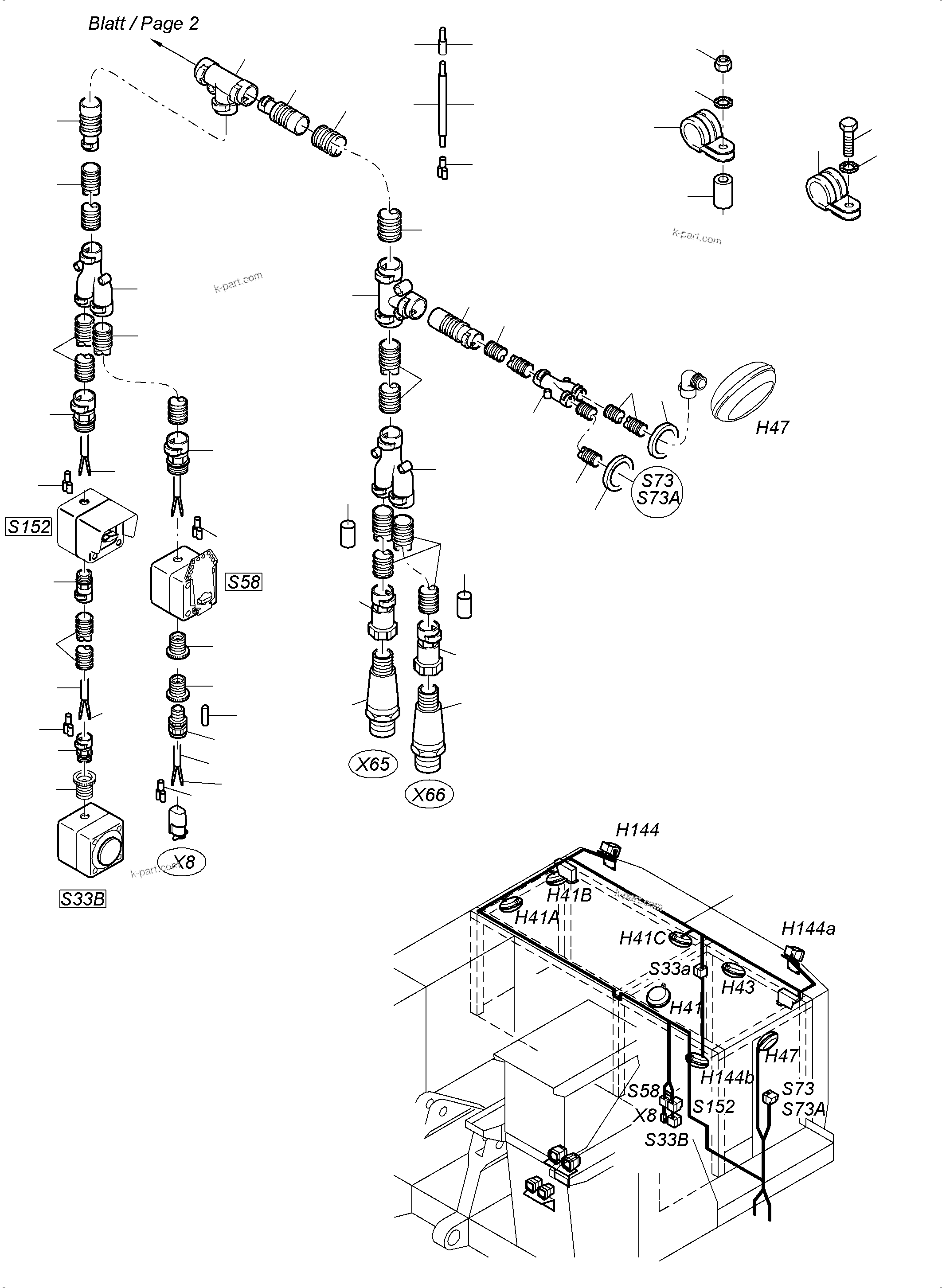

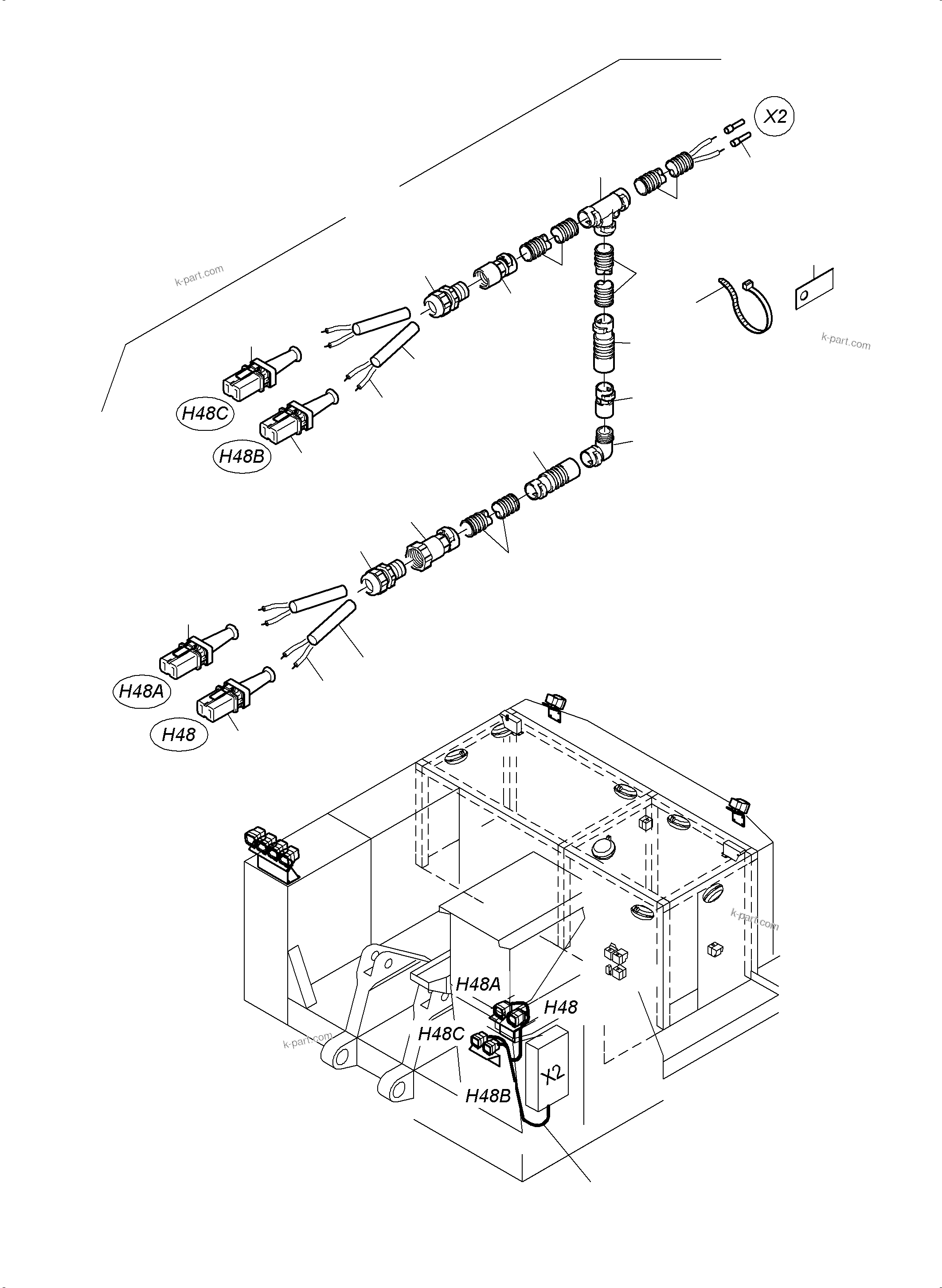

Diagram image 1 of 4

PC3000-6E S/N 06313

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 06313

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 06313

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 06313

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	950 158 40	Head light assy.	10
?	952 071 40	Lamp retainer	1
?	797 352 73	Bulb	10
?	946 033 40	Lamp retainer, Counterweight	2
?	957 957 40	Lamp retainer, Oil cooler	1
?	946 030 40	Lamp retainer, Cab support	1
?	943 696 40	Wire cover, right hand	1
?	943 697 40	Wire cover, left hand	1
?	507 037 98	Nut	123
?	340 465 99	Washer	101
?	307 780 99	Bolt	8
?	507 596 98	Washer	6
?	307 775 99	Bolt	7
?	518 547 98	Lock washer	7
?	307 779 99	Bolt	4
?	517 121 98	Lock washer	12
?	307 754 99	Bolt	4
?	517 328 98	Reducing M25x1,5 - M20x1,5	2
?	517 322 98	Cable nut M20	4
?	517 323 98	Cable nut M25	2
?	0443451610	Clip D 16	8
?	0443451210	Clip D 12	2
?	957 945 40	Harness roof frame - engine housing	1
?	0443452711	Clip D 27	10
?	0443452110	Clip D 21,5	51
?	926 550 40	Spotlight assy. consist of fig nos. 28-31	7
?	634 009 40	Spotlight	7
?	507 383 99	Halogen lamp	7
?	769 155 73	Seal	7
?	769 156 73	Pane, white	7
?	319 143 99	Screw	6
?	343 108 99	Lock washer	6
?	974 052 40	Harness Lighting Cab support	-2
?	510 744 98	Resilient sleeve	10
?	320 978 99	Screw	2
?	340 904 99	Washer	2
?	346 508 99	Lock washer	2
?	510 741 98	Resilient sleeve	43
?	321 010 99	Screw	16
?	907 733 40	T-Distributor DN 23	1
?	941 777 40	Name plate	22
?	174 411 40	Cable strap	22
?	907 480 40	Cable union DN 10-90	5
?	440 109 40	Sleeve	7
?	950 131 40	Protection cap	1
?	655 630 40	T-Distributor DN 29/23	1
?	940 461 40	Insulating tube B5x0,6	1
?	655 634 40	Pipe adapter DN 23/17	1
?	655 810 40	Pipe adapter DN 29/12	1
?	655 629 40	T-Distributor DN 17	6
?	655 633 40	Pipe adapter DN 17/12	1
?	944 780 40	Emergency switch-off assy.	2
?	940 729 40	Emergancy switch off	1
?	655 627 40	Distributor DN 23/17	2
?	655 625 40	Distributor DN 12/10	1
?	944 781 40	Switch assy.	2
?	940 726 40	Light switch	1
?	907 704 40	Cable union	1
?	896 521 40	End pin	1
?	515 213 40	Cable 1,0	-2
?	515 214 40	Cable 2,5	-2
?	655 649 40	Cable protection hose DN 10	-2
?	655 650 40	Cable protection hose DN 12	-2
?	655 651 40	Cable protection hose DN 17	-2
?	655 652 40	Cable protection hose DN 23	-2
?	655 632 40	Pipe adapter DN 17/10 DN 17/10	5
?	907 623 40	Cable union DN 12	3
?	907 478 40	Cable union DN 17	2
?	517 327 98	Reducing	1
?	944 782 40	Safety switch assy.	1
?	940 728 40	Service switch	1
?	940 869 40	Socket	1
?	907 975 40	Fitting DN17	2
?	950 133 40	Plug	1
?	0819105340	Pin contact	6
?	950 110 40	Plug	1
?	0819105320	Pin contact	19
?	940 852 40	Plug	4
?	907 979 40	Fitting	1
?	896 520 40	End pin	4
?	655 628 40	T-Distributor DN 10	1
?	517 321 98	Cable nut	5
?	056 054 40	Grommet	4
?	940 463 40	Insulating tube	-2
?	056 070 40	Cable sleeve 1,0-1,5	12
?	907 640 40	Wire end ferrule 2,5	3
?	907 577 40	Distributor	7
?	940 629 40	Warmth shrink hose	1
?	906 420 40	T-Distributor DN 12 DN 12	2
?	0819100770	Sealing plate	2
?	950 132 40	Protection cap	1
?	907 692 40	Fitting M16/DN 12	3
?	907 703 40	Cable union	9
?	952 675 40	Plug assy.	6
?	940 461 40	Insulating tube	-2
?	948 831 40	Harness Lightning Cable duct	-2
?	940 471 40	Fitting	3
?	655 809 40	Pipe adapter DN 29/10	1
?	941 240 40	Union	1
?	932 531 40	Fitting	1
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2

Komatsu PC3000-6E S/N 06313 parts catalog PDF

LIGHTING EQUIPMENT (255-2106a) in PC3000-6E S/N 06313. Diagram image and parts list.
