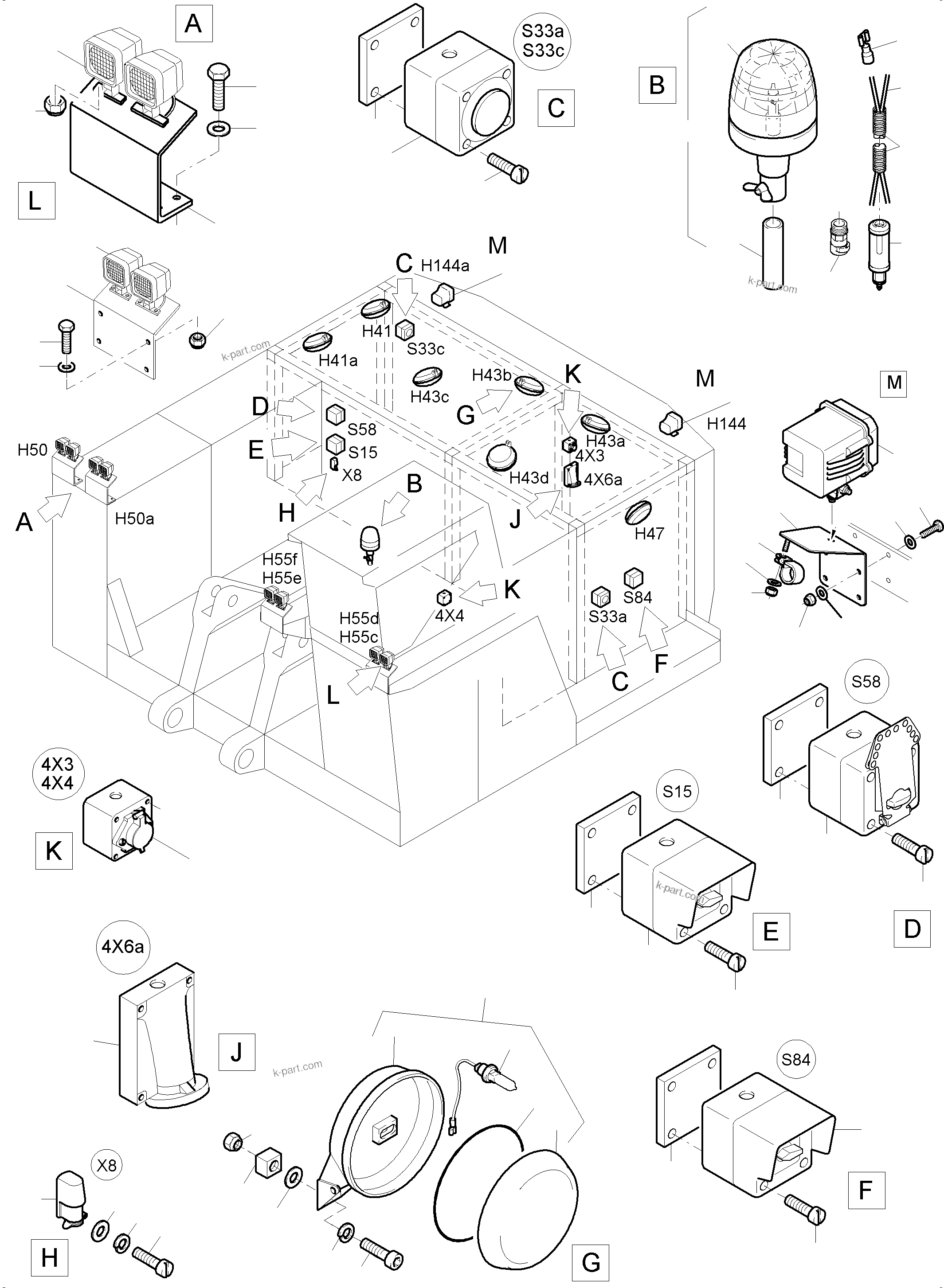

Diagram image 1 of 4

PC4000-6 S/N 08241

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08241

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08241

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08241

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	958 850 40	Spotlight retainer	2
?	950 158 40	Spotlight	10
?	307 779 99	Bolt	52
?	507 037 98	Nut	61
?	340 465 99	Washer	69
?	507 596 98	Washer	28
?	958 847 40	Harness Ligthing	1
?	952 071 40	Plate	2
?	0819320010	Clip	6
?	0443451210	Clip	22
?	946 033 40	Spotlight retainer	2
?	307 780 99	Bolt	8
?	941 841 40	Protecting hose DN 17	-2
?	655 649 40	Protecting hose DN 10	-2
?	941 777 40	Plate	5
?	174 411 40	Clip	2
?	907 703 40	Cable union	4
?	940 471 40	Fitting M16/DN10	1
?	940 462 40	Insulating tube B6x0,6	-2
?	952 675 40	Plug assy.	4
?	655 629 40	T-Distributor DN 17	1
?	655 632 40	Pipe adapter DN 17/10	1
?	907 975 40	Fitting DN17	2
?	056 292 40		8
?	950 136 40	Plug	1
?	0819105320	Pin	8
?	940 852 40		6
?	950 131 40	Protector	1
?	515 213 40	Cable 1.0 bl	-2
?	939 007 40	Harness- roof frame	1
?	320 978 99	Screw	2
?	340 904 99	Washer	2
?	346 508 99	Lock washer	2
?	907 476 40	Cable union DN10	2
?	517 327 98	Reducion M20x1,5 / M16x1,5	2
?	517 322 98	Cable nut	5
?	517 326 98	Reducing M16/M12	2
?	926 550 40	Spotlight assy.	8
?	319 143 99	Screw	8
?	343 108 99	Lock washer	8
?	944 978 40	Terminal box assy.	1
?	907 480 40	Cable union DN10-90	7
?	517 320 98	Cable nut	7
?	308 581 99	Bolt	2
?	504 788 98	Build-up screw	12
?	504 789 98	Catch	16
?	515 628 98	Grommet	12
?	502 618 98	Clamp set	16
?	0443551210	Clip	2
?	343 610 99	Washer	47
?	507 037 98	Nut	47
?	0443451610	Clip	1
?	0443452110	Clip	25
?	655 651 40	Cable protection hose DN 17	-2
?	655 696 40	Cable protection hose DN 29	-2
?	655 650 40	Cable protection hose DN 12	-2
?	655 627 40	Distributor DN 23/17	1
?	896 558 40	Pipe adapter DN 29/23	1
?	903 422 40	Plug head light assy.	4
?	440 109 40	Cable sleeve 1,0-1,5	7
?	655 625 40	Distributor DN 12/10	1
?	940 474 40	Distributor DN 36/29	2
?	907 999 40	Pipe adapter DN 36/29	2
?	655 810 40	Pipe adapter DN 29/12	1
?	907 692 40	Fitting M16/DN12	3
?	896 520 40	End pin	4
?	907 623 40	Cable union DN12	2
?	907 478 40	Cable union DN 17	3
?	056 054 40		3
?	906 079 40	T-Distributor DN29	4
?	655 809 40	Pipe adapter DN 29/10	6
?	907 947 40	Distributor DN 29/23	1
?	907 727 40	Socket	1
?	906 420 40	T-Distributor DN 12	1
?	056 071 40	Cable sleeve 2,5	14
?	950 112 40	Plug	1
?	0819100770	Sealing plug	22
?	950 108 40	Plug	1
?	940 464 40	Insulating tube B6x0,7	-2
?	896 521 40	End pin	1
?	907 704 40	Cable Union	1
?	655 628 40	T-Distributor DN 10	1
?	907 877 40	Cable 2x0,75	24
?	635 143 40	Emergency Switch-Off	1
?	0819212920	Plug assy.	2
?	515 214 40	Cable 2,5	-2
?	944 019 40	Sealing plug	2
?	517 328 98	Reducing M25x1,5 - M20x1,5	3
?	517 323 98	Nut	3
?	655 652 40	Cable protection hose DN 23	-2
?	940 629 40	Warmth shrink hose	-2
?	056 070 40	Cable sleeve 1,0-1,5	2
?	655 633 40	Pipe adapter DN 17/12	1
?	907 733 40	T-Distributor DN 23	6
?	940 666 40	Pipe adapter DN 23/10	4
?	907 971 40	Pipe adapter DN 23/12	1
?	0819105340	Pin	1
?	655 873 40	Cable 1,5 bl	-2
?	655 634 40	Pipe adapter DN 23/17	1
?	940 726 40	Light switch	2
?	321 010 99	Bolt	16
?	940 728 40	Safety switch	1
?	940 727 40	Ladder press button	1
?	944 948 40	Housing empty	1
?	907 972 40	Union	1
?	507 783 98	Assembly rail	-2
?	490 925 40	Clamp	4
?	940 722 40	Clamp	2
?	414 498 40	Cover plate	1
?	517 332 98	Plug	1
?	634 009 40	Spotlight without lamp	8
?	507 383 99	Halogen lamp	8
?	769 155 73	Seal	8
?	769 156 73	Pane, white	8
?	655 834 40	Cable protection hose DN 36	-2
?	907 500 40	T-Distributor DN 36	1
?	940 271 40	Cable union DN10	2
?	907 479 40	Cable union DN29	1
?	269 078 40	Wire end ferrule	10
?	634 736 40	Cable 2,5sw	-2
?	655 082 40	Cable 2,5gr/ge	-2
?	515 218 40	Cable 16,0sw	-2
?	907 554 40	Cable 16,0gr/ge	-2
?	907 553 40	Cable 16,0 bl	-2
?	898 629 40	Rotaflare light yellow assy.	1
?	898 612 40	Retainer	1
?	896 497 40	Rotaflare light 24 yellow	1
?	655 621 40	Fitting DN 10	1
?	180 322 40	Plug	1
?	323 960 40	Tab	2
?	440 462 40	Plug	1
?	056 057 40	Cable	2
?	440 461 40	Socket	1
?	939 022 40	Harness- socket 4X6a/4X4/4X3-1X4	1
?	946 316 40	Retainer	4
?	592 188 40	Socket	2
?	940 729 40	Emergency switch-off	2
?	317 319 40	Threaded block	1
?	340 461 99	Washer	32
?	507 036 98	Nut	32
?			-2

Komatsu PC4000-6 S/N 08241 parts catalog PDF

LIGHTING EQUIPMENT (356-2105d) in PC4000-6 S/N 08241. Diagram image and parts list.
