Diagram image 1 of 4

PC5500-6E S/N 15124

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15124

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15124

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15124

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	953 537 40	Bullclam bucket stick	1
?	797 731 73	Bullclam bucket stick with bushings	1
?	797 732 73	Bullclam bucket stick with bushings and pipes assy.	1
?	907 028 40	Seal ring	4
?	922 113 40	Flanged bush	4
?	922 114 40	Freeze in bushing	2
?	627 572 40	Freeze in bushing	2
?	907 022 40	Seal ring	4
?	908 658 40	Catch	2
?	922 244 40	Pin with Plate	2
?	307 886 99	Bolt	4
?	340 471 99	Washer	4
?	504 448 98	Flange	12
?	504 449 98	Ring	12
?	385 243 40	Flange seal	20
?	504 662 98	Nut	32
?	319 313 99	Bolt	32
?	504 445 98	Pair of clamps	20
?	534 008 99	Plate	13
?	308 599 99	Bolt	30
?	509 310 98	Locking plate	27
?	504 446 98	Pair of clamps	13
?	510 151 98	Bolt	8
?	332 334 99	Nut	8
?	322 430 40	Pipe	2
?	947 597 40	Plate	1
?	952 701 40	SAE-L-BLOCK 2"	2
?	534 005 99	Weld on plate	2
?	534 004 99	Cover plate	2
?	504 818 98	Pair of clamps	2
?	308 581 99	Bolt	4
?	655 071 40	Flange	2
?	180 113 40	Plug	2
?	319 309 99	Bolt	8
?	952 790 40	Angle	1
?	502 879 98	Bolt	4
?	922 171 40	Angle	1
?	507 121 98	Thread pin	2
?	922 116 40	Ring	4
?	319 305 99	Bolt	32
?	502 961 98	Weld on plate	2
?	502 965 98	Cover plate	10
?	308 612 99	Bolt	14
?	940 385 40	Hose assy. DN 50x3100	4
?	940 289 40	Hose assy. DN 50x2600	2
?	952 793 40	Pipe assy. ш 65	1
?	952 792 40	Pipe assy. ш 65	1
?	952 791 40	Pipe assy. ш 65	1
?	952 794 40	Pipe assy. ш 65	1
?	952 789 40	Pipe assy. ш 65	1
?	952 788 40	Pipe assy. ш 65	1
?	334 600 99	Nut	6
?	938 660 40	Pipe bracket	2
?	561 548 40	Angle	2
?	922 139 40	Weld on plate	2
?	895 112 40	Bracket	2
?	922 141 40	Bracket	1

Komatsu PC5500-6E S/N 15124 parts catalog PDF

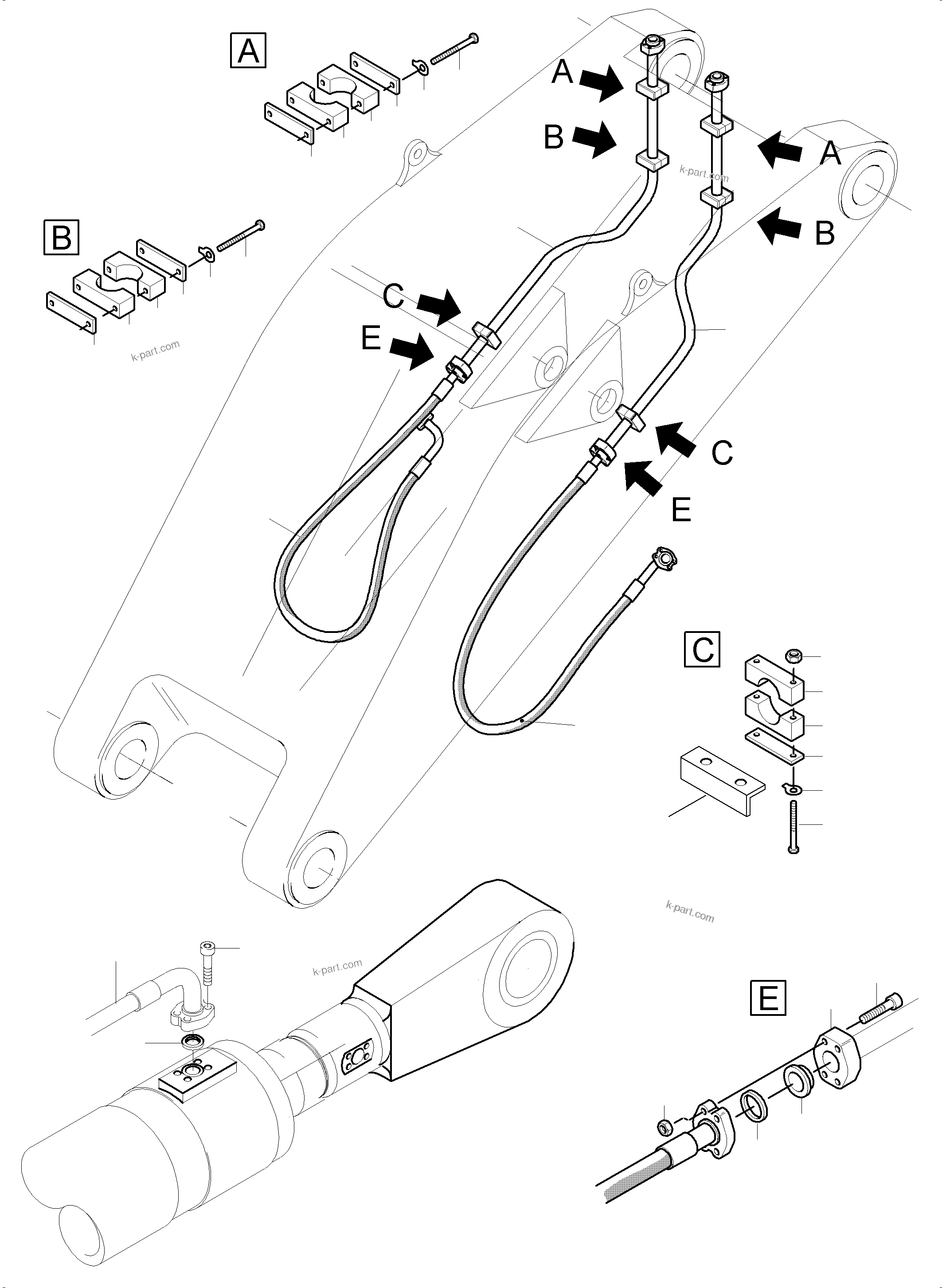

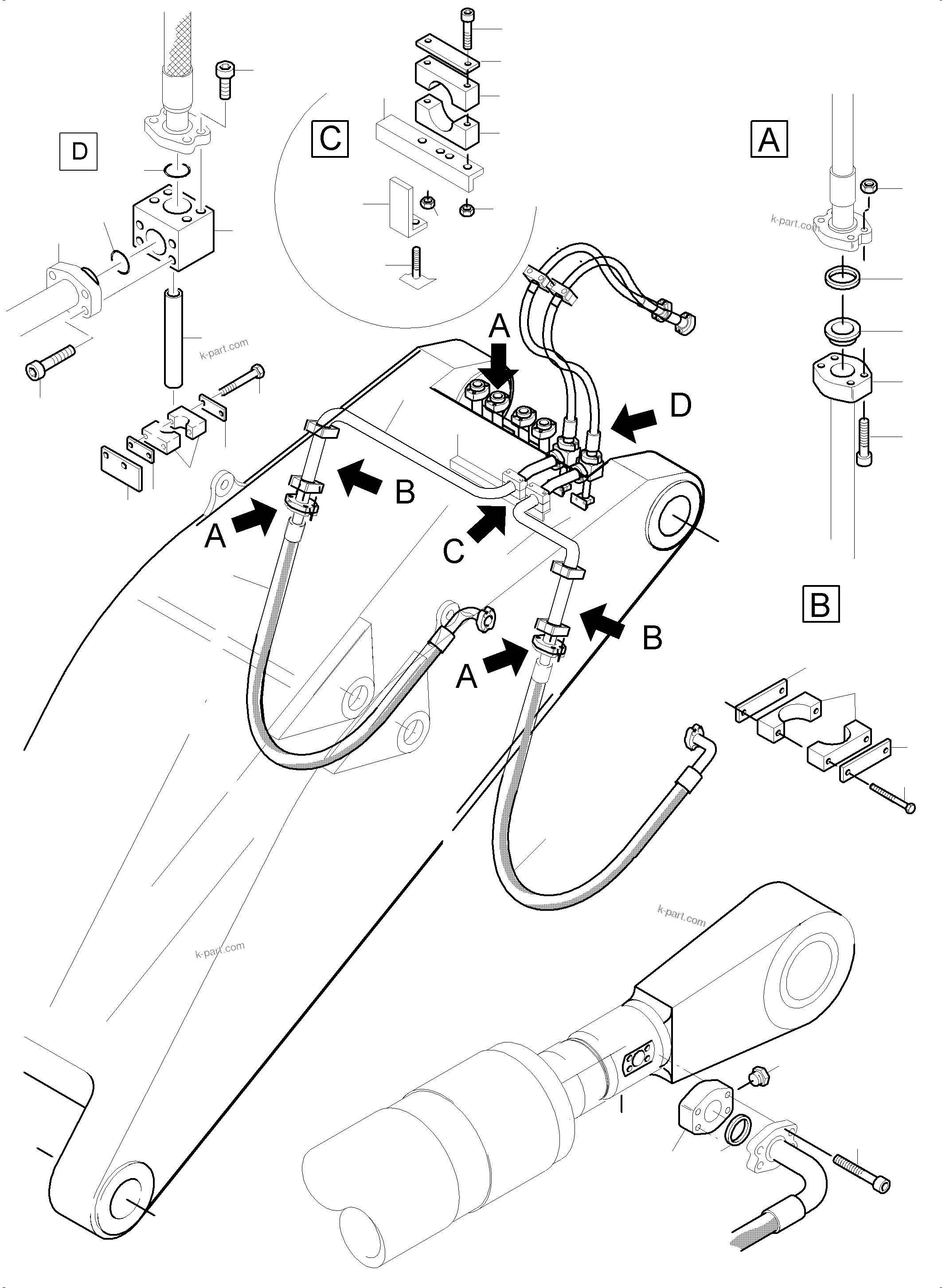

BULLCLAM BUCKET STICK 5,6M (515-4201e) in PC5500-6E S/N 15124. Diagram image and parts list.
