Diagram image 1 of 7

PC5500-6 S/N 15153

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15153

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15153

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15153

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15153

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15153

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15153

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	977 094 40	Harness motor 1	1
?	978 426 40	Harness motor control 1	1
?	962 996 40	Harness motor 2	1
?	978 428 40	Harness motor control 2	1
?	963 102 40	Harness-starter-relay 1	1
?	963 103 40	Harness-starter-relay 2	1
?	976 656 40	Harness mass motor-cross bar	2
?	976 657 40	Plug retainer	1
?	957 962 40	Retainer	2
?	966 023 40	Protection guard	2
?	947 904 40	Relay plate	2
?	966 024 40	Angle	2
?	0443451210	Clamp	12
?	0443451510	Clamp	8
?	0443451910	Clamp	4
?	0443452711	Clamp	7
?	0443453211	Clamp	4
?	307 752 99	Bolt	18
?	334 599 99	Nut	12
?	340 464 99	Washer	30
?	307 728 99	Bolt	6
?	507 025 98	Nut	22
?	307 775 99	Bolt	2
?	307 777 99	Bolt	2
?	340 465 99	Washer	29
?	518 547 98	Washer	4
?	507 596 98	Washer	3
?	332 113 99	Nut	4
?	507 037 98	Nut	25
?	941 482 40	Thread pin	9
?	461 350 40	Revolution sensor	2
?	962 998 40	Harness air filter / cold start	1
?	907 498 40	Maintenance switch	4
?	961 122 40	Angle	2
?	340 506 99	Washer	18
?	350 762 99	Washer	12
?	976 648 40	Harness 52X022-1 - 52X022a-1	1
?	976 649 40	Harness 52X023-1 - 52X023a-1	1
?	976 650 40	Harness 52X022-2 - 52X022a-2	1
?	976 651 40	Harness 52X023-2 - 52X023a-2	1
?	655 642 40	Circular bearing	4
?	607 492 40	Resilient sleeve	4
?	0443551210	Double clamp	6
?	0819320010	Clip	19
?	501 551 98	Bolt	16
?	515 588 98	Nut	16
?	340 497 99	Washer	32
?	941 406 40	Plug assy.	2
?	941 407 40	Plug assy.	2
?	941 405 40	Plug assy.	2
?	950 112 40	Plug	3
?	941 408 40	Fitting	6
?	950 132 40	Protection cap	13
?	940 447 40	Cable union 30x3	2
?	907 708 40	Cable union 6x2,5	1
?	971 880 40	Plug	6
?	0819105320	Pin contact	-2
?	940 852 40	Plug	-2
?	0819100770	Sealing plate	-2
?	0819105420	Female contact	-2
?	951 510 40	Female contact	-2
?	621 698 40	Contact plug 1-2 qmm	-2
?	941 777 40	Plate	-2
?	174 411 40	Cable strap	-2
?	896 520 40	End pin 3,0x25	-2
?	0819213400	Wedge 6x0,6	-2
?	950 503 40	Shrinkdown tubing	-2
?	940 468 40	Insulating tube 16x1	-2
?	906 516 40	Female contact	-2
?	941 791 40	Rubber grommet	-2
?	906 650 40	Pin contact	-2
?	907 703 40	Cable union 4x3	20
?	950 110 40	Plug	1
?	950 113 40	Socket	1
?	950 166 40	Plug assy.	2
?	950 178 40	Body	2
?	950 173 40	O-ring	2
?	950 174 40	Pin contact	-2
?	950 179 40	Contact element	-2
?	950 176 40	Protection cap	2
?	907 704 40	Cable union 3x3,5	2
?	940 461 40	Insulating tube B5x0,6	-2
?	960 642 40	Socket assy. with protective housing	1
?	952 675 40	Plug assy. with rubber grommet	3
?	966 667 40	Plug assy. with rubber grommet	2
?	933 385 40	Plug assy.	1
?	958 963 40	Socket assy. with rubber grommet	1
?	941 880 40	Plug	1
?	0819213400	Wedge	1
?	621 699 40	Female contact	3
?	941 791 40	Rubber grommet	1
?	940 459 40	Insulating tube B 3x0,4	-2
?	940 463 40	Insulating tube B 7x0,7	-2
?	907 707 40	Cable union 2x2,5 / 2x6	1
?	896 522 40	End pin 6,0x25	1
?	907 477 40	Cable union 12/M16	1
?	950 189 40	Plug	1
?	081 921 24 00	Wedge	1
?	950 190 40	Rubber grommet	1
?	950 136 40	Plug	1
?	950 131 40	Protection cap	1
?	950 110 40	Plug	1
?	056 054 40	Grommet	-2
?	651 461 40	Housing assy.	4
?	055 108 40	Cable lug 5 - 2,5	10
?	519 459 98	Cable lug 8 - 6	3
?	255 745 40	Rubber grommet	20
?	963 436 40	Plug assy. with rubber grommet	1
?	940 463 40	Insulating tube B 7x0,7	-2
?	907 511 40	Cable lug 2.5F M12	4
?	519 282 98	Cable 2,5 mm2	-2
?	519 283 98	Cable 4,0 mm2	-2
?	600 225 99	Cable lug 5 - 6	2
?	519 461 98	Cable lug 12 - 6	1
?	950 505 40	Shrinkdown tubing	-2
?	509 875 98	Thread pin	4
?	950 362 40	Temperatur sensor	1
?	950 281 40	Pressure measuring transducer	1
?	907 989 40	Threaded pin	3
?	044 355 21 10	Double clamp DN17	4
?	941 786 40	Temperatur sensor	2
?	907 991 40	Thread pin	2
?	950 826 40	Plug 7 pol.	1
?	950 827 40	Socket 7 pol.	1
?	951 171 40	Female contact	5
?	950 835 40	Pin contact	5
?	950 828 40	Seal	10
?	950 829 40	Plug	4
?	950 833 40	Body	2
?	950 824 40	Plug 4 pol.	1
?	950 825 40	Socket 4 pol.	1
?	950 831 40	Female contact	4
?	950 830 40	Pin contact	4
?	950 832 40	Seal	8
?	600 209 99	Cable lug 10-95	2
?	056 076 40	Protection cap	2
?	950 506 40	Shrinkdown tubing	-2
?	906 651 40	Cable 95,0	-2

Komatsu PC5500-6 S/N 15153 parts catalog PDF

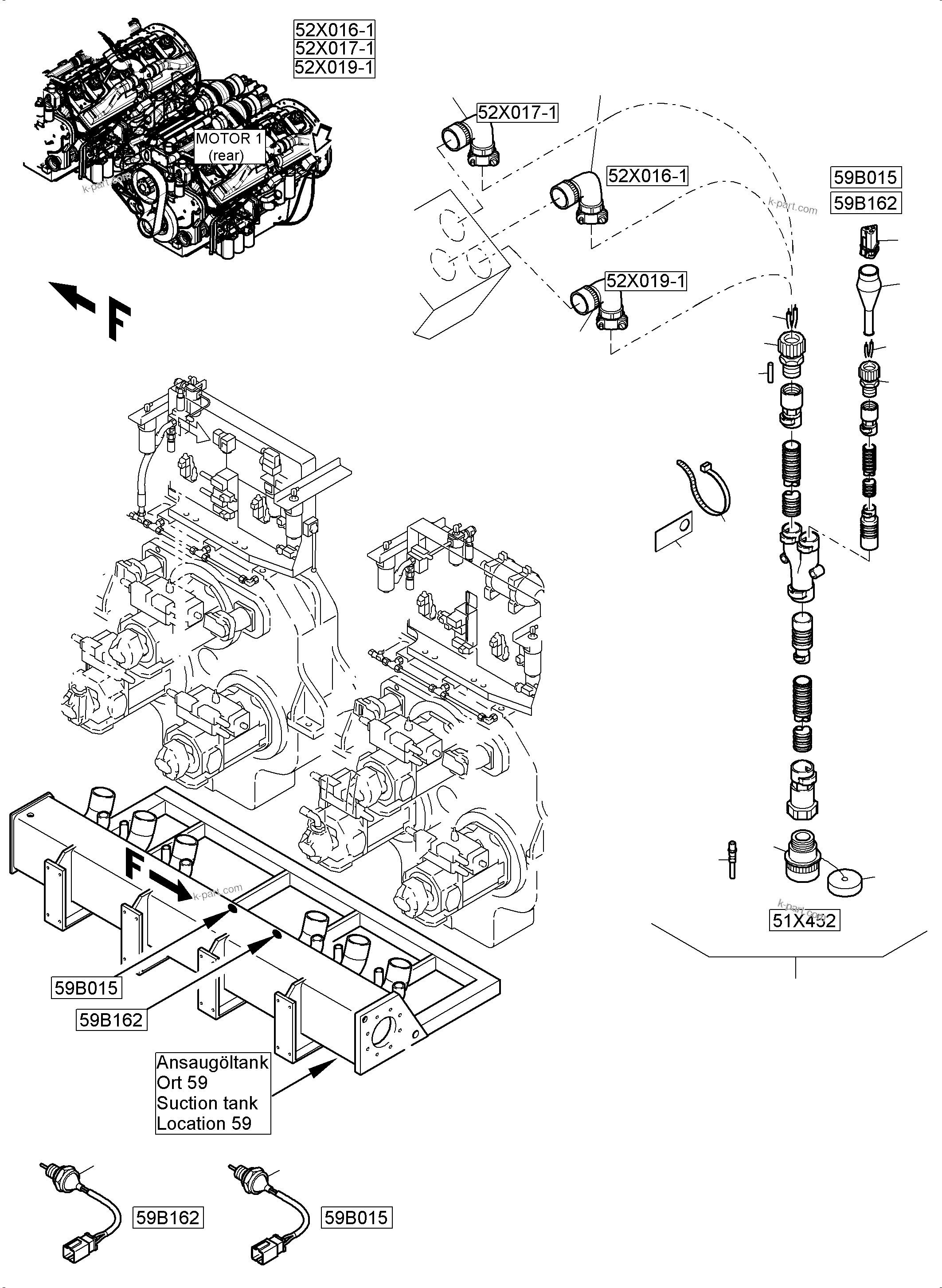

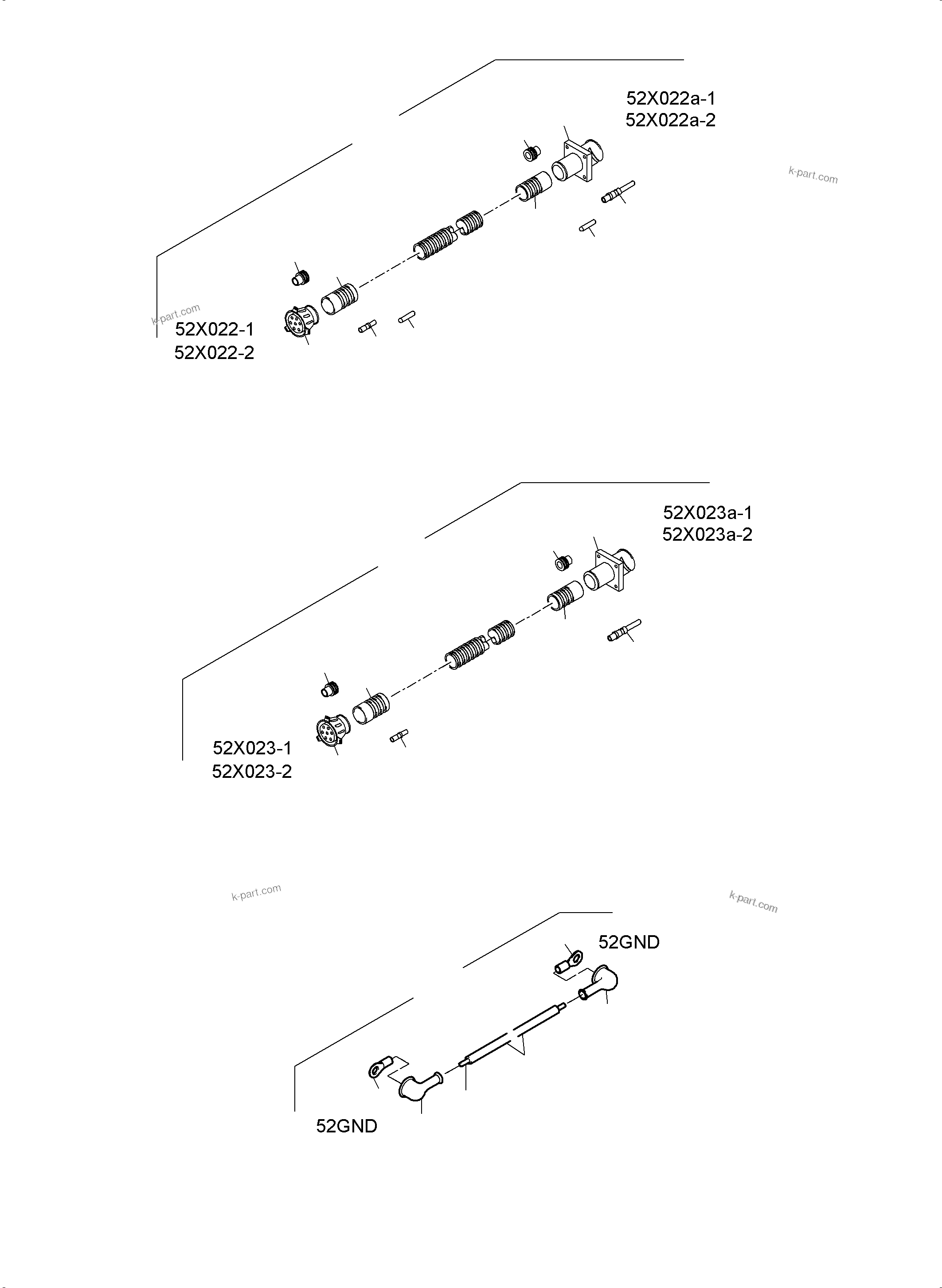

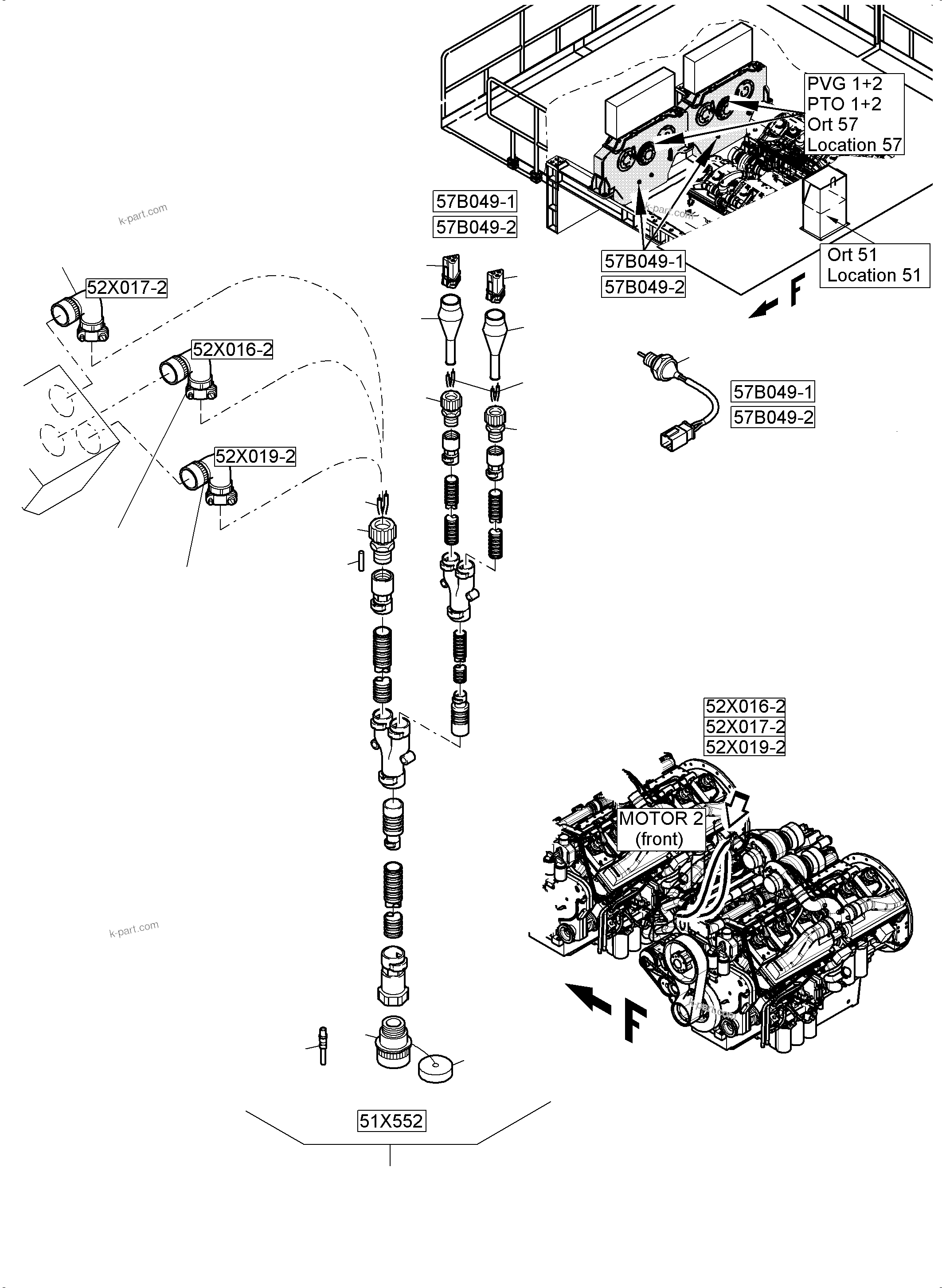

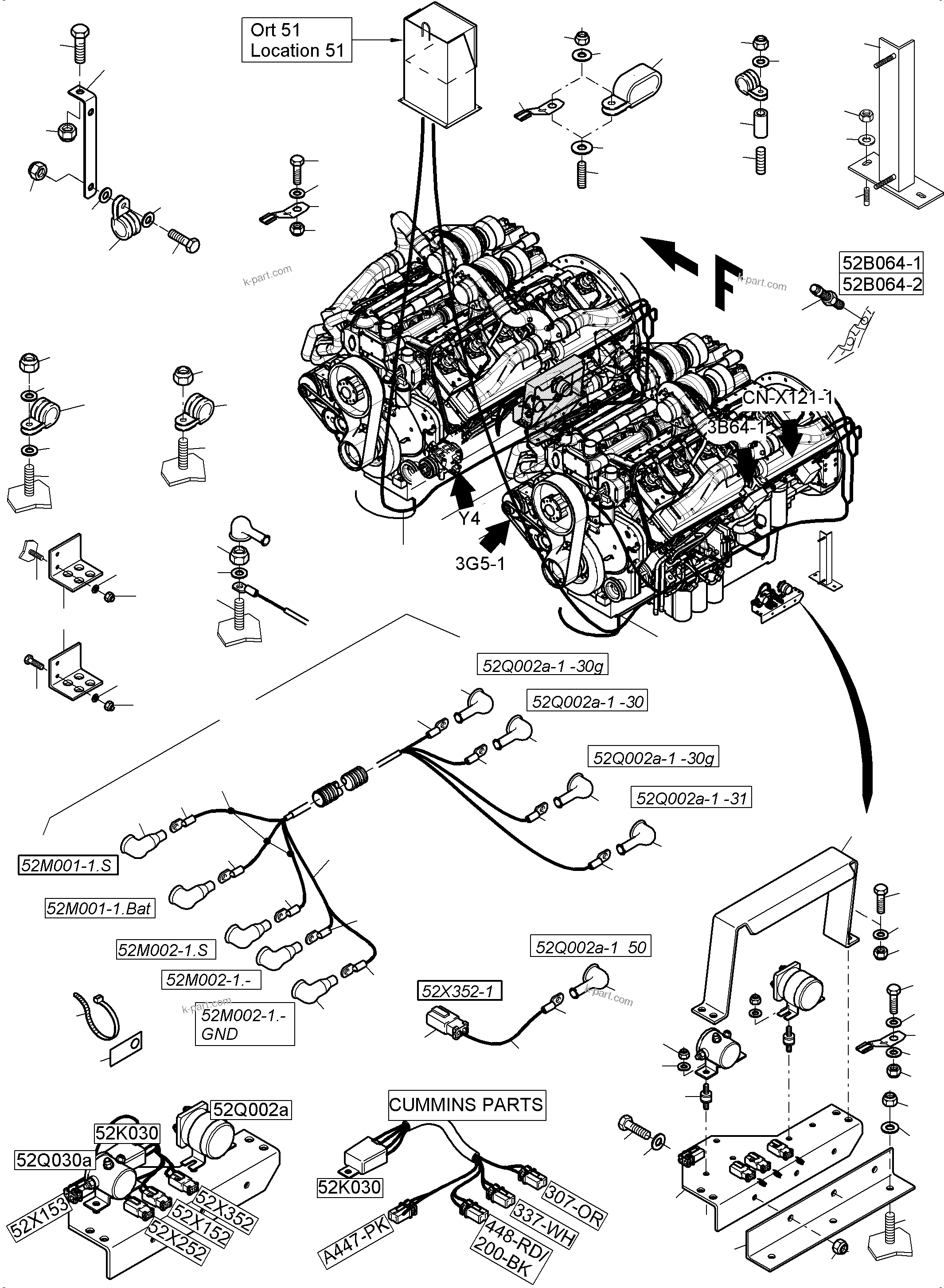

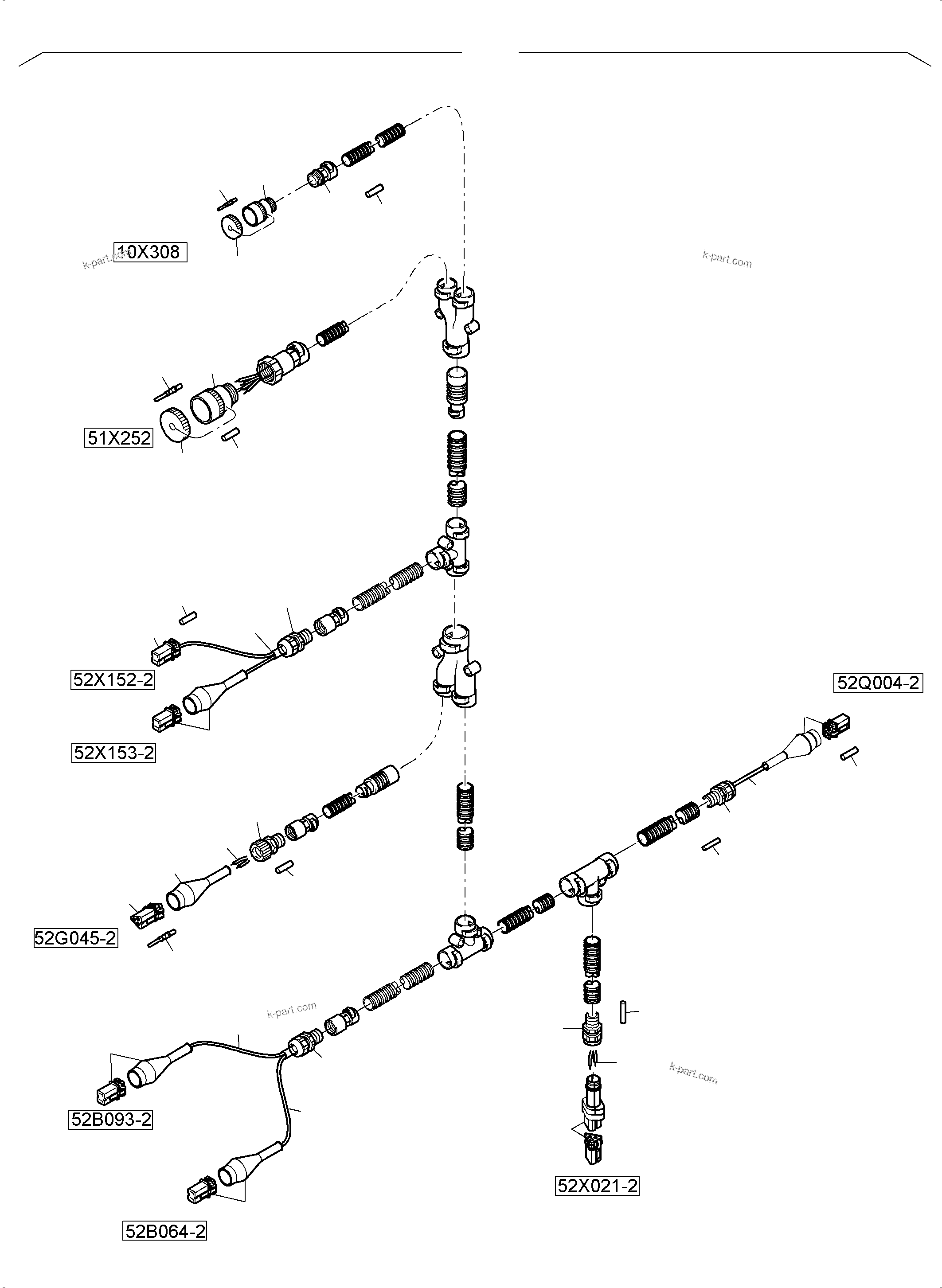

CABLES - ENGINE AND TRANSMITTER (515-2252g) in PC5500-6 S/N 15153. Diagram image and parts list.
