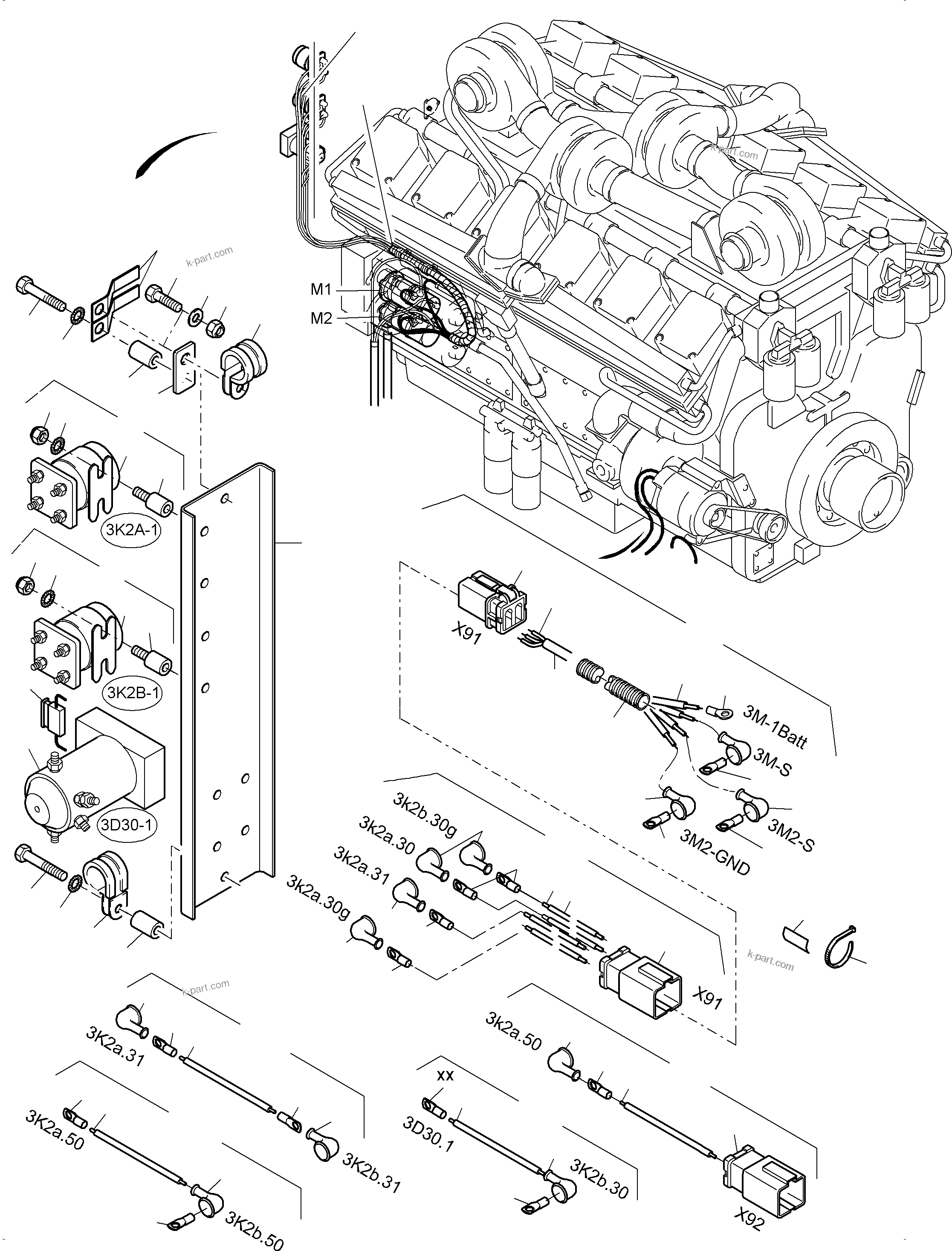

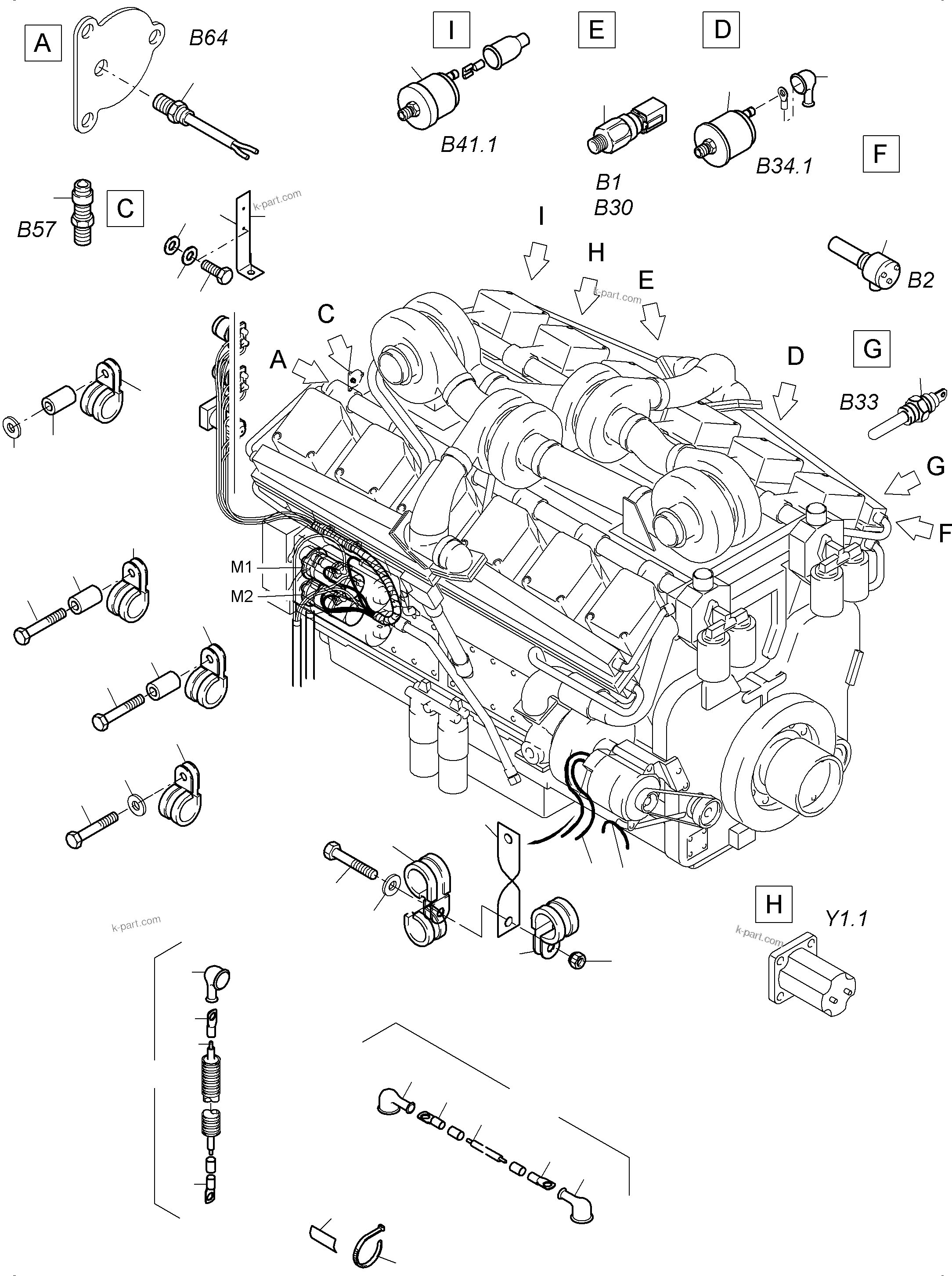

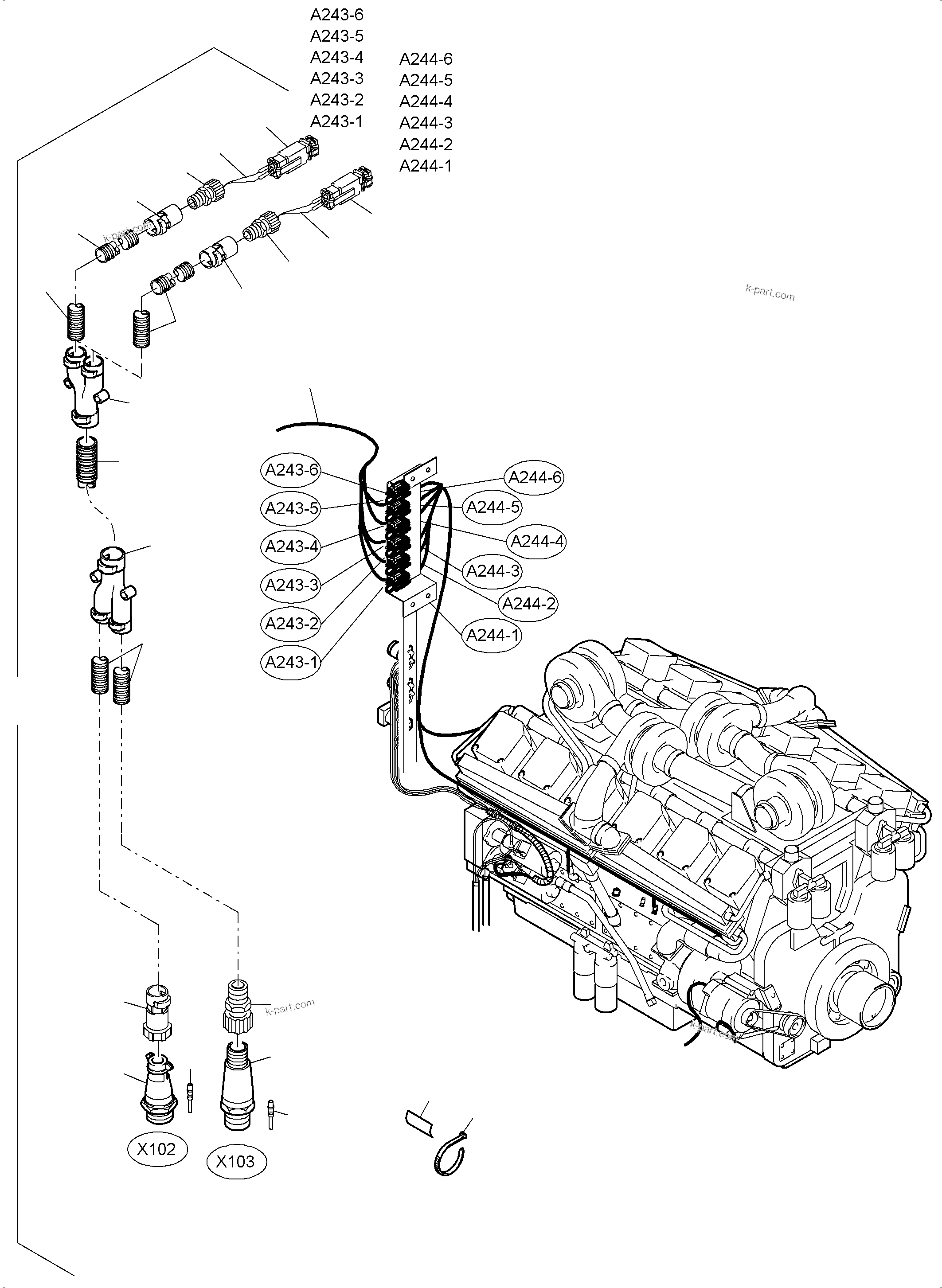

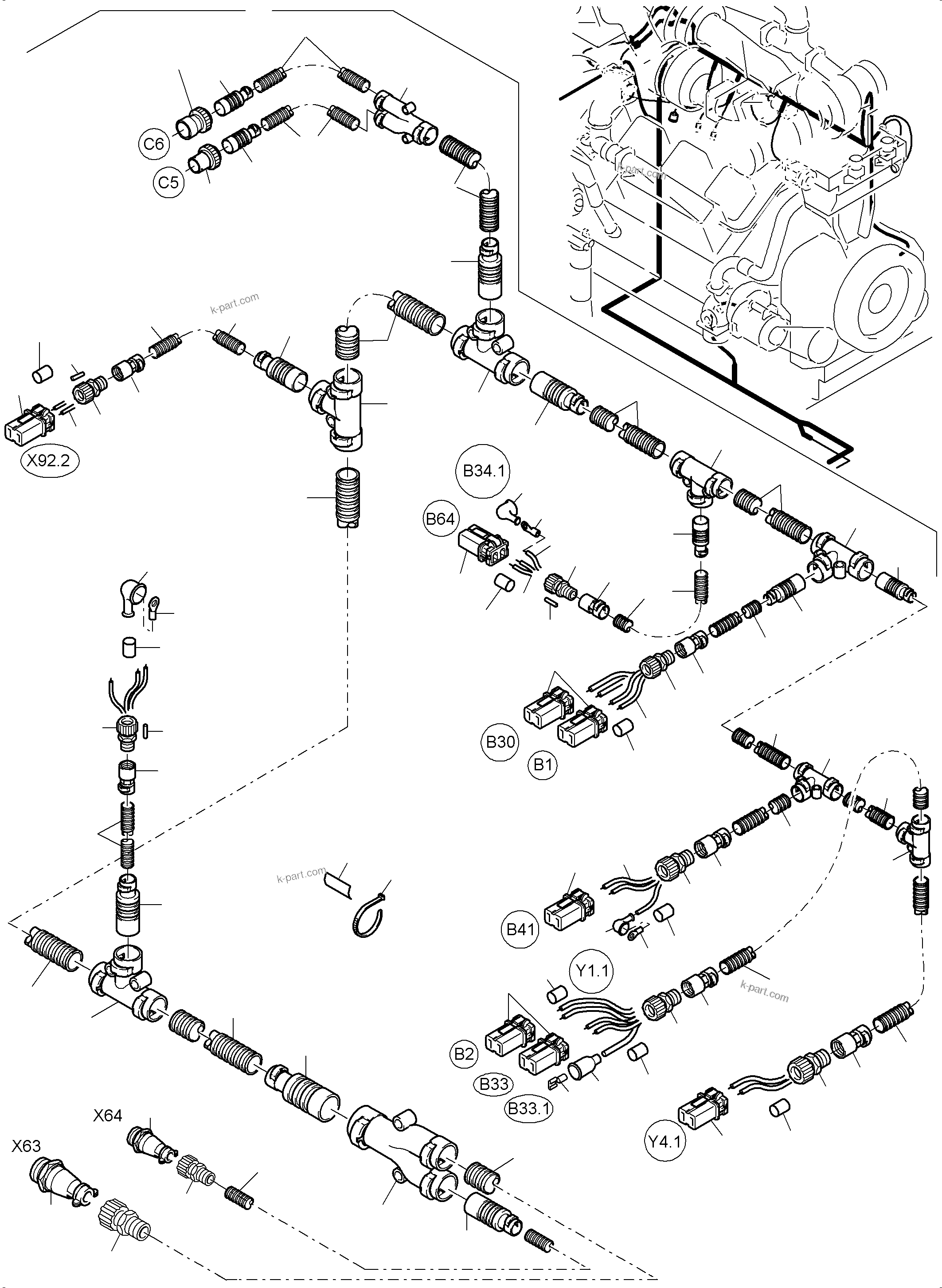

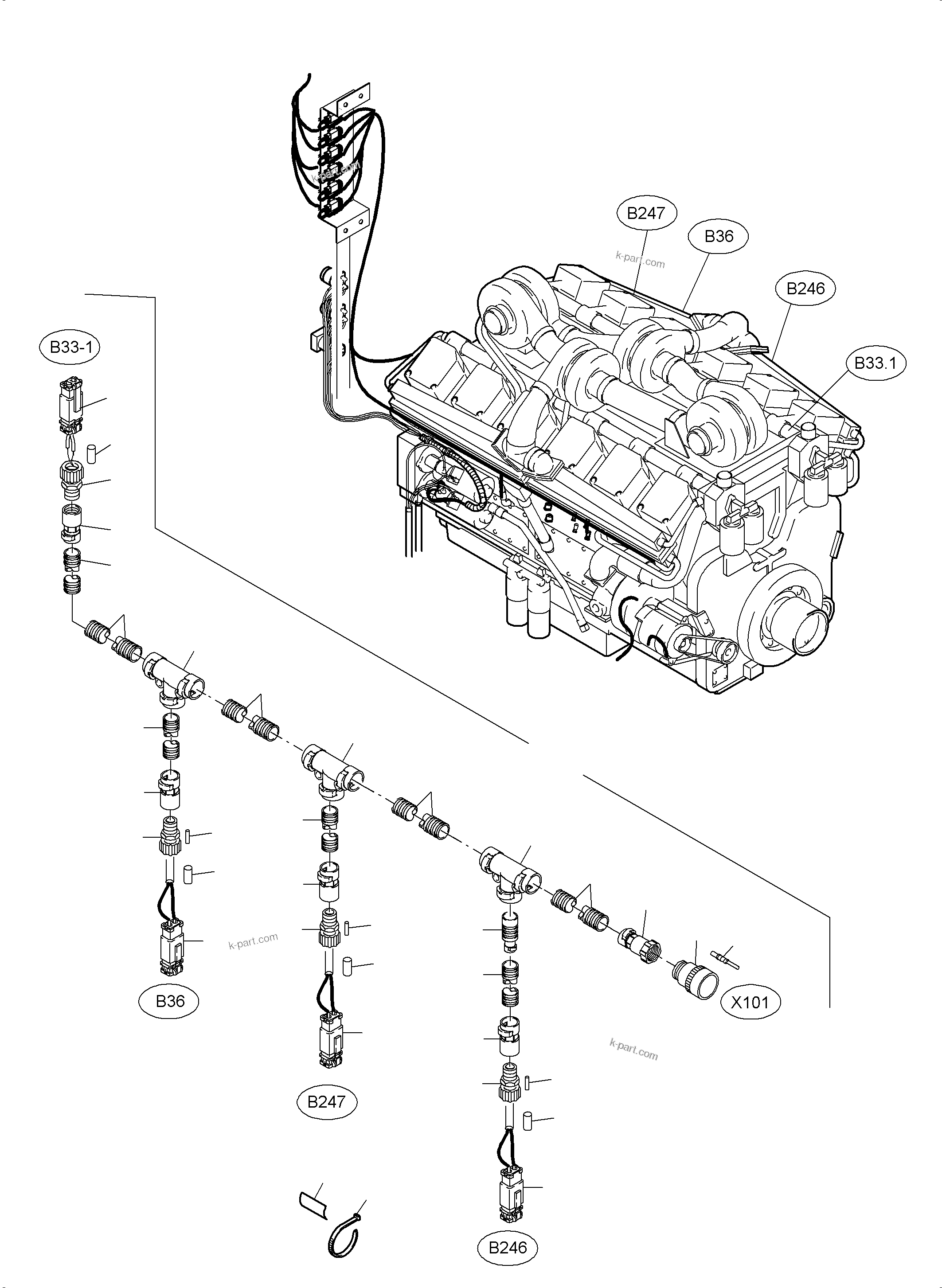

Diagram image 1 of 6

PC3000-6 S/N 46247

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46247

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46247

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46247

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46247

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46247

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	963 768 40	Harness - engine	1
?	0443451510	Clip NW 15	23
?	0819320010	Clip	2
?	507 596 98	Washer	16
?	507 037 98	Nut	27
?	340 465 99	Washer	34
?	517 853 98	Resilent sleeve 10,5/25x80	6
?	504 281 98	Bolt	6
?	0443452110	Clip NW 21,5	2
?	0443452711	Clip NW 27	50
?	931 317 40	Plate 6X40X233	1
?	307 661 99	Bolt	2
?	340 459 99	Washer	2
?	343 104 99	Lock washer	2
?	307 779 99	Bolt	17
?	517 122 98	Lock washer	16
?	510 741 98	Resilient sleeve	9
?	977 503 40	Plate 8X40X130	1
?	0443451210	Clip NW 12	2
?	940 473 40	Resistance Thermometer	1
?	431 169 40	Temperature transmitter	1
?	941 885 40	Pressure switch (cooling water)	1
?	941 886 40	Pressure switch - engine-oil pressure	1
?	941 887 40	Pressure switch - engine-oil pressure	1
?	515 562 40	Pressure transmitter 10 bar	1
?	414 899 40	Rpm-sensor	1
?	931 387 40	Harness - Generator-Ground	1
?	950 454 40	Seal	1
?	931 388 40	Harness Enginefeet-Ground	1
?	516 092 98	Resilient sleeve	1
?	307 775 99	Bolt	12
?	0443450510	Clip NW 4,8	4
?	0443453211	Clip NW 32	3
?	0443451910	Clip NW 19	2
?	307 780 99	Bolt	1
?	655 650 40	Cable protection hose DN 12	-2
?	655 651 40	Cable protection hose DN 17	-2
?	655 652 40	Cable protection hose DN 23	-2
?	906 420 40	T-Distributor DN 12	6
?	655 629 40	T-Distributor DN 17	5
?	907 733 40	T-Distributor DN 23	3
?	933 385 40	Plug with bushings assy.	1
?	655 626 40	Distributor DN 17/12	1
?	655 633 40	Pipe adapter DN 17/12	6
?	655 634 40	Pipe adapter DN 23/17	2
?	907 971 40	Pipe adapter DN 23/12	2
?	907 692 40	Fitting PG 9	17
?	907 703 40	Cable union	14
?	907 704 40	Cable union	3
?	621 548 40	Plug	1
?	621 547 40	Socket	1
?	0819105420	Female contact	5
?	655 848 40	Fitting PG 17	2
?	952 603 40	Retainer - Booster assy.	-2
?	323 961 40	Sleeve 6,3x0,8	1
?	255 745 40	Rubber grommet	14
?	055 100 40	Cable shoe	1
?	896 520 40	End pin	8
?	952 675 40	Plug assy. with rubber grommet	7
?	256 721 40	Protection cap	1
?	896 558 40	Pipe adapter DN 29/23	1
?	907 947 40	Connector distributor DN 29/23	3
?	907 971 40	Pipe adapter DN 23/12	1
?	941 777 40	Plate	-2
?	174 411 40	Cable strap	-2
?	515 213 40	Cable 1,0	-2
?	515 214 40	Cable 2,5	-2
?	907 877 40	Cable 2x0,75	-2
?	055 104 40	Cable lug 1,5	1
?	940 461 40	Insulating tube B5x0,6	-2
?	055 108 40	Cable lug	7
?	950 112 40	Plug	1
?	950 133 40	Plug	1
?	907 980 40	Fitting DN 23	1
?	0819105320	Pin contact	88
?	907 974 40	Fitting DN 12	1
?	950 132 40	Protection cap	1
?	906 696 40	Protection cap	1
?	896 769 40	Protection cap	1
?	950 131 40	Protection cap	1
?	940 460 40	Insulating tube B4x0,5	-2
?	940 459 40	Insulating tube 3x0,4	-2
?	940 463 40	Insulating tube	-2
?	933 384 40	Socket assy. 2pol	1
?	933 399 40	Relay plate	1
?	933 397 40	Plate	1
?	0443451210	Clip D 12	2
?	307 779 99	Bolt	1
?	507 037 98	Nut	1
?	340 465 99	Washer	2
?	511 869 98	Resilent sleeve	2
?	307 761 99	Screw	2
?	517 121 98	Lock washer	2
?	655 642 40	Circular bearing	4
?	507 025 98	Nut	8
?	350 762 99	Washer	8
?	931 381 40	Harness starter relay plate	1
?	977 502 40	Harness Engine relay	1
?	056 076 40	Protection cap	3
?	932 727 40	Cable shoe	1
?	055 089 40	Cable shoe	3
?	907 891 40	Cable 70,0mm2 black	-2
?	933 388 40	Plug assy. 4-pole	1
?	940 465 40	Insulating tube 10x0,7	-2
?	907 511 40	Cable lug 2,5	1
?	963 728 40	Harness 3K2A.50 / 3K2B.50	1
?	963 727 40	Harness 3K2A.31 / 3K2B.31	1
?	963 729 40	Harness 3K2B.30 / 3D30.1	1
?	963 726 40	Harness prelub relay	1
?	963 774 40	Harness - engine exhaust temp. Retrofit r.h.	1
?	963 775 40	Harness - engine exhaust temp.Retrofit l.h.	1
?	939 030 40	Harness - engine Retrofit	1
?	963 773 40	Harness X99 - Amplifier	1
?	941 242 40	Engine monitoring	1
?	793 258 73	Fuse with cable	1
?	766 379 73	RPM - Sensor	1
?	659 892 40	Starter relay assy.	2
?	792 585 73	Time lag relay	1
?	635 965 40	Relay	2
?	6215818150	Amplifier	12
?	907 709 40	Cable union PG 16	2
?	940 452 40	Fitting	2
?	939 096 40	Female Connector assembly	12
?	958 963 40	Socket assy. with rubber grommet	12
?	941 845 40	Cable	-2
?	655 633 40	Pipe adapter DN 17/12	4
?	939 099 40	Female Connector assembly	1
?	939 089 40	Female Connector assembly	2
?	939 094 40	Female Connector assembly	1
?	907 975 40	Fitting DN17	1
?	950 136 40	Plug	2
?	950 131 40	Protection cap	1
?	940 462 40	Insulating tube	-2
?	955 627 40	Plug assy.	12
?	907 710 40	Cable union PG 16	2
?	907 948 40	Fitting M25/NW23	2
?	907 976 40	Fitting	1
?	950 110 40	Plug	1
?	655 696 40	Cable protection hose DN 29	-2
?	933 387 40	Socket assy. 4pol	1
?	907 132 40	Cable lug 2.5	4
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2

Komatsu PC3000-6 S/N 46247 parts catalog PDF

CABLES - ENGINE KOMTRAX (485-2185h) in PC3000-6 S/N 46247. Diagram image and parts list.
