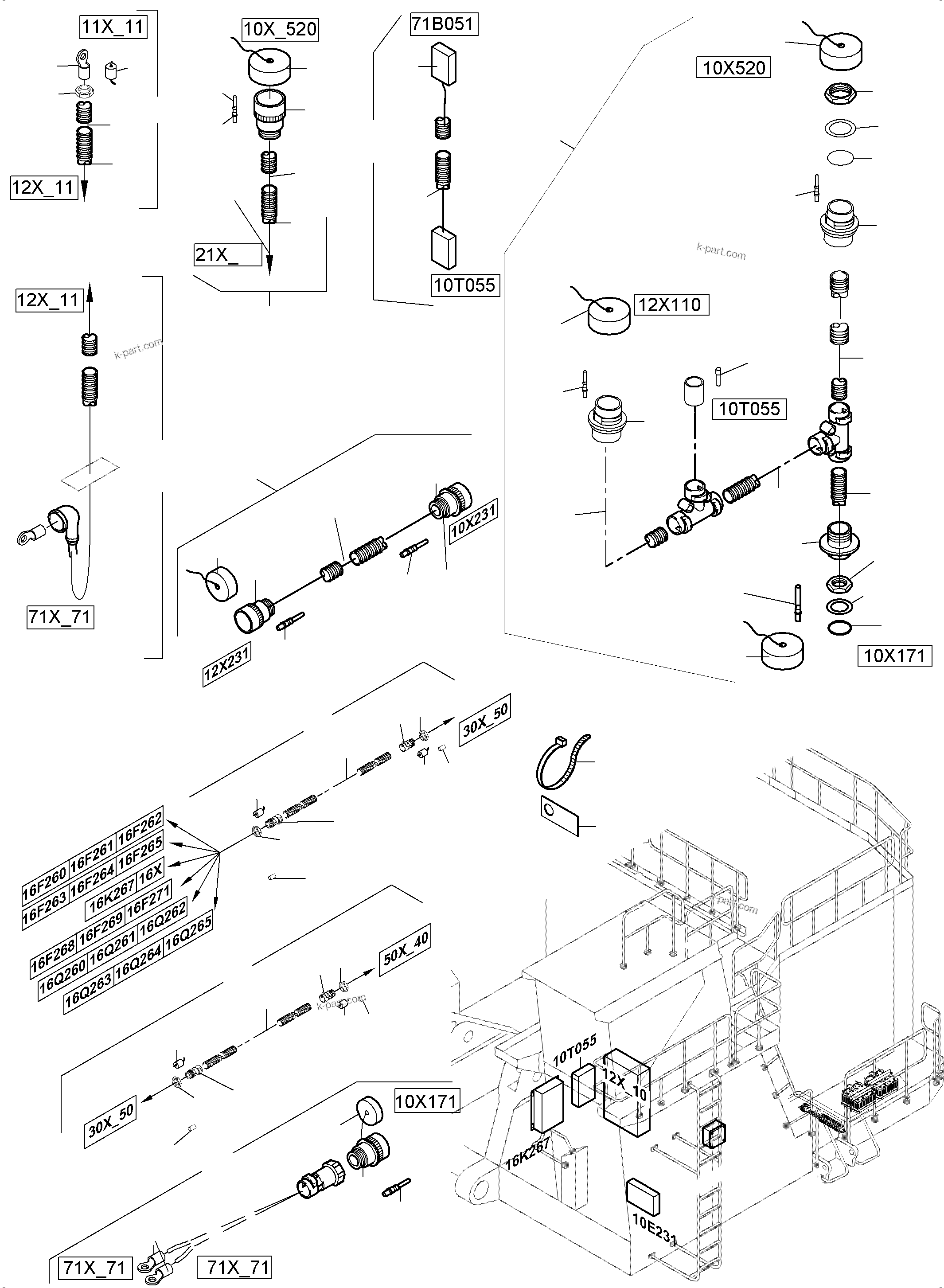

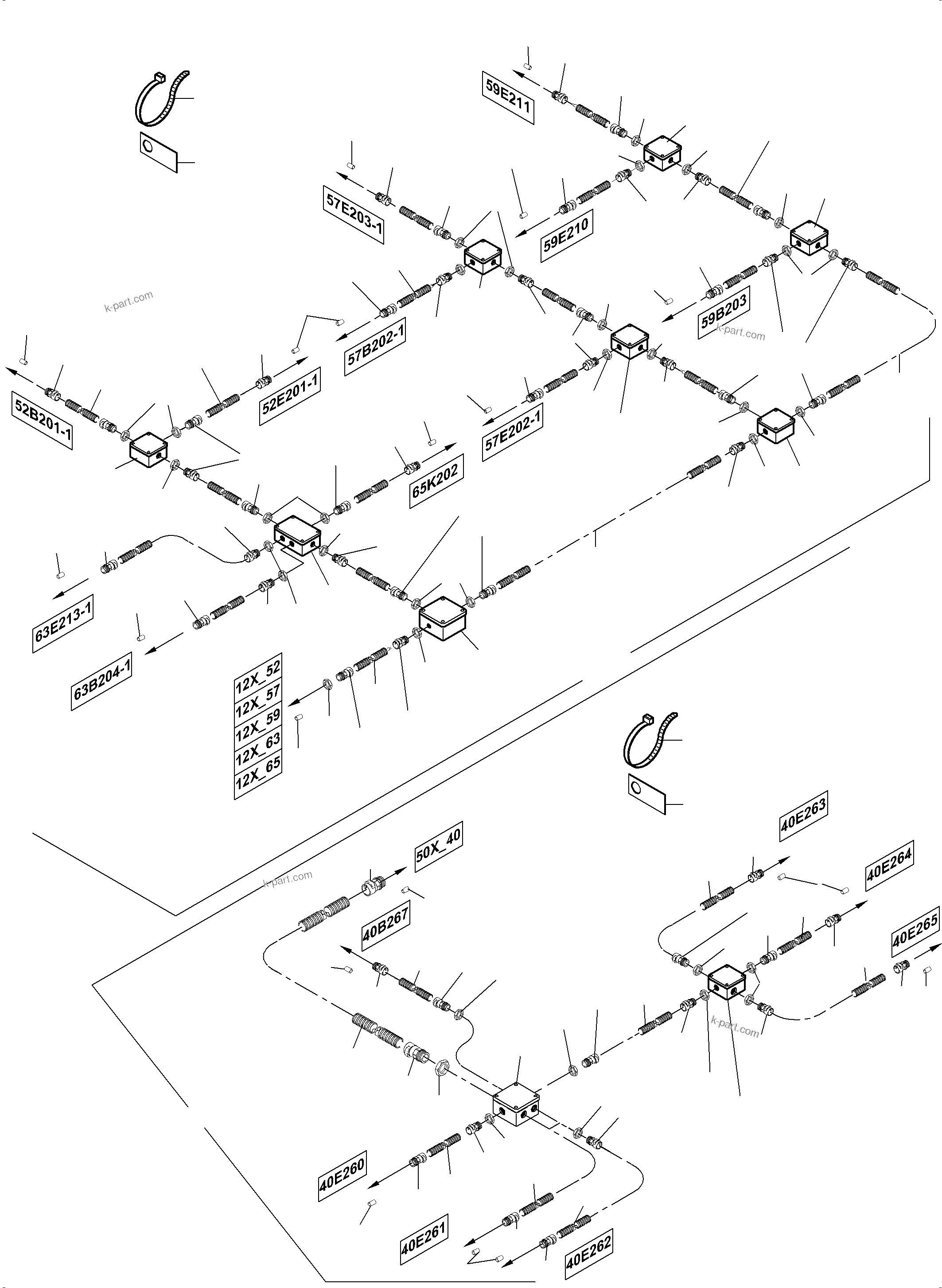

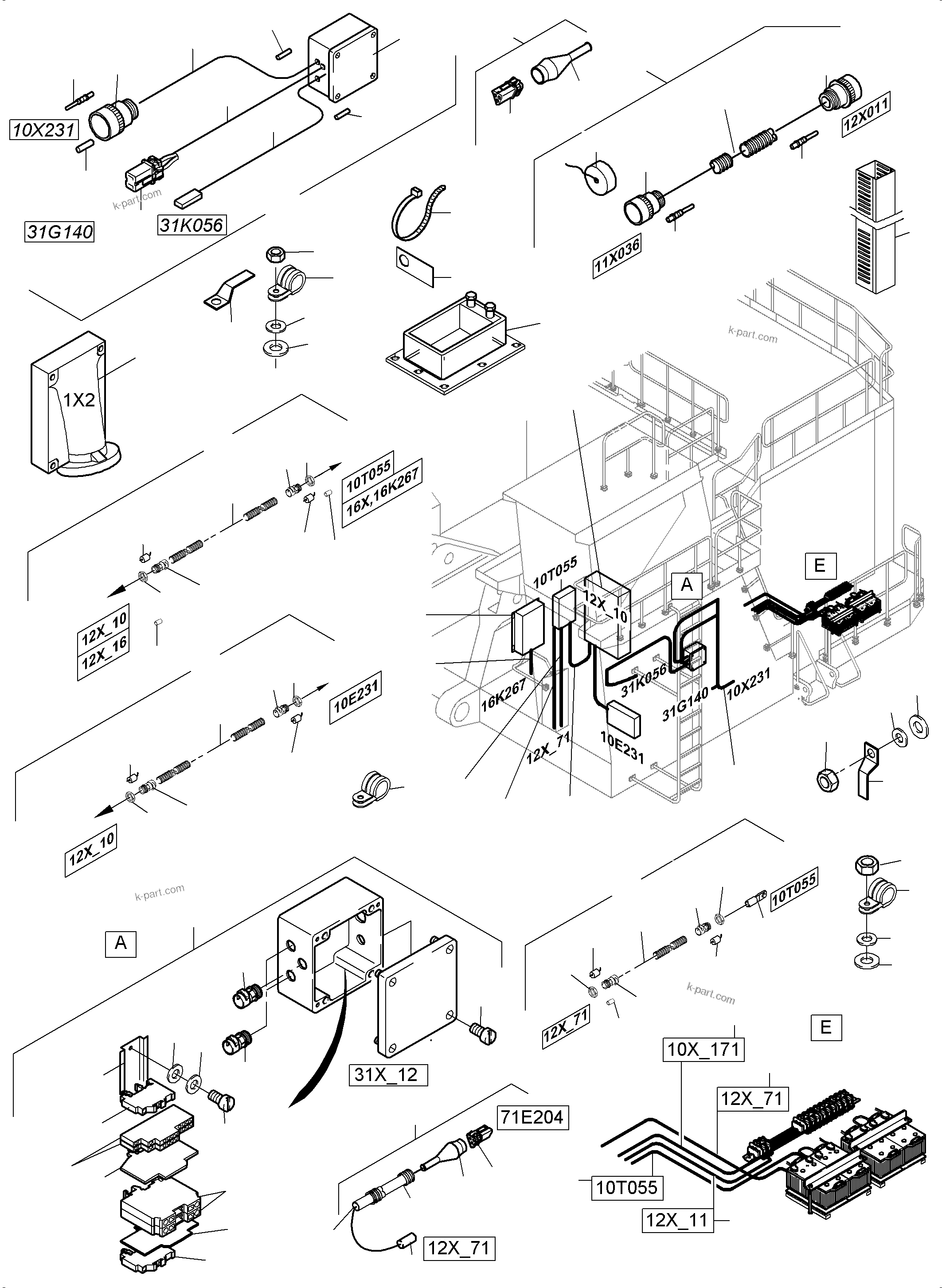

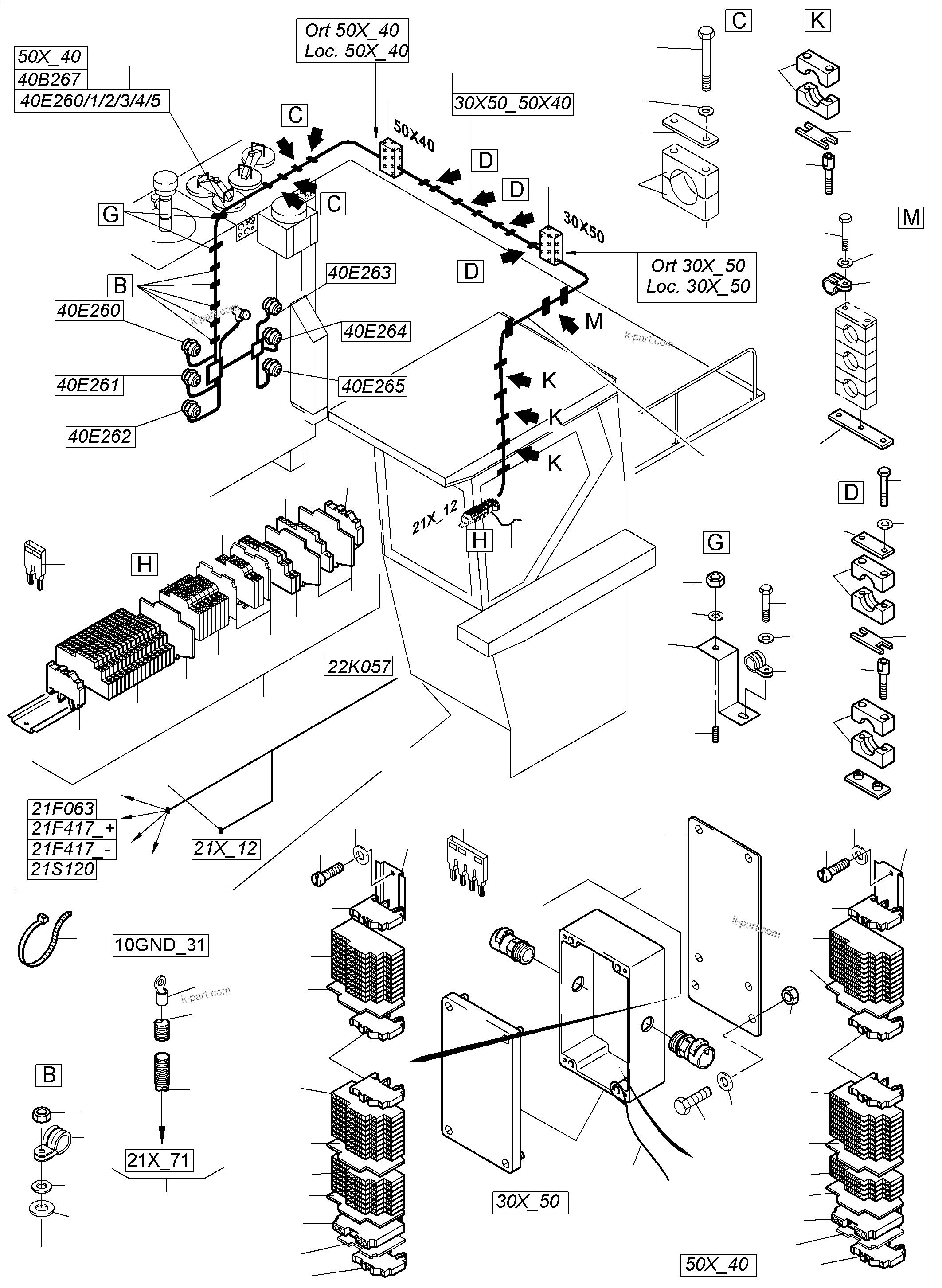

Diagram image 1 of 4

PC4000-6 S/N 08248

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08248

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08248

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08248

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?	975 571 40	Switch framing location 12	1	359-2530a
?	984 848 40	Harness preheating hydr. tank KIM-box	1
?	984 849 40	Harness preheating supply hydr. Tank	1
?	984 850 40	Harness preheating hydr. tank	1
?	984 852 40	Harness preheating PTO/Suction tank	1
?	987 423 40	Harness preheating 31K056 - 31X12	1
?	987 426 40	Harness preheating 12X_71-10GND_31	1
?	984 855 40	Harness preheating 12X_71-10T055.-	1
?	984 856 40	Harness preheating 12X_71-10T055.+	1
?	984 857 40	Harness preheating 12X_10-10T055	1
?	984 858 40	Harness 12X_10-10E231	1
?	987 434 40	Harness 10X231-12X231	1
?	987 425 40	Harness feeder 12X_11-11X_11	1
?	987 430 40	Harness 11X036-12X011	1
?	984 862 40	Harness pre heating Hydr tank feeder	1
?	987 431 40	Harness 10X520-12X110	1
?	987 435 40	Harness 10X520 - KAB	1
?	987 422 40	Harness aux heating cabin 22K057	1
?	987 417 40	Harness preheating battery hydr. Tank	1
?	987 429 40	Harness battery temp	1
?	987 432 40	Harness feeder 71X_71/12X_71	1
?	987 436 40	Harness battery box control	1
?	989 238 40	Retainer	2
?	984 870 40	Junction box preheating	1
?	984 871 40	Junction box preheating	1
?	961 116 40	Supporting plate	2
?	962 668 40	Junction box aux. Heating	1
?	946 278 40	Mounting box	1
?	906 802 40	Cable channel	2
?	576 295 40	5-Pole plug	1
?	951 195 40	Protection cap	1
?	906 342 40	Socket coupler	1
?	975 572 40	Clamp rail cabin	1
?	502 656 98	Clamp set	18
?	502 964 98	Cover plate	11
?	504 789 98	Catch	14
?	504 788 98	Screw	28
?	0443451210	Clip	3
?	0443451510	Clip	11
?	0443451910	Clip	6
?	0443452711	Clip	12
?	2080619170	Clip	9
?	307 777 99	Bolt	1
?	307 779 99	Bolt	4
?	308 581 99	Bolt	22
?	507 596 98	Washer	21
?	517 122 98	Lock washer	22
?	518 547 98	Lock washer	4
?	340 508 99	Washer	23
?	350 768 99	Washer	4
?	332 197 99	Nut	4
?	507 037 98	Nut	26
?	174 411 40	Cable strap	20
?	170 427 40	Cable strap	20
?	944 615 40	Retainer	2
?	941 482 40	Thread pin	1
?	307 773 99	Bolt	2
?	951 341 40	Cable union	6
?	940 663 40	Seal	6
?	517 322 98	Cable nut	11
?	056 070 40	Cable sleeve 1,0-1,5	67
?	635 042 40	Wire end ferrule 1,5	122
?	324 484 40	Cable end sleeve	4
?	655 761 40	Cable protection hose	-2
?	941 777 40	Plate	12
?	174 411 40	Cable strap	24
?	951 262 40	Abrasion protection	4
?	983 970 40	Housing	1
?	983 971 40	Housing	1
?	320 975 99	Screw	14
?	321 016 99	Screw	12
?	518 314 98	Lock washer	14
?	517 120 98	Lock washer	4
?	951 339 40	Cable union	14
?	951 340 40	Cable union	2
?	940 661 40	Seal	7
?	940 662 40	Seal	2
?	517 323 98	Nut	2
?	517 324 98	Nut	1
?	655 759 40	Cable protection hose	-2
?	655 760 40	Cable protection hose	-2
?	983 972 40	Housing	1
?	983 973 40	Housing	1
?	983 975 40	Housing	1
?	983 974 40	Housing	5
?	951 464 40	Cable protection hose	15
?	950 136 40	Plug	1
?	651 461 40	Housing assy.	1
?	950 131 40	Protection cap	1
?	0819105320	Pin contact	3
?	621 698 40	Contact plug	4
?	940 852 40	Plug	7
?	500 090 98	Wire end ferrule	3
?	056 072 40	Cable sleeve	2
?	655 649 40	Cable protection hose	1
?	655 650 40	Cable protection hose	7
?	056 292 40	Cable strap	6
?	600 208 99	Cable shoe	1
?	906 667 40	Wire end ferrule	1
?	655 693 40	End grommet	2
?	941 842 40	Protective hose	4
?	932 728 40	Cable lug	1
?	951 261 40	Slide protection	2
?	907 640 40	Wire end ferrule	6
?	951 260 40	Slide protection	2
?	056 071 40	Wire end ferrule	6
?	950 146 40	Socket	1
?	0819105420	Female contact	3
?	621 699 40	Female contact	4
?	655 651 40	Cable protection hose	7
?	950 129 40	Protection cap	1
?	950 897 40	Seal ring	1
?	0819110809	Lock washer	1
?	0819110808	Nut	1
?	600 221 99	Cable shoe Ш10-120	1
?	906 518 40	Wire end ferrule	1
?	950 104 40	Plug	1
?	950 103 40	Plug	1
?	950 132 40	Protection cap	2
?	0219105340	Pin contact	1
?	841 427 40	Pin contact	1
?	0819105440	Female contact	1
?	941 426 40	Female contact	1
?	950 108 40	Plug	1
?	950 144 40	Socket	1
?	950 122 40	Socket	1
?	950 130 40	Protection cap	1
?	906 652 40	Pin contact	5
?	0819100770	Sealing plate	2
?	950 897 40	Seal ring	1
?	0819110809	Lock washer	1
?	0819150808	Nut	1
?	519 770 98	Wire end ferrule	1
?	950 207 40	End grommet	1
?	655 652 40	Cable protection hose	6
?	907 478 40	Union	1
?	941 880 40	Plug	1
?	950 208 40	End grommet	1
?	655 650 40	Cable protection hose	9
?	941 791 40	Rubber grommet	1
?	0819213400		1
?	907 697 40	Temperature sensor with cable	1
?	907 623 40	Union	1
?	950 139 40	Plug	1
?	906 653 40	Female contact	2
?	655 547 40	Housing	1
?	655 548 40	Contact seal	2
?	655 549 40	Single seal	2
?	655 550 40	Rubber grommet	1
?	270 282 40	Housing, empty	1
?	940 271 40	Cable union	1
?	319 132 99	Screw	4
?	319 056 99	Screw	6
?	340 506 99	Washer	2
?	346 499 99	Lock washer	2
?	519 860 98	Assembly rail	3
?	940 673 40	Clamp	12
?	906 612 40	Through clamp 2,5mmІ	54
?	941 736 40	Clamp	2
?	906 613 40	Cover plate	12
?	941 738 40	Cover plate	1
?	551 925 40	Housing emty	2
?	518 546 98	Lock washer	4
?	906 630 40	Protective wire clip 2,5mmІ	11
?	906 792 40	Protective wire clip 6,0mmІ	3
?	906 772 40	Cover plate 6,0mmІ	2
?	055 105 40	Cable shoe	4
?	906 616 40	Bridge 4-fold 2,5mmІ	2
?	950 185 40	Protective wire clip 2,5mmІ	1
?	906 614 40	Bridge 2-fold 2,5mmІ	1
?	906 768 40	Trough clamp 6,0mmІ	6

Komatsu PC4000-6 S/N 08248 parts catalog PDF

CABLES-TEMPERATURE CONDITIONING (359-2509) in PC4000-6 S/N 08248. Diagram image and parts list.
