Diagram image 1 of 2

PC5500-6 S/N 15166

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15166

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?	270 131 40	Metering valve	1	991-0091
?	269 880 40	Valve	2	991-0091
?	654 130 40	Protection cap	10
?	936 978 40	Thread plate	1
?	308 555 99	Bolt	5
?	517 121 98	Lock washer	5
?	324 672 40	Plug	3
?	929 431 40	Clamp S-2-R-25	10
?	634 978 40	Cover plate	20
?	512 055 98	Thread pin	20
?	334 600 99	Nut	20
?	534 000 99	Half clamp	8
?	534 001 99	Cover plate	8
?	534 002 99	Weld on plate	8
?	308 579 99	Bolt	4
?	509 308 98	Locking plate	2
?	307 789 99	Bolt	12
?	507 037 98	Nut	72
?	504 445 98	Half clamp	1
?	534 008 99	Cover plate	1
?	534 009 99	Weld on plate	1
?	308 599 99	Bolt	2
?	509 310 98	Locking plate	1
?	576 160 40	Hose	-2
?	655 649 40	Cable protection hose DN 10	-2
?	515 027 40	Hose connection	6
?	515 029 40	Hose connection	12
?	635 853 40	Hose connection	2
?	515 028 40	Collet	20
?	0443451210	Clip NW 12	12
?	0443551210	Clip NW 12 DOPPEL	40
?	0443452511	Clip NW 25,5	14
?	340 111 99	Washer	60
?	907 854 40	Thread pin	60
?	340 465 99	Washer	60
?	371 257 99	Union nut	10
?	907 080 40	Olive	20
?	906 981 40	Union	10
?	517 291 98	Union	6
?	374 428 99	Union	4
?	374 443 99	Union	6
?	373 772 99	Union	1
?	516 741 98	Union	4
?	516 839 98	Union	1
?	512 273 98	Socket	3
?	942 849 40	Pipe assy.	1
?	922 128 40	Pipe assy. Ш 25	1
?	935 517 40	Pipe assy. Ш 25	1
?	935 518 40	Pipe assy.	1
?	935 521 40	Pipe assy.	1
?	935 519 40	Pipe assy.	1
?	371 271 99	Union nut	10
?	371 259 99	Union nut	6
?	371 264 99	Union nut	15
?	906 868 40	Olive	15
?	906 347 40	Olive	6
?	371 867 99	Breech block	3
?	918 209 40	Angle	1
?	516 837 98	Union	1
?	515 951 98	Union	1
?	516 741 98	Union	1
?	517 165 98	Hose assy. DN 20x3100 lg.	1
?	936 979 40	Thread plate	2

Komatsu PC5500-6 S/N 15166 parts catalog PDF

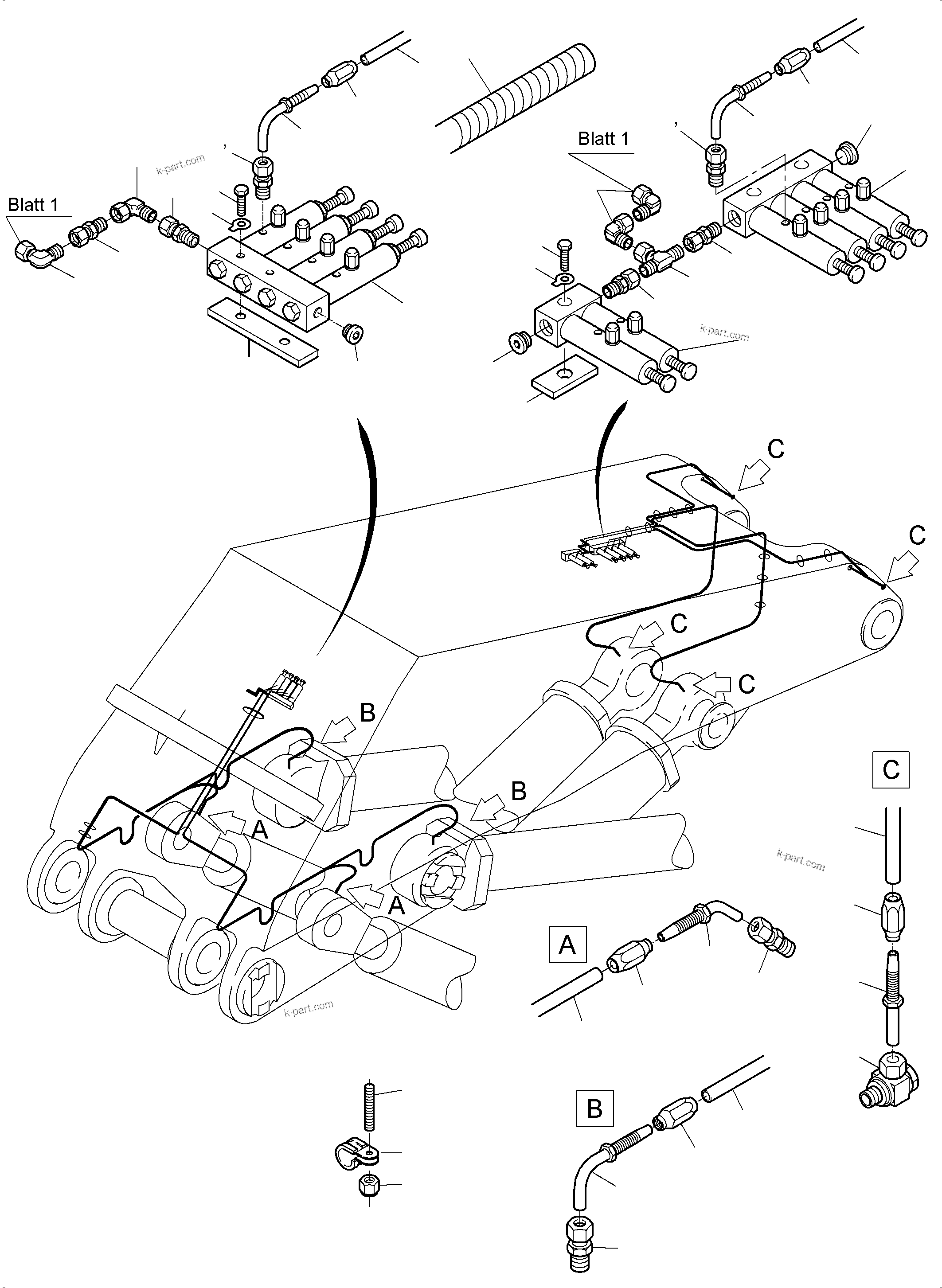

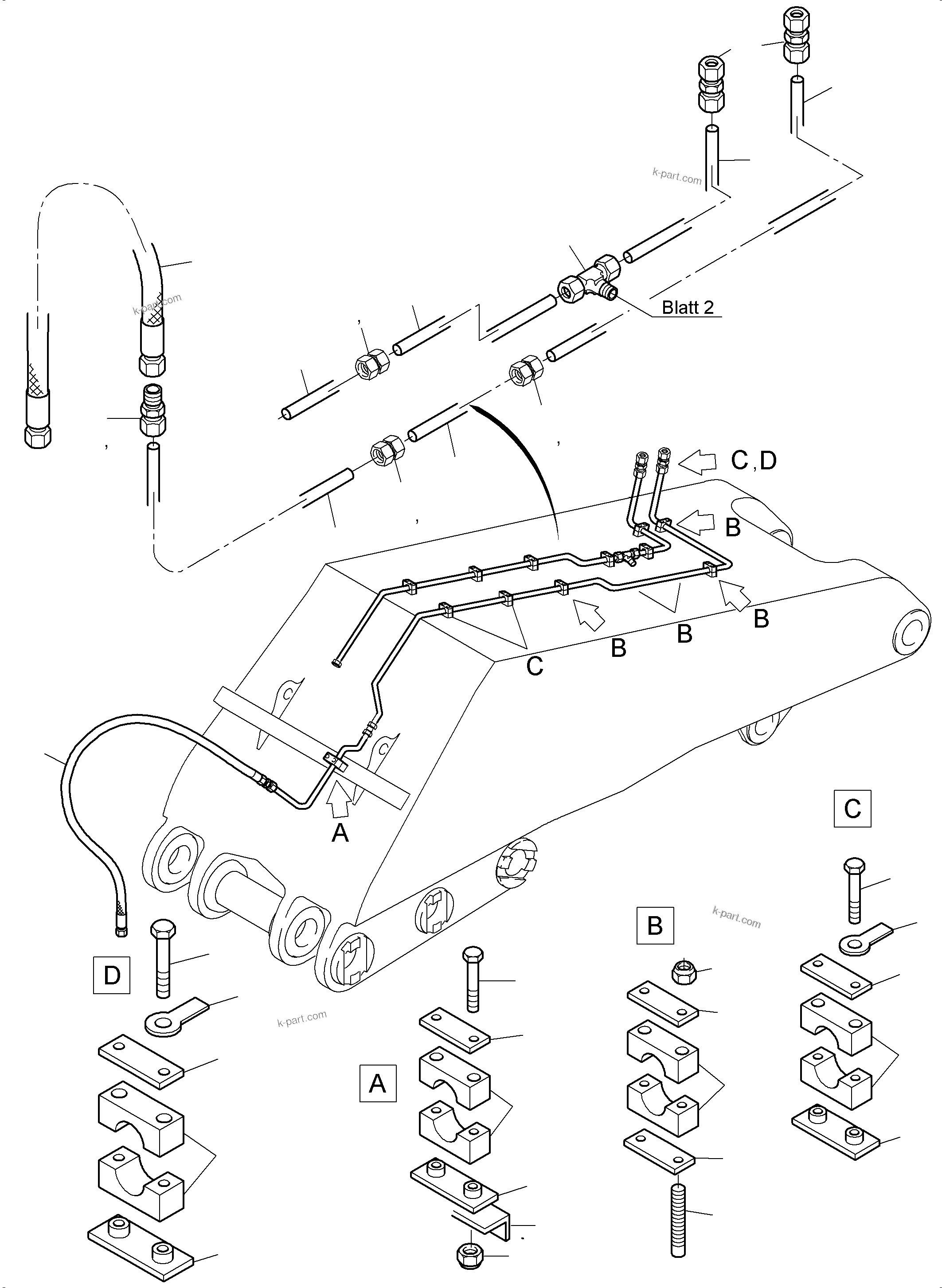

BOOM - CENTRAL LUBRICATION (BBE), ADD. LUBRICTION CIRCLE (515-2331a) in PC5500-6 S/N 15166. Diagram image and parts list.
