Diagram image 1 of 6

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?		Operator's cab assy.	-2
?		Drivers seat, parts page see machine card	1
?		Co-drivers seat, parts page see machine card	1
?		Console	2
?		Pin	2
?		Pin	2
?	350 378 99	Bolt	8
?	772 076 73	Cap	4
?		Washer	4
?		Spacer	4
?	768 193 73	Bolt	4
?	772 031 73	Nut	4
?	145 831 40	Clamp	1
?	350 378 99	Bolt	1
?	799 322 73	Cover plate	2
?	799 323 73	Cover plate	2
?	799 324 73	Cover plate	2
?	799 325 73	Corrugated tube	2
?	799 326 73	Cover plate	2
?	951 326 40	Union	4
?	951 327 40	Nut	2
?	307 406 99	Screw	16
?	340 463 99	Washer	18
?	509 870 98	Nut	10
?	510 321 98	Washer	19
?	813 055 73	Belt	1
?	307 429 99	Screw	4
?	343 869 99	Spring lockwasher	4
?		Blind rivet-nut	2
?		Cover	1
?	514 217 98	Bolt	27
?	770 081 73	Blind rivet-nut	5
?	790 930 73	Flap	1
?		Hinge	2
?	510 875 98	Nut	8
?	518 801 98	Bolt	8
?		Lock with lock washer	1
?		Blind rivet	2
?	518 294 98	Washer	8
?	813 012 73	Safety lever assy.	1
?	793 737 73	Tension spring	1
?	319 421 99	Bolt	4
?		Arm	1
?		Plate	1
?		Lever	1
?	796 976 73	Hood	1
?		Plate	1
?		Switch assy.	1
?	340 507 99	Washer	4
?		Cnop	1
?	793 758 73	Switch	2
?		Fire extinguisher	1
?	307 427 99	Screw	2
?		Holding device - fire extinguisher	1
?		Air outlet	1
?		Bolt	2
?		Bolt	6
?	790 553 73	Air jet	2
?	793 735 73	Cover plate	1
?	790 432 73	Contact tape	-2
?	167 698 40	Dressing hook	2
?	504 784 98	Screw	20
?	500 286 99	Washer	4
?	334 649 99	Nut	4
?	790 368 73	Coat hook	1
?	518 936 98	Bolt	6
?		Angle	1
?		Cover plate	1
?		Platform plate	1
?		Contact tape	-2
?		Contact tape	-2
?	769 602 73	Handle	1
?	321 205 99	Bolt	2
?		Resilient sleeve	2
?	797 588 73	Hammer	1
?	797 589 73	Retainer	1
?	798 875 73	Table plate assy.	1
?	769 646 73	Ice box door	1
?	770 071 73	Hinge-ice-box door	2
?		Handle-ice box door	1
?		Frame ice box	1
?	798 888 73	Ice box assy.	1
?	319 132 99	Bolt	7
?	350 491 99	Washer	7
?	332 197 99	Nut	4
?		Hose	-2
?		Clamp	-2
?	510 746 98	Resilient sleeve	5
?	502 750 98	Bolt	5
?	798 819 73	Controller modul to. Fig.-No.85	1
?		Plate	1
?		Seal	2
?	514 180 98	Bolt	16
?	340 654 99	Washer	16
?		Blind rivet-nut	8
?	793 801 73	Filter box	1
?	793 800 73	Filter box	1
?		Filter frame	1
?		Bolt	8
?	793 803 73	Filter mat	1
?		Filter retainer	1
?		Filter frame	1
?		Filter mat	1
?	799 664 73	Retaining plate assy.	6
?	799 665 73	Retaining plate	6
?	799 666 73	Round air nozzles	12
?	518 943 98	Bolt	28
?	769 635 73	Hot air jet	7
?	769 637 73	Hot air jet, long	4
?		Step protection	2
?		Speed nut	4
?		Round air nozzles	1
?	790 462 73	Fan	1
?	770 089 73	Thremostat	1
?		Compressor	1
?		Compressor set	1
?	769 615 73	Antenna	1
?		Extension cable	1
?	518 942 98	Bolt	8
?		Extension cable	1
?	896 705 40	Pair of speakers assy.	1
?	797 854 73	Loudspeaker	2
?	797 855 73	Loudspeaker cover black	2
?	790 246 73	Dome lamp assy.	4
?		Dome lamp	4
?		Conection ring	4
?	796 194 73	Plug housing	4
?		Tab	8
?	769 611 73	Push-toggle switch	2
?	769 612 73	Graphical symbol - spotlight	1
?	769 613 73	Graphical symbol - indoor lighting	1
?	769 614 73	Tail piece	2
?	440 307 99	Socket	4
?	796 187 73	Cigarette lighter	1
?		Cable conduit	1
?	769 589 73	Switch	1
?	794 380 73	Lamp	1
?		Bulb	1
?	504 783 98	Bolt	2
?	334 649 99	Nut	2
?	500 286 99	Washer	2
?	896 732 40	Ashtray	1
?	516 137 98	Bolt	2
?	510 875 98	Nut	2
?		Plate	1
?	518 941 98	Bolt	12
?	933 358 40	Plate	1
?	984 487 40	Cable lever lock 1	1
?	984 488 40	Cable lever lock 2	1
?	984 489 40	Cable lever lock 3	1
?	989 316 40	Angle	1
?	508 673 98	Bolt	2
?	318 131 99	Bolt	2
?	515 588 98	Nut	4
?	941 880 40	Plug	1
?	0819213400	Wedge	1
?	0819105420	Female contact	1
?	941 791 40	Rubber grommet	1
?	940 459 40	Insulating tube B3x0,4	-2
?	22U 06 22360	Switch	1
?	941 777 40	Plate	1
?	174 411 40	Cable strap	1
?	941 881 40	Pug	2
?	081 921 33 00	Wedge	2
?	0819105320	Pin contact	6
?	907 641 40	Wire end ferrule	6
?	940 464 40	Insulating tube B8x0,7	-2

Komatsu PC4000-6E S/N 08286 parts catalog PDF

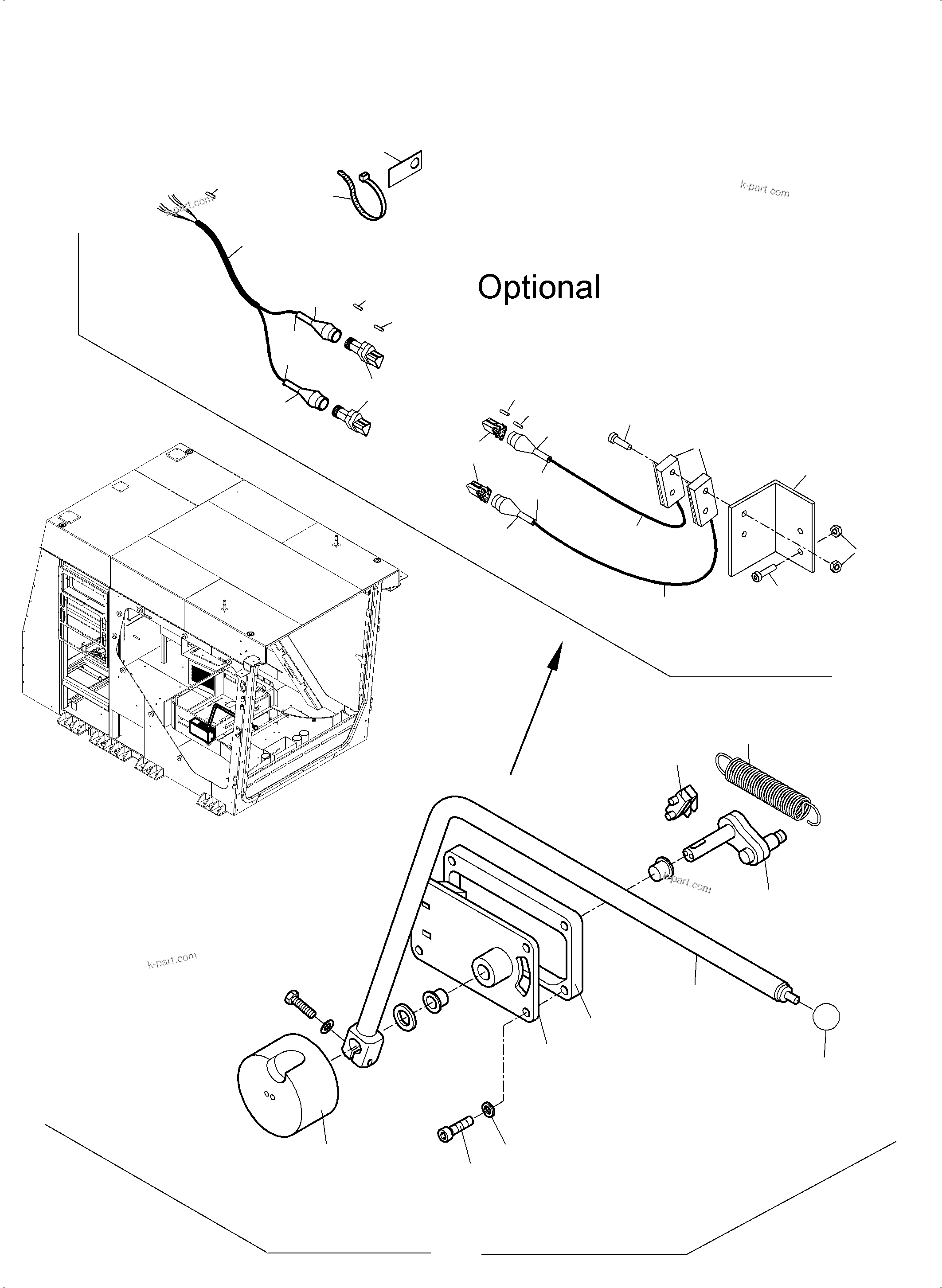

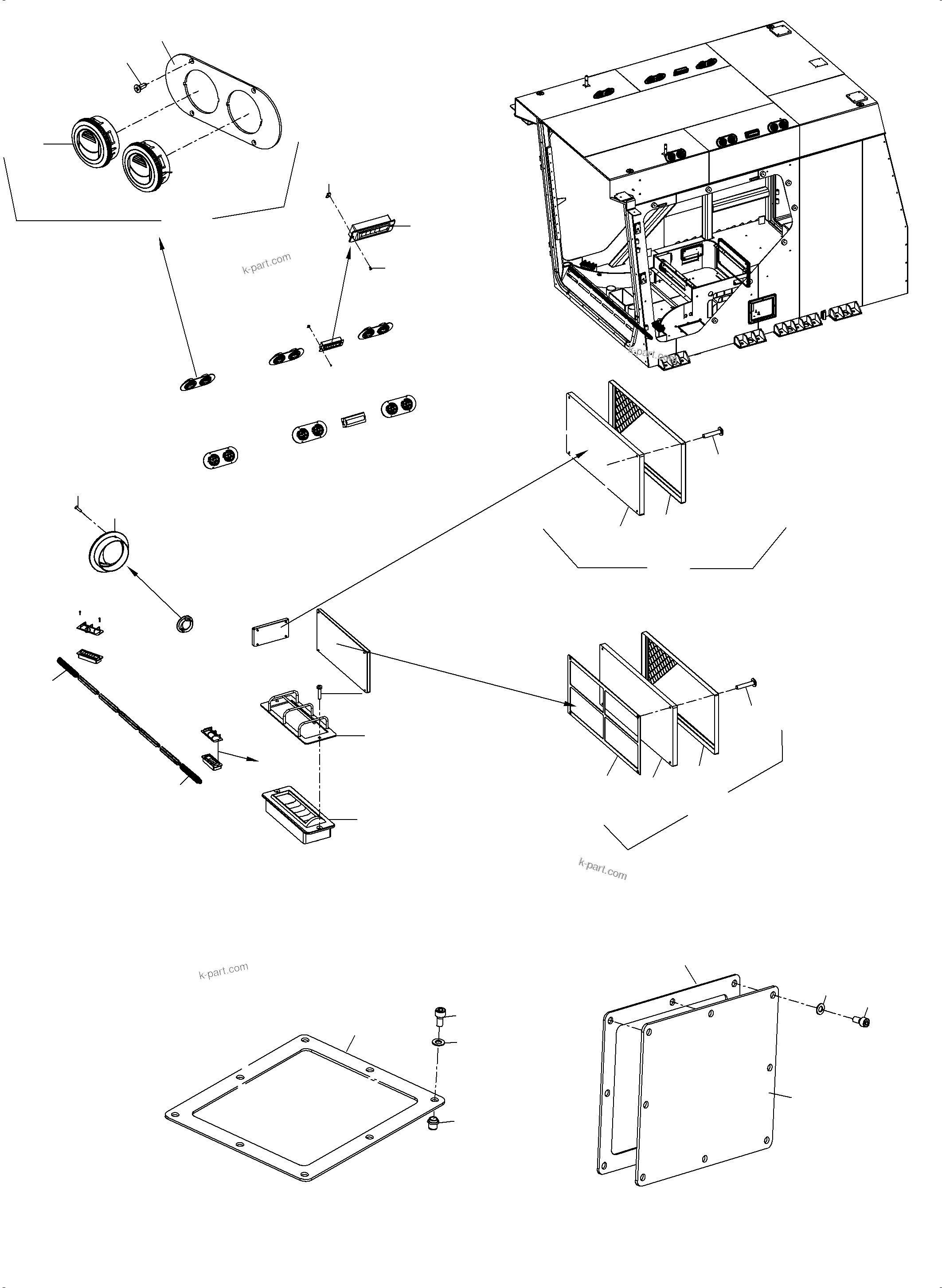

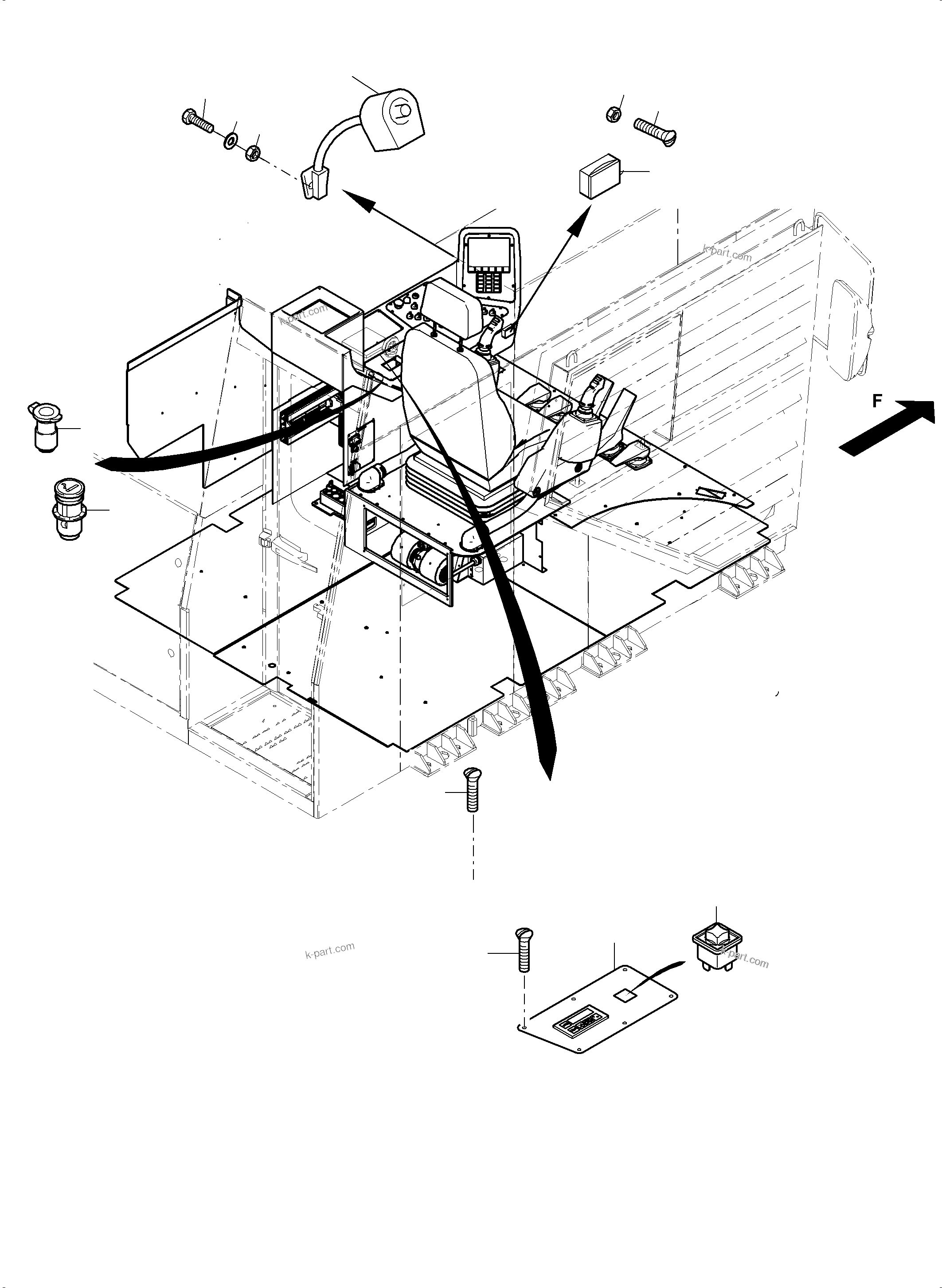

OPERATOR'S CAB PART 1 (991-1583) in PC4000-6E S/N 08286. Diagram image and parts list.
