Diagram image 1 of 5

PC3000-6 S/N 46188

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46188

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46188

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46188

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46188

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	929 864 40	Switch cabinet w/o. electr. parts	1
?	764 789 73	Key	2
?	764 947 73	Locking bar	10
?	764 949 73	Seal	1
?	765 892 73	Handle	2
?	057 278 40	Socket	1
?	320 975 99	Screw	2
?	322 378 40	Diode array	4
?	891 034 40	Protection cap assy.	2
?	490 929 40	Assembly rail	2
?	655 416 40	Sectional plate	10
?	323 237 40	Wiring terminal	5
?	500 106 98	Bolt	44
?	334 599 99	Nut	48
?	907 821 40	Breaker 1 A	1
?	907 951 40	Rail collector	-2
?	356 265 40	Clamp	21
?	270 288 40	Cable channel ca. 1400 lg.	-2
?	907 830 40	Breaker 25 A	3
?	907 827 40	Breaker 16 A	12
?	907 828 40	Breaker 6 A	3
?	907 839 40	Breaker 50 A	3
?	907 829 40	Breaker 10 A	7
?	655 486 40	Pickup module unit	1
?	655 487 40	Pickup module unit	1
?	940 021 40	Relay	14
?	323 910 40	Relay socket	14
?	323 911 40	Retainer	14
?	940 020 40	Relay	47
?	592 338 40	Relay socket	47
?	414 369 40	Spring retainer	47
?	896 581 40	Power breaker	2
?	323 590 40	Switch modul	4
?	795 135 73	Multimonitor	1
?	494 086 40	Line divider EFD	1
?	414 649 40	Fuel indication EFM	1
?	899 301 40	Converter	6
?	323 346 40	Touch contact	5
?	635 318 40	Connection cable to fig-nos. 24,25	1
?	894 594 40	Cable V 24	1
?	323 233 40	Wiring profile ca. 700mm	-2
?	323 234 40	Cover 25 BN	-2
?	896 747 40	Cable channel	-2
?	490 889 40	Series terminal	3
?	932 553 40	Breaker 63A	1
?	907 822 40	Breaker 6A	1
?	324 025 40	Resistor clamp	3
?	603 346 40	Voltage measuring clamp	1
?	907 481 40	Time lag relay	4
?	896 546 40	Time lag relay	5
?	907 482 40	Wiper relay	4
?	655 898 40	Cycle relay	1
?	906 613 40	Cover plate	25
?	906 612 40	Through clamp 2,5	453
?	906 774 40	Cover plate 10,0	1
?	906 773 40	Cover plate 16,0	2
?	906 772 40	Cover plate 6,0	5
?	906 768 40	Through clamp 6,0	5
?	323 943 40	Sleeve marker	50
?	323 942 40	Sleeve marker	50
?	270 318 40	Sleeve marker	50
?	323 944 40	Sleeve marker	50
?	906 770 40	Through clamp 10,0	5
?	515 213 40	Cable 1mm2	-2
?	655 675 40	Cable 6mm2	-2
?	906 614 40	Bridging comb 2-fold 2,5	30
?	906 615 40	Bridging comb 3-fold 2,5	20
?	906 616 40	Bridging comb 4-fold 2,5	20
?	906 617 40	Bridging comb 5-fold 2,5	10
?	906 618 40	Bridging comb 10-fold 2,5	1
?	906 630 40	Protective wire clip 2,5	68
?	906 769 40	Through clamp 16,0	1
?	461 703 40	Terminal M150/35	4
?	795 140 73	Socket	4
?	907 477 40	Cable union DN 12	3
?	795 141 73	Socket	11
?	907 691 40	Cable union DN 36	1
?	655 685 40	Dust cap	1
?	551 867 40	Clasp	2
?	515 218 40	Cable 16mm2	-2
?	907 479 40	Cable union DN 29	3
?	058 190 40	Diode	1
?	906 007 40	Pulse relay	1
?	896 747 40	Cable channel 100x100	-2
?	792 806 73	Marker set	1
?	906 623 40	Marking strip	8
?	308 436 99	Bolt	4
?	510 741 98	Resilient sleeve	4
?	896 716 40	Hour meter	1
?	896 488 40	Camswitch	2
?	795 142 73	Socket	2
?	795 143 73	Socket	3
?	795 144 73	Socket	3
?	795 145 73	Socket	9
?	931 333 40	Mounting plate	1
?	795 122 73	Sealing plate	100
?	795 146 73	Busching	530
?	795 147 73	Bushing	76
?	795 148 73	Nut	15
?	795 149 73	Lock washer	15
?	795 150 73	Nut	16
?	795 151 73	Lock washer	16
?	319 059 99	Bolt	32
?	507 025 98	Nut	32
?	517 335 98	Plug	1
?	517 333 98	Plug	1
?	517 332 98	Plug	3
?	319 013 99	Bolt	10
?	343 103 99	Lock washer	10

Komatsu PC3000-6 S/N 46188 parts catalog PDF

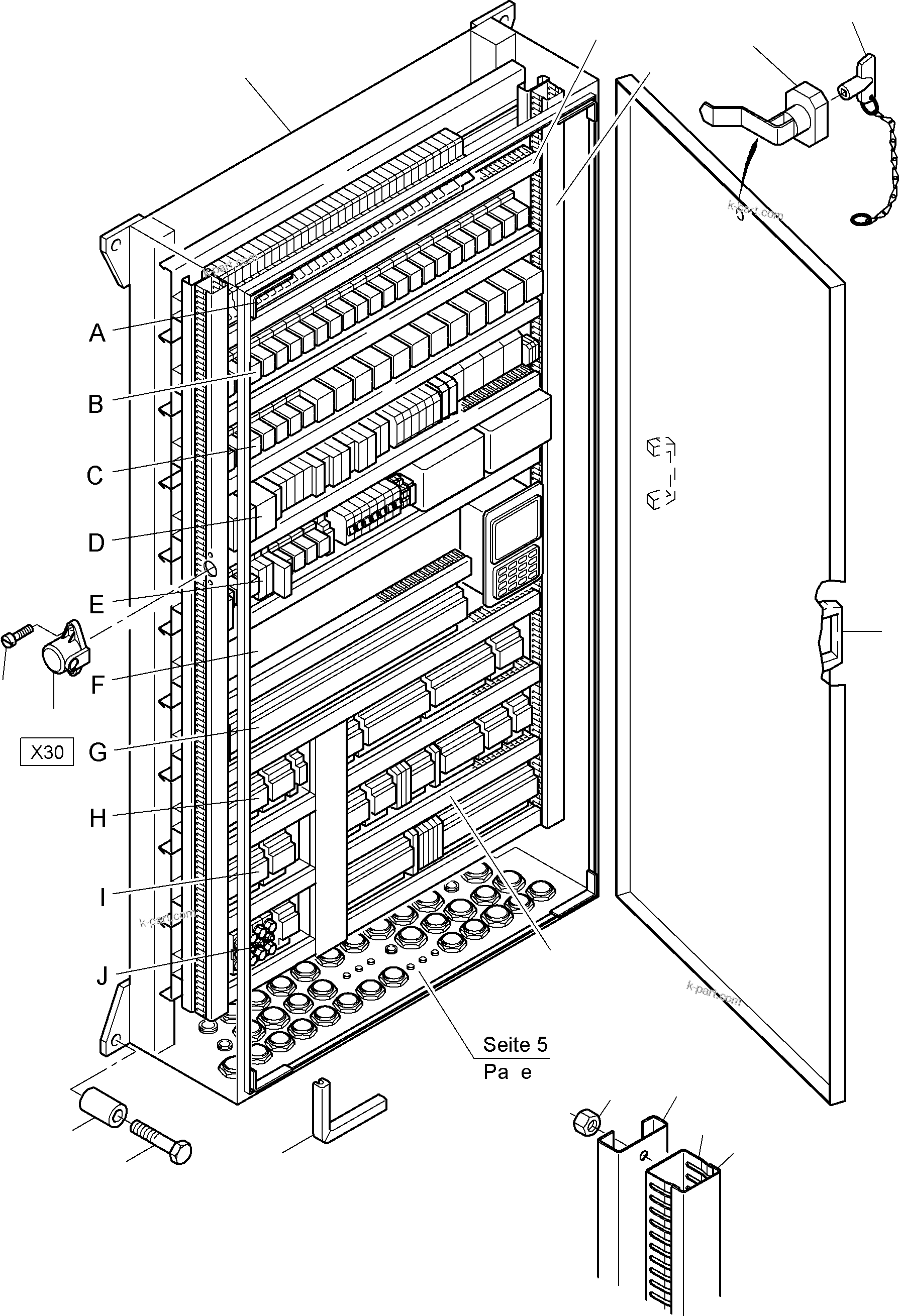

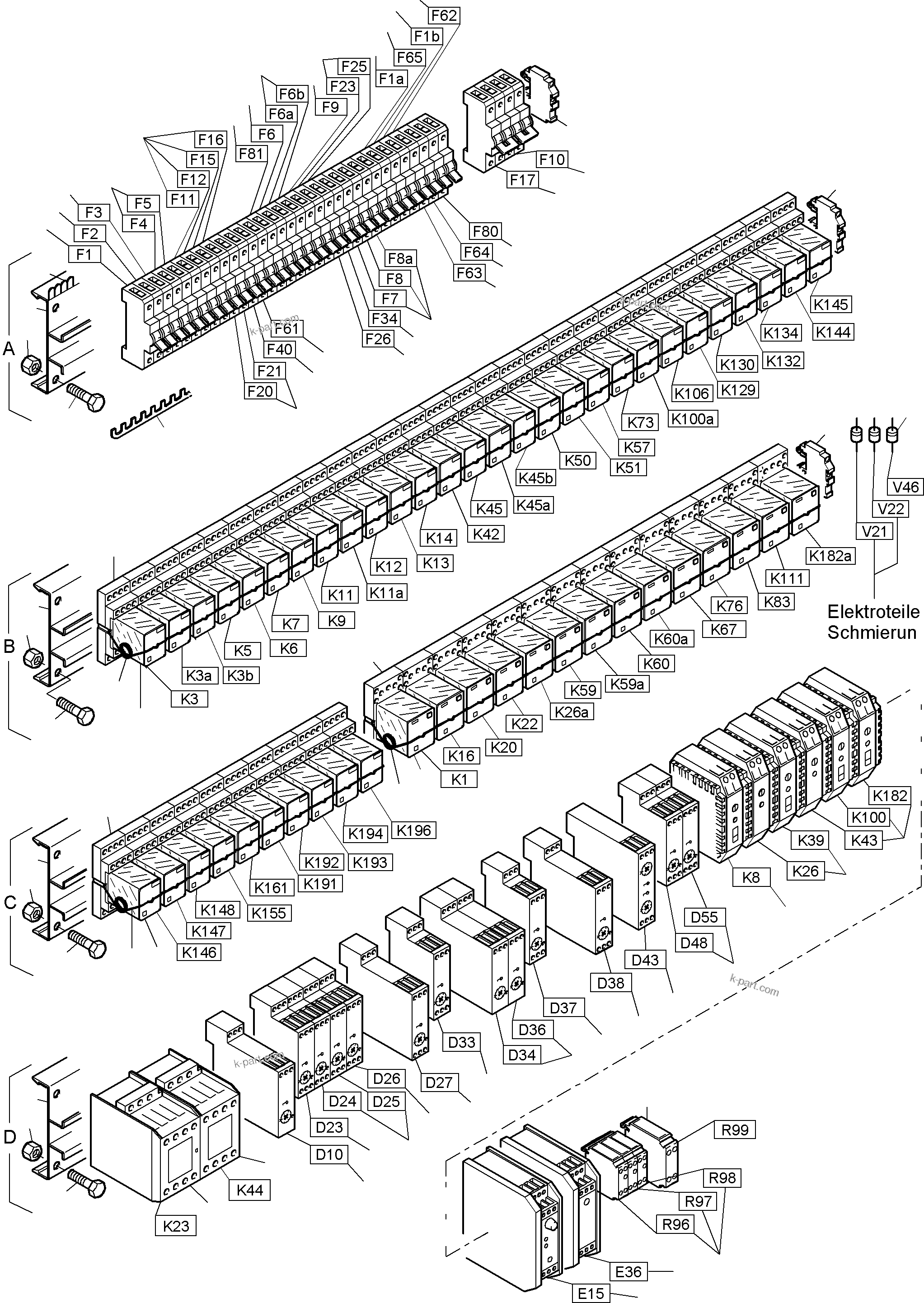

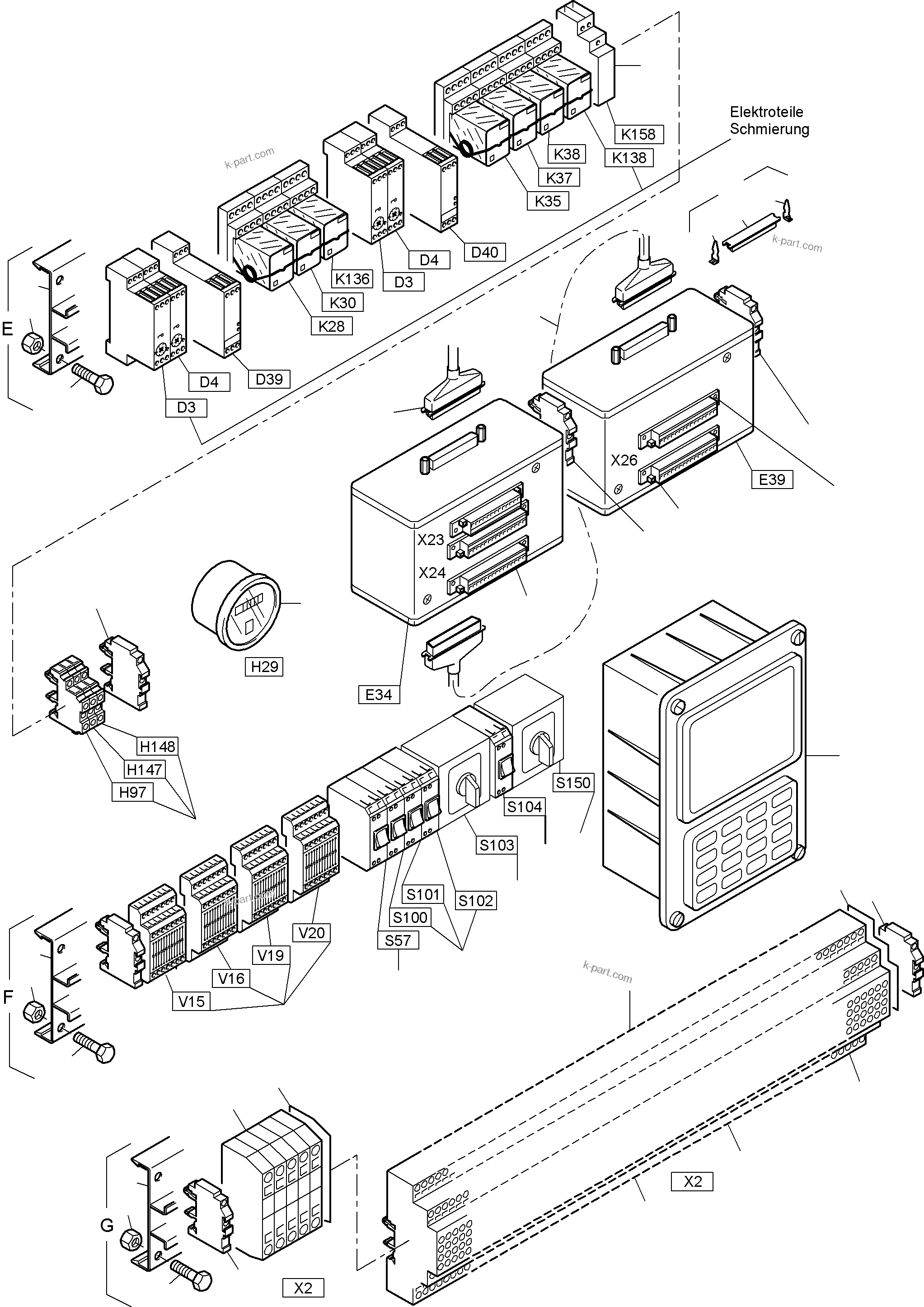

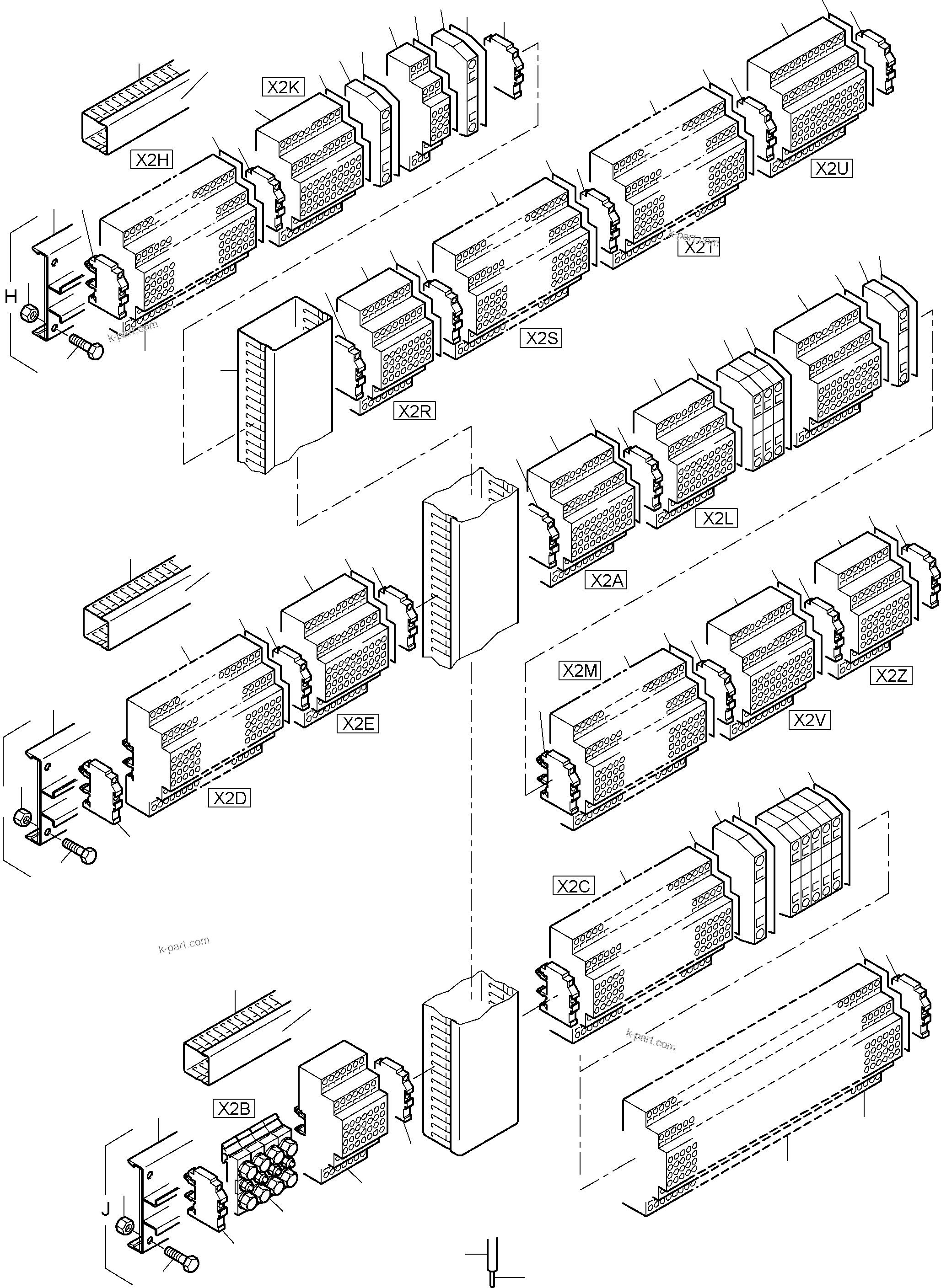

MAIN SWITCH BOX IN CAB SUPPORT (485-2167d) in PC3000-6 S/N 46188. Diagram image and parts list.
