Diagram image 1 of 4

PC5500-6E S/N 15089

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15089

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15089

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15089

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	953 536 40	Bullclam bucket boom 7,6 m	1
?	911 043 40	Pin (cold weather design)	2
?	911 044 40	Pin (cold weather design)	2
?	911 045 40	Pin (cold weather design)	2
?	627 572 40	Freeze-in bush	2
?	907 022 40	Pin seal ring	4
?	932 140 40	Flanged bush	4
?	907 028 40	Pin seal ring	4
?	911 046 40	Axle stirrup	4
?	911 047 40	Ring	2
?	911 048 40	Cover	2
?	900 750 40	Axle stirrup	4
?	911 049 40	Ring	2
?	911 134 40	Cover	2
?	911 135 40	Axle stirrup	4
?	911 136 40	Ring	2
?	890 989 40	Cover	2
?	307 829 99	Bolt	32
?	517 123 98	Lock washer	63
?	890 939 40	Angle	1
?	301 894 40	Angle	3
?	301 893 40	Angle	2
?	911 138 40	Angle assy.	4
?	504 445 98	Pair of Clamps	52
?	534 008 99	Cover plate	73
?	510 151 98	Bolt	140
?	517 118 98	Lock washer	12
?	504 446 98	Pair of Clamps	18
?	504 448 98	Flange	28
?	504 449 98	Ring	34
?	385 243 40	Flange seal	42
?	319 313 99	Bolt	120
?	504 662 98	Nut	144
?	319 305 99	Bolt	24
?	504 898 98	Flange	12
?	504 461 98	Ring	6
?	502 538 98	Bolt	24
?	940 323 40	Hose assy. DN 50x2600	2
?	940 380 40	Hose assy. DN 50x2700	2
?	940 386 40	Hose assy. DN 50x3200	4
?	940 328 40	Hose assy. DN 50x3200	6
?	303 983 40	Angle	3
?	792 466 73	Pipe assy. Ш 65	1
?	792 467 73	Pipe assy. Ш 65	1
?	792 468 73	Pipe assy. Ш 65	1
?	792 469 73	Pipe assy. Ш 65	1
?	792 470 73	Pipe assy. Ш 65	1
?	792 471 73	Pipe assy. Ш 65	1
?	792 472 73	Pipe assy. Ш 65	1
?	792 473 73	Pipe assy. Ш 65	1
?	792 474 73	Pipe assy. Ш 65	2
?	792 475 73	Pipe assy. Ш 65	2
?	792 476 73	Pipe assy. Ш 65	2
?	793 092 73	Pipe assy. Ш 65	6
?	932 141 40	Angle	1
?	307 826 99	Bolt	3
?	332 355 99	Nut	3
?	922 116 40	Ring	2
?	952 786 40	Distribution block assy.	1
?	949 447 40	Strip	1
?	504 853 98	Pair of Clamps	6
?	505 212 98	Grommet	6
?	502 618 98	Pair of Clamps	1
?	504 926 98	Grommet	1
?	334 601 99	Nut	12
?	534 004 99	Cover plate	1
?	507 037 98	Nut	2
?	674 474 40	Angle	4
?	561 548 40	Angle	2
?	647 325 40	Angle	1
?	922 244 40	Pin with plate	2
?	908 658 40	Connector plate	2
?	307 886 99	Bolt	4
?	340 471 99	Washer	4
?	502 965 98	Cover plate	2
?	502 879 98	Bolt	8
?	334 600 99	Nut	148
?	935 549 40	Guard plate	1
?	935 546 40	Guard plate	2
?	943 153 40	Guard plate	5
?	502 658 98	Pair of clamps	1
?	534 009 99	Weld on plate	3
?	308 613 99	Bolt	6
?	943 156 40	Retainer	4
?	500 399 98	Weld on plate	14
?	504 854 98	Grommet	14
?	509 064 98	Pair of clamps	14
?	304 352 99	Bolt	28
?	307 806 99	Bolt	8
?	943 154 40	Angle	1

Komatsu PC5500-6E S/N 15089 parts catalog PDF

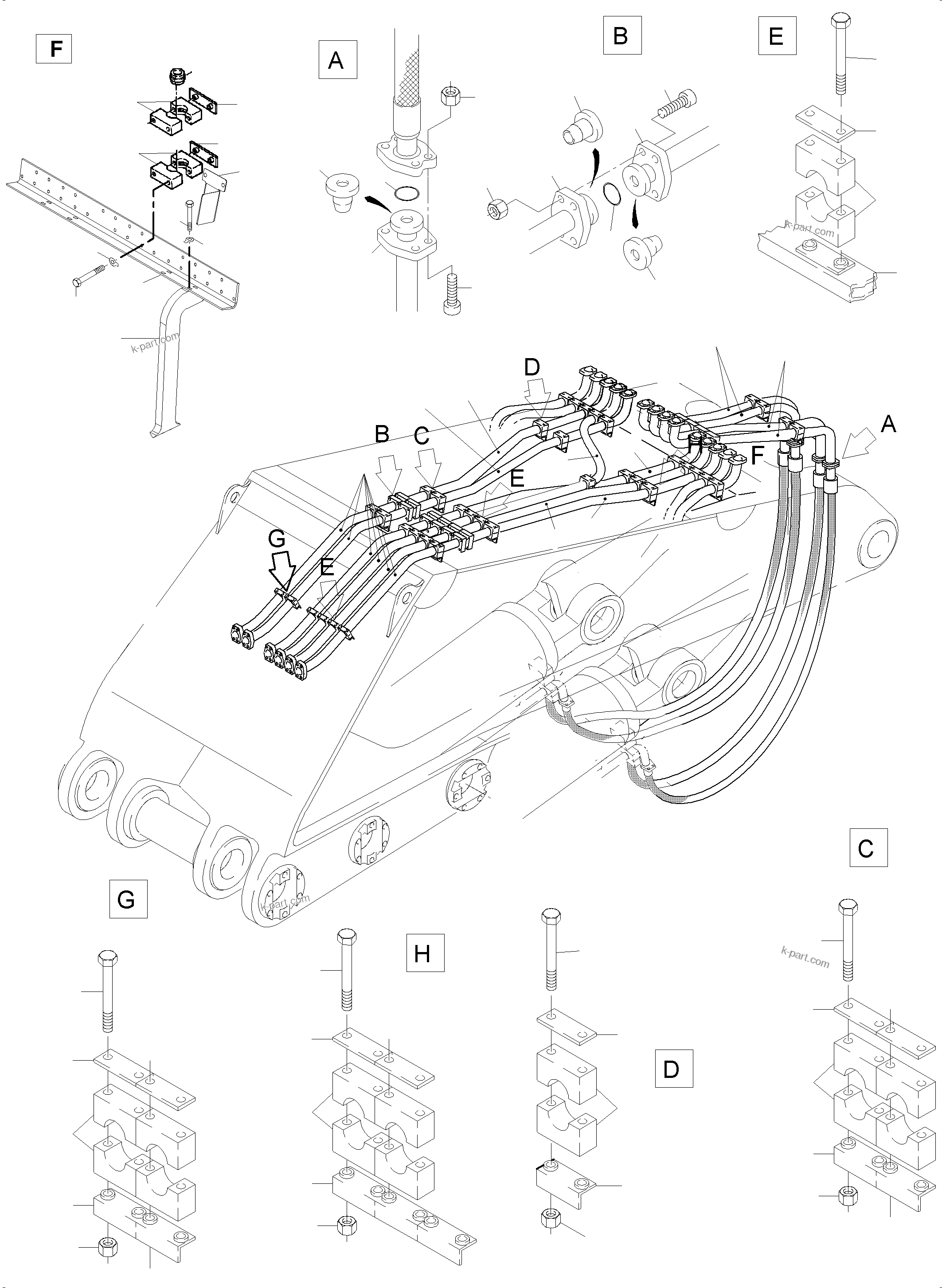

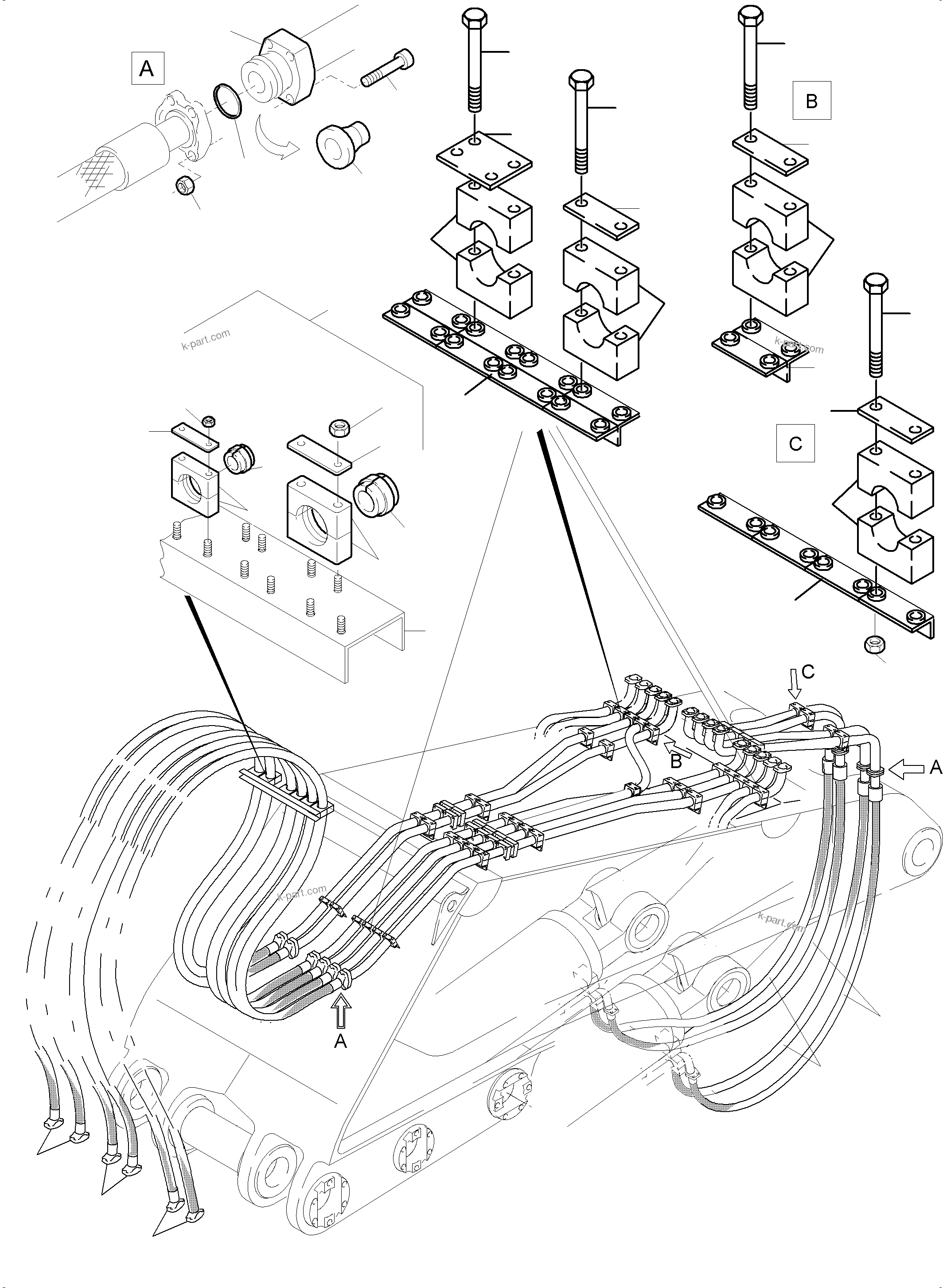

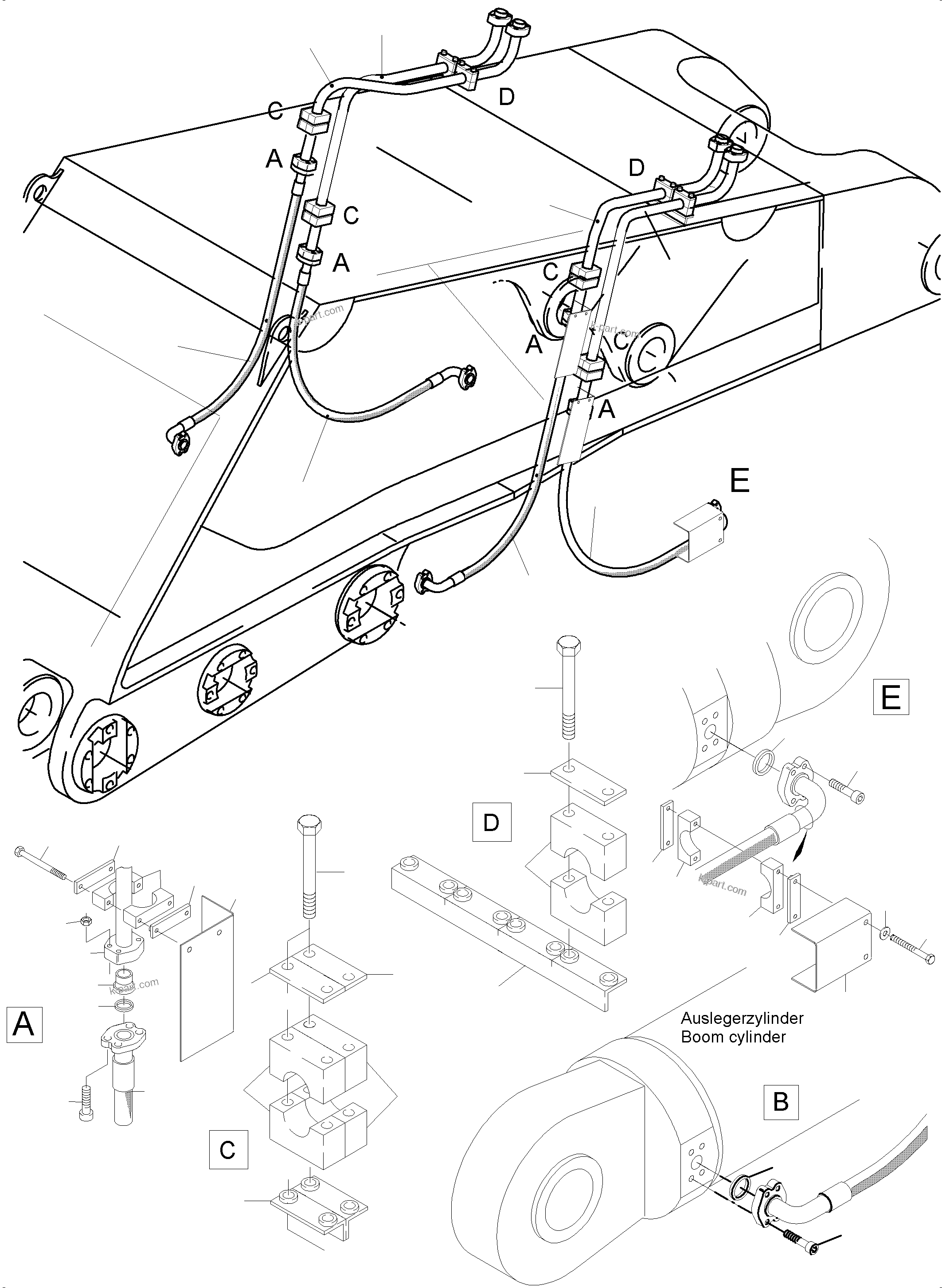

BOOM 7.6 M (515-4016f) in PC5500-6E S/N 15089. Diagram image and parts list.
