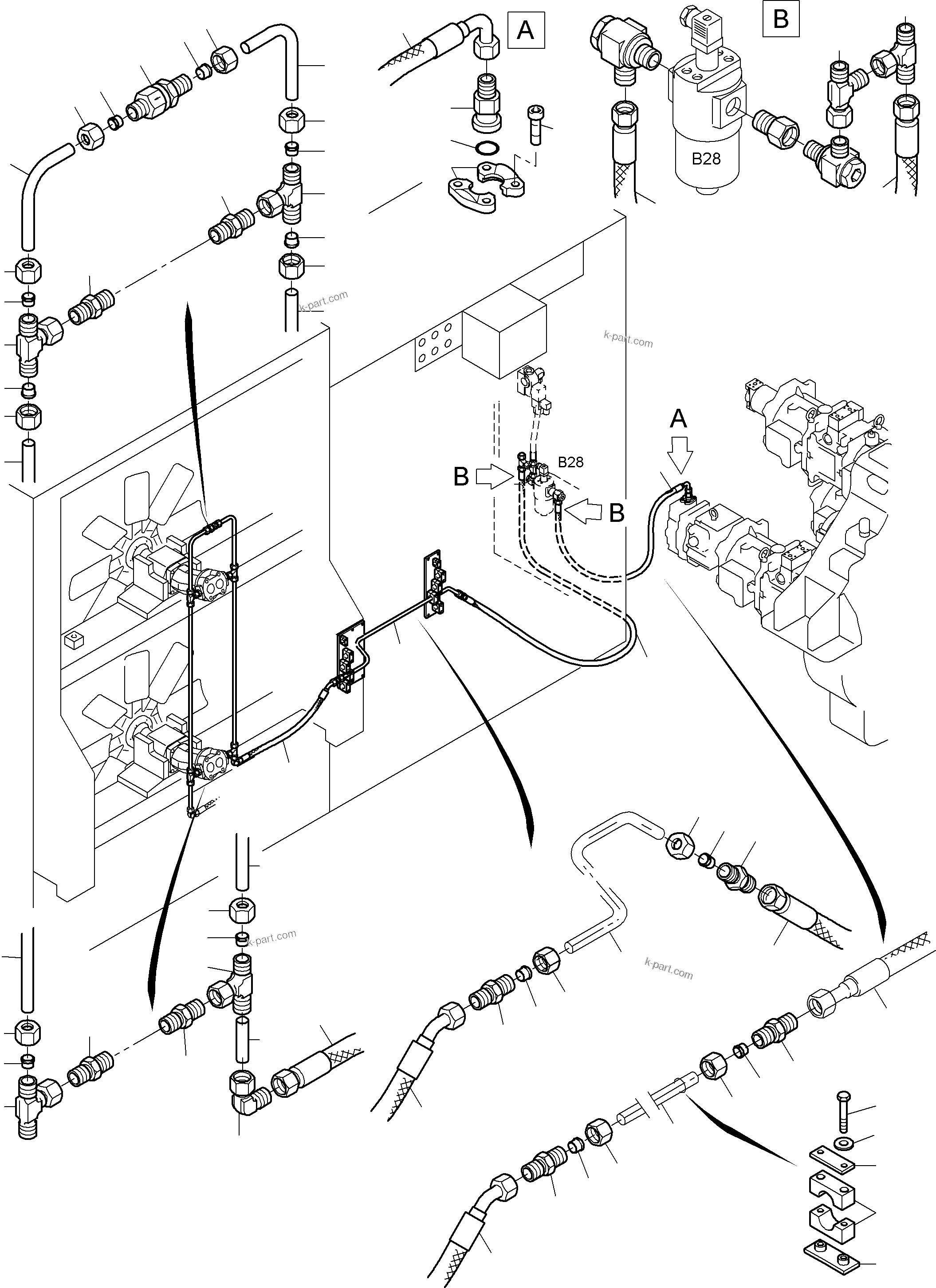

Diagram image 1 of 2

PC3000-6 S/N 46213

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46213

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	923 993 40	Pipe	2
?	371 264 99	Union Nut	12
?	906 868 40	Olive	12
?	374 414 99	Socket	4
?	516 853 40	Pipe	1
?	906 938 40	Valve	1
?	516 740 98	Socket	4
?	368 344 40	Pipe	1
?	516 837 98	Socket	1
?	517 764 98	Hose assy. DN 25x750	1
?	928 873 40	Pipe	1
?	374 443 99	Socket	4
?	006 632 98	Half flange	8
?	324 524 40	Flange seal	2
?	319 148 99	Bolt	8
?	907 735 40	Flange connection	1
?	517 786 98	Hose assy. DN 32x1150	1
?	517 729 98	Hose assy. DN 25x3600	1
?	928 870 40	Console	1
?	928 875 40	Console	1
?	510 745 98	Resilient sleeve	8
?	307 810 99	Bolt	8
?	533 998 99	Pair of clamps	2
?	308 576 99	Bolt	4
?	509 276 98	Locking plate	2
?	930 064 40	Pipe	1
?	930 066 40	Pipe	1
?	930 065 40	Pipe	1
?	928 874 40	Pipe	1
?	534 000 99	Pair of clamps	4
?	502 954 98	Pair of clamps	12
?	534 001 99	Cover Plate	18
?	308 579 99	Bolt	22
?	509 308 98	Locking plate	12
?	534 002 99	Weld on plate	4
?	504 226 98	Pair of clamps	1
?	928 859 40	Pipe	1
?	371 265 99	Union Nut	2
?	906 352 40	Olive	2
?	374 445 99	Socket	2
?	518 339 98	Hose assy. DN 32x880	1
