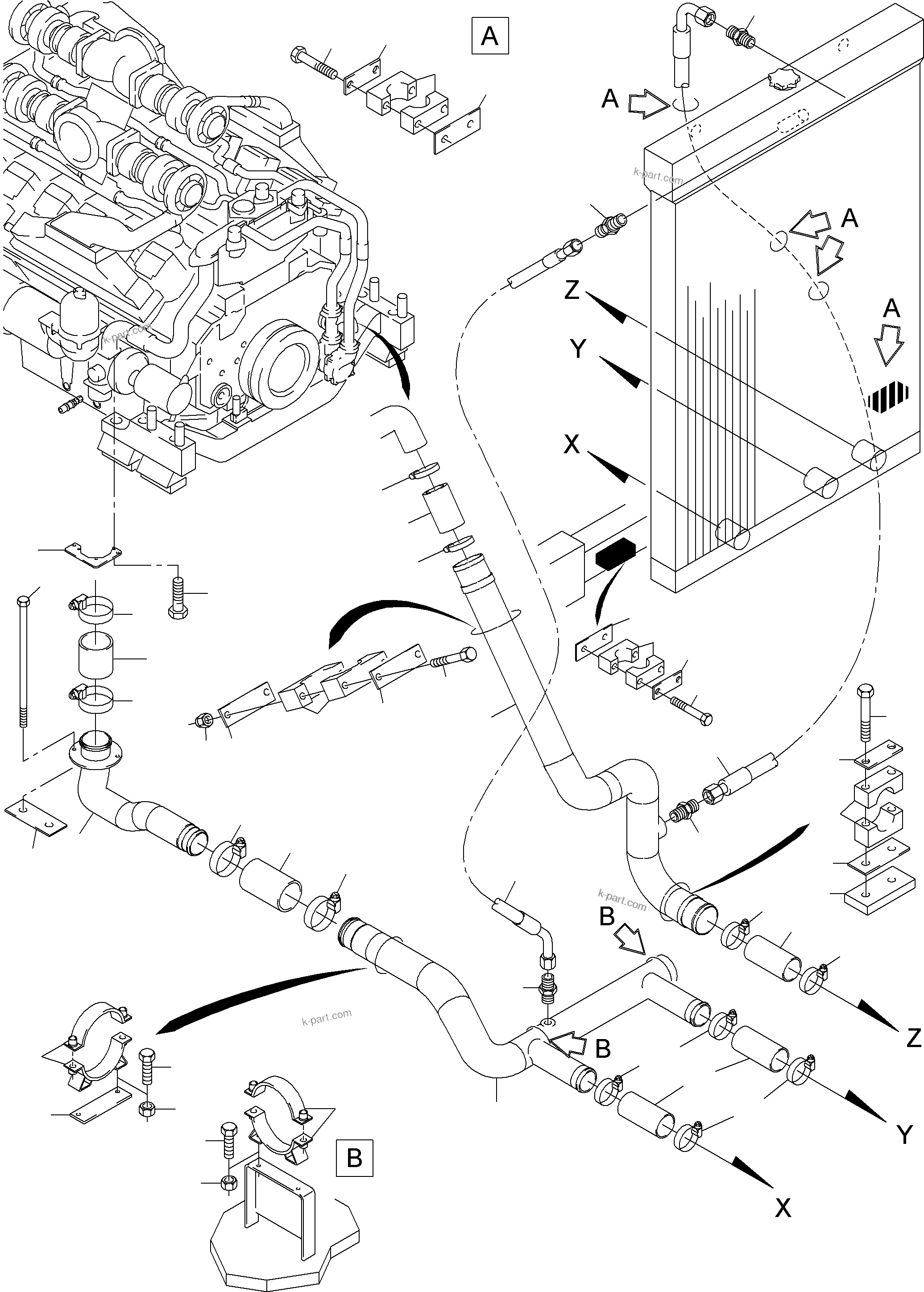

Diagram image 1 of 2

PC4000-6 S/N 08164

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 08164

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	904 608 40	Water pipe, lower	1
?	498 985 40	Plate	1
?	307 782 99	Bolt	3
?	932 705 40	Cooling water hose	1
?	907 090 40	Clamp	4
?	506 701 98	Bolt	2
?	500 399 98	Plate	1
?	902 039 40	Header	1
?	490 020 40	Clamp with console	3
?	908 006 40	Plate	1
?	334 599 99	Nut	6
?	932 708 40	Radiator hose	1
?	907 752 40	Clamp	20
?	908 032 40	Water pipe	1
?	902 048 40	Water pipe	1
?	902 051 40	Water pipe	1
?	902 054 40	Water pipe	1
?	908 030 40	Retainer	1
?	608 197 40	Clamp	7
?	307 780 99	Bolt	14
?	902 057 40	Angle	1
?	515 792 98	Half clamp	4
?	500 398 98	Cover plate	2
?	308 645 99	Bolt	2
?	334 601 99	Nut	2
?	374 415 99	Socket	2
?	516 443 98	Hose assy. DN 50x2550	1
?	906 547 40	Hose assy. DN 08x1550	1
?	906 548 40	Hose assy. DN 08x1650	1
?	374 420 99	Socket	2
?	905 081 40	Retainer	2
?	905 083 40	Plate	1
?	507 037 98	Nut	14
?	170 427 40	Cable strap	2
?	307 837 99	Bolt	2
?	905 084 40	Angle	1
?	906 549 40	Hose assy. DN 25x2700	1
?	374 431 99	Socket	2
?	502 658 98	Half clamp	6
?	504 827 98	Half clamp	8
?	534 008 99	Cover plate	3
?	534 004 99	Cover plate	4
?	534 009 99	Weld on plate	3
?	534 005 99	Weld on plate	4
?	308 581 99	Bolt	8
?	905 082 40	Retainer	6
?	908 031 40	Retainer	4
?	340 465 99	Washer	14
?	307 754 99	Bolt	8
?	308 612 99	Bolt	10
?	928 336 40	Retainer	1
?	932 714 40	Cooling water hose	1
?	932 708 40	Cooling water hose	1
?	932 717 40	Cooling water hose	1
?	932 711 40	Cooling water hose	1
?	932 715 40	Cooling water hose	1
?	932 716 40	Cooling water hose	1

Komatsu PC4000-6 S/N 08164 parts catalog PDF

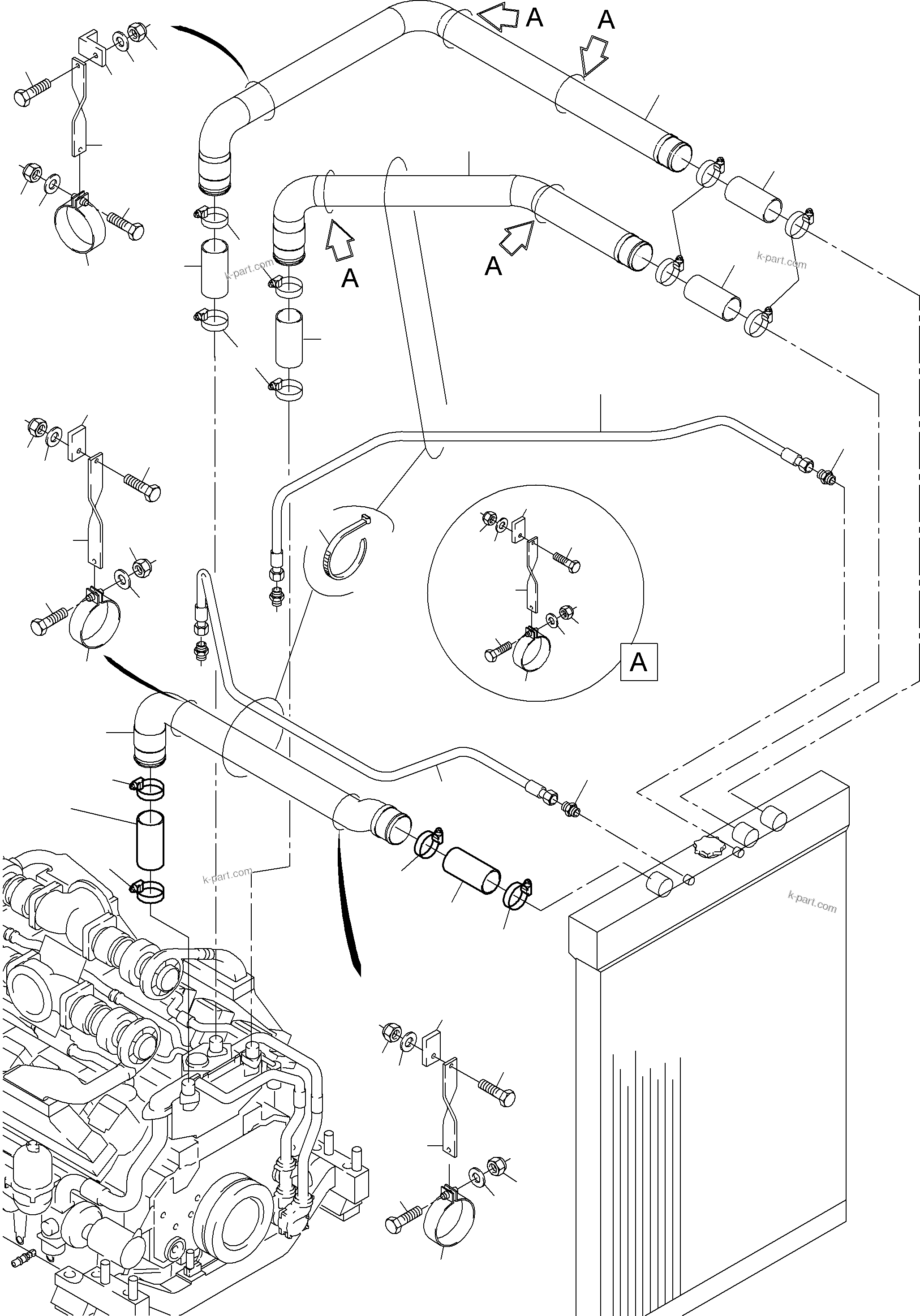

COOLANT WATER LINES (355-1240c) in PC4000-6 S/N 08164. Diagram image and parts list.
