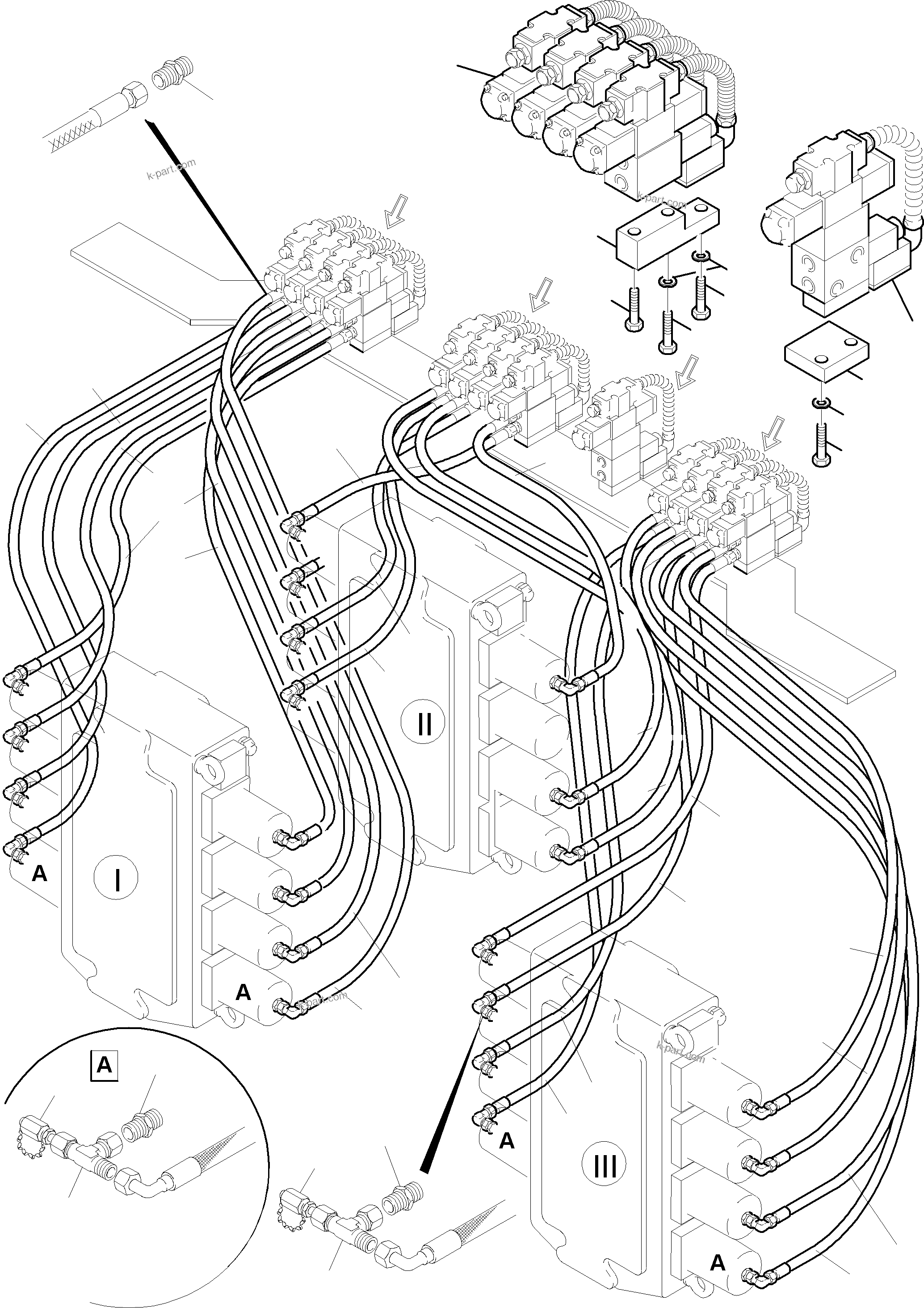

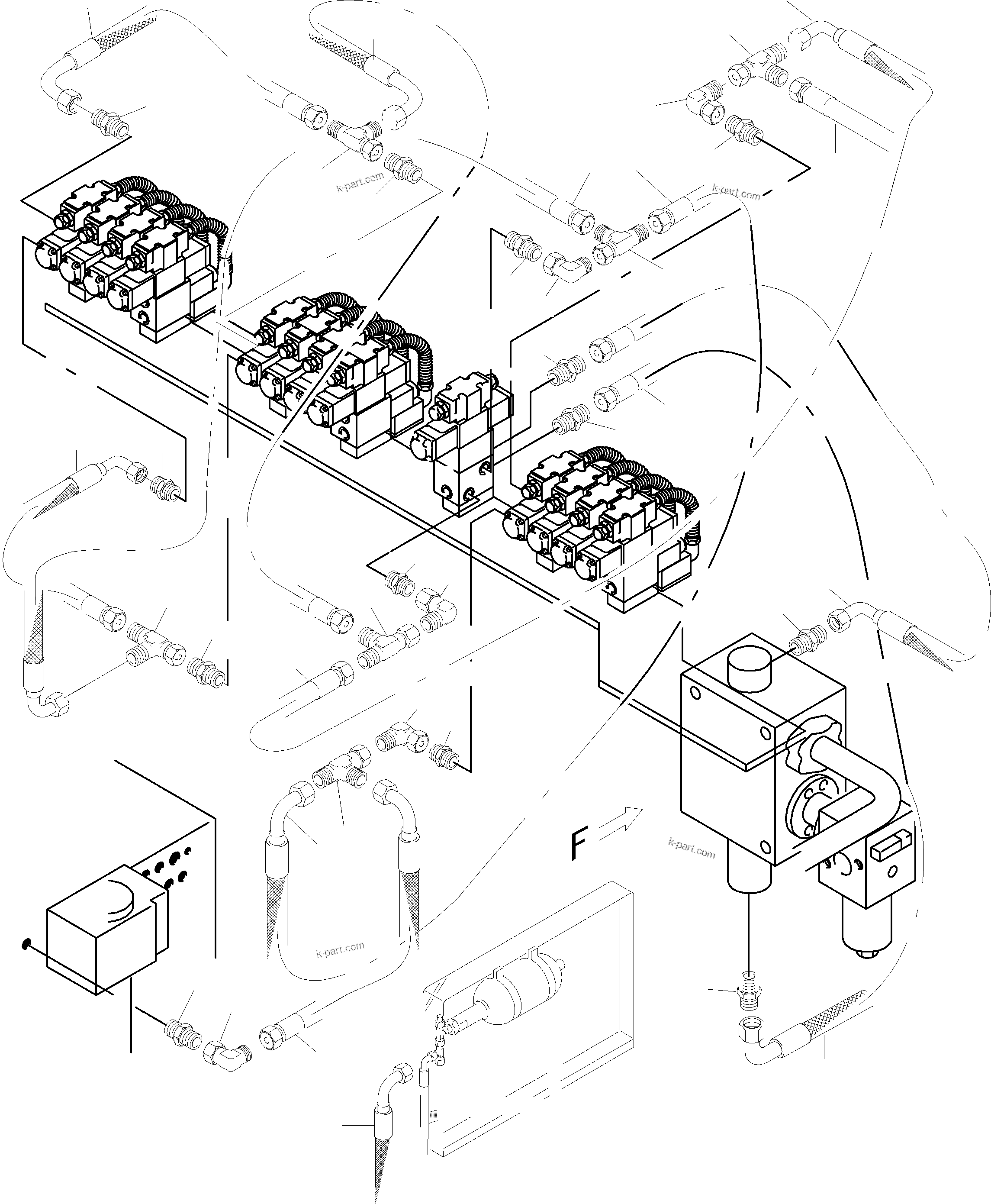

Diagram image 1 of 2

PC5500-6E S/N 15048

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15048

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?		Simple remote control manifold	1	991-0683
?		Fourfold remote contr. manifold	3	991-0683
?	942 774 40	Strip	7
?	308 555 99	Bolt	14
?	371 459 99	Socket	54
?	516 157 98	Socket	4
?	516 174 98	Socket	22
?	516 184 98	Socket	2
?	906 798 40	Union	2
?	643 872 40	Hose, assy DN 10x850	6
?	512 498 98	Hose, assy DN 10x2000	2
?	514 491 98	Hose, assy DN 10x500	2
?	512 334 98	Hose, assy DN 10x1900	3
?	512 331 98	Hose, assy DN 10x1700	4
?	643 874 40	Hose, assy DN 10x1600	3
?	514 225 98	Hose, assy DN 10x1500	3
?	513 103 98	Hose, assy DN 10x1250	2
?	643 873 40	Hose, assy DN 10x1200	2
?	512 918 98	Hose, assy DN 10x1800	2
?	647 878 40	Hose, assy DN 10x990	1
?	515 556 98	Hose, assy DN 10x900	1
?	374 407 99	Socket	1
?	516 158 98	Socket	1
?	513 839 98	Hose, assy DN 12x7000	1
?	514 734 98	Hose, assy DN 12x9600	1
?	928 728 40	Strip	1
?	516 167 98	Socket	4
?	502 752 98	Test Socket	22
?	319 141 99	Bolt	6
?	307 754 99	Bolt	6
?	940 464 99	Washer	14

Komatsu PC5500-6E S/N 15048 parts catalog PDF

REMOTE CONTROL MANIFOLD, MOUNTING (715-1838a) in PC5500-6E S/N 15048. Diagram image and parts list.
