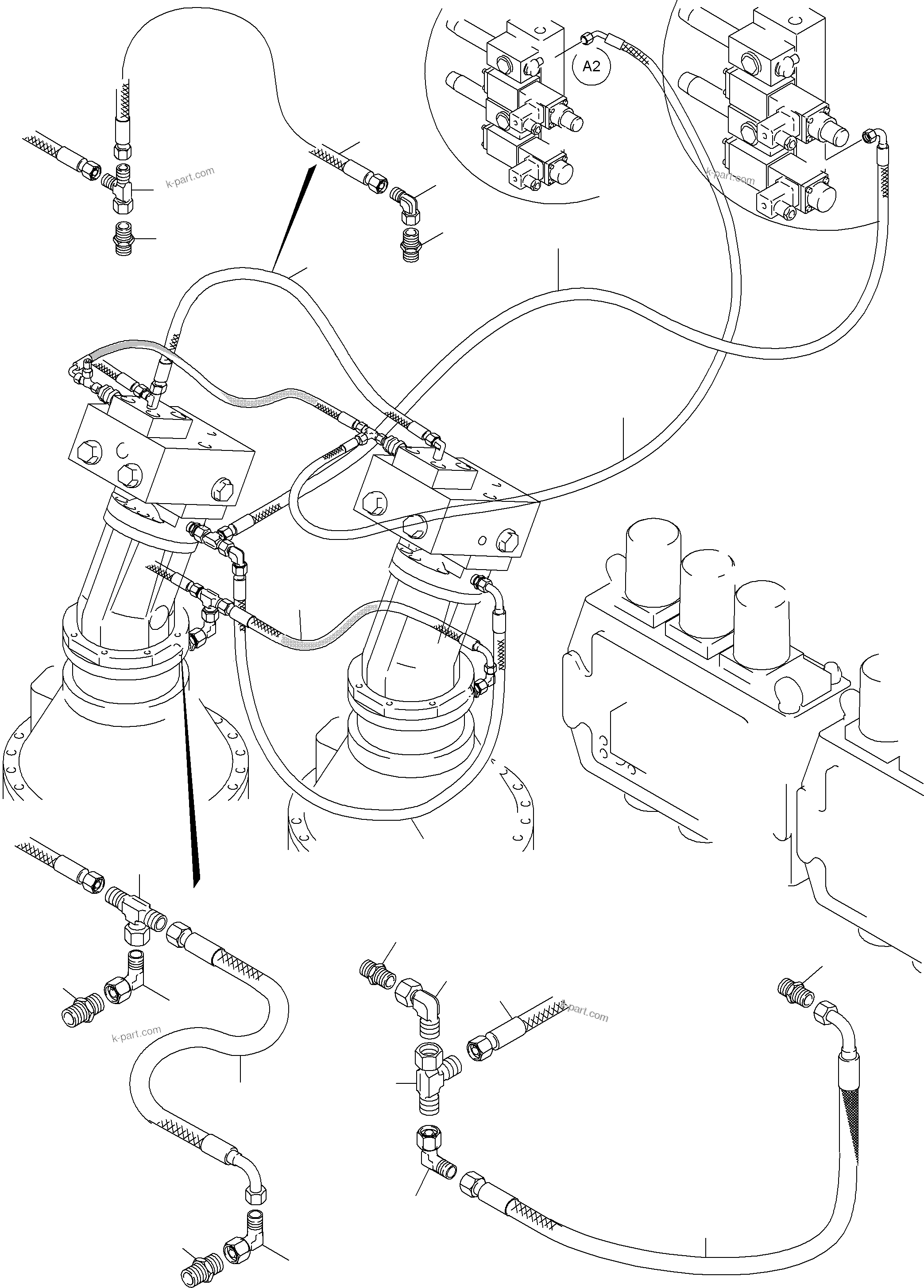

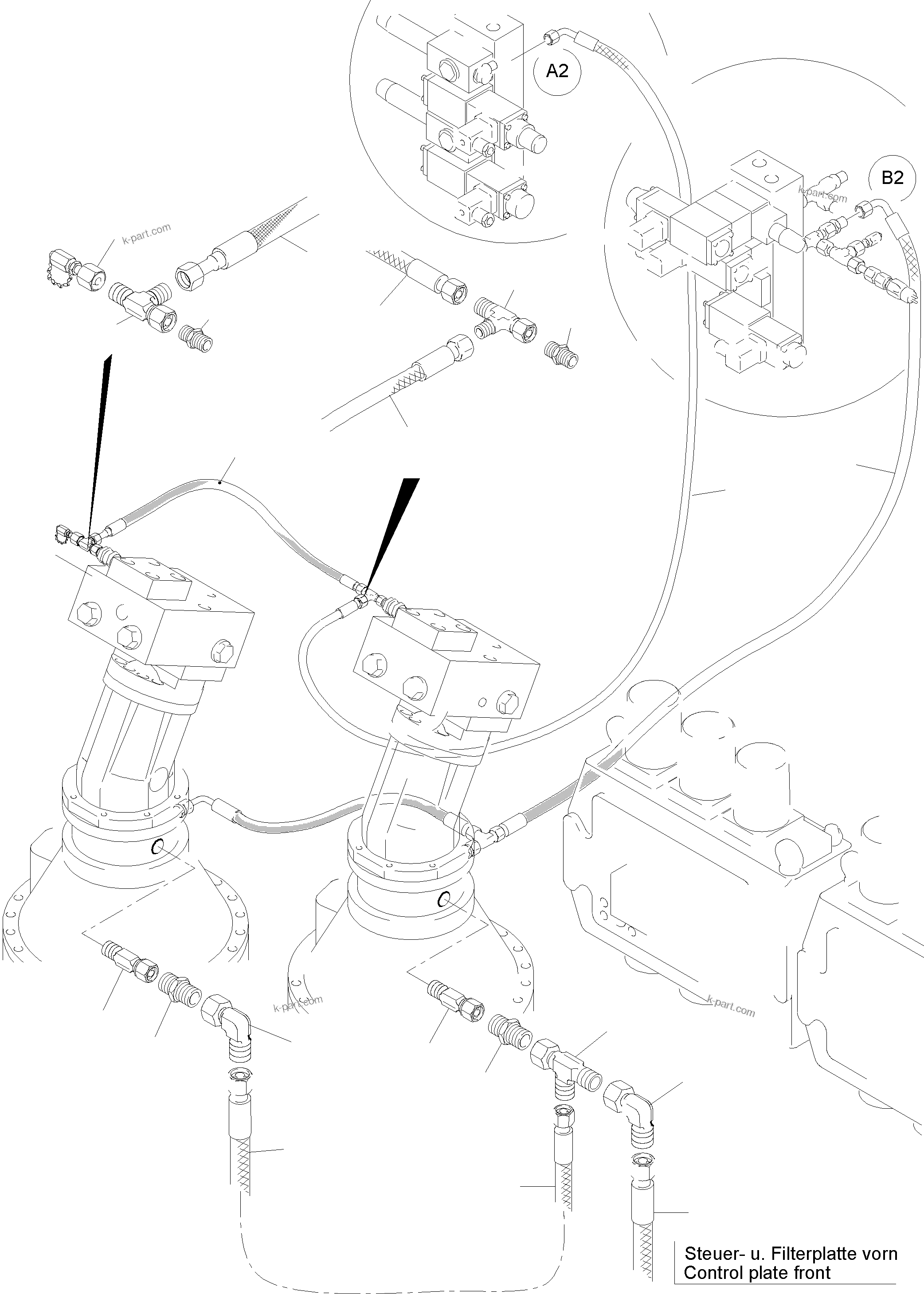

Diagram image 1 of 2

PC5500-6E S/N 15048

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15048

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	643 866 40	Hose assy.DN 10 x 850	1
?	576 299 40	Hose assy.DN 12 x 1300	1
?	512 933 98	Hose assy.DN 12 x 6000	1
?	513 463 98	Hose assy.DN 10 x 6300	1
?	517 312 98	Hose assy DN08 x 7000	1
?	516 174 98	Socket	2
?	371 452 99	Socket	2
?	502 752 98	Test socket	1
?	374 407 99	Union	2
?	516 158 98	Socket	2
?	516 175 98	Socket	1
?	516 156 98	Socket	3
?	374 420 99	Socket	1
?	516 182 98	Socket	1
?	634 483 40	Union	1
?	653 517 40	Hose assy.DN 10 x2120	1
?	604 071 40	Hose assy.DN 10 x 8000	1
?	513 256 98	Hose assy.DN 8 x 980	1
?	374 416 99	Socket	2
?	516 173 98	Socket	1
?	512 926 98	Hose assy. DN 06 x 2050	1
?	517 313 98	Valve	2
?	516 446 98	Socket	1
?	517 354 98	Union	1
?	517 314 98	Socket	1
?	516 741 98	Union	1

Komatsu PC5500-6E S/N 15048 parts catalog PDF

CONTROL - SLEW GEAR (515-1850f) in PC5500-6E S/N 15048. Diagram image and parts list.
