#	Part Number	Partname	Quantity	Options	Reference
?		Switch box X2	1	InternBDB: 939 346 40 \| InternKon: 947 967 40 / 1	356-2166a
?		Mounting plate - sensor	1		991-0830
?		Electric-Mounting plate - cab support	1		991-0903
?	941 398 40	Temperature sensor assy.	1	InternBDB: Sika W071P210330932 mit eingebauten MeЯumformer \| InternKon: 947 967 40 / 34
?	939 347 40	Harness - temperature transmitter - outer temperature	1	InternKon: 947 967 40 / 2
?		Horn	-2	InternBDB: 256 886 40 \| InternKon: 947 967 40 / 9	113-2150
?	307 732 99	Bolt	4	InternBDB: M6x25 /933 \| InternKon: 947 967 40 / 21
?	343 106 99	Lock washer	4	InternBDB: 6 /127 \| InternKon: 947 967 40 / 22
?	944 116 40	Harness - horn	1	InternKon: 947 967 40 / 20
?	906 231 40	Circular bearing	4	InternBDB: Freudenberg BD 20 H 20 M6 B 18,5 11 MN 60 5218 062 \| InternKon: 947 967 40 / 28
?	942 794 40	Load limitation valve	1	InternBDB: Bosch Rexroth RC4 / TL \| InternKon: 947 967 40 / 29
?	346 499 99	Lock washer	4	InternBDB: 6 /128 \| InternKon: 947 967 40 / 33
?	307 631 99	Bolt	4	InternBDB: M6x10 /933 \| InternKon: 947 967 40 / 30
?	307 740 99	Bolt	4	InternBDB: M6x60 /933 \| InternKon: 947 967 40 / 31
?	350 762 99	Washer	4	InternBDB: R 6,6 /440 \| InternKon: 947 967 40 / 32
?	946 214 40	Harness-plug RC 4	1	InternKon: 947 967 40 / 86
?	945 761 40	Flange plate	1	InternKon: 947 967 40 / 108
?	655 530 40	Strab	3	InternKon: 947 967 40 / 3
?	944 044 40	Assembly box	1	InternKon: 947 967 40 / 24
?	944 042 40	Assembly box	1	InternKon: 947 967 40 / 25
?	946 204 40	Cover	1	InternKon: 947 967 40 / 107
?	340 507 99	Washer	34	InternBDB: A8,4/125 \| InternKon: 947 967 40 / 27
?	334 599 99	Nut	34	InternBDB: M8/985 \| InternKon: 947 967 40 / 52
?	350 768 99	Washer	6	InternBDB: 11/440 \| InternKon: 947 967 40 / 13
?	946 209 40	Retainer assy.	3	InternKon: 947 967 40 / 14
?	944 110 40	Retainer assy.	1	InternKon: 947 967 40 / 35
?	307 775 99	Bolt	2	InternBDB: M10x20/933 \| InternKon: 947 967 40 / 36
?	343 855 99	Lock washer	2	InternBDB: 10/7980 \| InternKon: 947 967 40 / 38
?	332 197 99	Nut	2	InternBDB: M10/934 \| InternKon: 947 967 40 / 37
?	509 064 98	Clamp set	1	InternBDB: S-5-E/3015 \| InternKon: 947 967 40 / 39
?	500 398 98	Cover plate	1	InternBDB: S-DP-A-5/3015 \| InternKon: 947 967 40 / 40
?	302 178 99	Bolt	2	InternBDB: M16x130/601 \| InternKon: 947 967 40 / 41
?	504 005 98	Clamp set	1	InternBDB: S-4-G-38/3015 \| InternKon: 947 967 40 / 42
?	502 965 98	Cover plate	1	InternBDB: S-DP-S-4/3015 \| InternKon: 947 967 40 / 43
?	308 612 99	Bolt	2	InternBDB: M12x100/931 \| InternKon: 947 967 40 / 44
?	946 222 40	Cap	6	InternBDB: DT 18 \| InternKon: 947 967 40 / 101
?	946 220 40	Cap	6	InternBDB: DT 24 \| InternKon: 947 967 40 / 102
?	946 224 40	Cap	6	InternBDB: DT 24 \| InternKon: 947 967 40 / 103
?	946 218 40	Cap	6	InternBDB: DT 18 \| InternKon: 947 967 40 / 104
?	307 727 99	Bolt	12	InternBDB: M6x12/933 \| InternKon: 947 967 40 / 105
?	340 463 99	Washer	12	InternBDB: 6,4/125 \| InternKon: 947 967 40 / 106
?	939 001 40	Harness X60a-1-X2	1	InternKon: 947 967 40 / 58
?	939 002 40	Harness X60b-1-X2	1	InternKon: 947 967 40 / 59
?	944 951 40	Harness X60c-X2	1	InternKon: 947 967 40 / 60
?	944 958 40	Harness X63a-3-X2	1	InternKon: 947 967 40 / 66
?	944 959 40	Harness X63b-3-X2	1	InternKon: 947 967 40 / 67
?	947 344 40	Harness X63c-3-X2	1	InternKon: 947 967 40 / 68
?	944 962 40	Harness X65a-X2	1	InternKon: 947 967 40 / 70
?	944 963 40	Harness X65b-X2	1	InternKon: 947 967 40 / 71
?	944 965 40	Harness X67a-X2	1	InternKon: 947 967 40 / 73
?	944 966 40	Harness X67b-X2	1	InternKon: 947 967 40 / 74
?	944 967 40	Harness X67c-X2	1	InternKon: 947 967 40 / 75
?	944 969 40	Harness X85a-X2	1	InternKon: 947 967 40 / 77
?	944 970 40	Harness X85b-X2	1	InternKon: 947 967 40 / 78
?	944 971 40	Harness X85b-X2	1	InternKon: 947 967 40 / 79
?	944 972 40	Harness X85d-X2	1	InternKon: 947 967 40 / 80
?	944 973 40	Harness X85e-X2	1	InternKon: 947 967 40 / 81
?	944 974 40	Harness X85f-X2	1	InternKon: 947 967 40 / 82
?	946 448 40	Harness X85l-X2	1	InternKon: 947 967 40 / 83
?	946 450 40	Harness X85K-X2	1	InternKon: 947 967 40 / 84
?	307 777 99	Bolt	6	InternBDB: M10x25 /933 \| InternKon: 947 967 40 / 12
?	796 766 73	Heater 2000W	2	InternBDB: LM-Therm 2000W 230 VAC GH 2 \| InternKon: 07/11/028.08202.0509 / 1
?	896 781 40	Battery charger	2	InternBDB: Mass 24/100 04-10-21000 \| InternKon: 07/11/028.08202.0509 / 5
?	795 396 73	AC-converter	1	InternBDB: WLGC 1,5 /24-230-50S-rь 230VAC 50Hz 24V DC KS-Schneider Elektro \| InternKon: 07/11/028.08202.0509 / 4
?	940 726 40	Switch	1	InternBDB: TL / BC 1H25/51LC-1K6 \| InternKon: 07/11/028.08202.0509 / 3
?	634 009 40	Spotlight without lamp	2	InternBDB: ABL AB-05-03 ohne Lampe \| InternKon: 07/11/028.08202.0509 / 2
?	507 383 99	Fluorescent lamp	2	InternBDB: H1 /24V /70W
?	765 736 73	Sensor	1	InternBDB: TK 4236-11Z \| InternKon: 07/11/028.08202.0509 / 9
?	796 788 73	Temperature sensor	1	InternBDB: Kidde-Fenwal 27000 24VDC \| InternKon: 07/11/028.08202.0509 / 10
?	796 817 73	Fuse 16 A	1	InternBDB: ABB S 201B 16 16 A
?	765 688 73	Pressure switcg	1	InternBDB: Ansul 46250 \| InternKon: 07/11/028.08202.0509 / 11
?	896 520 40	End pin	2	InternBDB: Pflitsch 3,0x25 \| InternKon: 939 347 40 / 11
?	056 292 40	Cable strap	1	InternBDB: Ty 23 11 \| InternKon: 939 347 40 / 4
?	256 514 40	Plate	30	InternKon: 939 347 40 / 3
?	795 495 73	Plug assy.	1	InternBDB: 0819214920 \| InternKon: 939 347 40 / 1
?	940 462 40	Insulating tube B6x0,6	-2	InternBDB: B6x0,6 PUR 70 Shore \| InternKon: 939 347 40 / 2
?	655 649 40	Cable protection hose DN 10	-2	InternBDB: VCST-10 B \| InternKon: 939 347 40 / 9
?	940 471 40	Fitting M16/DN12	1	InternBDB: PMA BVIR-M160 \| InternKon: 939 347 40 / 7
?	907 703 40	Cable union	1	InternBDB: Pflitsch 21650YNPM4x3 \| InternKon: 939 347 40 / 5
?	056 070 40	Cable sleeve 1,0 - 1,5	452	InternKon: 939 347 40 / 8
?	907 697 40	Temperature sensor with cable	2	InternBDB: Mastervolt M15 mit AnschluЯkabel \| InternKon: 926 511 40 / 2
?	940 169 40	Cable 4x1	-2	InternKon: 944 951 40 / 7
?	795 141 73	Socket	7	InternBDB: Deutsch HD34-18-14SE-059 0819124106 \| InternKon: 944 951 40 / 1
?	907 975 40	Fitting DN17	9	InternBDB: PMA BVIVG-U297 \| InternKon: 944 951 40 / 4
?	655 651 40	Cable protection hose DN 17	-2	InternBDB: PMA VCST-17 B \| InternKon: 944 951 40 / 6
?	795 122 73	Sealing plate	63	InternBDB: 114 017 KES \| InternKon: 944 951 40 / 3
?	896 521 40	End pin	1	InternBDB: Pflitsch 4,0x25 \| InternKon: 944 116 40 / 3
?	940 471 40	Fitting M16/DN10	1	InternBDB: PMA BVIR-M160 \| InternKon: 944 116 40 / 1
?	907 704 40	Cable union	1	InternBDB: Pflitsch 21650YNPM3x3,5 \| InternKon: 944 116 40 / 2
?	055 108 40	Cable shoe	1	InternBDB: 2,5 \| InternKon: 944 116 40 / 8
?	932 530 40	Cable shoe	1	InternBDB: 33408 000 000 DIN 46237 \| InternKon: 944 116 40 / 7
?	940 461 40	Insulating tube B5x0,6	-2	InternBDB: B5x0,6 PUR 70 Shore \| InternKon: 944 116 40 / 9
?	515 214 40	Cable 2,5	-2	InternKon: 944 116 40 / 4
?	932 947 40	Plug assy.	1	InternBDB: AMP-TYCO MT2/JPT 52 POLIG R902602414 \| InternKon: 946 214 40 / 1
?	940 747 40	Cable 20x0,5	1	InternKon: 946 214 40 / 2
?	515 213 40	Cable 1,0	5	InternKon: 946 214 40 / 3
?	940 468 40	Insulating tube 16x1	-2	InternBDB: B16 X1,0 PUR 70 SHORE \| InternKon: 946 214 40 / 5
?	500 090 98	Wire end ferrule 0,75-6	2	InternBDB: A 0,75- 6 CU DIN 46228 \| InternKon: 946 214 40 / 6
?	056 071 40	Cable sleeve 2,5	60	InternBDB: 2,5 4KT 20312723 \| InternKon: 946 214 40 / 8
?	174 411 40	Cable strap	30	InternBDB: 200X 4,8 5315/C \| InternKon: 946 214 40 / 10
?	907 104 40	Rubber clamp	11	InternBDB: Roxtec 20/0 +4-13,5 0120 \| InternKon: 946 452 40 / 2
?	906 760 40	Rubber clamp	4	InternBDB: Roxtec 40/0 +22 -32 0140 \| InternKon: 946 452 40 / 3
?	932 860 40	Key seal kit	1	InternBDB: 60mm \| InternKon: 946 452 40 / 1
?	081 480 40	Hinge pin	8	InternBDB: GEHE 6010048 \| InternKon: 946 209 40 / 5
?	795 142 73	Socket	11	InternBDB: HD34-24-31SE-059 KES 08191 000819194106 \| InternKon: 939 001 40 / 1
?	795 154 73	Cablesocket	318	InternBDB: 0462-201-16141 KES 08191 000819105420 \| InternKon: 939 001 40 / 2
?	907 980 40	Fitting DN 23	9	InternBDB: NW 23 BVIVG-U353 \| InternKon: 939 001 40 / 3
?	940 629 40	Warmth shrink hose	-2	InternBDB: 05060 91F2570 \| InternKon: 939 001 40 / 4
?	655 652 40	Cable protection hose DN 23	1	InternBDB: VCSG-23B \| InternKon: 939 001 40 / 5
?	940 852 40	Plug	11	InternBDB: #16 DVI 61103-20 \| InternKon: 939 001 40 / 10
?	0819150808	Nut	4	InternBDB: 112263-90 795 150 73 KES08191 \| InternKon: 939 001 40 / 11
?	0819150809	Sicherungsscheibe	4	InternBDB: 112264 795 151 73 KES08191 \| InternKon: 939 001 40 / 12
?	941328 40	Seal	4	InternBDB: EPDM 44x51x2 70Shore 4900.02251 \| InternKon: 939 001 40 / 13
?	500 090 98	Wire end ferrule	5	InternKon: 947 344 40 / 10
?	907 877 40	Cable 2x0,75	-2	InternBDB: 2x0,75 \| InternKon: 947 344 40 / 8
?	907 981 40	Fitting DN29	1	InternBDB: PMA BVIVG-U359 \| InternKon: 947 344 40 / 4
?	655 696 40	Cable protection hose DN 29	-2	InternBDB: PMA VCST-29 B \| InternKon: 947 344 40 / 6
?	795 142 73	Socket	4	InternBDB: Deutsch HD34-24-16SE-059 0819164106 \| InternKon: 944 971 40 / 1
?	635 042 40	Wire end ferrule 1,5	12	InternKon: 946 448 40 / 8
?	655 873 40	Cable 1,5	-2	InternKon: 946 448 40 / 7
?	621 699 40	Female contact	16	InternBDB: Deutsch 0460-209-16141 \| InternKon: 946 450 40 / 2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2

Komatsu PC4000-6E S/N 08202 parts catalog PDF

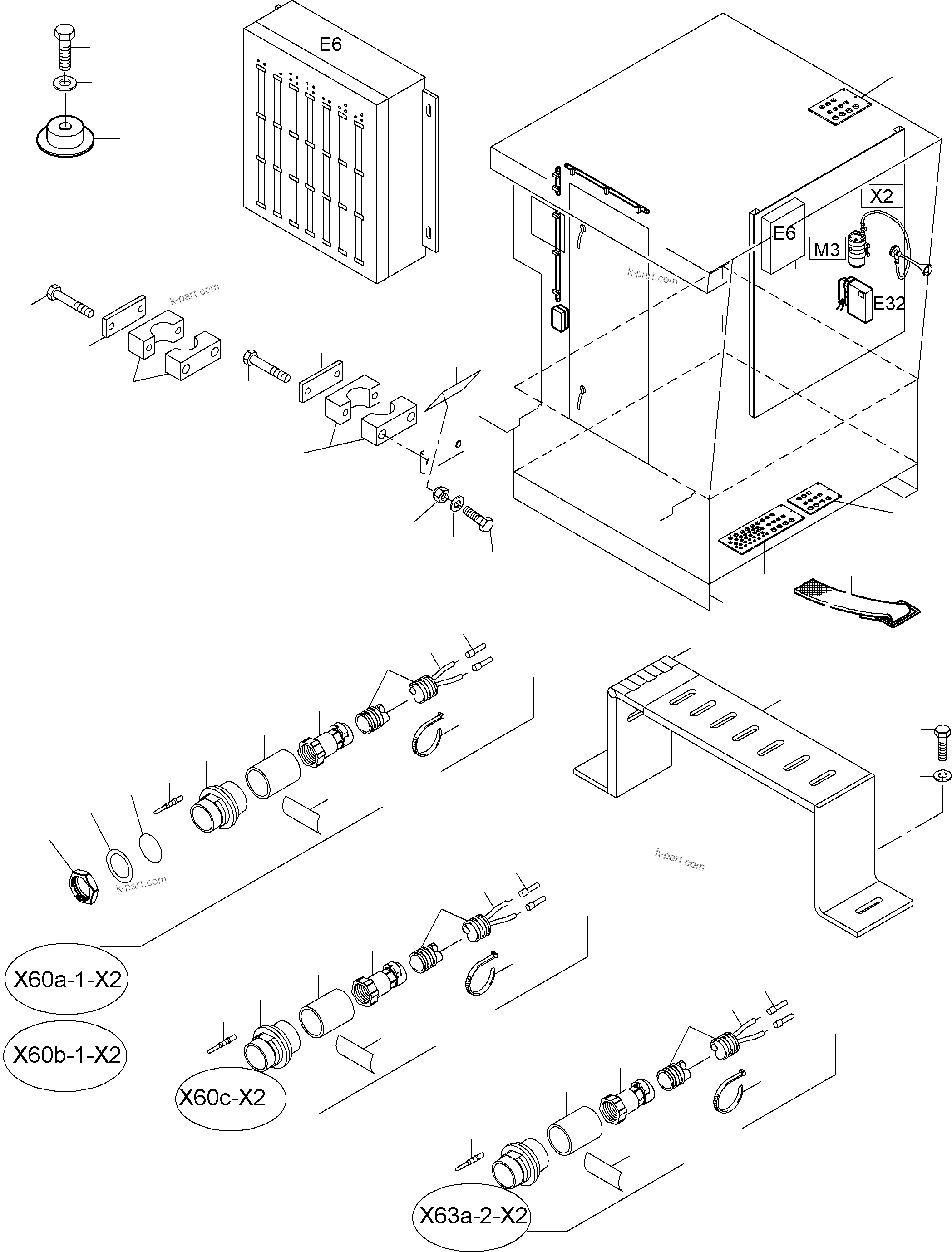

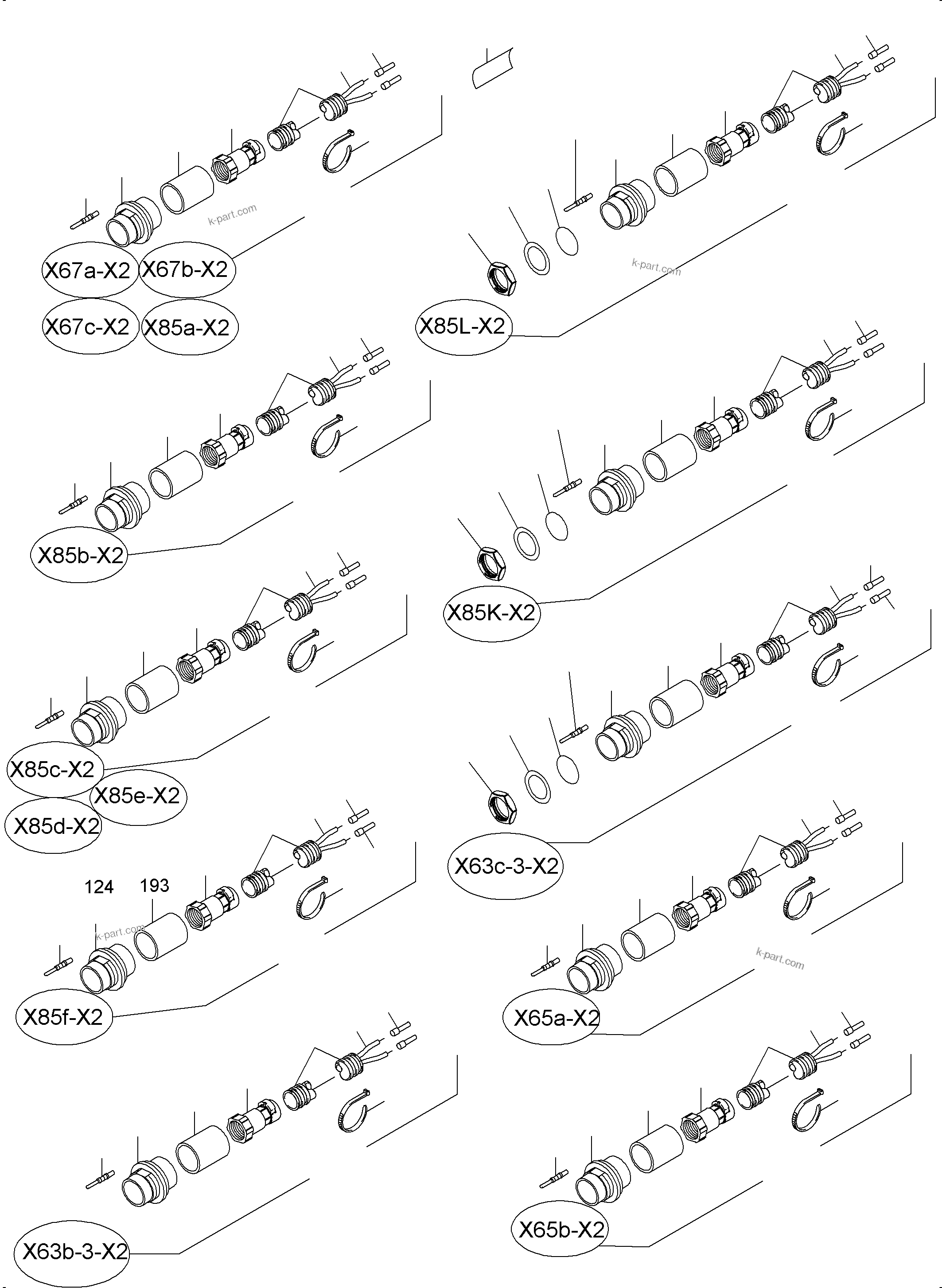

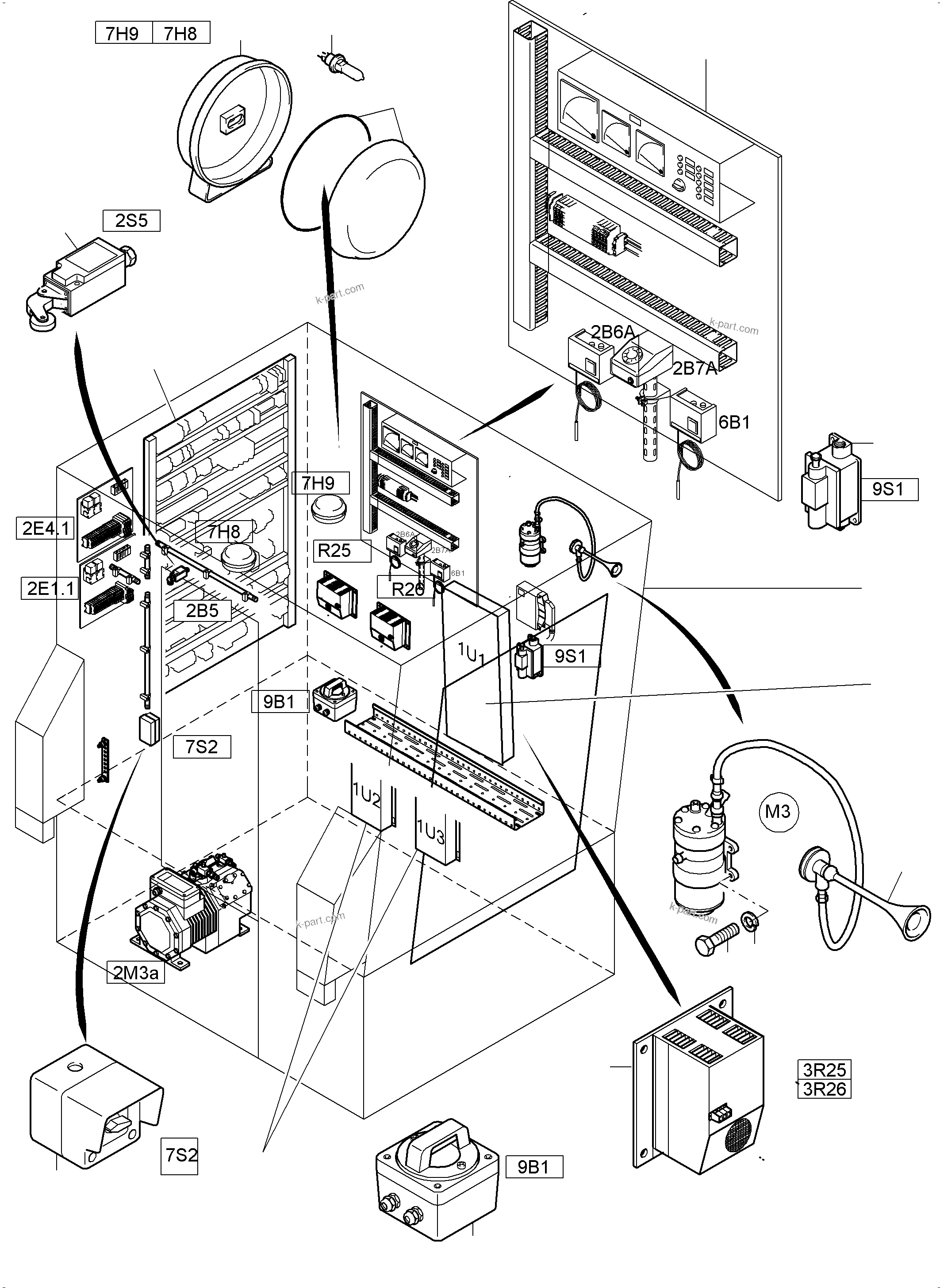

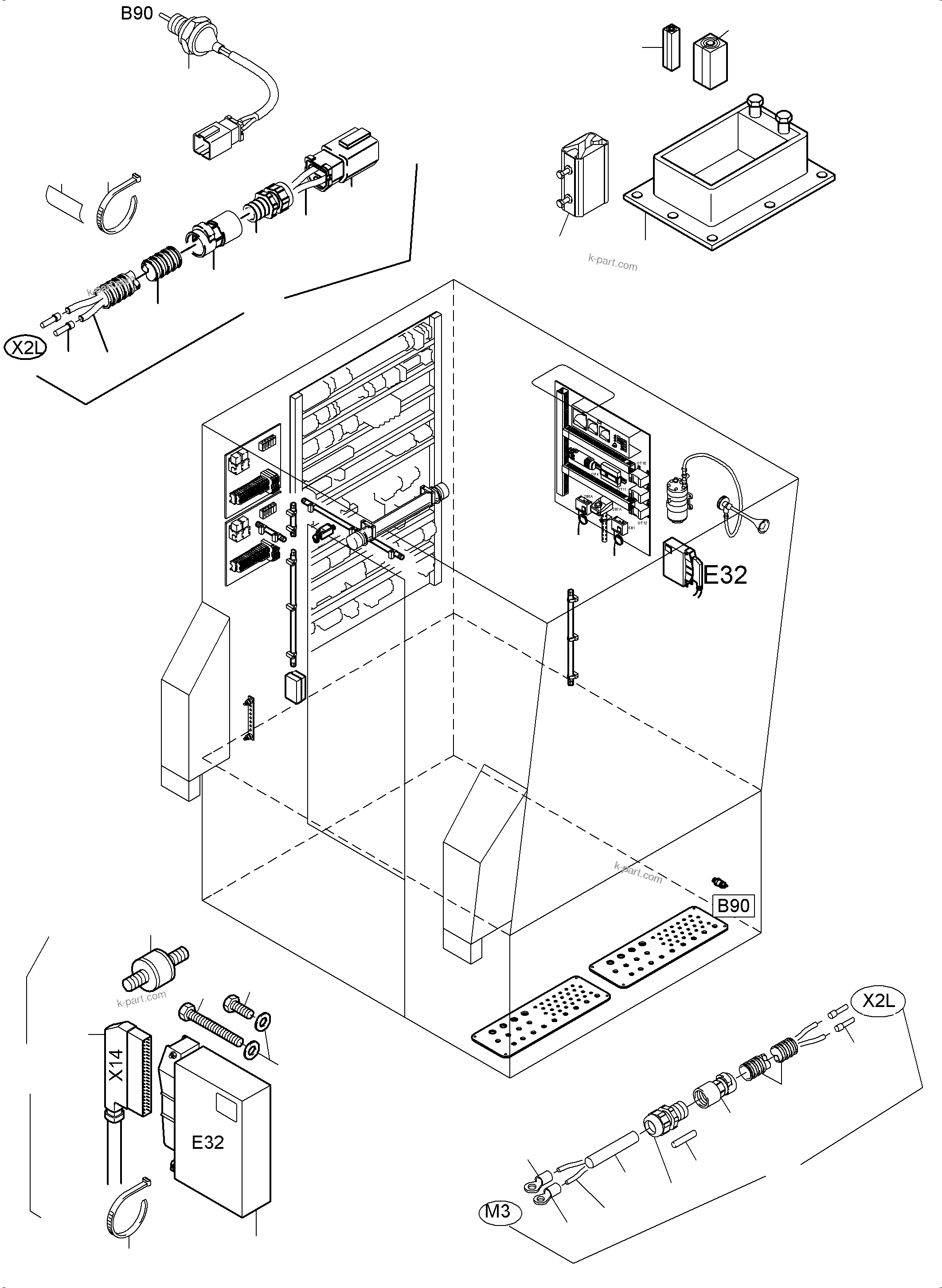

ELECTIC - CAB SUPPORT (356-2135f) in PC4000-6E S/N 08202. Diagram image and parts list.
