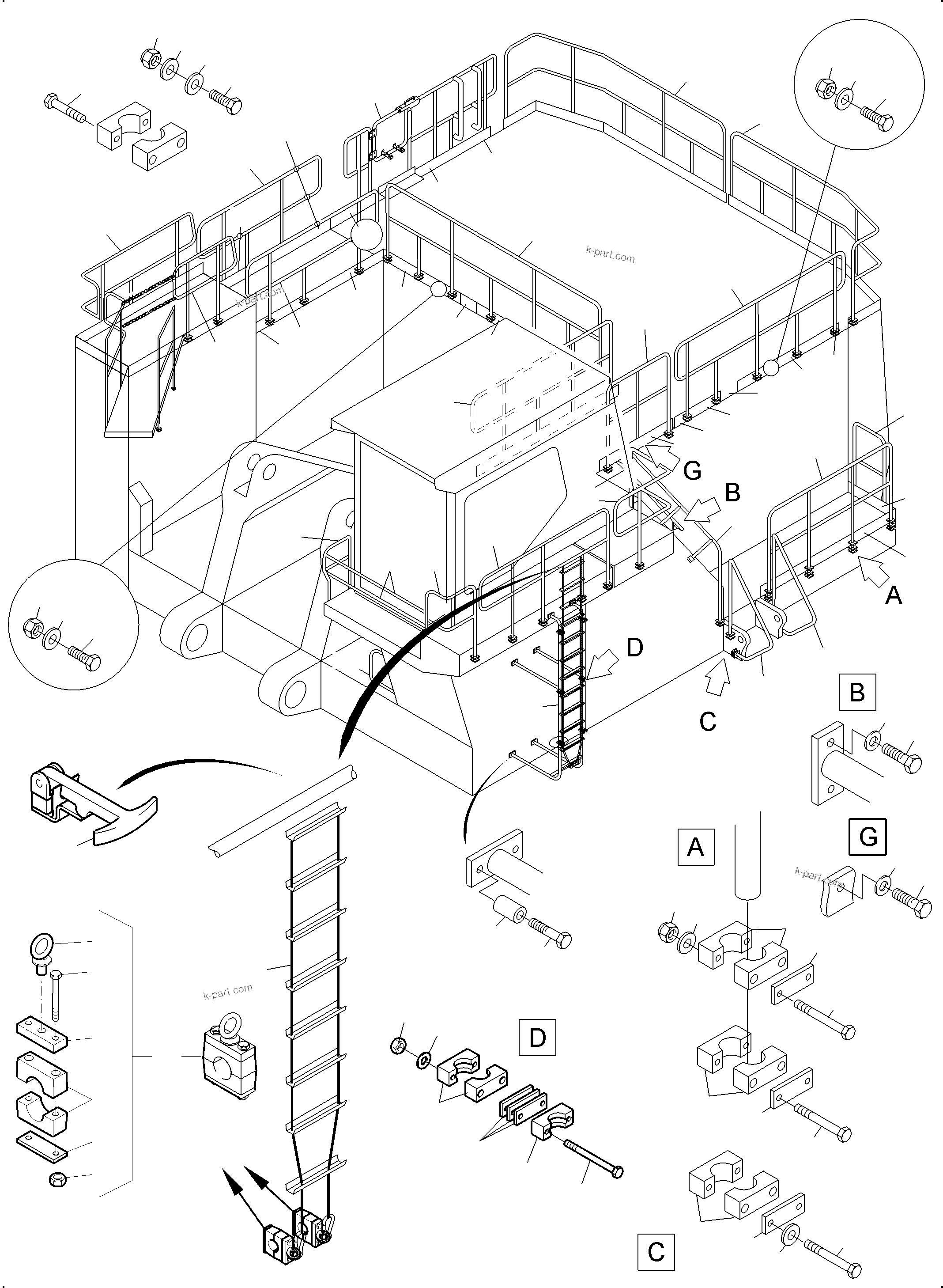

LADDERS AND RAILS | PC3000-6 S/N 06375 | Komatsu parts book catalogue

PC3000-6 S/N 06375

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 06375

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 06375

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	927 620 40	Rail	1
?	961 828 40	Rail	1
?	925 234 40	Hand rail	1
?	927 628 40	Rail	1
?	927 600 40	Emergency ladder	1
?	927 637 40	Rail	1
?	927 634 40	Hand rail	1
?	937 953 40	Rail	1
?	935 145 40	Rail	1
?	935 148 40	Rail	1
?	993 280 40	Rail	1
?	961 821 40	Hand rail	2
?	961 822 40	Rail	1
?	927 624 40	Base board	1
?	518 266 98	Clamp set	114
?	534 008 99	Cover plate	114
?	308 615 99	Bolt	92
?	512 545 98	Washer	140
?	334 600 99	Nut	136
?	308 434 99	Bolt	120
?	308 605 99	Bolt	18
?	510 744 98	Resilient sleeve	14
?	307 339 99	Bolt	4
?	517 118 98	Lock washer	126
?	104 406 42	Rail	1
?	104 405 42	Rail	1
?	915 304 40	Rail	1
?	937 961 40	Rail Oilcooler	1
?	534 056 98	Clamp Set	8
?	534 004 99	Cover plate	8
?	308 583 99	Bolt	16
?	518 547 98	Lock washer	16
?	105 780 42	Base board	1
?	915 336 40	Plate	1
?	937 955 40	Rail	1
?	915 320 40	Plate	2
?	925 231 40	Plate	1
?	915 318 40	Plate	1
?	506 728 98	Bolt	8
?	307 805 99	Bolt	10
?	915 305 40	Rail	1
?	991 721 40	Emergency jack	1
?	991 725 40	Stop point cpl.	2
?	991 724 40	Cover plate	1
?	534 009 99	Weld on plate	1
?	504 004 98	Clamp set	1
?	950 498 40	Heave point	1
?	308 616 99	Bolt	2
?	334 600 99	Nut	4
?	081 474 40	Hood fastener	1
?	316 216 99	Washer	4
?	936 575 40	Ladder	1
?	925 759 40	Rail	1
?	996 209 40	Rail	1
?	925 702 40	Rail	1
?	925 701 40	Angle	1
?	925 704 40	Angle	1
?	996 212 40	Angle	1
?	925 706 40	Angle	1
?	925 707 40	Angle	1
?	996 206 40	Rail	1
?	956 950 40	Catch	1
?	956 952 40	Hinge, kpl. right	2
?	969 895 40	Door Emergency ladder r.h.	1
?	996 234 40	Footboard	1
?	929 110 40	Plate	2
?	929 111 40	Plate	1
?	929 112 40	Plate	2
?	929 113 40	Plate	1
?	506 728 98	Bolt	12
?	307 806 99	Bolt	4
?	302 548 99	Bolt	15
?	307 802 99	Bolt	2
?	512 884 98	Half clamp	6
?	534 004 99	Cover plate	18
?	308 589 99	Bolt	12
?	350 768 99	Washer	12
?	507 037 98	Nut	12
?	504 818 98	Half clamp	3
?	472 509 99	Chain	-2
?	341 271 99	Trigger snap	2
?	191 538 40	Shackle	4
?	946 102 40	Catwalk to boom	1
?	946 110 40	Grid	1
?	946 111 40	Grid	1
?	317 319 40	Threaded block	8
?	317 318 40	Wing nut, plastic	8
?	502 354 98	Bolt	8
?	996 226 40	Rope ladder	1
?	504 004 98	Clamp set	1
?	991 727 40	Clamp	2
?	991 724 40	Cover plate	2
?	950 498 40	Heave point	2
?	308 623 99	Screw	4
?	334 600 99	Nut	4
?	340 467 99	Washer	4
?	534 004 99	Cover plate	30
?	942 495 40	Rail Oilcooler	1
?	996 215 40	Emergency ladder r.h.	1
?	980 579 40	Rail	1
?	942 584 40	Rail	1
?	942 496 40	Rail	1
?	517 096 98	Resilient sleeve	7
?	308 269 99	Bolt	12
?	340 465 99	Washer	12
?	507 037 98	Nut	12
?	504 818 98	Clamp set	5
?	512 884 98	Clamp set	6
?	992 441 40	Weld on plate assy.	2
?	517 122 98	Lock washer	8
?	308 575 99	Bolt	8
?	461 817 40	Handle	2
?	318 390 99	Bolt	2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
