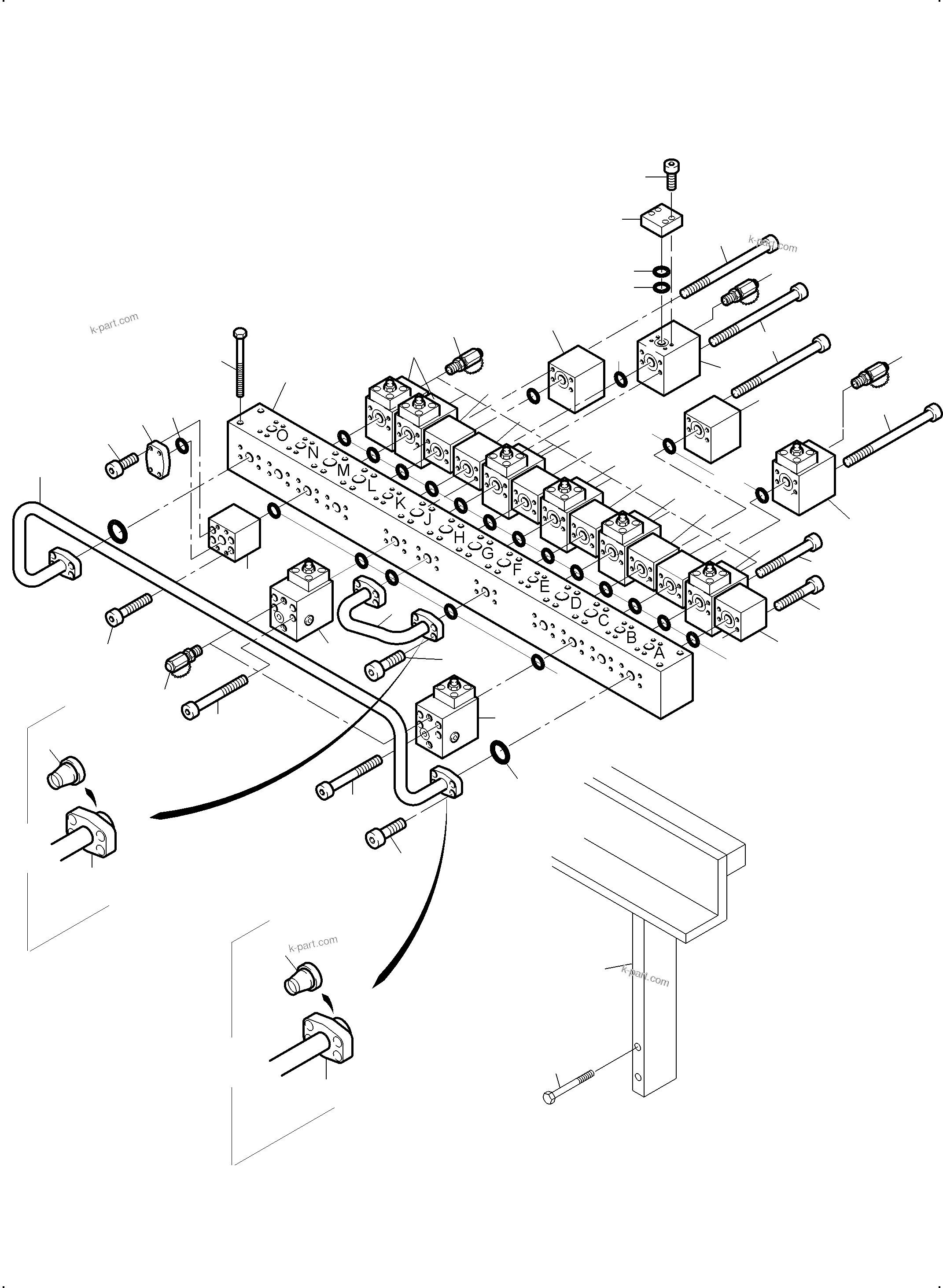

Diagram image 1 of 2

PC3000-6 S/N 06377

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 06377

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?	935 241 40	Manifold	1
?		Throttle check valve	2	090-0695a
?		Throttle check valve	7	991-1448
?		Anticavitation valve	7	991-1447
?	215 627 99	Pipe Ш 10	-2
?		Pressure relief valve	1	991-0159a
?	514 598 98	Hose assy. DN 8x755	1
?	514 599 98	Hose assy. DN 8x1130	1
?	515 812 98	Coupling	10
?	506 581 98	Plug	1
?	374 416 99	Socket	8
?	516 183 98	Socket	1
?	516 224 98	Socket	1
?	516 173 98	Socket	4
?	906 806 40	Union	1
?	655 182 40	Union	1
?	517 073 98	Union	1
?	319 288 99	Bolt	4
?	319 212 99	Bolt	32
?	319 294 99	Bolt	16
?	516 156 98	Socket	3
?	631 069 40	Block	2
?	514 529 98	Bolt	16
?	631 063 40	Diffuser	2
?	935 469 40	Console	1
?	308 444 99	Bolt	4
?	793 404 73	Pipe Ш 38 assy.	1
?	793 405 73	Pipe Ш 50 assy.	1
?	500 129 98	Flange	2
?	501 871 98	Ring	2
?	519 452 98	Flange seal	2
?	319 209 99	Bolt	8
?	501 898 98	Collar ring	2
?	500 127 98	Flange	2
?	319 289 99	Bolt	8
?	514 324 40	Bolt	4
?	436 058 40	Plate	1
?	006 729 98	O-ring	1
?	414 982 40	Support ring	1
?	519 453 98	Flange seal	28
?	319 283 99	Bolt	4
?	501 906 98	Union nut	20
?	906 346 40	Olive	20

Komatsu PC3000-6 S/N 06377 parts catalog PDF

MANIFOLD (BBE) (485-1860i1) in PC3000-6 S/N 06377. Diagram image and parts list.
