Diagram image 1 of 5

PC4000-11 S/N 08302

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-11 S/N 08302

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-11 S/N 08302

? ? ? ? ? ? ? ? ? ?

PC4000-11 S/N 08302

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-11 S/N 08302

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?	887 579 40	Distribution block	1
?		Throttle check valve assy.	8	991-1448
?		Anticavitation valve assy.	9	991-1447
?	514 529 98	Bolt	16
?	319 212 99	Bolt	40
?	319 294 99	Bolt	20
?	515 812 98	Coupling	14
?	516 312 98	Hose assy. DN 8x850	1
?	514 718 98	Hose assy. DN 8x700	2
?	906 806 40	Union	2
?	516 183 98	Socket	10
?	516 156 98	Socket	7
?	374 471 99	Union	9
?	506 581 98	Plug	9
?	519 453 98	Flange seal	18
?	319 288 99	Bolt	4
?	904 605 40	Intermediate block	2
?	516 007 98	Bolt	4
?		Throttle check valve assy.	1	090-0696b
?	516 309 98	Hose assy. DN 8x330	2
?	516 310 98	Hose assy. DN 8x360	1
?	516 308 98	Hose assy. DN 8x400	2
?	516 307 98	Hose assy. DN 8x300	3
?	516 173 98	Socket	1
?	506 582 98	Plug	2
?	519 454 98	Flange seal	2
?	319 310 99	Bolt	8
?	945 981 40	Block	5
?	321 424 99	Bolt	20
?	374 416 99	Socket	1
?	507 596 98	Washer	1
?	907 854 40	Thread pin	1
?	507 037 98	Nut	1
?	517 122 98	Lock washer	1
?	373 764 99	Union	1
?	0443451210	Clip NW10	1
?	631 063 40	Diffuser	2
?	655 646 40	Block	1
?	798 180 73	Pipe assy ш 50	1
?	798 181 73	Pipe assy ш 50	1
?	798 182 73	Pipe assy ш 50	1
?	319 289 99	Bolt	32
?	307 454 99	Bolt	32
?	798 183 73	Pipe assy ш 50	1
?	514 707 98	Hose assy. DN 8x600	1
?		Throttle check valve assy.	4	991-1678
?	518 016 98	Bolt	4
?	798 184 73	Pipe assy ш 50	1
?	515 863 98	Bolt	4
?	943 008 40	Washer	4

Komatsu PC4000-11 S/N 08302 parts catalog PDF

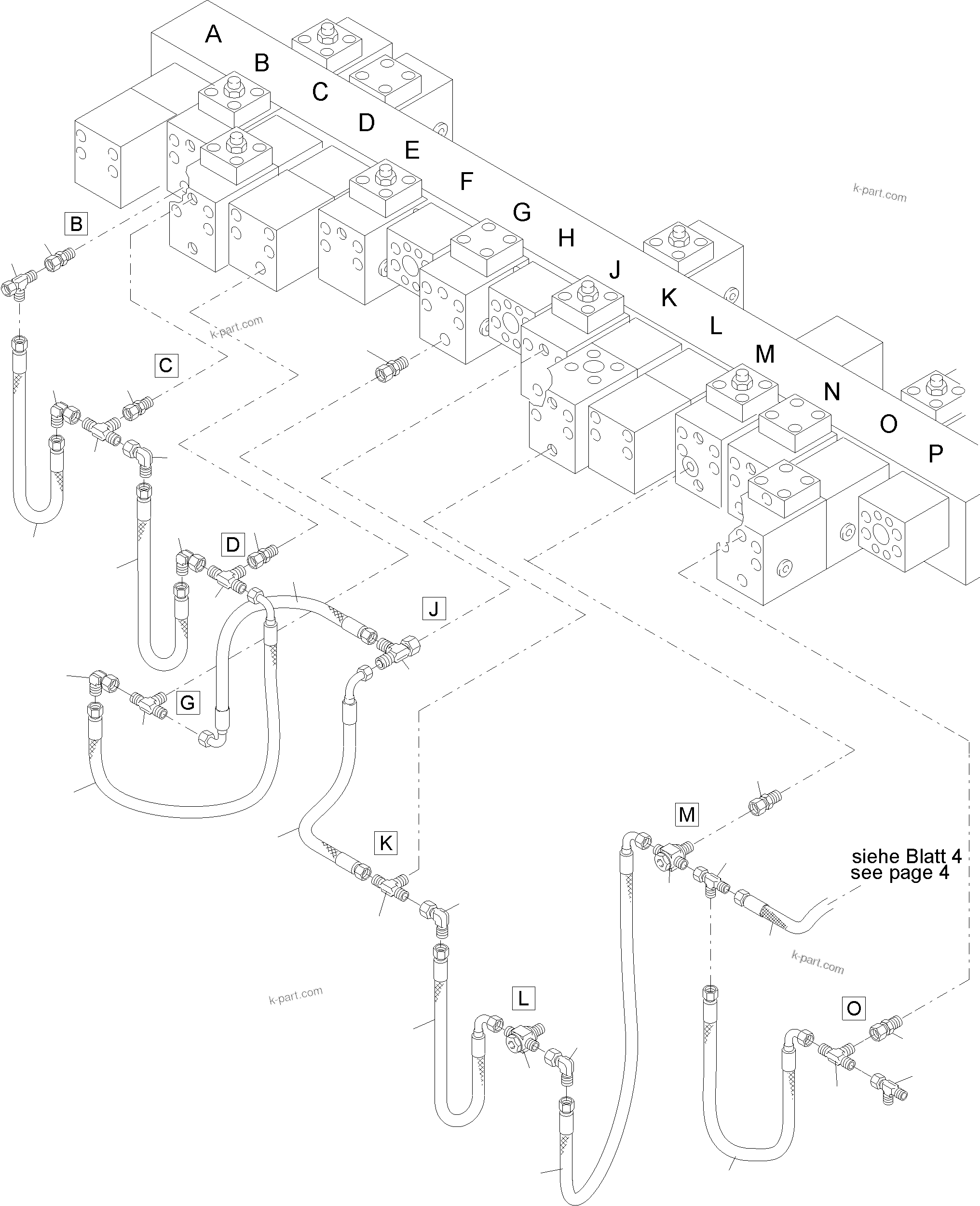

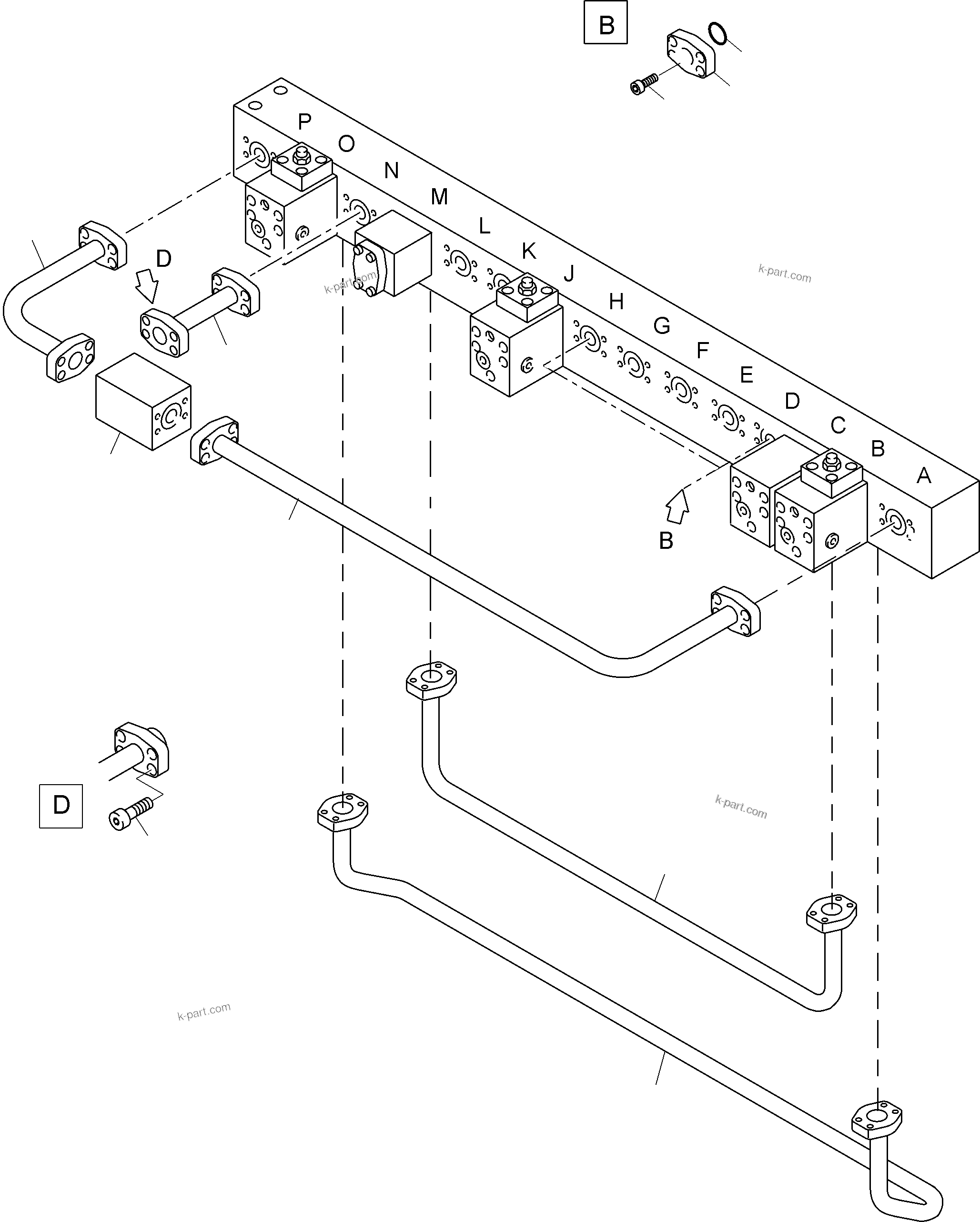

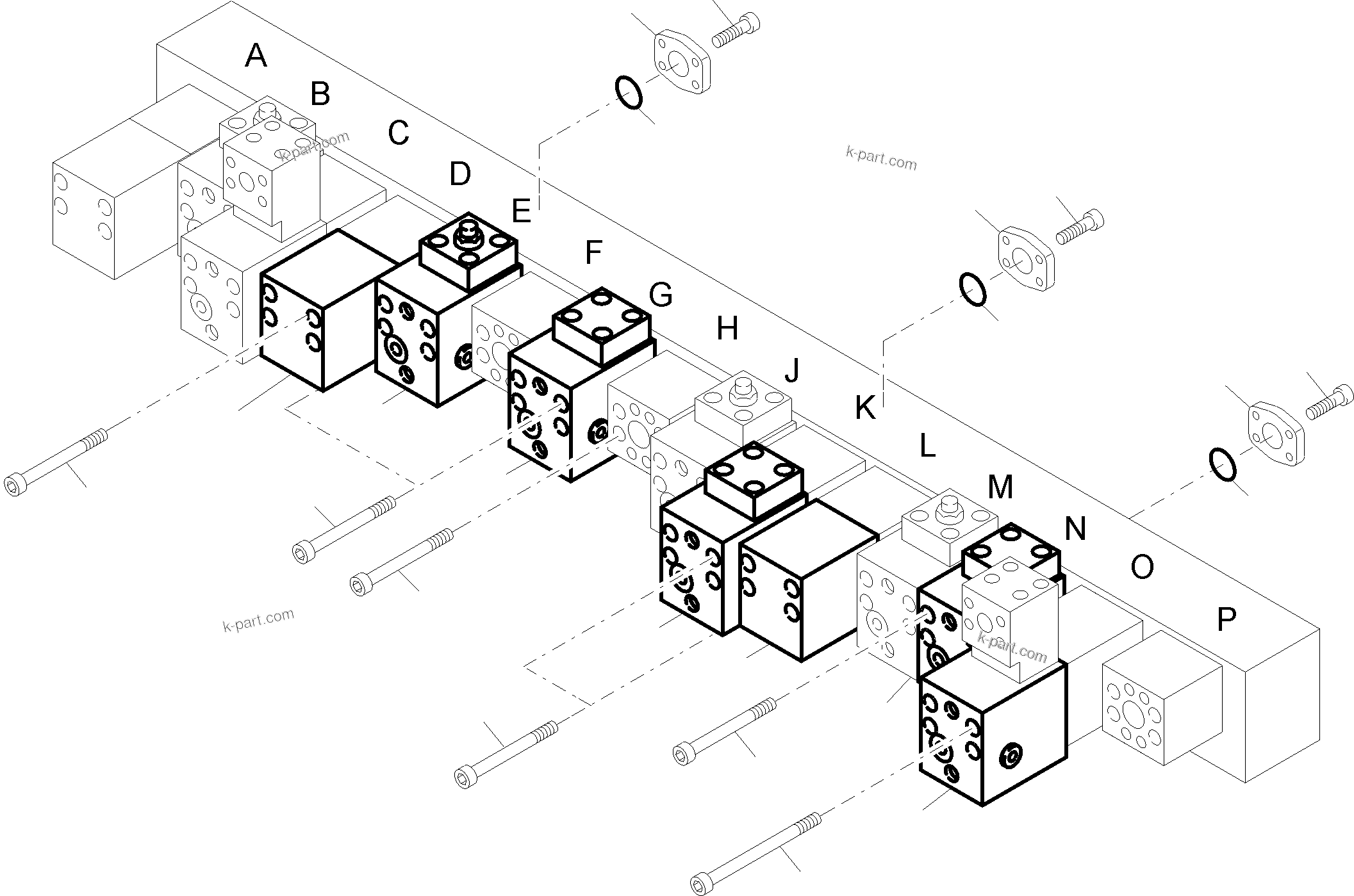

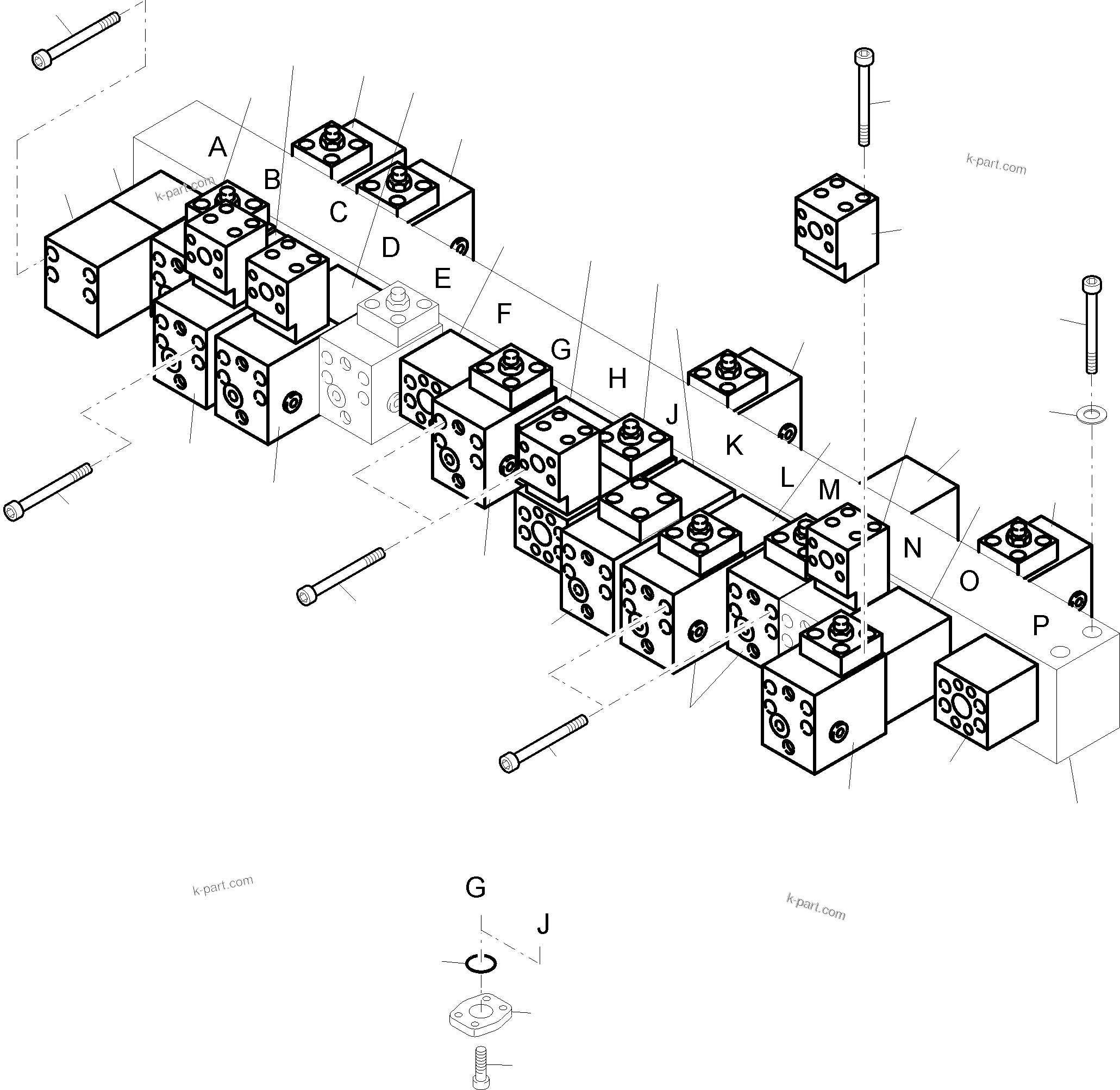

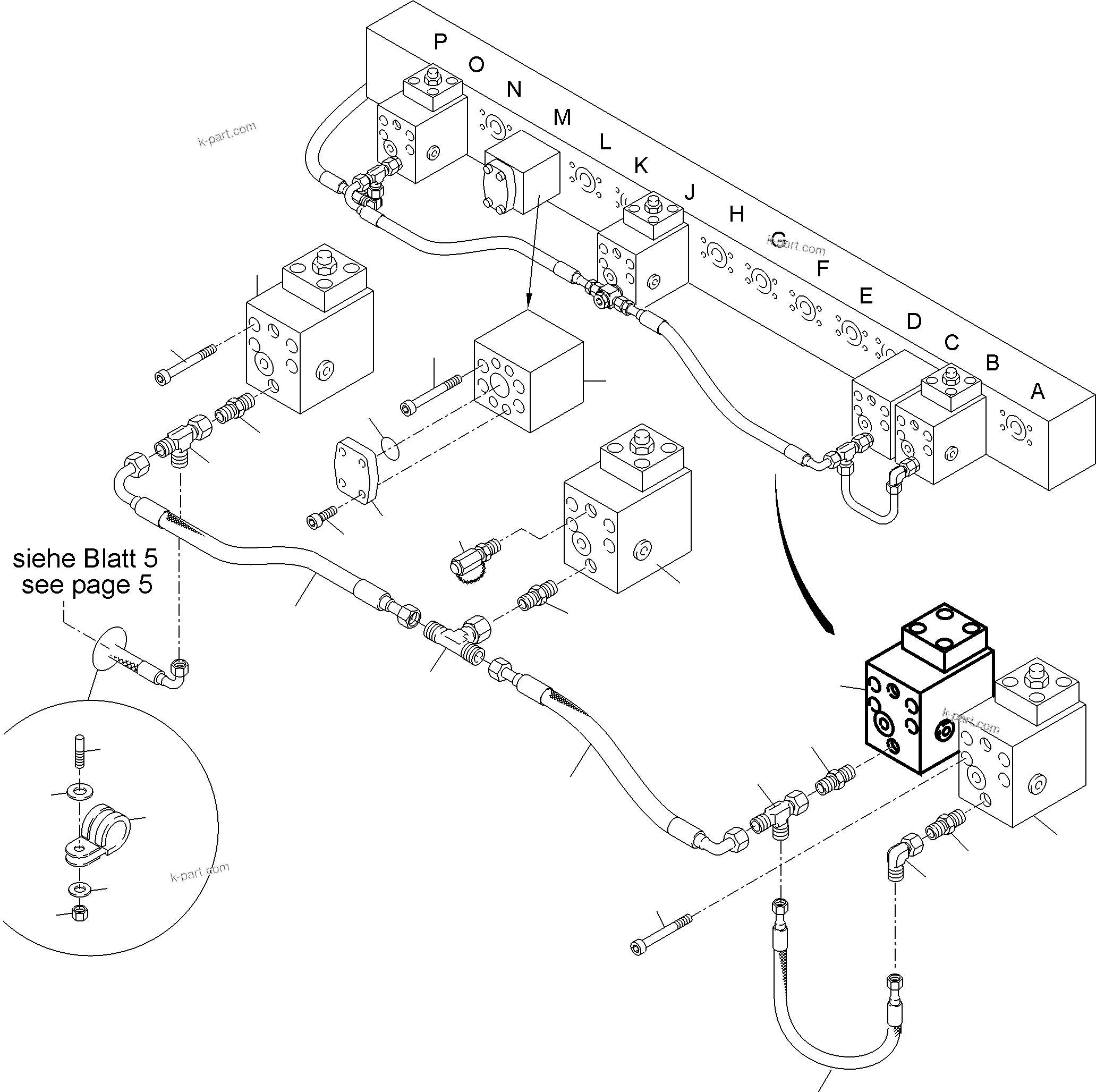

MANIFOLD, VALVE AND PIPELINES BH (359-1861b) in PC4000-11 S/N 08302. Diagram image and parts list.
