Diagram image 1 of 5

PC5500-6 S/N 15137

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15137

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15137

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15137

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15137

? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	952 931 40	Harness ambient temperature 11X_13-12B090	1
?	952 932 40	Harness horn 11X_10-10G007	1
?	962 962 40	Harness Komtrax Plus-Controller	1
?	962 966 40	Harness CAN-BUS	1
?	962 967 40	Harness plug load limitation valve	1
?	956 742 40	Harness CAN-BUS	1
?	962 968 40	Harness CAN-BUS	1
?	977 097 40	Harness lightning cab support	1
?	978 433 40	Supply line Controller / Hydraulictank 11X_40-10X040	1
?	978 429 40	Harness 11X_51-10X251	1
?	978 434 40	Supply line Controller / Engine 11X_51-10X051	1
?	978 435 40	Supply line Controller / pump housing 11X_56-10X056	1
?	963 104 40	Harness 11X_51-10X151	1
?	959 463 40	Harness 11X_56-10X156	1
?	952 988 40	Harness 11X_60-10X160	1
?	952 990 40	Harness Control plate 11X_61-10X161	1
?	952 991 40	Harness Control plate 11X_61-10X261	1
?	952 994 40	Harness Control plate 11X_61-10X361	1
?	953 028 40	Harness 11X_30-10X171	1
?	976 647 40	Harness 11X_30/40-10X140	1
?	962 969 40	Data connection CAN-BUS	1
?	962 970 40	Data connection CAN-BUS	1
?	958 926 40	Data connection CAN-BUS 10X335B-10X335C	1
?	952 995 40	Harness 11X_10-10XB20	1
?	963 384 40	Harness 11X_20-10XC20	1
?	953 029 40	Harness 11X_20-10X720	1
?	953 030 40	Harness 11X_20-10X820	1
?	953 031 40	Harness 11X_20-10X920	1
?	953 032 40	Harness 11X_20-10X520	1
?	953 034 40	Harness 11X_20-10X620	1
?	978 432 40	Supply line Contoller / Cabin 11X_20-10X020	1
?	976 686 40	Harness 11X_20-10X120	1
?	960 601 40	Harness 11X_20-10X220	1
?	977 053 40	Harness 11X_20-10XF20	1
?	957 906 40	Harness 11X_20-10XG20	1
?	958 945 40	Data connection CAN-BUS 11X301-10X307	1
?	962 971 40	Data connection CAN-BUS	1
?	962 963 40	Data connection CAN-BUS 10X305-11X306	1
?	953 098 40	Harness 11X_20-10X320	1
?	954 501 40	Harness 11X_20-10X420	1
?	957 905 40	Harness lightning intermediate landing	1
?	940 726 40	Light switch	1
?	321 010 99	Bolt	1
?	950 726 40	Plug	1
?	950 899 40	Seal ring	1
?	966 667 40	Plug assy. with rubber grommet 2 pole	2
?	056 070 40	Cable sleeve 1,0-1,5	-2
?	941 766 40	Cable shoe 1,5-2,5	-2
?	056 071 40	Cable sleeve 2,5	-2
?	055 108 40	Cable lug, blue 2,5 M5	-2
?	907 641 40	Wire end ferrule 0,5	-2
?	500 090 98	Wire end ferrule 0,75-6	-2
?	269 078 40	Wire end ferrule 16/28,7	-2
?	950 419 40	Connection line	-2
?	940 468 40	Insulating tube B16x1	-2
?	907 477 40	Cable union DN 12	1
?	907 703 40	Cable union 4x3	1
?	907 704 40	Cable union 3x3,5	1
?	907 975 40	Fitting DN17	12
?	907 976 40	Fitting DN 23	1
?	907 979 40	Fitting DN17	2
?	907 980 40	Fitting DN 23	10
?	940 471 40	Fitting M16/DN10	3
?	950 117 40	Socket	1
?	906 631 40	Plug	1
?	940 453 40	Plug	1
?	906 632 40	Plug	1
?	906 633 40	Plug	2
?	906 634 40	Plug	1
?	950 119 40	Socket	4
?	950 122 40	Socket	1
?	950 124 40	Socket	2
?	950 125 40	Socket	5
?	950 140 40	Socket	1
?	950 146 40	Socket	10
?	950 129 40	Protection cap	11
?	950 130 40	Protection cap	11
?	950 177 40	Protection cap	1
?	950 171 40	Socket	2
?	950 178 40	Body	2
?	950 173 40	O-ring	2
?	955 627 40	Plug assy.	1
?	907 865 40	Plug	1
?	958 955 40	Bushing assy., protective cover	10
?	958 956 40	Bushing assy., protective cover	8
?	906 647 40	T-Splitter	8
?	932 947 40	Plug assy.	1
?	932 517 40	Bushing contact	-2
?	0819100770	Plug	-2
?	940 852 40	Plug	-2
?	896 520 40	End pin	-2
?	896 521 40	End pin	-2
?	0819105420	Bushing contact	-2
?	621 699 40	Female contact 1-2 qmm	-2
?	941 426 40	Bushing contact	-2
?	950 175 40	Bushing contact	-2
?	906 635 40	Contact	-2
?	950 179 40	Contact element	-2
?	941 443 40	Plug	-2
?	0819110808	Nut	11
?	0819110809	Lock washer	11
?	950 897 40	Seal ring	11
?	0819150808	Nut	13
?	950 318 40	Lock washer	13
?	950 898 40	Seal ring	13
?	174 411 40	Cable strap	-2
?	941 777 40	Plate	-2
?	950 435 40	Cable CAN-BUS	-2
?	0819213200	Body	1
?	0819105440	Bushing contact	-2
?	952 675 40	Plug assy. with rubber grommet 2 pole	2
?	940 271 40	Cable union DN 10	1
?	517 322 98	Nut	1
?	055 107 40	Cable lug, blue 2,5 M4	-2
?	635 042 40	Wire end ferrule 1,5	-2
?	056 292 40	Cable strap	-2
?	950 136 40	Plug	1
?	0819105320	Pin contact	-2
?	950 131 40	Protection cap	1
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2
?			-2

Komatsu PC5500-6 S/N 15137 parts catalog PDF

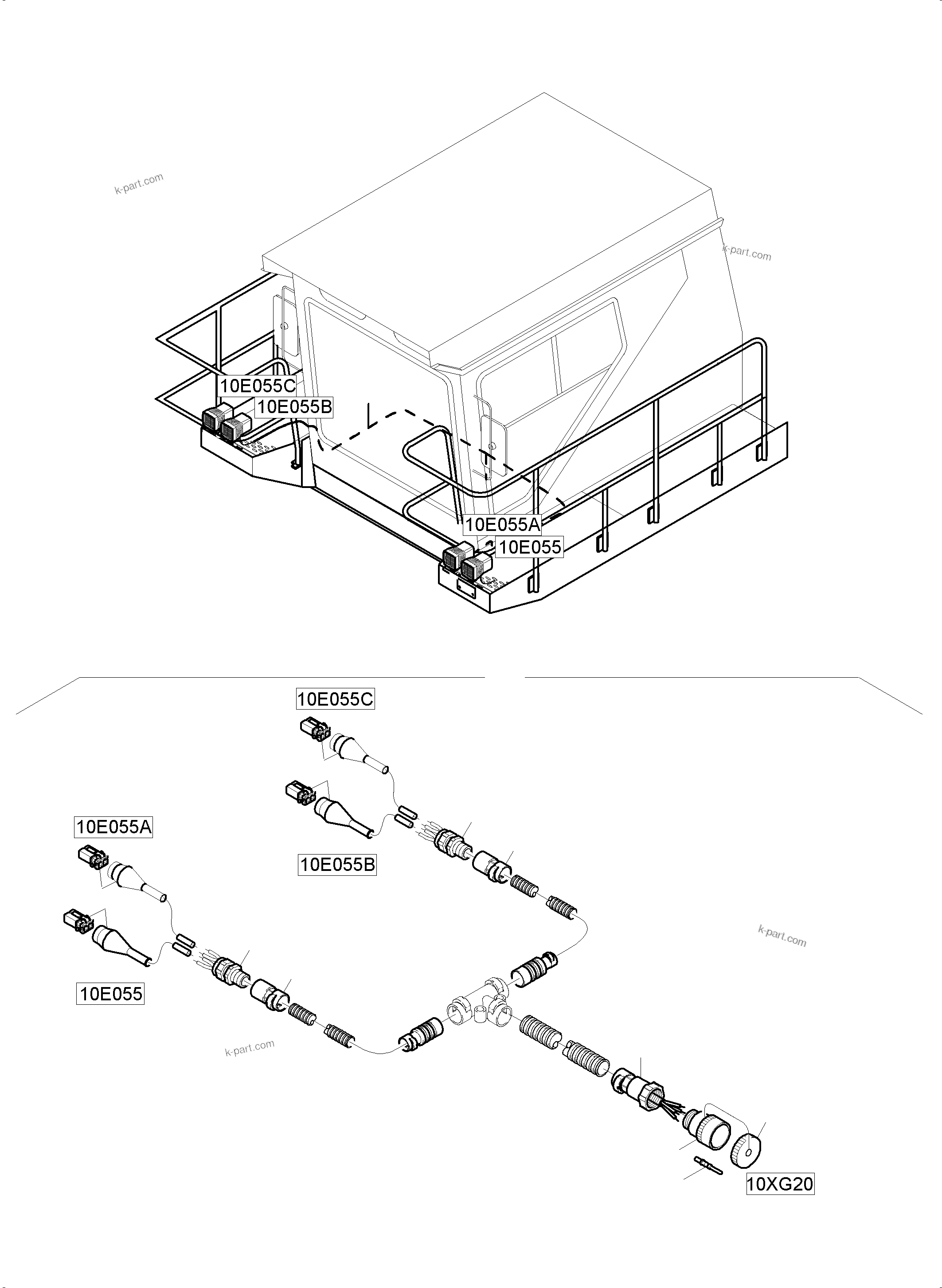

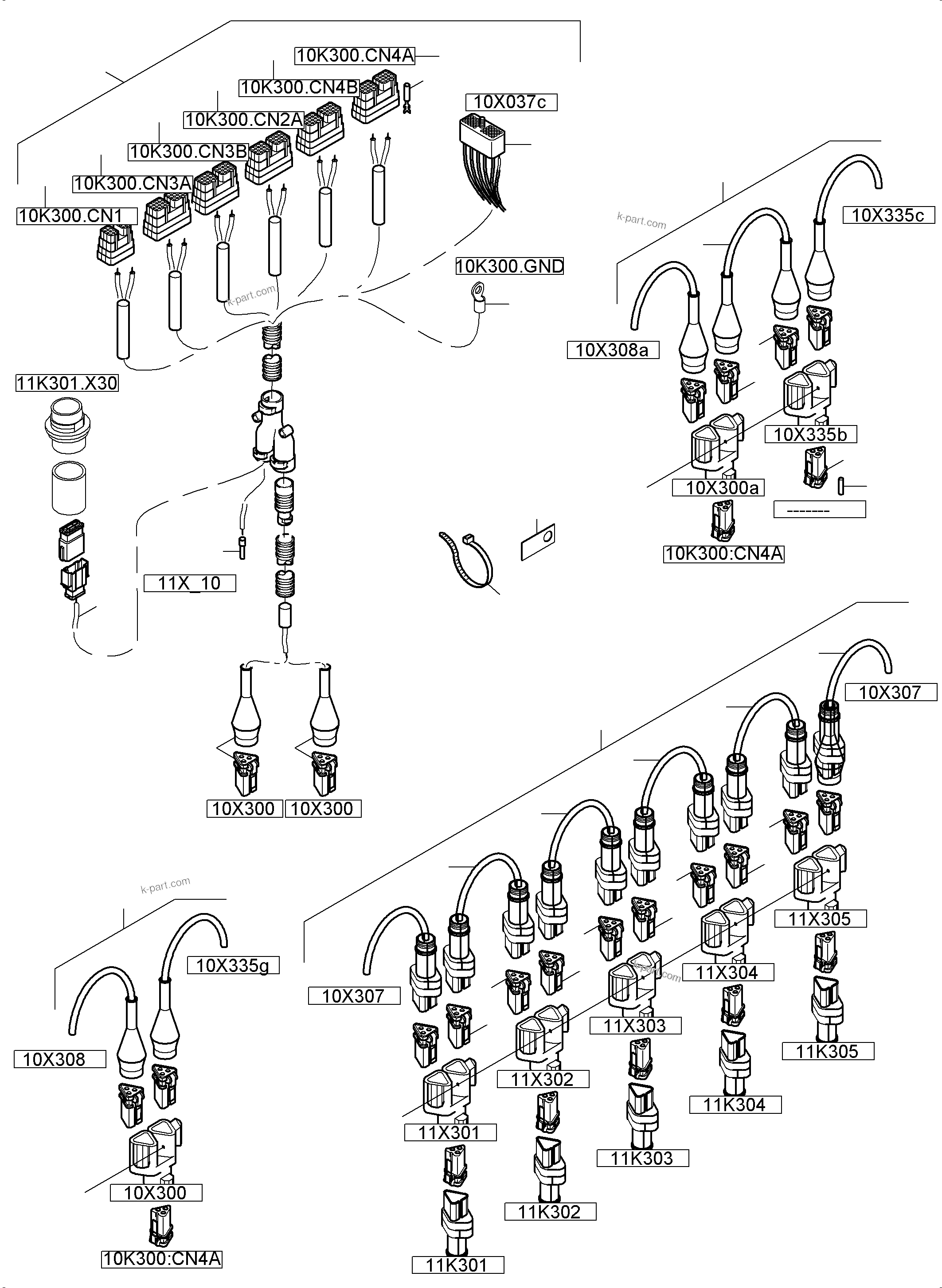

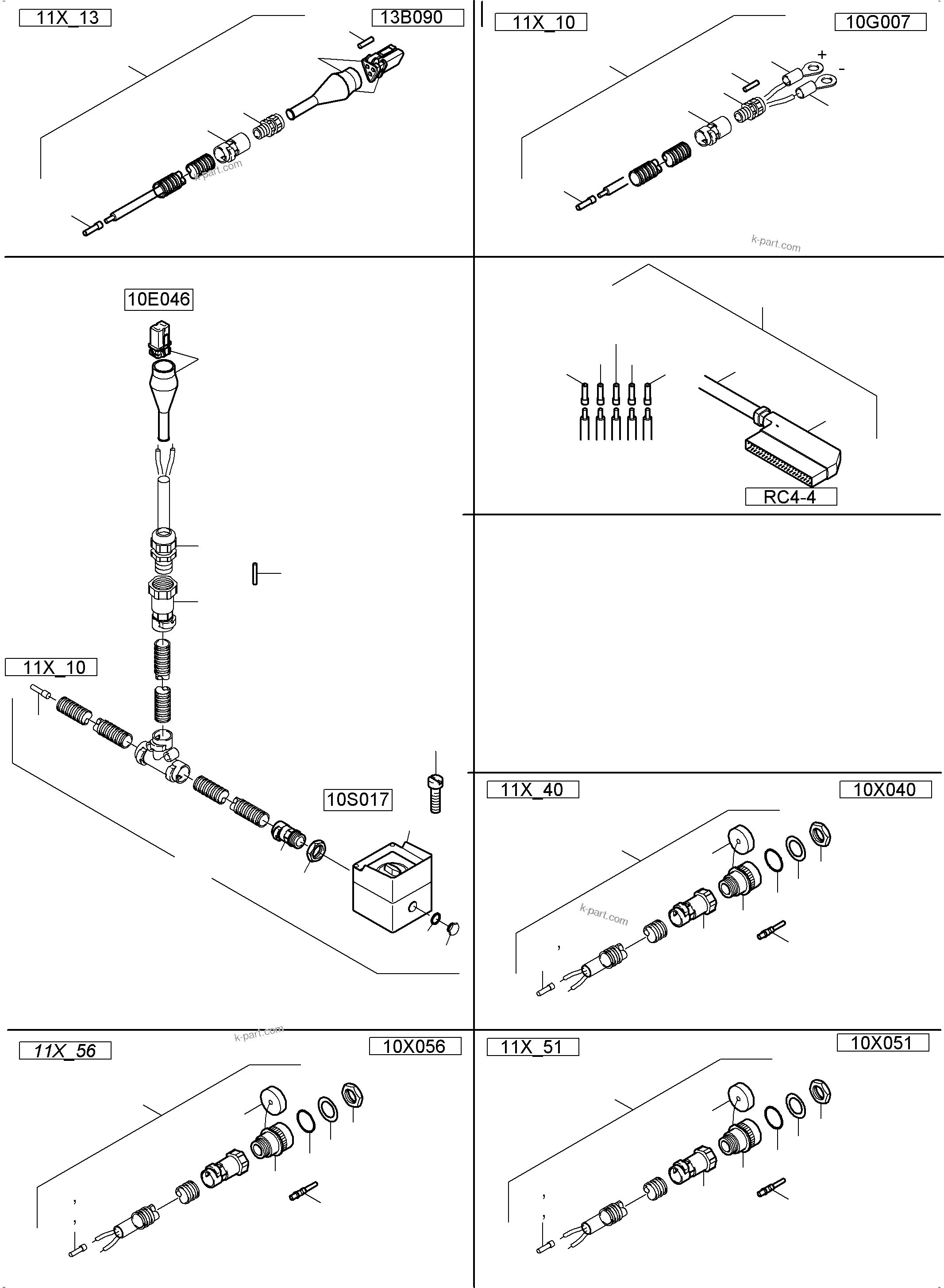

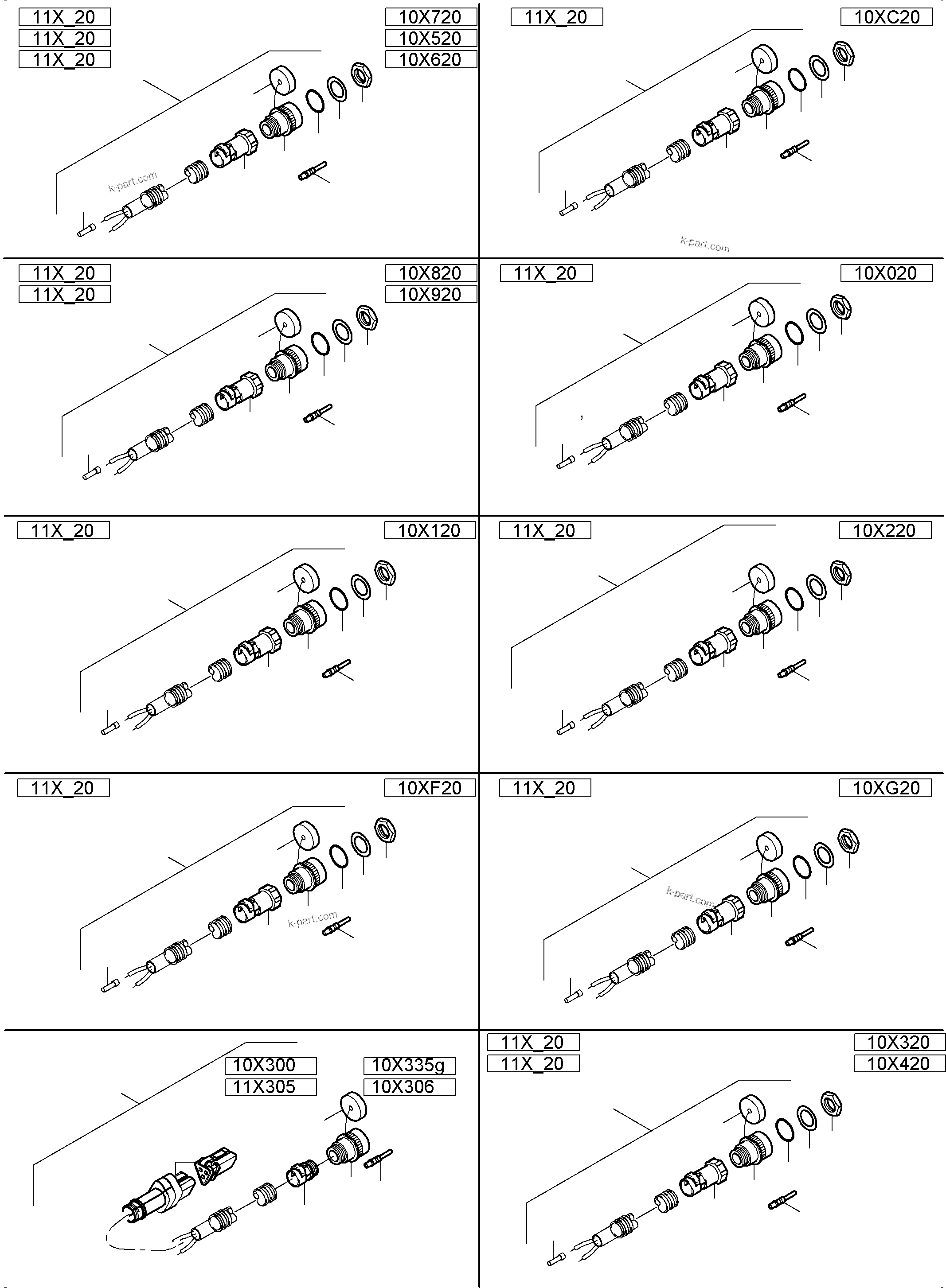

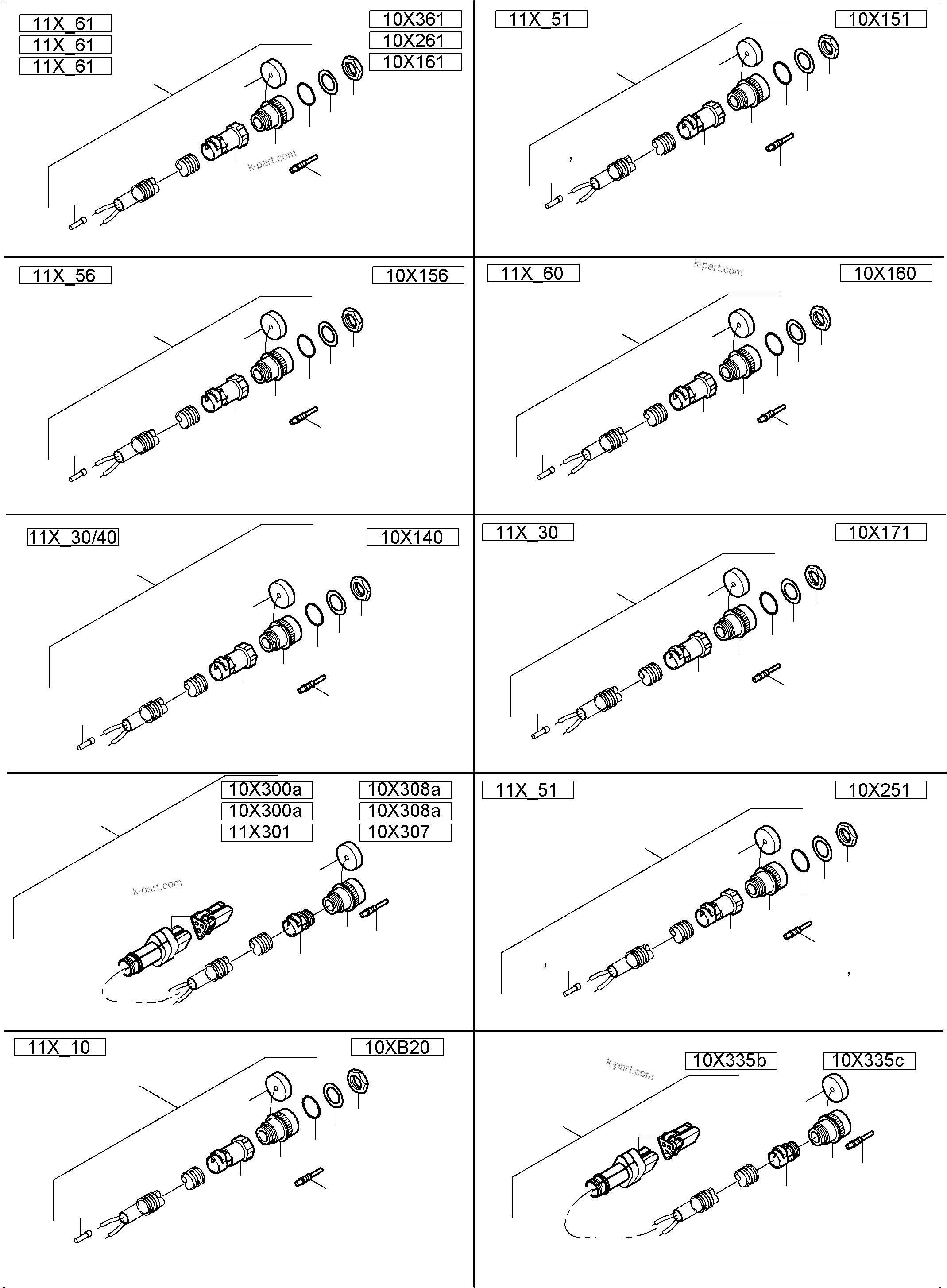

CABIN SUPPORT AND INTERMEDIATE LANDING HARNESSES (515-2214e) in PC5500-6 S/N 15137. Diagram image and parts list.
