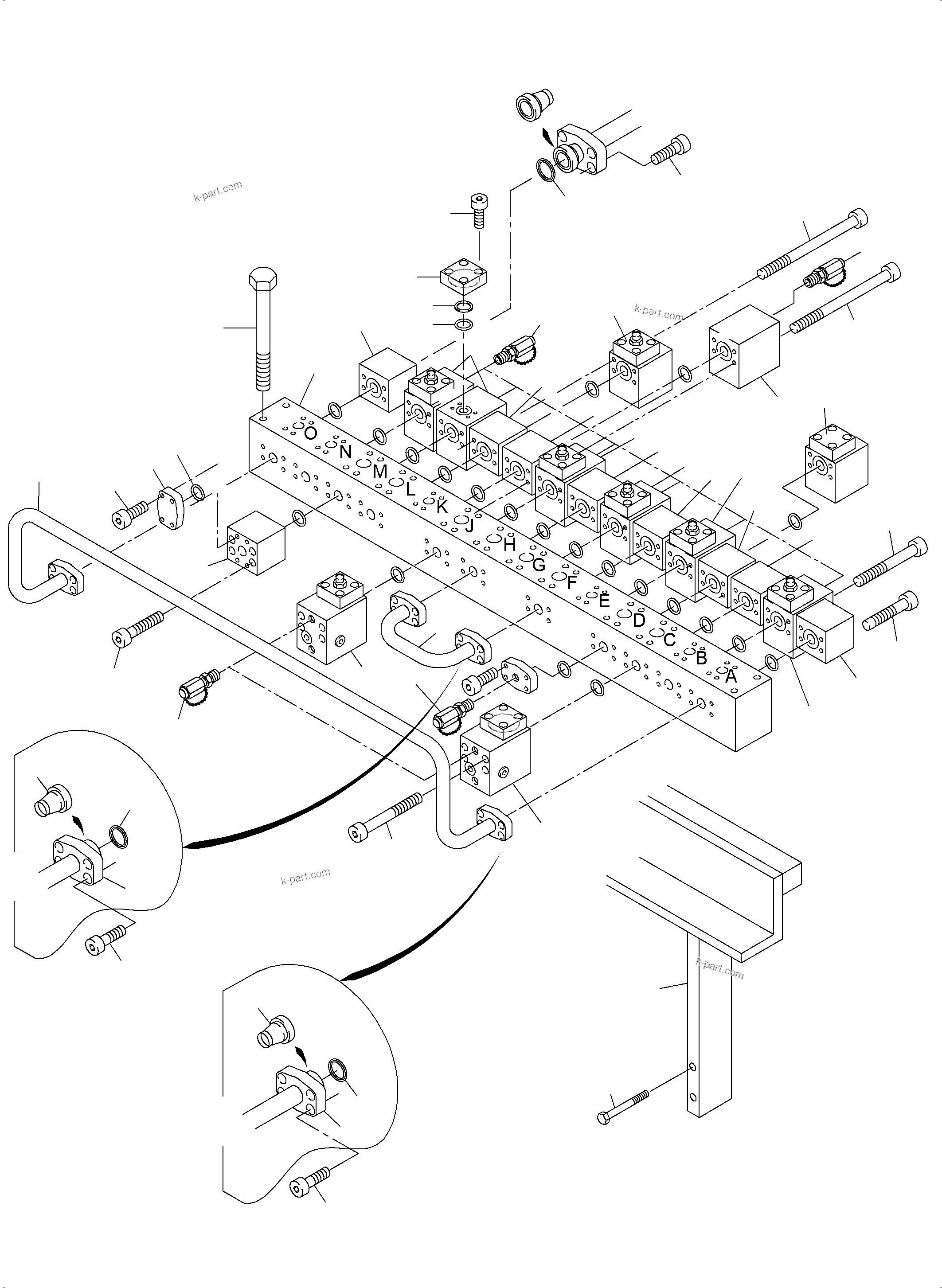

Diagram image 1 of 2

PC3000-6 S/N 46247

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46247

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Reference
?	935 241 40	Manifold	1
?	933 884 40	Block	1
?		Throttle check valve	9	090-0695a
?		Anticavitation valve	6	991-0474
?	215 627 99	Pipe Ш 10	-2
?		Throttle check valve	1	090-0696a
?	514 585 98	Hose assy. DN 12x1650	1
?	514 598 98	Hose assy. DN 8x755	1
?	514 599 98	Hose assy. DN 8x1130	1
?	515 812 98	Coupling	11
?	506 581 98	Plug	1
?	356 209 40	Flange seal	6
?	374 416 99	Socket	7
?	516 183 98	Socket	1
?	516 156 98	Socket	2
?	516 173 98	Socket	6
?	516 224 98	Union	1
?	655 182 40	Union	1
?	517 073 98	Union	1
?	906 806 40	Union	1
?	319 212 99	Bolt	32
?	319 294 99	Bolt	16
?	512 813 98	Bolt	4
?	631 069 40	Block	2
?	514 529 98	Bolt	16
?	631 063 40	Diffuser	1
?	935 469 40	Console	1
?	308 444 99	Bolt	4
?	793 404 73	Pipe Ш 38 assy.	1
?	793 405 73	Pipe Ш 50 assy.	1
?	500 129 98	Flange	2
?	501 871 98	Ring	2
?	356 210 40	Flange seal	2
?	512 814 98	Bolt	8
?	501 898 98	Collar ring	2
?	500 127 98	Flange	2
?	319 289 99	Bolt	8
?	514 324 98	Bolt	4
?	436 058 40	Plate	2
?	006 729 98	O-Ring	2
?	414 982 40	Seal ring	2
?	319 283 99	Bolt	8
