PRESSURE LINES - FAN MOTOR, FAN PUMP | PC3000-6 S/N 06330

Search in All Books

Find books across the catalog from one place.

This page is prepared as the search workspace. The search behavior itself can be connected in the next step.

Search whole Komatsu part number in all books. Example: 6212611203.

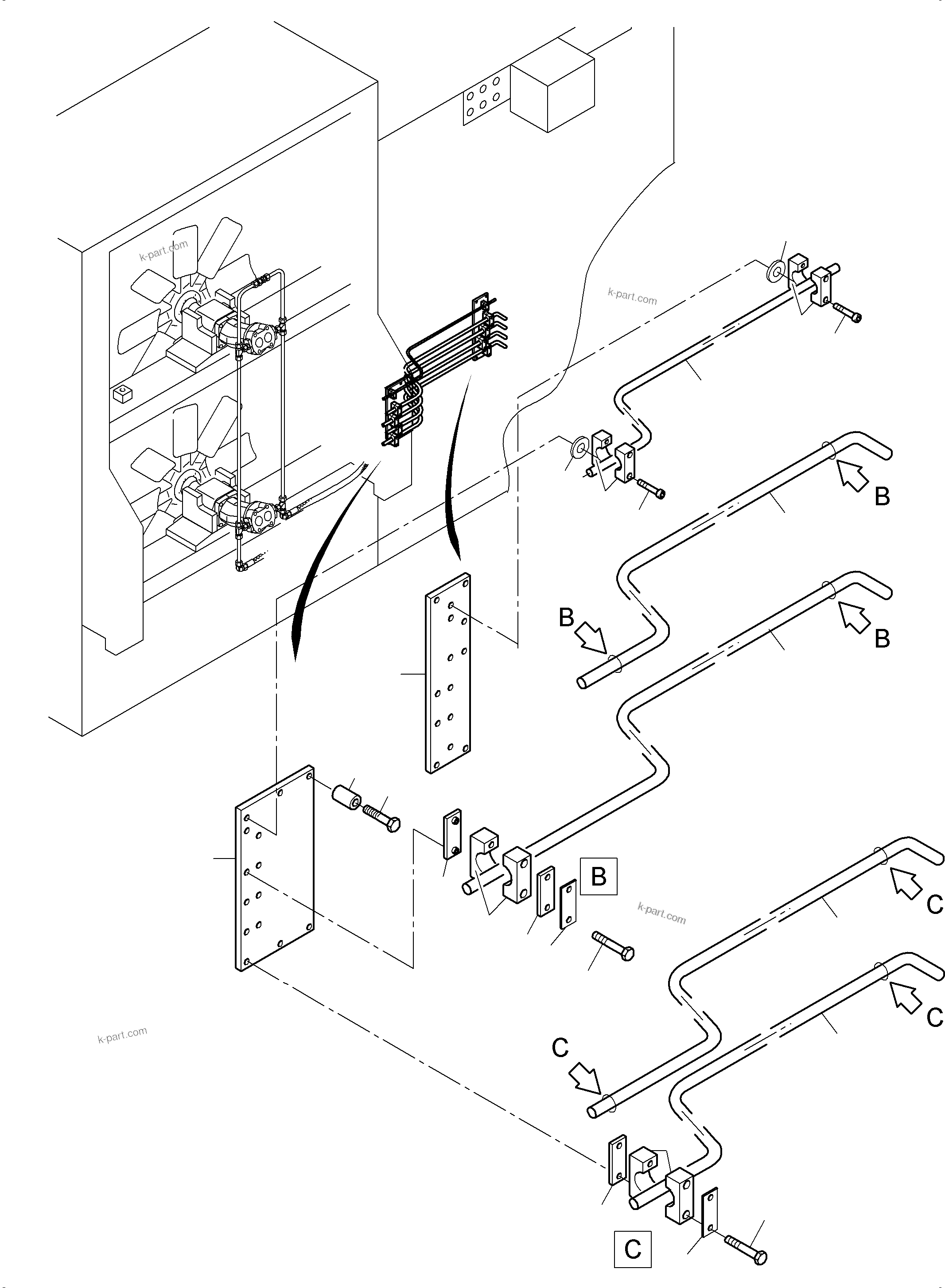

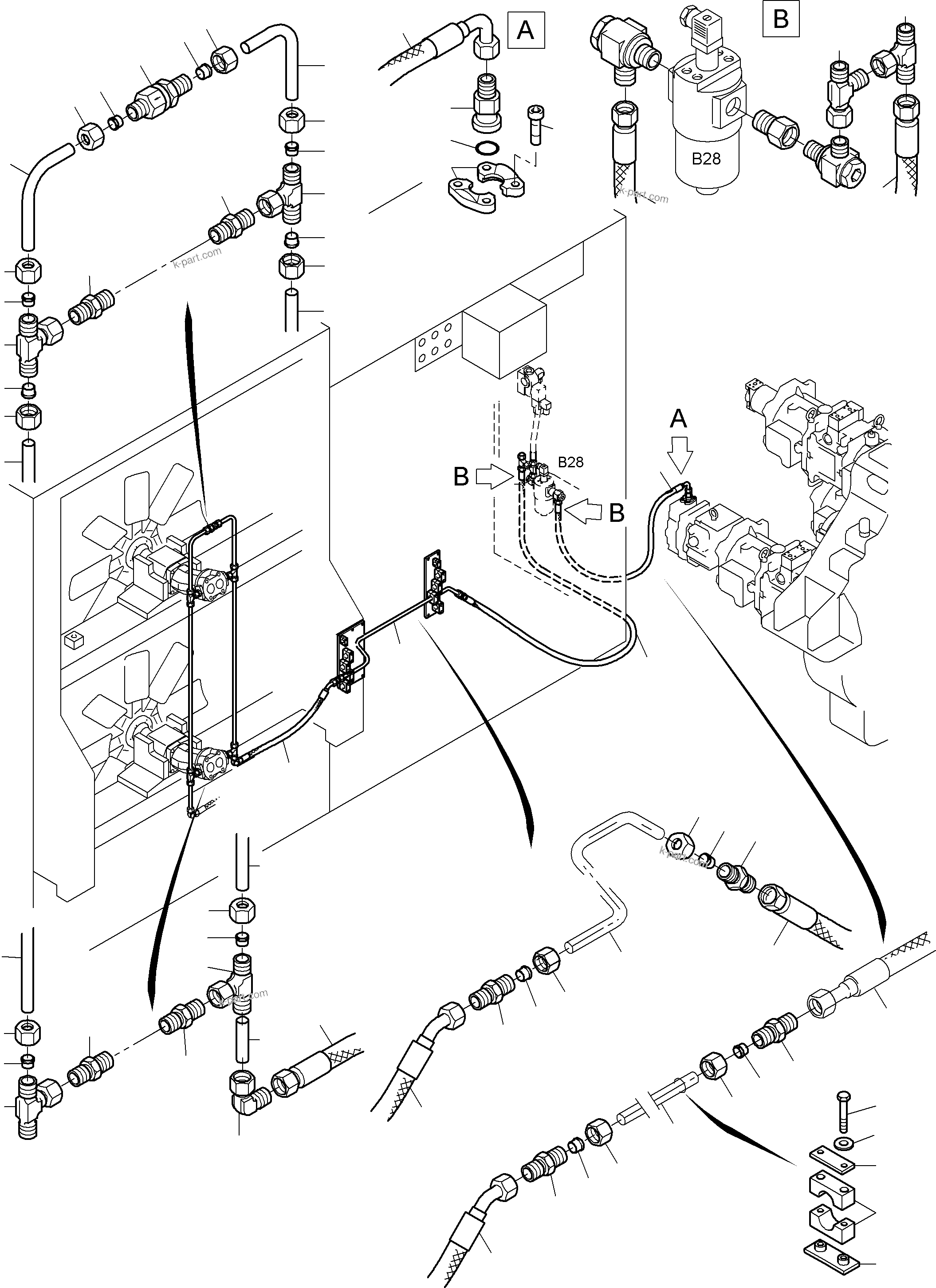

Diagram image 1 of 2

PC3000-6 S/N 06330

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 06330

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	923 993 40	Pipe	2
?	371 264 99	Union Nut	12
?	906 868 40	Olive	12
?	374 414 99	Socket	4
?	516 853 40	Pipe	1
?	906 938 40	Valve	1
?	516 740 98	Socket	4
?	368 344 40	Pipe	1
?	516 837 98	Socket	1
?	517 764 98	Hose assy. DN 25x750	1
?	928 873 40	Pipe	1
?	374 443 99	Socket	4
?	006 632 98	Half flange	8
?	324 524 40	Flange seal	2
?	319 148 99	Bolt	8
?	907 735 40	Flange connection	1
?	517 786 98	Hose assy. DN 32x1150	1
?	517 729 98	Hose assy. DN 25x3600	1
?	928 870 40	Console	1
?	928 875 40	Console	1
?	510 745 98	Resilient sleeve	8
?	307 810 99	Bolt	8
?	518 059 98	Pair of clamps	2
?	308 576 99	Bolt	4
?	518 547 98	Lock washer	28
?	930 064 40	Pipe	1
?	930 066 40	Pipe	2
?	928 874 40	Pipe	1
?	518 058 98	Pair of clamps	4
?	518 041 98	Pair of clamps	12
?	534 001 99	Cover Plate	18
?	308 579 99	Bolt	22
?	509 308 98	Locking plate	12
?	534 002 99	Weld on plate	4
?	516 842 98	Pair of clamps	2
?	928 859 40	Pipe	1
?	371 265 99	Union Nut	2
?	906 352 40	Olive	2
?	374 445 99	Socket	2
?	518 339 98	Hose assy. DN 32x880	1
