Diagram image 1 of 6

PC4000-6 S/N 58141

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 58141

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 58141

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 58141

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 58141

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 58141

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	979 402 40	Switch framing location 11 assy.	1
?	907 840 40	Breaker 1 A	1
?	907 828 40	Breaker 6 A	13
?	907 829 40	Breaker 10 A	38
?	907 827 40	Breaker 16 A	10
?	907 830 40	Breaker 25 A	1
?	907 843 40	Breaker 20 A	1
?	951 126 40	Breaker 30 A	1
?	907 839 40	Breaker 50 A	8
?	950 994 40	Breaker 13 A	1
?	940 640 40	Rail collector end cap	26
?	960 613 40	Resistor array assy. consist. of fig nos. 130-131	2
?	655 748 40	Diode array	3
?	941 479 40	Amplifier	13
?	906 671 40	Modul	4
?	461 039 40	Amplifier	1
?	621 506 40	Module	1
?	941 278 40	Socket	1
?	896 716 40	Hour meter	2
?	896 754 40	Switch modul	1
?	323 590 40	Switch modul	1
?	603 346 40	Voltage measuring clamp	1
?	963 818 40	Relay assy. consist. of ifg nos. 170-173	2
?	950 466 40	Cross connection	1
?	898 680 40	Relay assy. consist. of ifg nos.180-182	11
?	951 895 40	Safety switch 24V	2
?	941 487 40	Semiconductor relay	4
?	941 488 40	Semiconductor relay	12
?	490 889 40	Series terminal with diode, red	4
?	490 890 40	Series terminal with diode, green	1
?	926 505 40	Series terminal with diode, red assy	1
?	654 439 40	Time-lag relay	1
?	894 577 40	Socket assy. consist. of fig nos190-191	1
?	951 284 40	Safety relay	4
?	963 812 40	Switch framing consist. of fig nos 200-210	1
?	323 233 40	Wiring profile	-2
?	323 234 40	Cover	-2
?	655 517 40	Cover 40 BN	-2
?	940 609 40	Makrolon plate	-2
?	940 610 40	Makrolon plate	-2
?	515 213 40	Cable 1,0	-2
?	515 214 40	Cable 2,5	-2
?	906 022 40	Cable 4.0	-2
?	655 675 40	Cable 6.0	-2
?	896 727 40	Cable 10,0	-2
?	907 553 40	Cable 16,0	-2
?	515 218 40	Cable 16mm2	-2
?	950 435 40	Cable	-2
?	941 430 40	Modul	1
?	941 431 40	Contoller housing	1
?	941 432 40	Contoller housing	1
?	941 412 40	Plug connector	9
?	958 955 40	Can-bushing	5
?	941 434 40	Lead cable	1
?	941 819 40	Cable	1
?	941 724 40	Cable	1
?	940 878 40	Distribution block	1
?	940 061 40	Rivet	115
?	318 156 99	Bolt	4
?	940 675 40	Sleeve with srew	26
?	950 620 40	Rail collector	-2
?	941 787 40	Terminal	4
?	955 334 40	Cross connection	1
?	941 502 40	Potencial clamp	12
?	941 503 40	Cover plate	9
?	941 685 40	Group plate	11
?	940 673 40	Clamp	71
?	950 185 40	Protective wire clip	44
?	906 612 40	Through clamp 2.5	204
?	906 613 40	Cover plate	27
?	906 614 40	Bridge 2-fold	31
?	906 615 40	Bridge 3-fold	4
?	906 616 40	Bridge 4-fold	3
?	906 617 40	Bridging comb 5-fold 2,5	1
?	461 322 40	Cover plate	10
?	461 321 40	Terminal	95
?	490 542 40	Cross connection	13
?	941 736 40	Clamp	4
?	941 737 40	Cover plate	9
?	941 738 40	Cover plate	1
?	941 739 40	Clamp	8
?	941 740 40	Cross connection	8
?	941 741 40	Cover plate	8
?	906 623 40	Marking strip	10
?	906 624 40	Marker	4
?	906 625 40	Marker	2
?	906 626 40	Marker	2
?	906 627 40	Marker	2
?	906 628 40	Marker	1
?	906 629 40	Marker	3
?	906 687 40	Marker	1
?	906 688 40	Marker	1
?	950 456 40	Optokoppler part	2
?	986 209 40	Relais assy. consist. of fig nos 220-223	3
?	356 281 40	Marking strips 1-10	1
?	356 282 40	Marking strips 11-20	1
?	356 283 40	Marking strips 21-30	1
?	356 284 40	Marking strips 31-40	1
?	356 285 40	Marking strips 41-50	1
?	356 286 40	Marking strips 51-60	1
?	356 287 40	Marking strips 61-70	1
?	356 289 40	Marking strips 81-90	1
?	621 735 40	Capacitor	4
?	960 619 40	Opto-isolator	1
?	960 562 40	Plug assy. ICNV-11K303	1
?	960 563 40	Plug assy. ICNV-11K304	1
?	960 564 40	Plug assy. ICNV-11K305	1
?	941 561 40	Lead cable	1
?	963 800 40	Cover	1
?	950 607 40	Cap nut	4
?	323 346 40	Touch contact	1
?	957 090 40	Junction plate consist. of fig nos 230-237	1
?	511 262 98	Resilient sleeve	4
?	307 732 99	Bolt	12
?	518 546 98	Washer	12
?	307 737 99	Bolt	4
?	307 665 99	Bolt	4
?	906 775 40	Bridge	2
?	332 202 99	Nut	4
?	340 459 99	Washer	4
?	955 973 40	Cable-Can bus cab support	1
?	332 331 99	Nut	16
?	340 506 99	Washer	20
?	504 207 98	Screw	1
?	332 197 99	Nut	2
?	518 547 98	Lock washer	3
?	906 768 40	Through clamp 6,0	5
?	906 772 40	Cover plate	2
?	962 663 40	Relay of fig nos 240-244 u. 171-172 75A	5
?	950 613 40	Relay 120A	1
?	950 614 40	Breaker 100A	1
?	941 235 40	Safty cut off 24V	1
?	344 498 40	Supporting trestle	21
?	256 945 40	cable shoe	6
?	950 662 40	cable shoe	4
?	940 610 40	Makrolon plate	-2
?	950 466 40	Cross connection	3
?	950 880 40	Rubber cable	-2
?	519 773 98	Wire end ferrule	10
?	519 570 40	cable shoe	10
?	950 208 40	End grommet	20
?	951 916 40	Semiconductor relay	1
?	942 129 40	Modul	1
?	906 611 40	Mounting part	2
?	604 733 40	Resistor 2 W	30
?	323 179 40	Relay	3
?	320 975 99	Bolt	6
?	518 314 98	Lock washer	6
?	340 504 99	Washer	4
?	940 020 40	Relay	11
?	592 338 40	Socket	11
?	414 369 40	Spring retainer	11
?	907 642 40	Socket	1
?	907 643 40	Dust cap	1
?	490 708 40	Sectional plate	9
?	906 284 40	Assembly rail	2
?	323 237 40	Wiring terminal	8
?	516 651 98	Angle	-2
?	896 747 40	Wiring channel 100	-2
?	500 106 98	Bolt	42
?	334 599 99	Nut	42
?	340 654 99	Washer	42
?	501 670 98	Screw	44
?	145 743 40	Washer	44
?	986 200 40	Relay	1
?	056 070 40	Wire end ferrule	2
?	324 484 40	Wire end ferrule	2
?	990 632 40	Plate	1
?	957 091 40	Plate	1
?	0443450810	Clip	7
?	0819320010	Clip	5
?	307 775 99	Bolt	10
?	507 037 98	Nut	10
?	518 547 98	Lock washer	10
?	507 596 98	Washer	5
?	307 779 99	Bolt	5
?	950 600 40	Relay	5
?	340 904 99	Washer	10
?	941 354 40	cable shoe	10
?	055 103 40	cable shoe	10
?	055 104 40	cable shoe	20
?	906 647 40	T-Splitter	5
?	958 955 40	Can-bushing	4
?	958 956 40	Can-Bushing	4

Komatsu PC4000-6 S/N 58141 parts catalog PDF

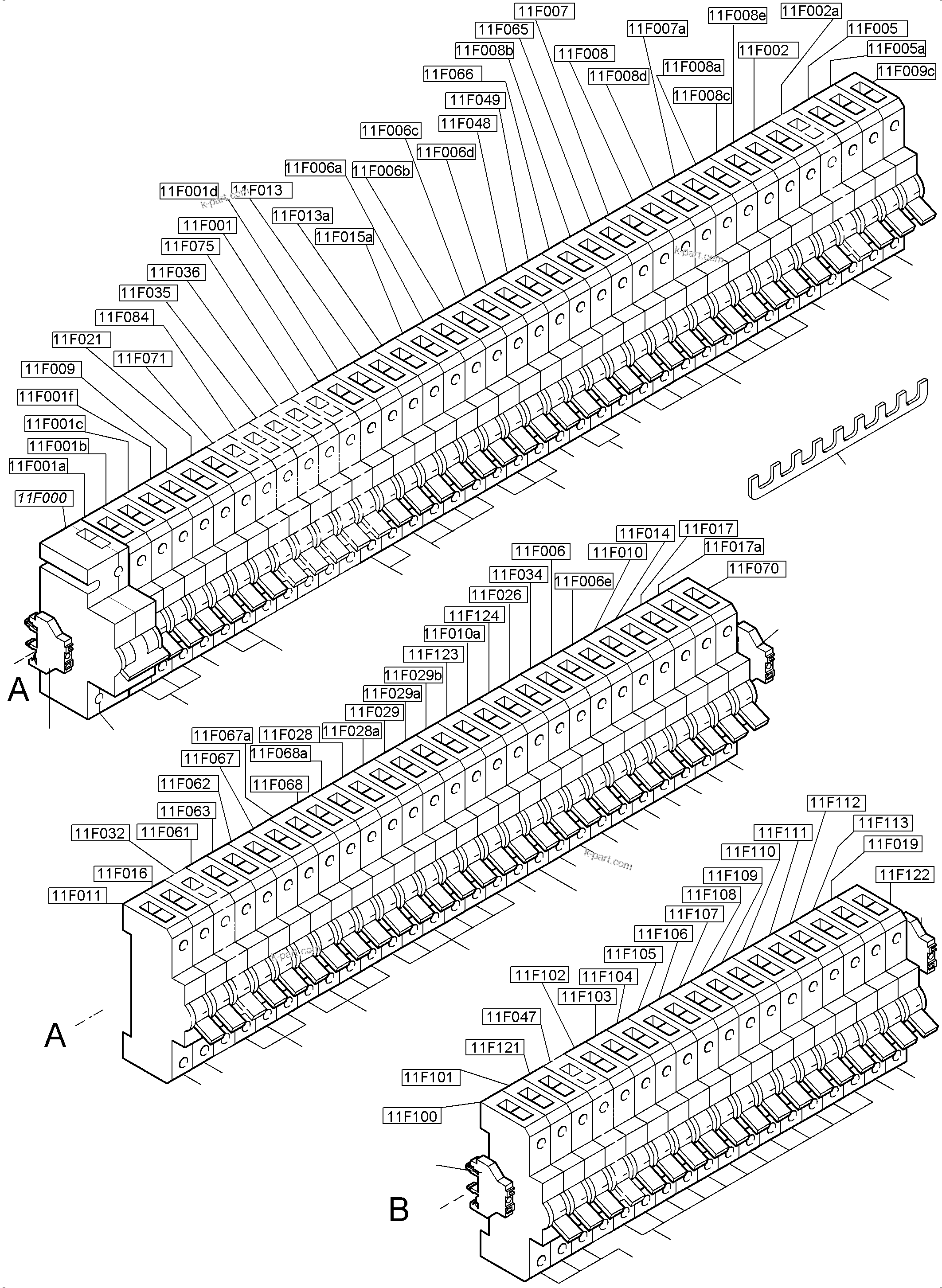

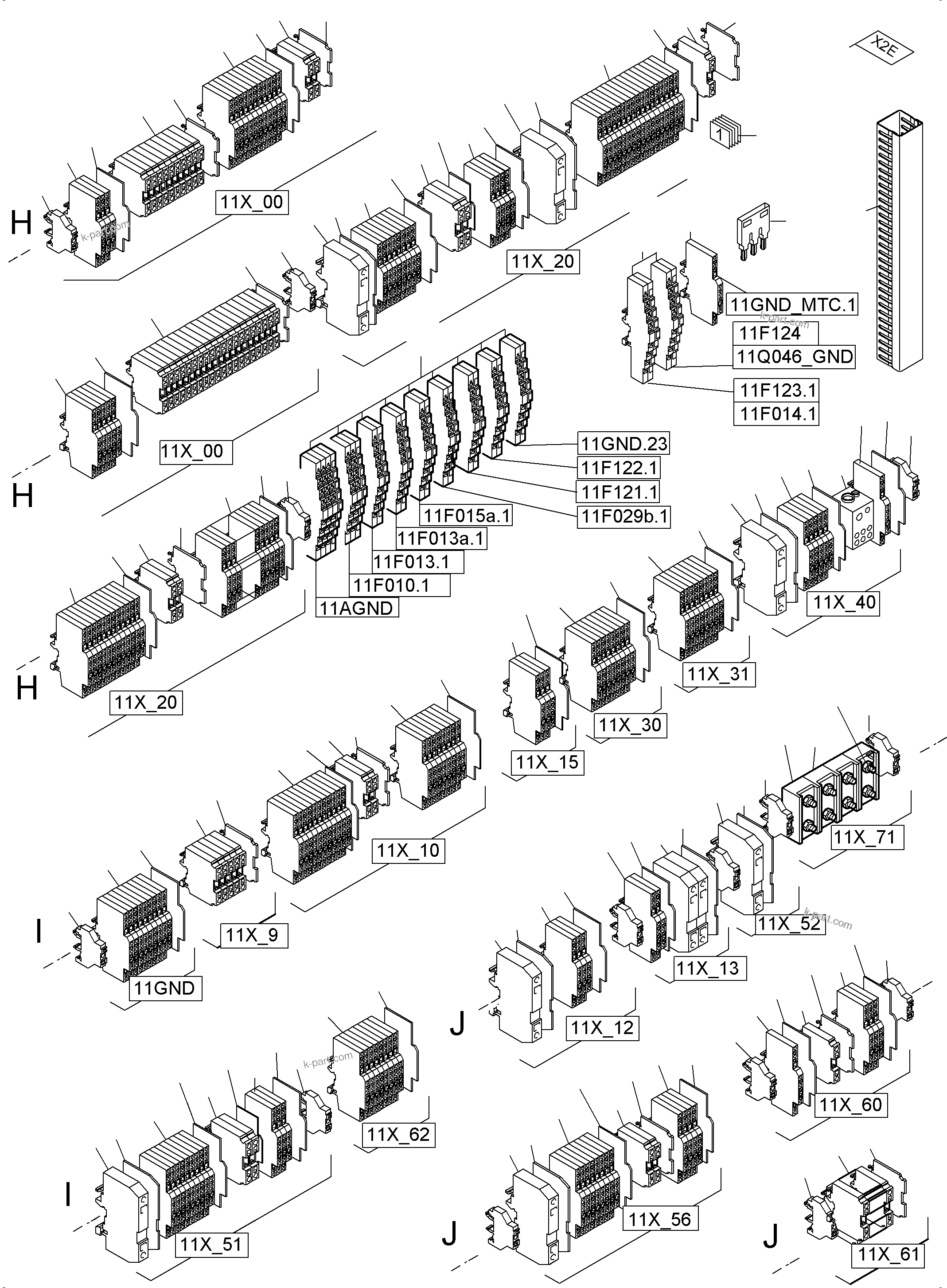

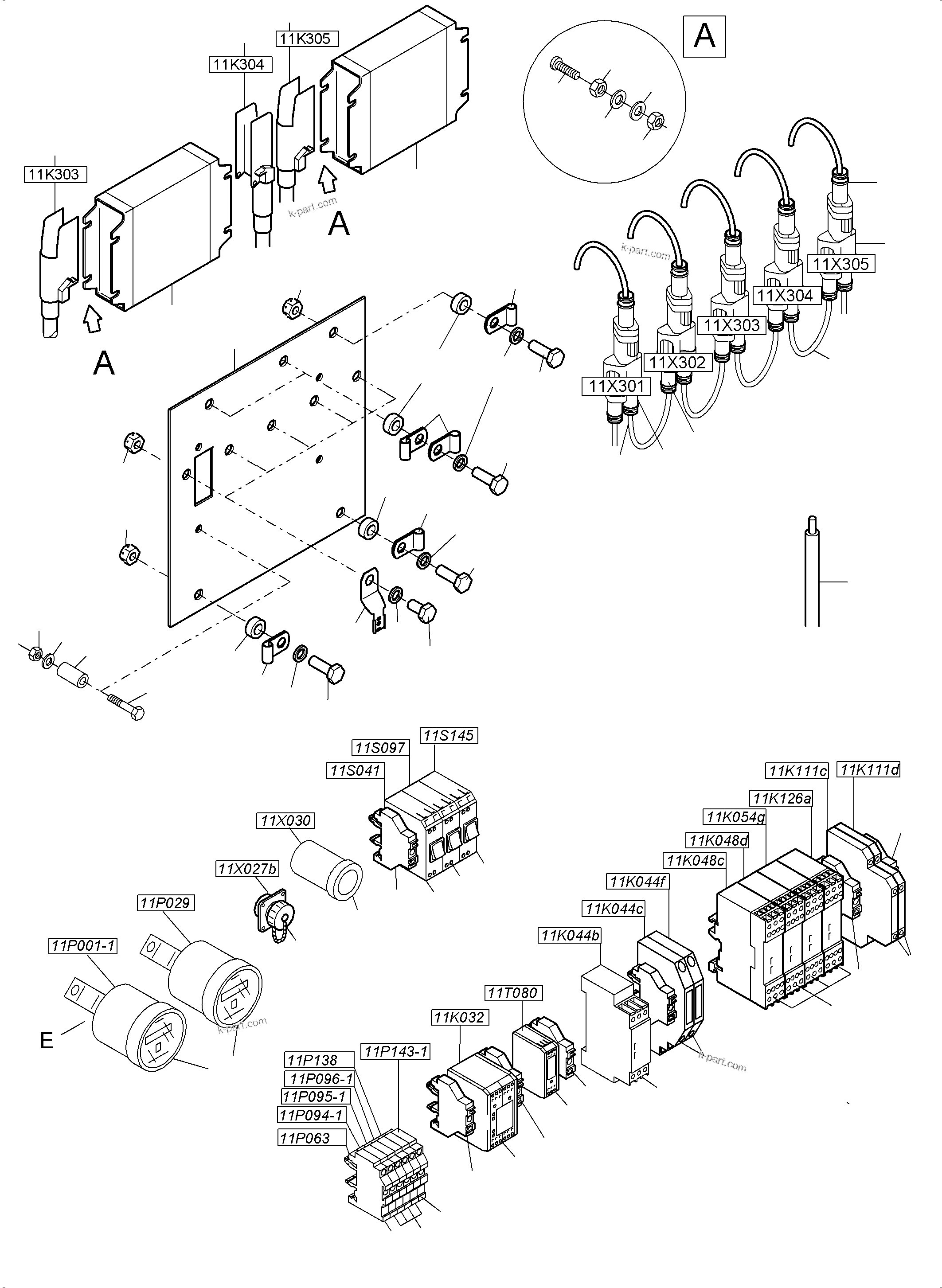

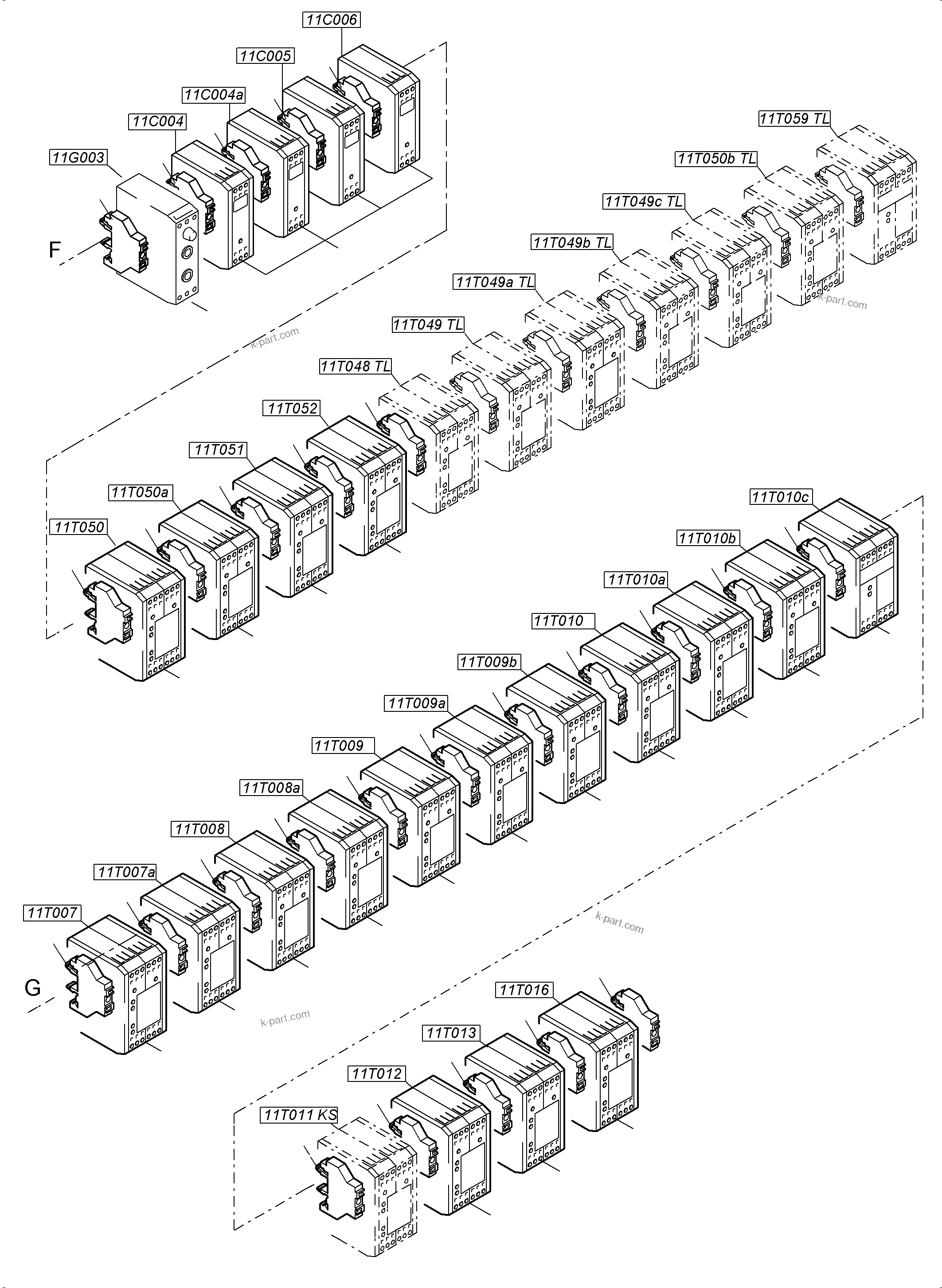

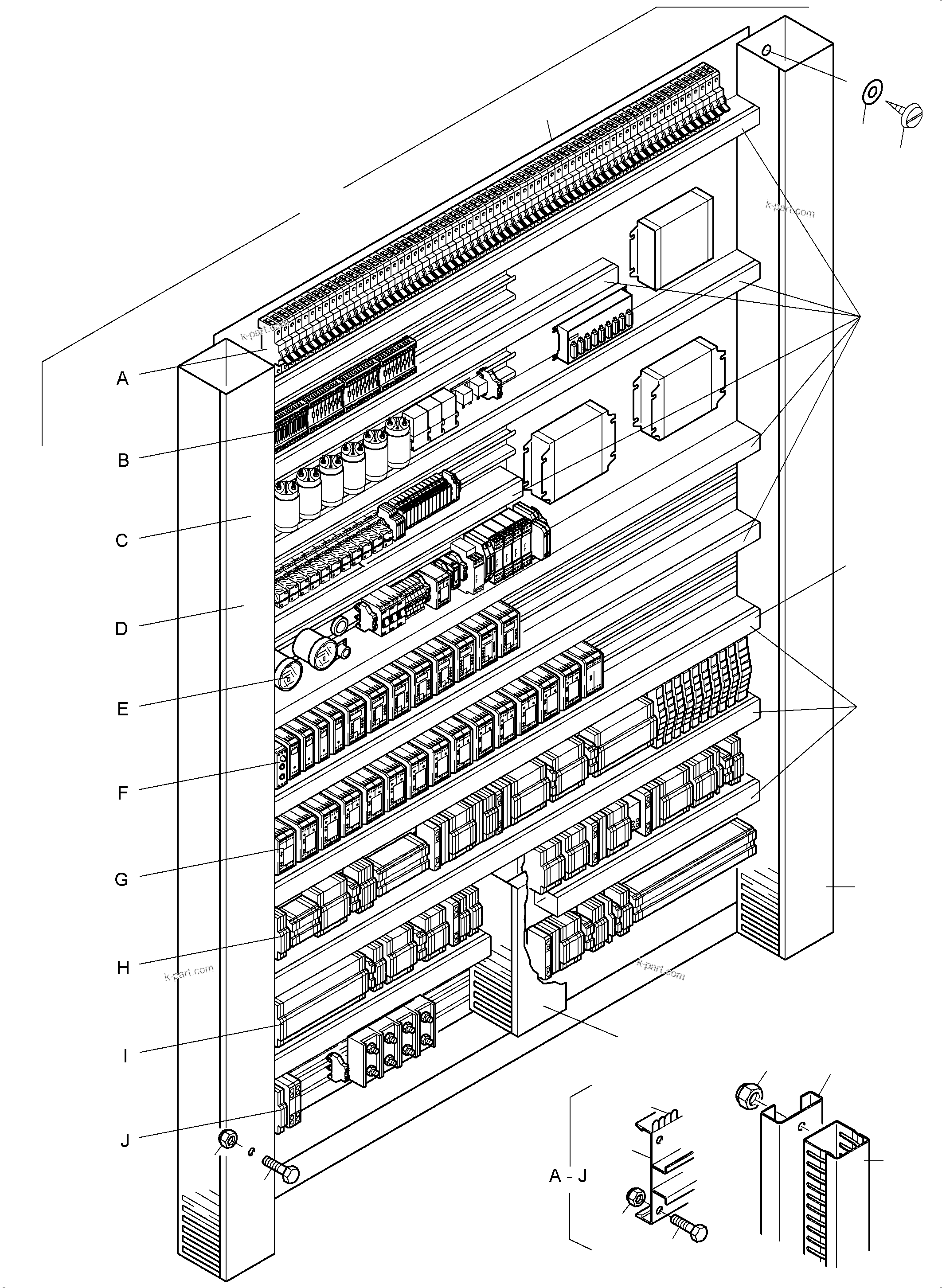

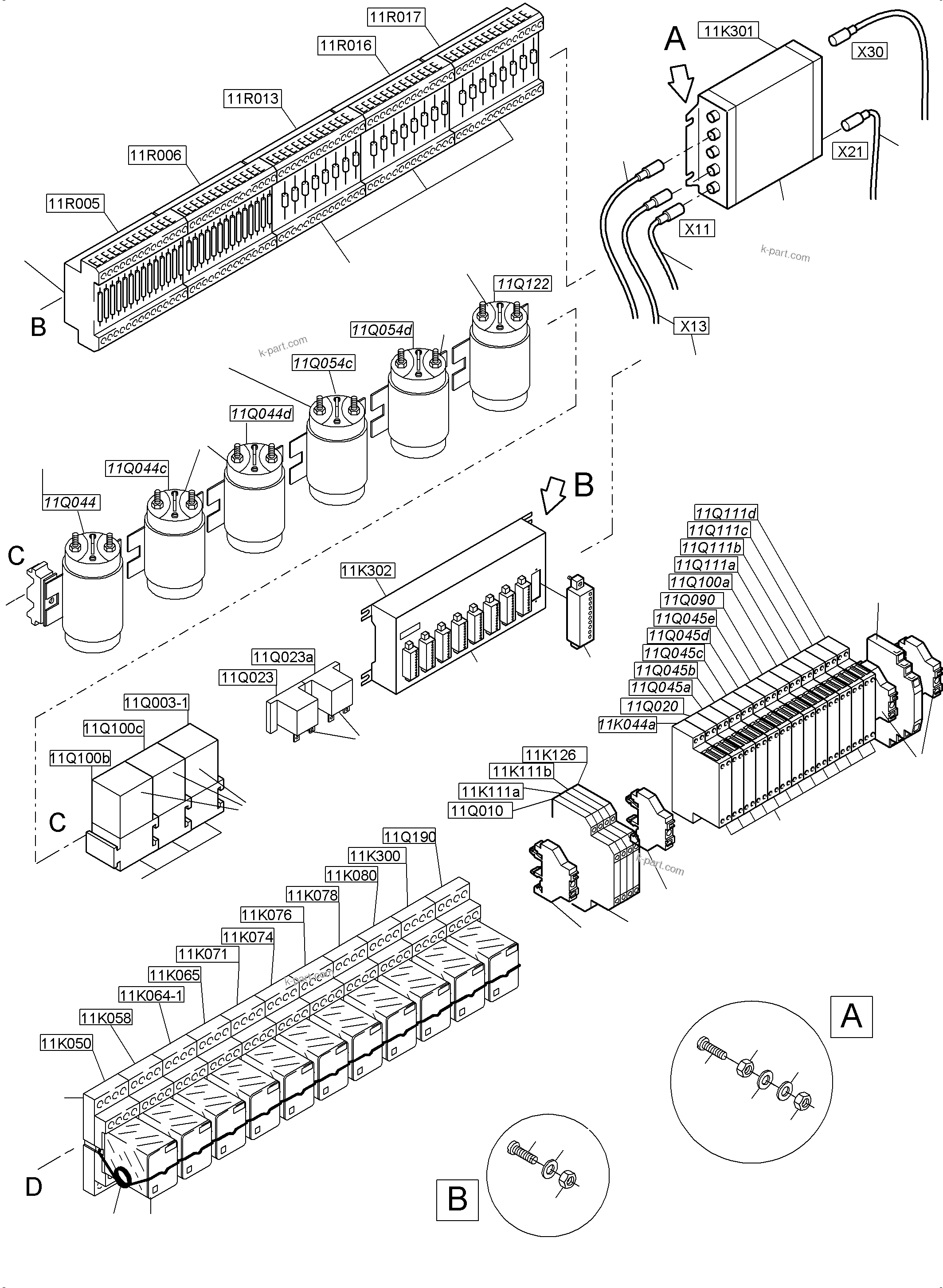

SWITCH FRAMING X2 LOCATION 11 (355-2265-2d) in PC4000-6 S/N 58141. Diagram image and parts list.
