Diagram image 1 of 4

PC4000-6E S/N 08265

? ? ? ?

PC4000-6E S/N 08265

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08265

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08265

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	979 878 40	Housing	1
?	999 301 40	Breaker 16A	9
?	999 299 40	Breaker 10A	27
?	999 296 40	Breaker 1A	2
?	999 298 40	Breaker 6A	10
?	999 305 40	Breaker 32A	1
?	999 306 40	Breaker 40A	1
?	999 307 40	Breaker 50A	7
?	999 309 40	Breaker 100A	1
?	999 303 40	Breaker 25A	1
?	950 613 40	Relay	1
?	950 600 40	Relay	2
?	986 209 40	Relay assy. 30A	2
?	963 818 40	Relay assy. 50A	2
?	999 405 40	Distribution block	2
?	960 613 40	Resistor array assy.	1
?	951 284 40	Relay	1
?	655 748 40	Diode array	2
?	950 662 40	Cable shoe	4
?	256 945 40	Cable shoe	6
?	941 354 40	Cable shoe	5
?	951 916 40	Semiconductor relay	5
?	951 862 40	Semiconductor relay	17
?	896 754 40	Switch modul	1
?	941 736 40	Clamp	1
?	941 503 40	Cover plate	1
?	941 502 40	Potencial clamp	19
?	950 339 40	Wire clip	1
?	906 612 40	Through clamp 2.5	55
?	906 613 40	Cover plate	5
?	940 673 40	Clamp	28
?	950 185 40	Protective wire clip	28
?	344 498 40	Supporting trestle	14
?	343 104 99	Lock washer	6
?	340 504 99	Washer	10
?	320 975 99	Screw	16
?	999 407 40	Distribution block	1
?	940 640 40	Sammelschiene Endkappe	24
?	941 685 40	Group plate	19
?	323 961 40	Sleeve 6,3x0,8	4
?	951 426 40	Slew measuring	1
?	360 801 40	Marking strips	2
?	906 623 40	Marking strip	1
?	906 687 40	Marker 101?150	3
?	906 624 40	Marker 1? 10	1
?	906 625 40	Marker 11? 20	1
?	906 626 40	Marker 21? 30	1
?	906 627 40	Marker 31? 40	1
?	950 620 40	Rail collector	-2
?	974 058 40	Plug assy.	7
?	974 059 40	Cap	4
?	990 641 40	Cable union	1
?	517 324 98	Nut	1
?	941 813 40	End pin	2
?	518 546 98	Lock washer	2
?	321 015 99	Bolt	2
?	978 191 40	Gyrosensor assy.	1
?	975 372 40	Harness switch cabinet 11X001	1
?	983 940 40	Harness switch cabinet 11X002	1
?	975 374 40	Harness switch cabinet 11X003	1
?	975 375 40	Harness switch cabinet 11X004	1
?	983 942 40	Harness switch cabinet 11X005	1
?	996 317 40	Harness switch cabinet 11X006	1
?	993 399 40	Harness switch cabinet 11X007	1
?	983 943 40	Harness switch cabinet 11X008	1
?	975 381 40	Harness switch cabinet 11X009	1
?	975 382 40	Harness switch cabinet 11X010	1
?	975 383 40	Harness switch cabinet 11X011	1
?	996 300 40	Harness switch cabinet 11X012	1
?	975 385 40	Harness switch cabinet 11X013	1
?	975 386 40	Harness switch cabinet 11X014	1
?	996 305 40	Harness switch cabinet 11X015	1
?	975 388 40	Harness switch cabinet 11X021	1
?	996 303 40	Harness switch cabinet 11X022	1
?	975 392 40	Harness switch cabinet 11X032	1
?	975 393 40	Harness switch cabinet 11X033	1
?	975 397 40	Harness switch cabinet 11X034	1
?	993 125 40	Harness switch cabinet 11X023	1
?	519 163 98	Receptacle	6
?	519 603 98	Cable lug	4
?	055 104 40	Cable lug 1,5	12
?	941 738 40	Cover plate	1
?	951 901 40	Modul	1
?	898 681 40	Relay assy.	1
?	951 888 41	Plate	6
?	906 773 40	Plate	1
?	986 200 40	Relay	2
?	518 314 98	Lock washer	10
?	056 070 40	Cable sleeve 1,0-1,5	324
?	324 484 40	Cable end sleeve	4
?	991 392 40	Plate	2
?	323 179 40	Relay	2
?	906 611 40	Mounting part	1
?	604 733 40	Resistor 2 W	15
?	969 833 40	Cap	7
?	951 031 40	Seal	7
?	946 218 40	Cap	7
?	350 762 99	Washer	11
?	307 646 99	Bolt	11
?	969 835 40	Cap	4
?	951 032 40	Seal	4
?	946 224 40	Cap	4
?	951 231 40	Gyrosensor	1
?	978 192 40	Cable assy.	1
?	950 125 40	Socket FEMALE	11
?	0819105420	Female contact FEMALE	284
?	621 699 40	Female contact 1-2 qmm FEMALE	48
?	950 318 40	Panel lock washer	20
?	0819150808	Nut	20
?	950 898 40	Seal ring	19
?	635 042 40	Wire end ferrule 1,5	53
?	940 852 40	Plug	80
?	950 120 40	Socket FEMALE	2
?	0819105440	Female contact FEMALE	33
?	0819100770	Sealing plug	17
?	056 071 40	Cable sleeve 2,5	33
?	950 117 40	Socket FEMALE	1
?	941 426 40	Bushing contact FEMALE	1
?	941 443 40	Plug	2
?	269 078 40	Wire end ferrule 16/28,7	1
?	950 122 40	Socket FEMALE	1
?	950 123 40	Socket MALE	1
?	0819105320	Pin contact MALE	32
?	621 698 40	Contact plug 1-2 qmm MALE	5
?	950 126 40	Socket MALE	1
?	950 140 40	Socket FEMALE	1
?	950 146 40	Socket FEMALE	2
?	950 143 40	Socket MALE	1
?	0819110808	Nut	1
?	0819110809	Lock washer	1
?	950 897 40	Seal ring	1
?	940 021 40	Relay	1
?	323 910 40	Socket	1
?	323 911 40	Spring	1

Komatsu PC4000-6E S/N 08265 parts catalog PDF

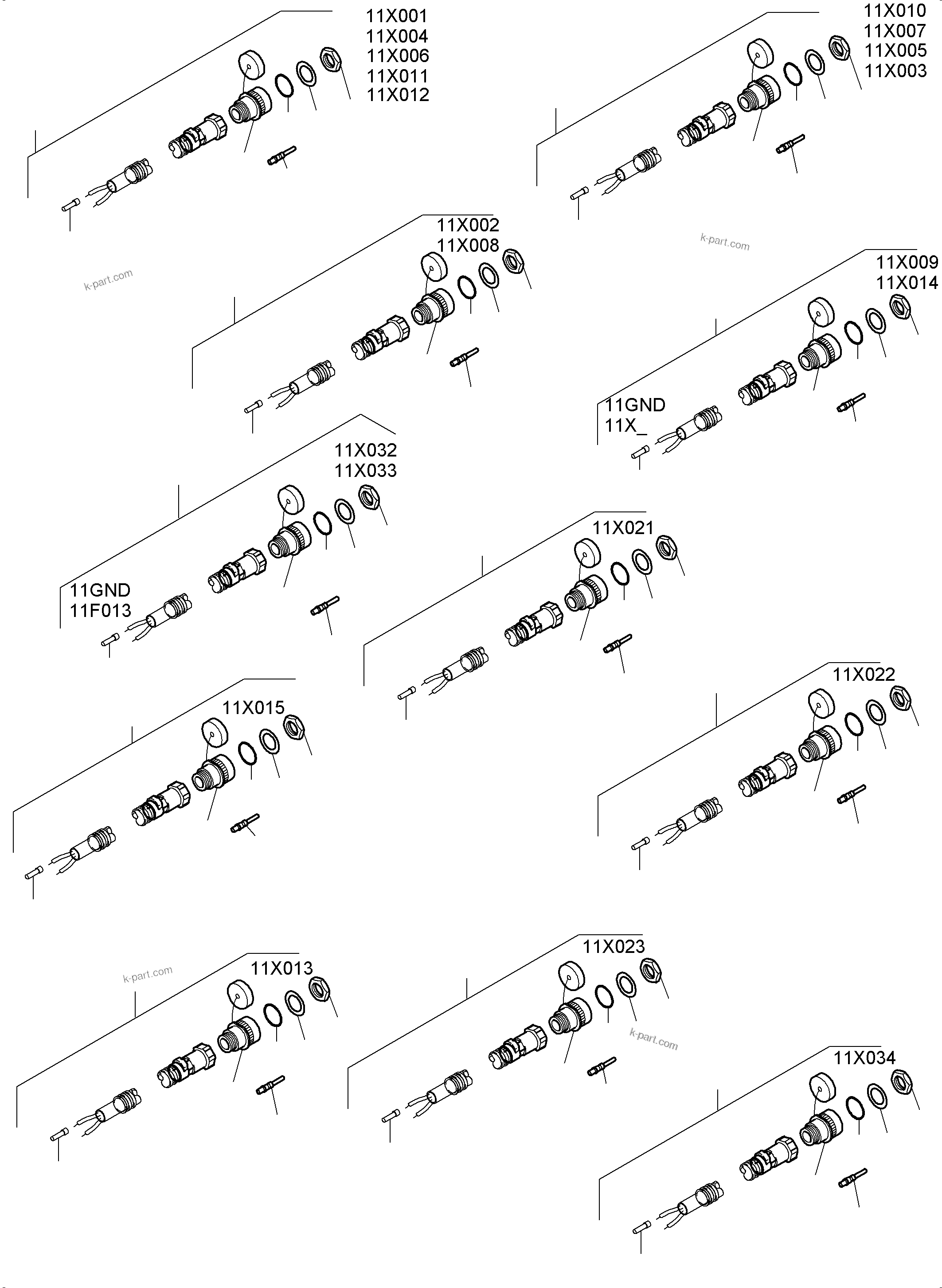

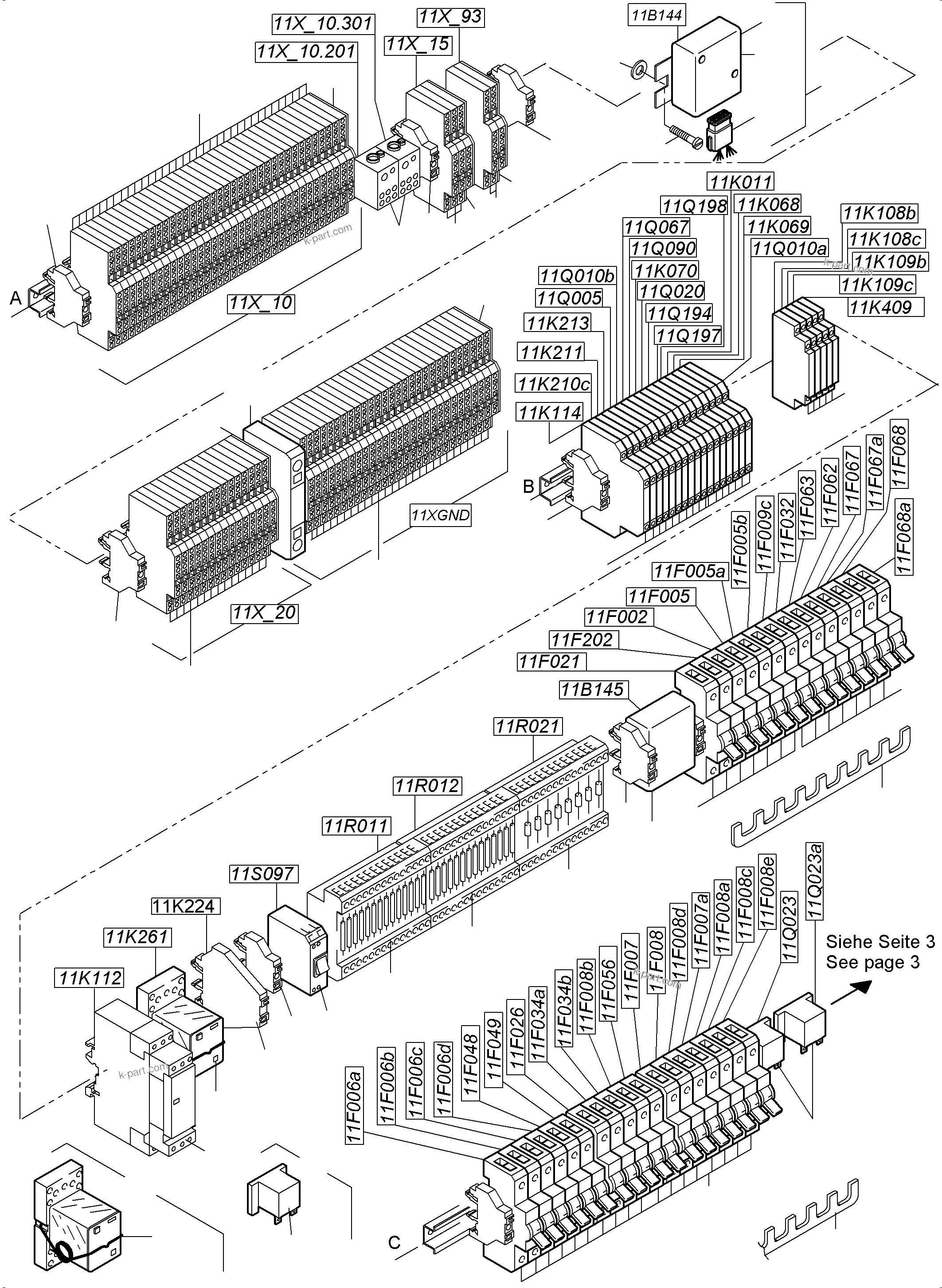

SWITCH FRAMING LOCATION 11 (356-2265b) in PC4000-6E S/N 08265. Diagram image and parts list.
