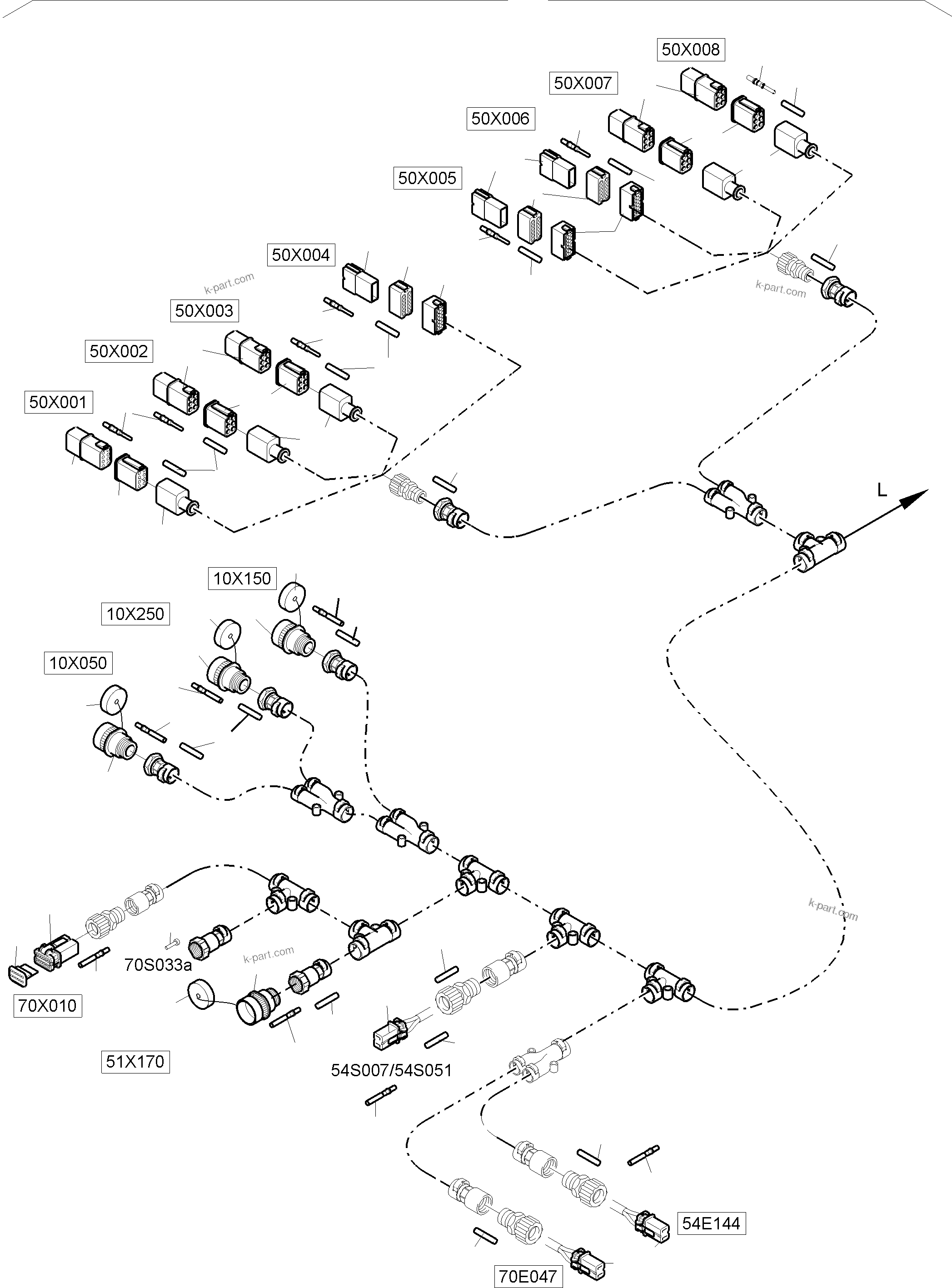

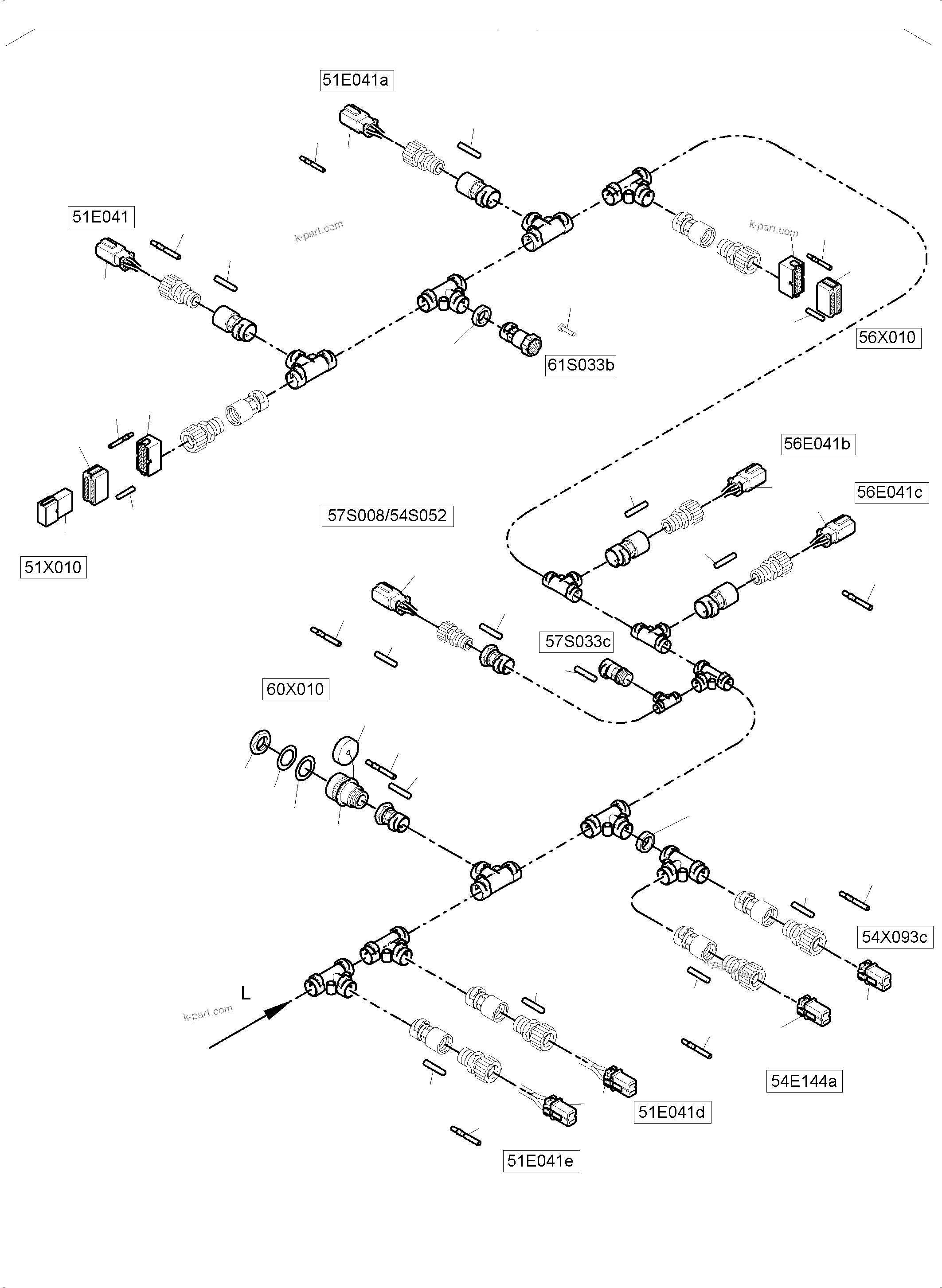

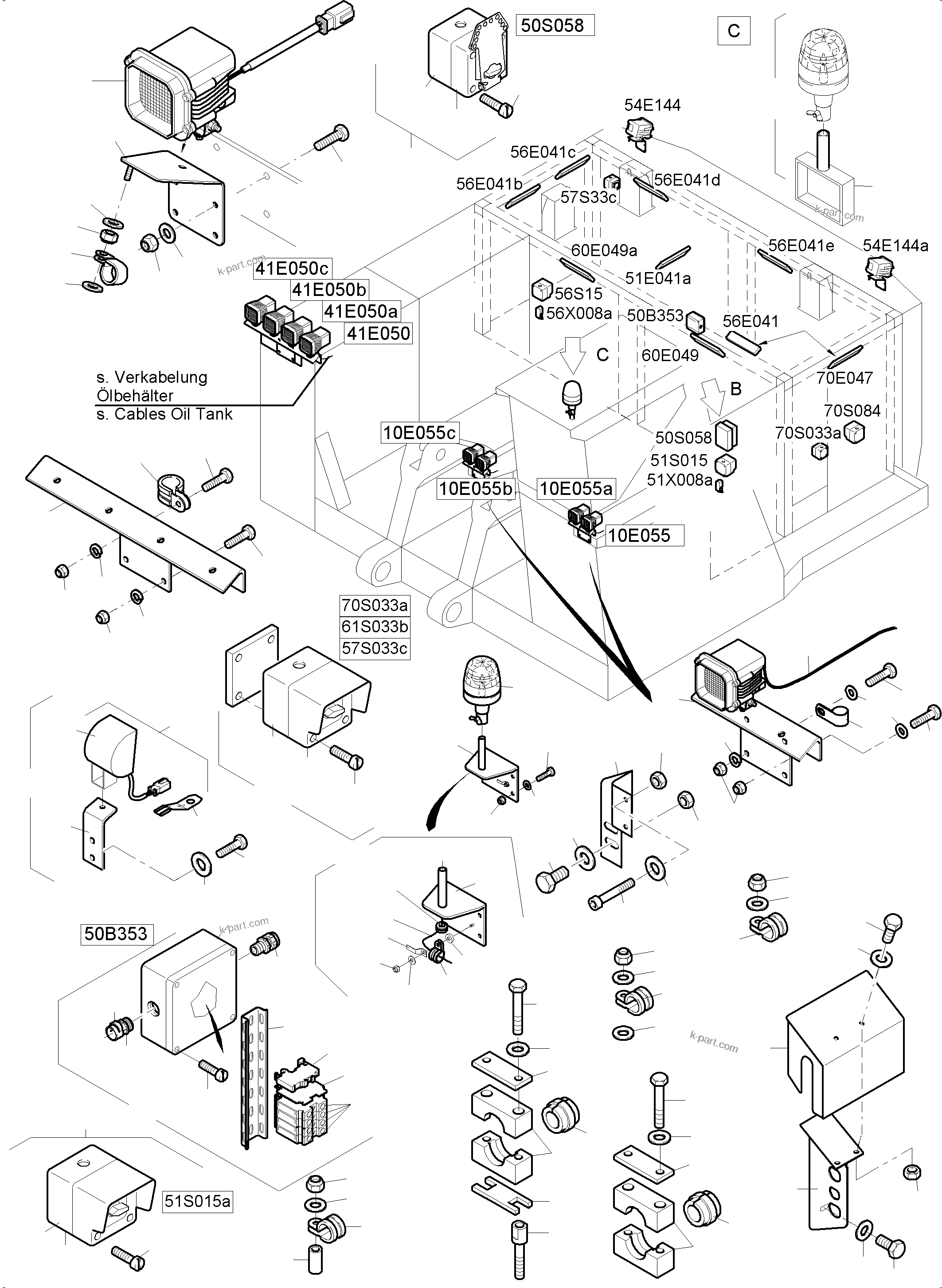

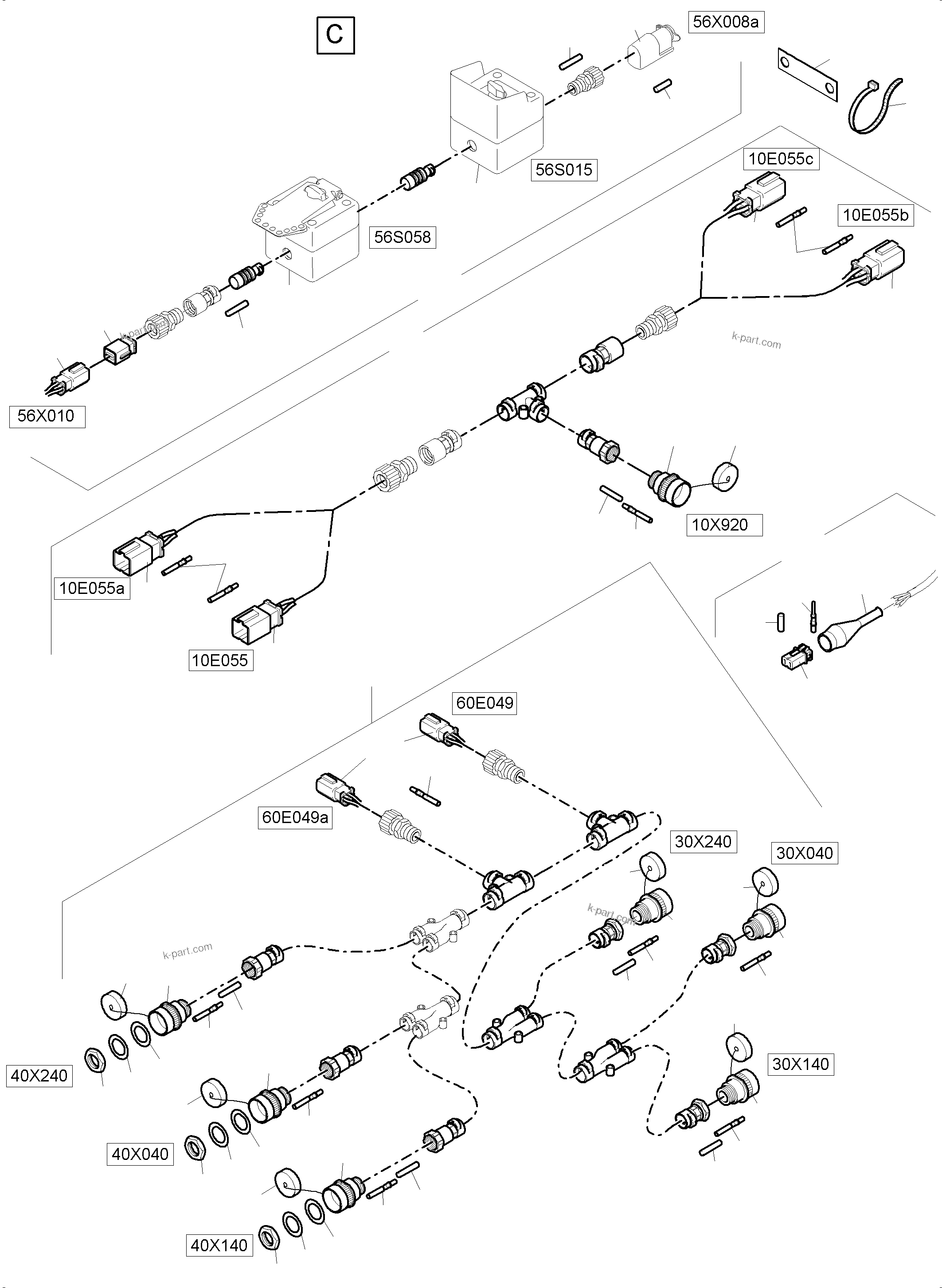

Diagram image 1 of 4

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	950 737 40	Head light assy.	10
?	946 033 40	Lamp retainer	2
?	307 780 99	Bolt	16
?	340 465 99	Washer	47
?	507 037 98	Nut	53
?	0443451210	Clip	21
?	507 596 98	Washer	87
?	954 996 40	Retainer	1
?	518 547 98	Lock washer	8
?	962 645 40	Harness-Lighting	1
?	952 071 40	Lamp retainer	2
?	0819320010	Clip	13
?	0443451510	Clip	24
?	307 779 99	Bolt	14
?	515 274 98	Bolt	4
?	950 136 40	Plug MALE	3
?	950 189 40	Plug	16
?	621 698 40	Contact plug 1-2 qmm MALE	42
?	940 852 40	Plug	99
?	950 131 40	Protection cap	4
?	941 777 40	Plate	57
?	174 411 40	Cable strap	114
?	0819105420	Female contact FEMALE	127
?	081 921 24 00	Wedge	16
?	950 190 40	Rubber grommet	16
?	993 398 40	Harness roof frame	1
?	962 649 40	Harness Hydraulic-tank	1
?	962 652 40	Harness Service/Light	1
?	516 095 98	Clamp set	18
?	502 618 98	Half clamp	11
?	515 628 98	Grommet	11
?	504 788 98	Screw	22
?	504 789 98	Catch	11
?	502 964 98	Cover plate	18
?	517 122 98	Lock washer	44
?	308 581 99	Bolt	36
?	979 206 40	Head light assy.	9
?	979 212 40	Lamp and Retainer assy.	3
?	944 978 40	Terminal box assy.	1
?	944 098 40	Mounting plate	1
?	944 132 40	Socket	2
?	340 465 99	Washer	72
?	514 921 98	Nut	66
?	0443452711	Clip	37
?	504 135 98	Screw	4
?	340 506 99	Washer	4
?	507 025 98	Nut	4
?	081 933 00 10	Clip	13
?	979 078 40	Hood plug protection	1
?	944 780 40	Emergency switch-off assy.	3
?	307 774 99	Bolt	2
?	0443451910	Clip	6
?	0443453211	Clip	2
?	2080619170	Clip	2
?	516 143 98	Resilient sleeve	5
?	307 445 99	Bolt	6
?	944 782 40	Safety switch assy.	1
?	944 781 40	Switch assy.	1
?	940 869 40	Socket	1
?	950 112 40	Plug MALE	3
?	950 146 40	Socket FEMALE	1
?	950 111 40	Plug FEMALE	1
?	950 950 40	Plug	2
?	950 949 40	Plug	3
?	950 945 40	Plug	2
?	950 951 40	Plug	6
?	950 869 40	Socket	2
?	950 939 40	Socket	1
?	950 938 40	Socket	1
?	56B0611540	Socket	1
?	56B0611510	Socket	4
?	950 130 40	Protection cap	3
?	950 132 40	Protection cap	3
?	950 931 40	Protective cover	5
?	950 941 40	Housing plug	2
?	950 940 40	Protective cover	6
?	621 699 40	Female contact 1-2 qmm FEMALE	53
?	0819105320	Pin contact MALE	61
?	896 520 40	End pin	59
?	056 070 40	Cable sleeve 1,0-1,5	16
?	0819150808	Nut	3
?	950 318 40	Panel lock washer	3
?	950 898 40	Seal ring	3
?	0819216400	Wedge	6
?	0819218400	Wedge	2
?	0819219400	Wedge	5
?	950 129 40	Protection cap	2
?	056 054 40	Grommet	4
?	0819100770	Sealing plug	4
?	950 974 40	Protective cover plug	1
?	0819110808	Nut	1
?	0819110809	Lock washer	1
?	950 897 40	Seal ring	1
?	950 140 40	Socket FEMALE	1
?	950 125 40	Socket FEMALE	2
?	950 133 40	Plug MALE	1
?	0819105340	Pin contact MALE	8
?	0819105440	Female contact FEMALE	8
?	950 937 40	Socket	1
?	950 943 40	Protection housing	1
?	635 042 40	Wire end ferrule 1,5	4
?	0819219300	Wedge	1
?	951 320 40	Head light	9
?	979 069 40	Retainer	3
?	944 948 40	Housing empty	1
?	907 623 40	Cable union NW 12	1
?	519 861 98	Assembly rail	-2
?	490 925 40	Clamp	4
?	940 722 40	Clamp	2
?	414 498 40	Cover plate	1
?	907 707 40	Cable union PG 11	1
?	516 078 98	Screw	2
?	896 522 40	End pin	2
?	940 729 40	Emergency switch-off	3
?	321 010 99	Screw	20
?	950 726 40	Plug	5
?	950 899 40	Seal	5
?	940 728 40	Safety switch	1
?	940 726 40	Light switch	1
?		Rotaflare light	-1
?	951 051 40	Rotaflare light assy. Yellow	1
?	970 526 40	Retainer Rotaflare light	1
?	975 510 40	Retainer cpl., incl harness	1
?	951 051 40	Rotaflare light 12/24V LED yellow	1
?	307 775 99	Bolt	4
?	340 465 99	Washer	4
?	507 037 98	Nut	4
?	975 506 40	Retainer	1
?	975 509 40	Harness Rotaflare light	1
?	0819320010	Clip	1
?	518 547 98	Lock washer	1
?	507 037 98	Nut	1
?	951 048 40	Cable sleeve	1
?	0443450810	Clip	1
?	507 596 98	Washer	1
?	950 443 40	Socket	1
?	0819212300	Wedge	1
?	0819105320	Pin contact MALE	1
?	950 190 40	Rubber grommet	1
?	940 852 40	Plug	1

Komatsu PC4000-6E S/N 08286 parts catalog PDF

LIGHTING EQUIPMENT (356-2205c) in PC4000-6E S/N 08286. Diagram image and parts list.
