Diagram image 1 of 3

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	971 418 40	Pipe assy.	1
?	965 197 40	Pipe assy.	2
?	965 195 40	Pipe assy.	1
?	965 188 40	Pipe assy.	1
?	965 189 40	Pipe assy.	1
?	965 190 40	Pipe assy.	1
?	965 191 40	Pipe assy.	1
?	965 186 40	Pipe assy.	1
?	965 187 40	Pipe assy.	1
?	965 194 40	Pipe assy.	1
?	971 430 40	Retainer	1
?	516 684 98	Union	2
?	516 175 98	Socket	1
?	551 991 40	Union	1
?	551 987 40	Union	1
?	373 698 99	Union	3
?	516 157 98	Socket	3
?	510 537 98	Socket	6
?	516 174 98	Socket	3
?	517 495 98	Socket	4
?	512 087 98	Socket	1
?	516 163 98	Socket	1
?	374 444 99	Union	1
?	512 885 98	Clamp set	4
?	534 008 99	Cover plate	1
?	502 977 98	Clamp set	6
?	504 786 98	Screw	10
?	504 787 98	Locking plate	10
?	502 965 98	Cover plate	1
?	533 988 99	Clamp set	3
?	518 421 98	Clamp Set	12
?	505 012 98	Screw	20
?	505 011 98	Locking plate	10
?	511 855 98	Cover plate	10
?	533 989 99	Weld on plate	2
?	501 598 98	Clamp set	2
?	509 059 98	Clamp set	4
?	504 989 98	Screw	6
?	504 990 98	Locking plate	3
?	511 857 98	Cover plate	6
?	510 187 98	Clamp set	3
?	512 863 98	Half clamp	12
?	519 102 98	Screw	20
?	519 101 98	Locking plate	10
?	510 681 98	Plate	10
?	533 986 99	Plate	2
?	518 038 98	Clamp set	2
?	510 867 98	Clamp set	1
?	511 858 98	Cover plate	6
?	517 118 98	Lock washer	18
?	517 120 98	Lock washer	32
?	332 334 99	Nut	4
?	308 538 99	Bolt	6
?	308 536 99	Bolt	10
?	308 535 99	Bolt	8
?	502 879 98	Bolt	10
?	308 541 99	Bolt	6
?	965 103 40	Retainer	1
?	977 107 40	Retainer	1
?	977 108 40	Retainer	1
?	512 958 98	Resilient sleeve	4
?	308 608 99	Bolt	4
?	307 806 99	Bolt	4

Komatsu PC 7000-6E 35 003 11.06.2019 parts catalog PDF

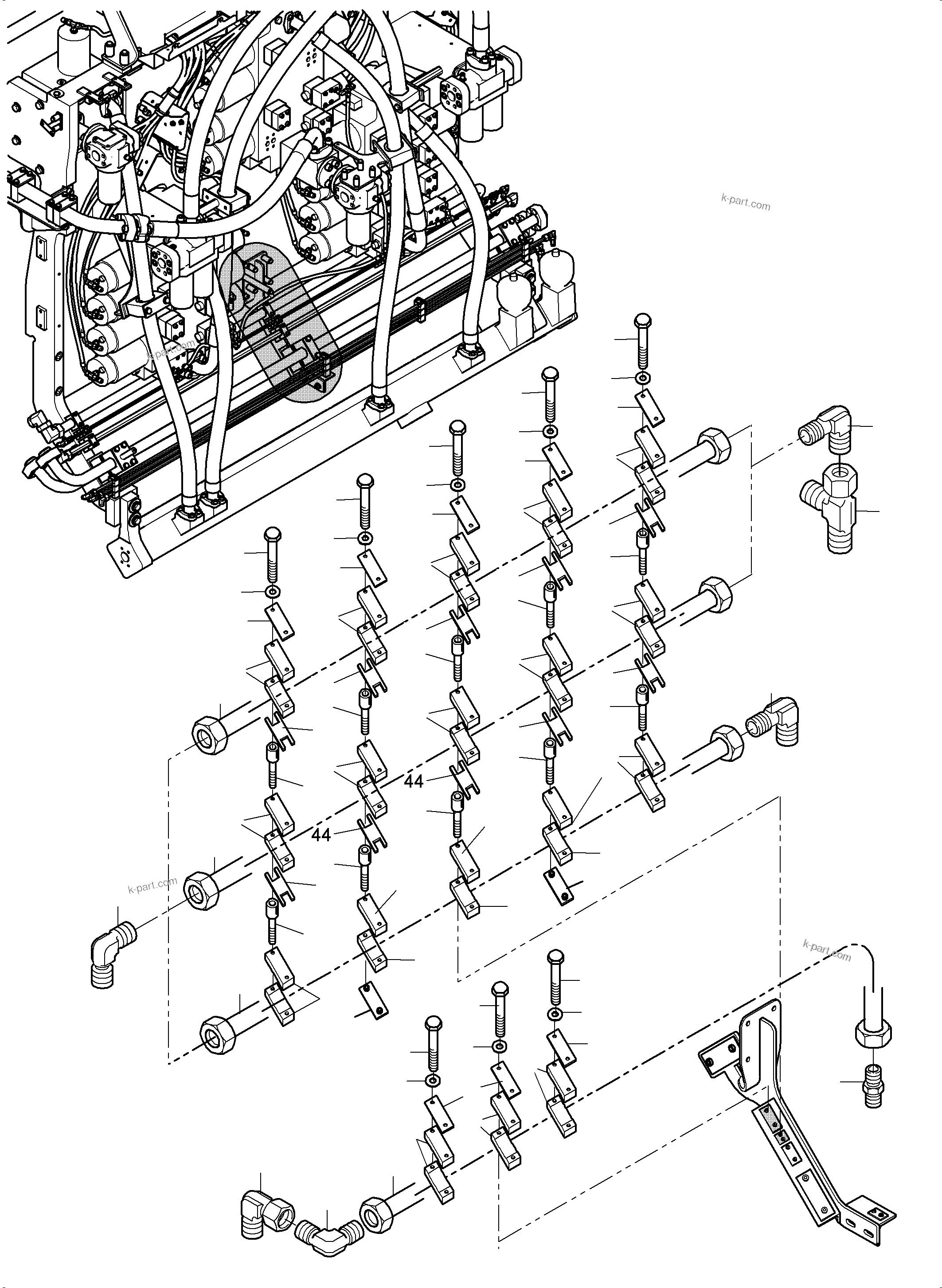

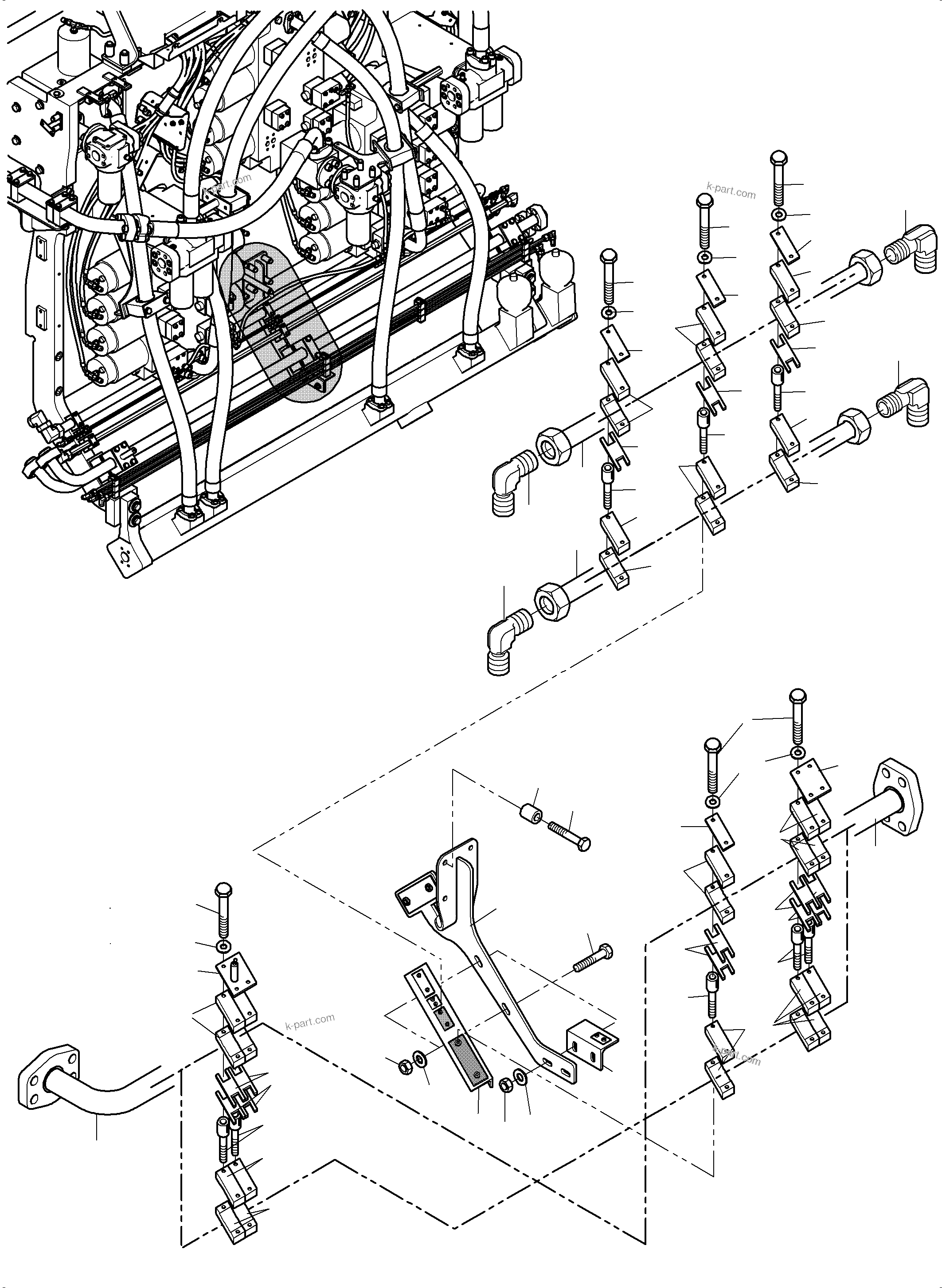

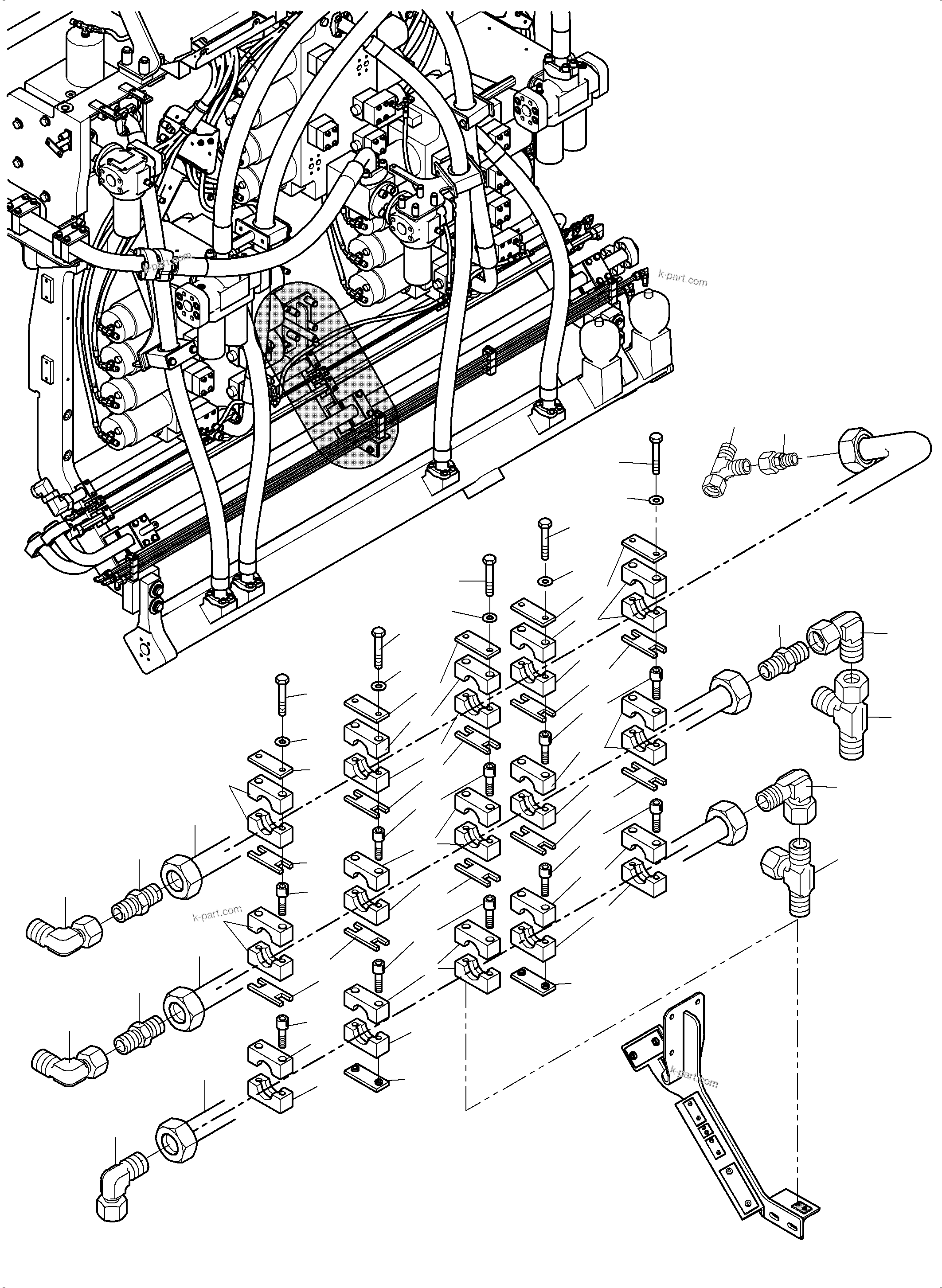

PIPE-SUPPORT, CONTROL UNIT (535-1844a) in PC 7000-6E 35 003 11.06.2019. Diagram image and parts list.
