Diagram image 1 of 4

PC3000-6 S/N 06267

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 06267

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 06267

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 06267

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	952 760 40	Bullclam bucket stick	1
?	332 334 99	Nut	4
?	894 199 40	Flanged bush	4
?	913 798 40	Flanged bush	4
?	900 690 40	Flanged bush	2
?	907 020 40	Seal	4
?	504 445 98	Pair of clamps	6
?	308 599 99	Bolt	8
?	502 961 98	Weld on plate	2
?	907 022 40	Seal	4
?	504 448 98	Flange	4
?	504 449 98	Ring	2
?	500 127 98	Flange	8
?	500 203 98	Ring	8
?	356 209 40	Flange seal	10
?	332 355 99	Nut	32
?	319 292 99	Bolt	32
?	502 976 98	Pair of clamps	12
?	534 008 99	Cover plate	20
?	308 612 99	Bolt	28
?	509 310 98	Locking plate	18
?	502 977 98	Pair of clamps	2
?	319 288 99	Bolt	8
?	534 009 99	Weld on plate	6
?	319 313 99	Bolt	8
?	504 662 98	Nut	8
?	385 243 40	Flange seal	8
?	504 461 98	Ring	2
?	900 675 40	Angle	1
?	952 761 40	Retainer assy.	1
?	913 794 40	Plate	2
?	655 071 40	Flange	2
?	180 113 40	Plug	2
?	319 309 99	Bolt	8
?	510 151 98	Bolt	8
?	923 251 40	Ring	4
?	516 300 98	Hose assy. DN 40x3600	2
?	940 378 40	Hose assy. DN 50x2600	2
?	515 908 98	Hose assy. DN 40x2650	2
?	952 715 40	Pipe assy. Ш 50	1
?	952 714 40	Pipe assy. Ш 50	1
?	952 713 40	Pipe assy. Ш 50	1
?	952 711 40	Pipe assy. Ш 50	1
?	952 709 40	Pipe assy. Ш 65	1
?	952 711 40	Pipe assy. Ш 65	1
?	913 912 40	Pin (Standard)	2
?	934 617 40	Pin (Cold weather design)	2
?	650 426 40	Retainer	2
?	308 407 99	Bolt	4
?	340 471 99	Washer	4
?	931 605 40	Angle	2
?	505 440 98	Pair of clamps	2
?	952 708 40	Plate	2
?	534 004 99	Cover plate	2
?	504 818 98	Pair of clamps	2
?	307 791 99	Bolt	4
?	507 037 98	Nut	4
?	502 965 98	Cover plate	4
?	164 960 40	Pipe	2
?	952 701 40	SAE-L-BLOCK 2"	2

Komatsu PC3000-6 S/N 06267 parts catalog PDF

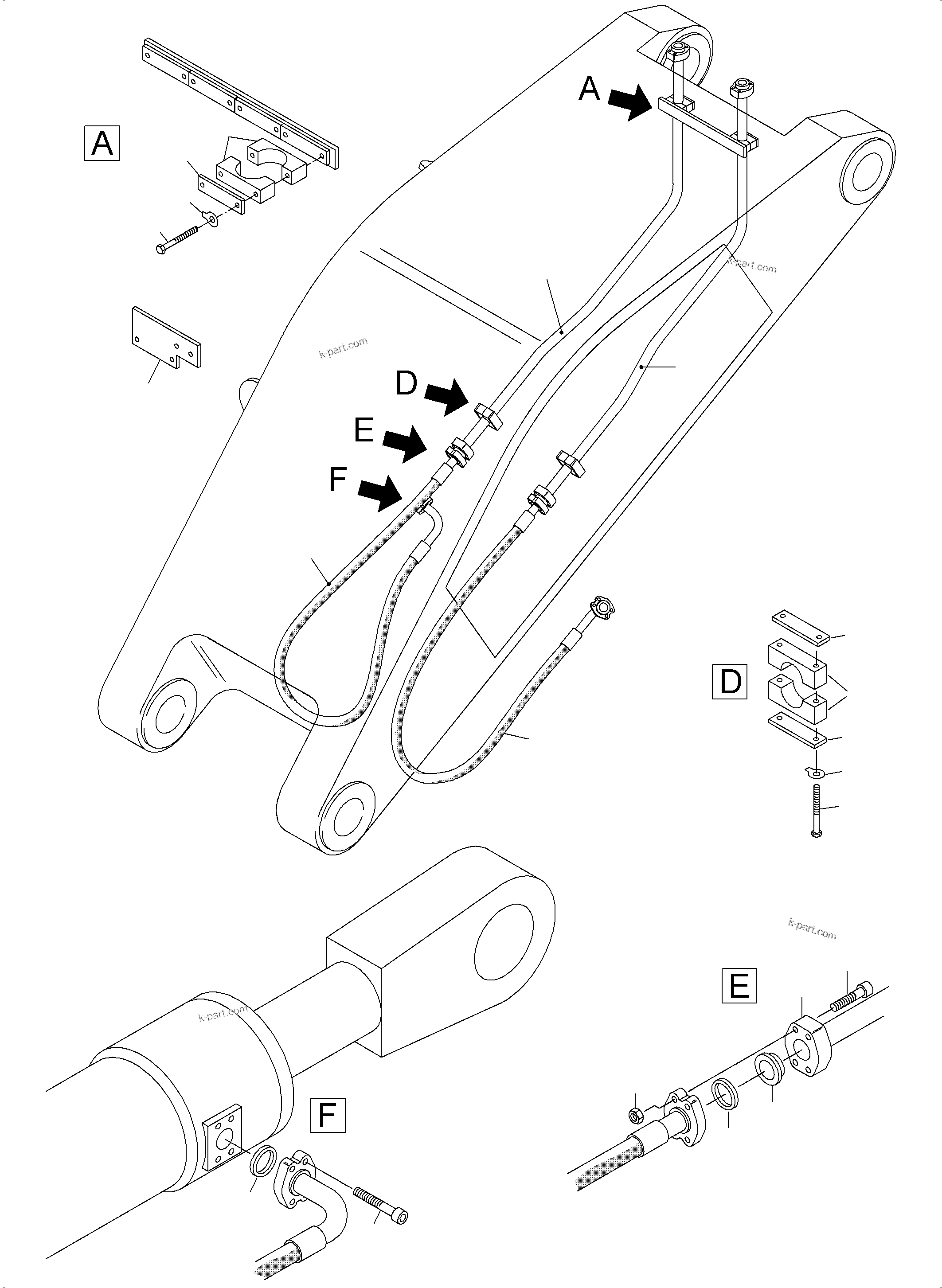

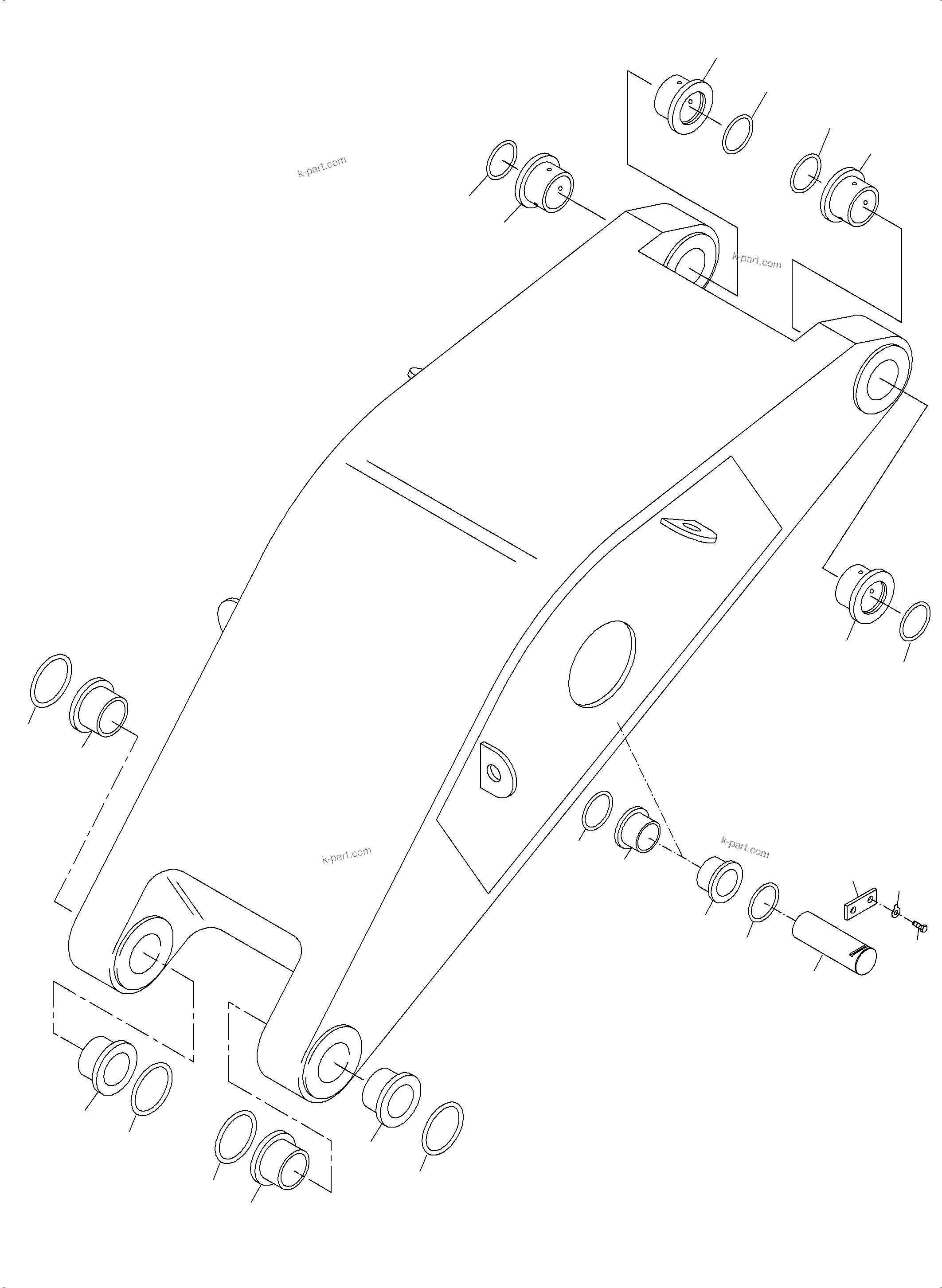

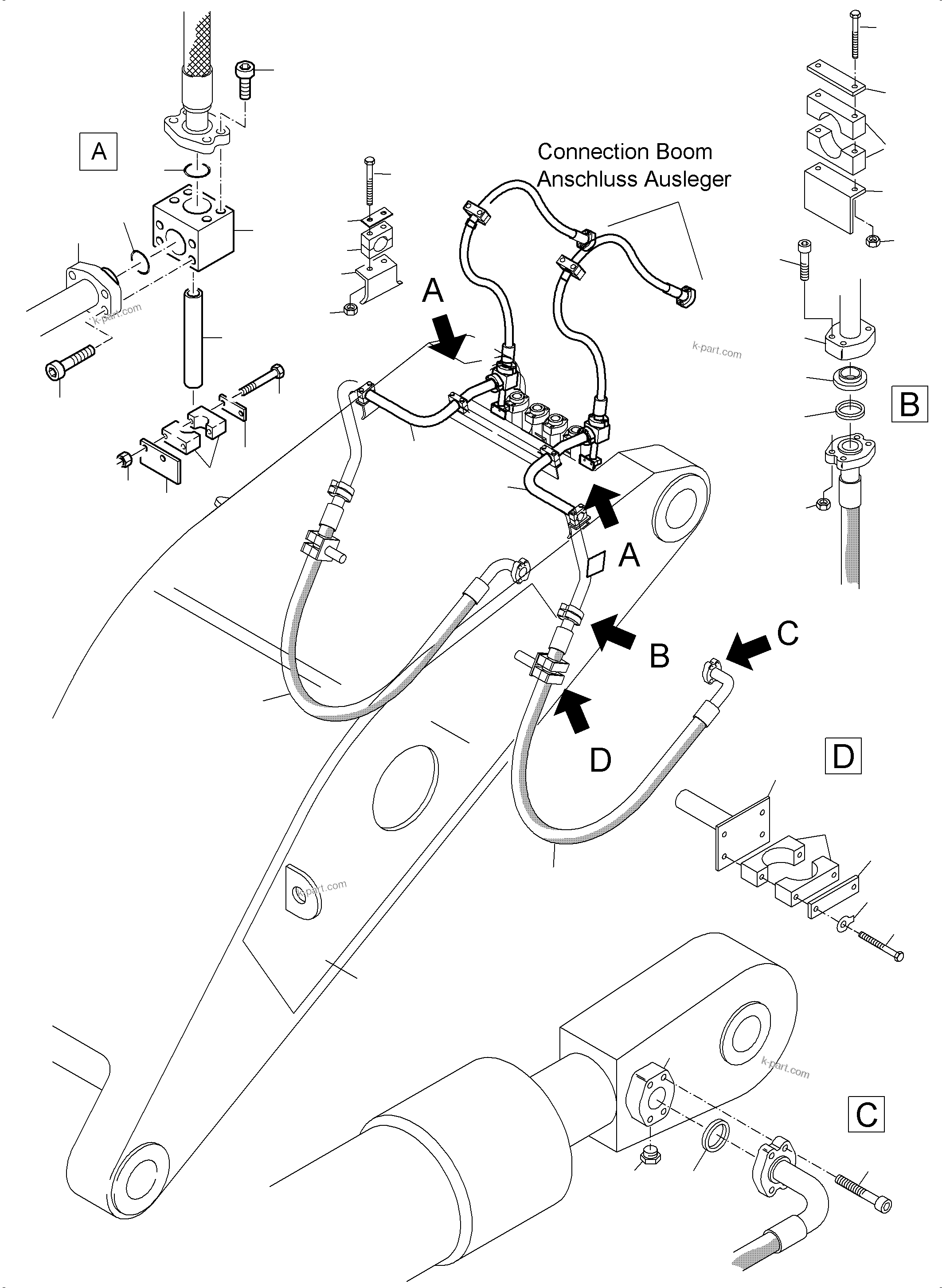

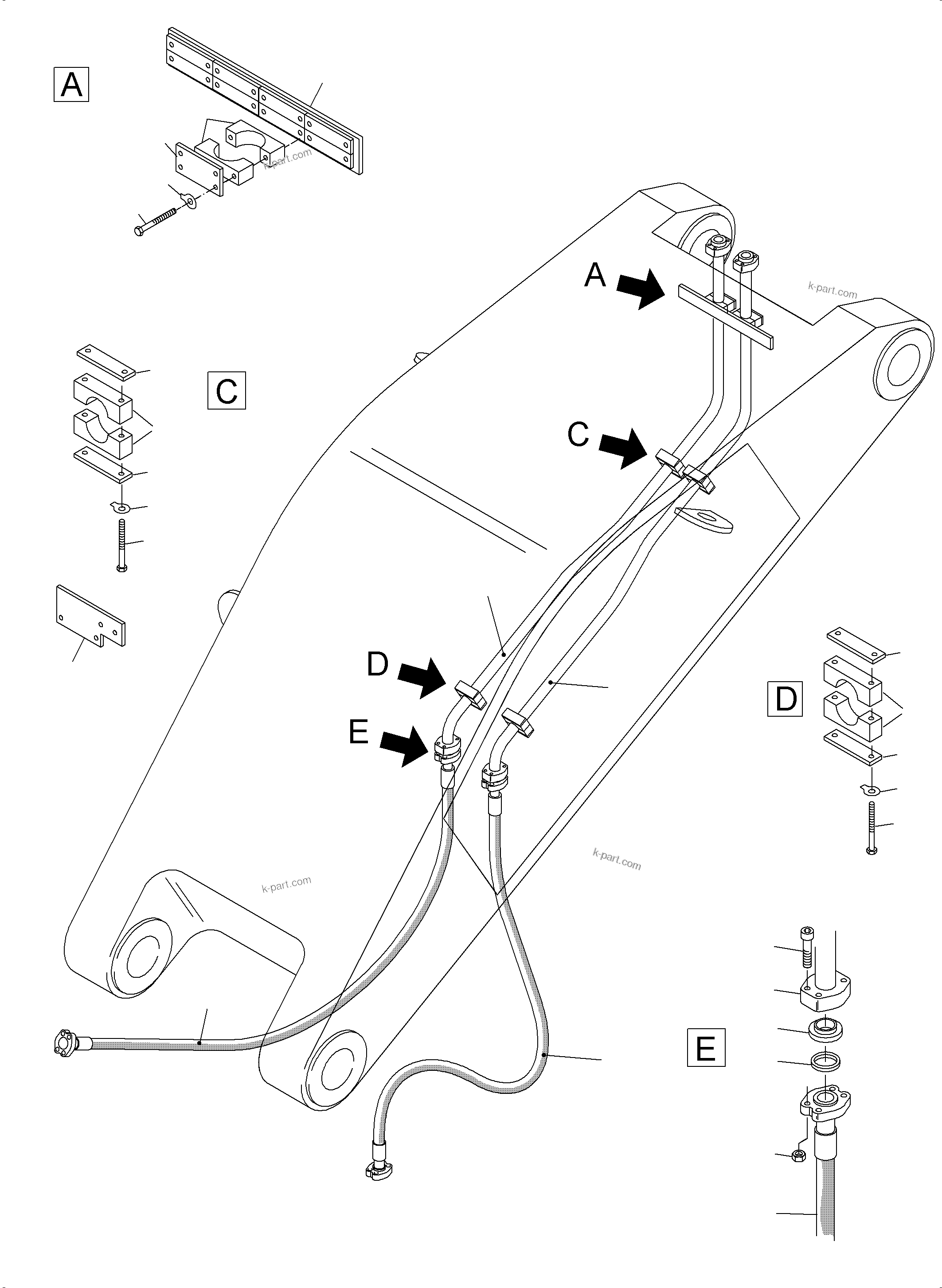

BULLCALM BUCKET STICK 4.3 M (485-4200e) in PC3000-6 S/N 06267. Diagram image and parts list.
