Diagram image 1 of 6

PC8000-6 S/N 12082

? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-6 S/N 12082

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-6 S/N 12082

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-6 S/N 12082

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-6 S/N 12082

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-6 S/N 12082

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	955 942 40	Switch framing ORT 11	-2
?	907 828 40	Breaker 6 A	15
?	907 829 40	Breaker 10 A	38
?	907 827 40	Breaker 16 A	13
?	907 830 40	Breaker 25 A	2
?	907 843 40	Breaker 20 A	2
?	907 831 40	Breaker 32 A	1
?	907 839 40	Breaker 50 A	6
?	960 613 40	Resistor array assy.	2
?	906 611 40	Mounting part	2
?	604 733 40	Resistor array	15
?	655 748 40	Diode array	3
?	621 735 40	Capacitor	4
?	941 479 40	Amplifier	16
?	906 671 40	Modul	2
?	461 039 40	Amplifier	1
?	621 506 40	Module	1
?	941 278 40	Socket	1
?	896 716 40	Hour meter	2
?	896 754 40	Switch modul	1
?	323 590 40	Switch modul	2
?	603 346 40	Voltage measuring clamp	1
?	323 179 40	Relay	4
?	940 020 40	Relay	21
?	592 338 40	Socket	21
?	414 369 40	Spring retainer	21
?	941 487 40	Semiconductor relay	4
?	941 488 40	Semiconductor relay	7
?	490 889 40	Series terminal with diode, red	7
?	490 890 40	Series terminal, green	1
?	926 505 40	Series terminal with diode, red assy.	1
?	906 284 40	Assembly rail	2
?	490 708 40	Sectional plate	10
?	323 237 40	Wiring terminal	18
?	323 233 40	Wiring profile	-2
?	500 106 98	Bolt	36
?	334 599 99	Nut	36
?	906 623 40	Marking strip	10
?	907 951 40	Rail collector	3
?	906 612 40	Through clamp 2.5	200
?	940 673 40	Clamp	81
?	906 613 40	Cover plate	30
?	906 614 40	Bridge 2-fold	87
?	906 615 40	Bridge 3-fold	40
?	906 616 40	Bridge 4-fold	35
?	906 618 40	Bridge 10-fold	22
?	907 840 40	Breaker 1 A	1
?	940 021 40	Relay	1
?	323 910 40	Socket	1
?	323 911 40	Spring retainer	1
?	896 747 40	Cble channel	-2
?	461 322 40	Cover plate	10
?	461 321 40	Terminal	92
?	270 288 40	Wiring channel 40x25	-2
?	655 518 40	Wiring channel 40x60	-2
?	323 234 40	Cover	-2
?	655 517 40	Cover 40 BN	-2
?	940 878 40	Distribution block	1
?	941 787 40	Terminal	4
?	941 430 40	Modul	1
?	941 412 40	Plug connector	10
?	941 429 40	Modul	1
?	906 624 40	Marker	20
?	906 625 40	Marker	20
?	906 626 40	Marker	10
?	906 627 40	Marker	10
?	906 628 40	Marker	5
?	906 629 40	Marker	5
?	906 687 40	Marker	1
?	906 688 40	Marker	1
?	940 609 40	Makrolon plate	-2
?	940 610 40	Makrolon plate	-2
?	940 061 40	Rivet	95
?	941 431 40	Contoller housing	1
?	941 432 40	Contoller housing	1
?	941 819 40	Cable	1
?	940 508 40	Isolation tube	-2
?	515 213 40	Cable 1,0	-2
?	515 214 40	Cable 2,5	-2
?	906 022 40	Cable 4.0	-2
?	655 675 40	Cable 6.0	-2
?	896 727 40	Cable 10,0	-2
?	907 553 40	Cable 16,0 bl	-2
?	515 218 40	Cable 16,0 sw	-2
?	941 434 40	Lead cable	1
?	941 435 40	Lead cable	1
?	941 436 40	Lead cable	1
?	941 437 40	Lead cable	1
?	941 438 40	Lead cable	1
?	957 089 40	Load limitation valve	1
?	950 435 40	Cable can bus	-2
?	894 577 40	Socket assy.	1
?	515 314 40	Protecting cup	1
?	960 664 40	Plug aasy	1
?	941 685 40	Group plate	12
?	906 769 40	Through clamp 16,0	10
?	906 776 40	Cross connection	5
?	906 773 40	Cover plate	5
?	940 678 40	Distribution block	1
?	906 803 40	Marker	-2
?	958 955 40	Can-Buchse kpl.	5
?	941 502 40	Potencial clamp	10
?	941 503 40	Cover plate	5
?	950 185 40	Protective wire clip	50
?	654 439 40	Time lag modul	1
?	941 755 40	Servo contactor	1
?	941 756 40	Contact trestle	1
?	955 993 40	Harness plug Load limitation valve RC4-4	1
?	932 947 40	Plug assy.	1
?	960 662 40	Plug aasy	1
?	960 663 40	Plug aasy	1
?	950 453 40	Obtokoppler part	1
?	950 456 40	Obtokoppler part	2
?	941 734 40	Relay	1
?	941 686 40	Relay socket	1

Komatsu PC8000-6 S/N 12082 parts catalog PDF

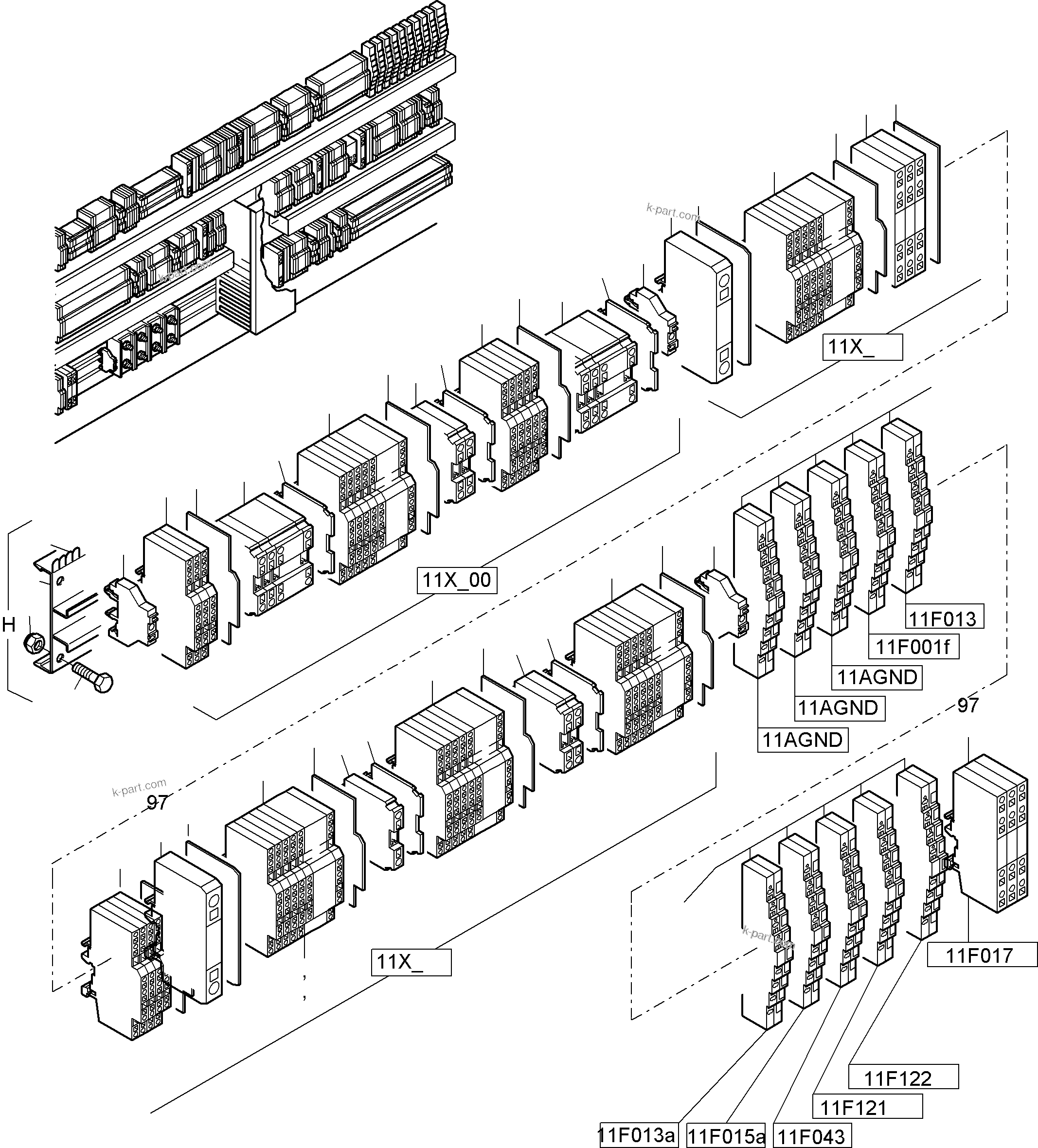

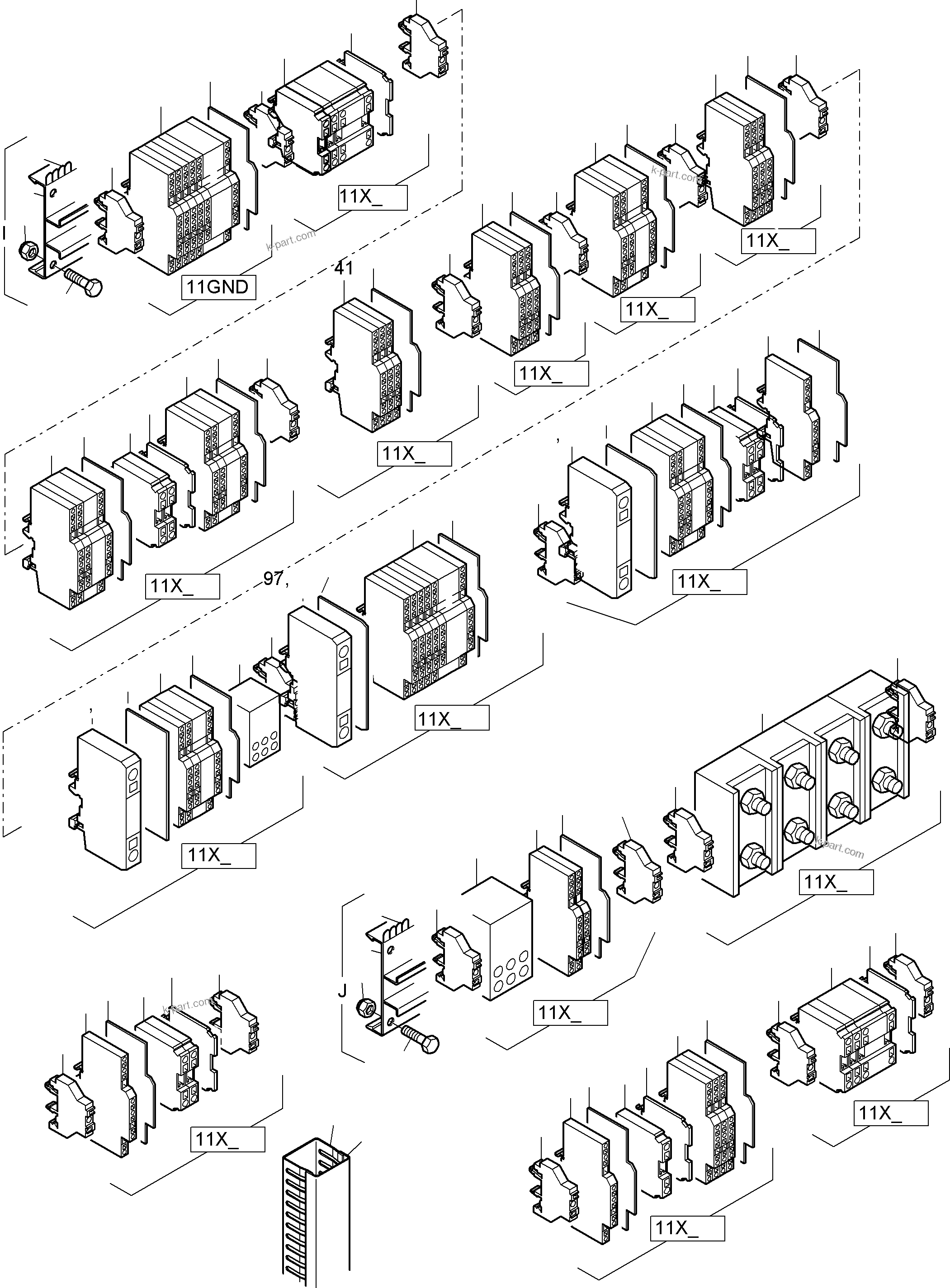

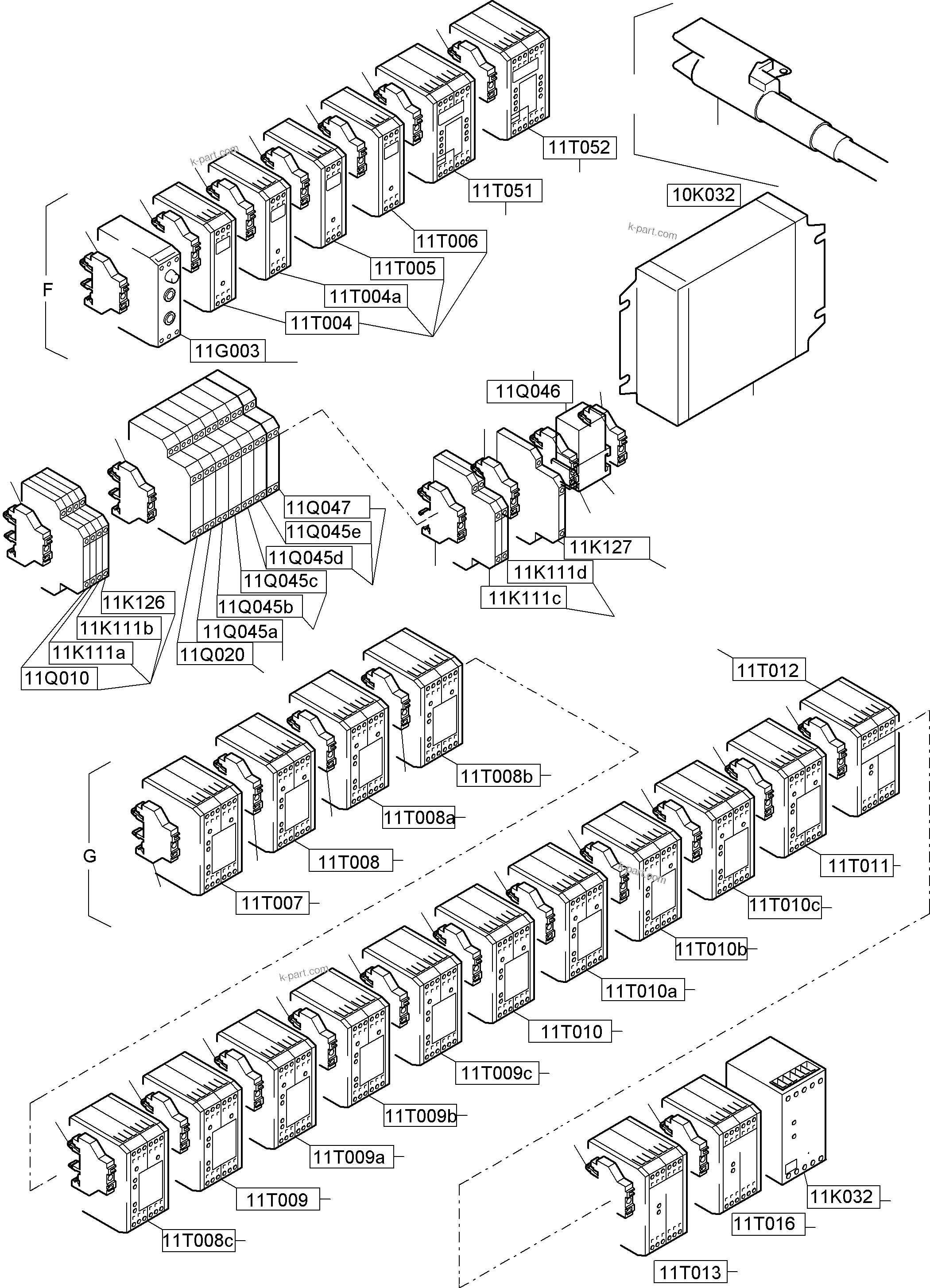

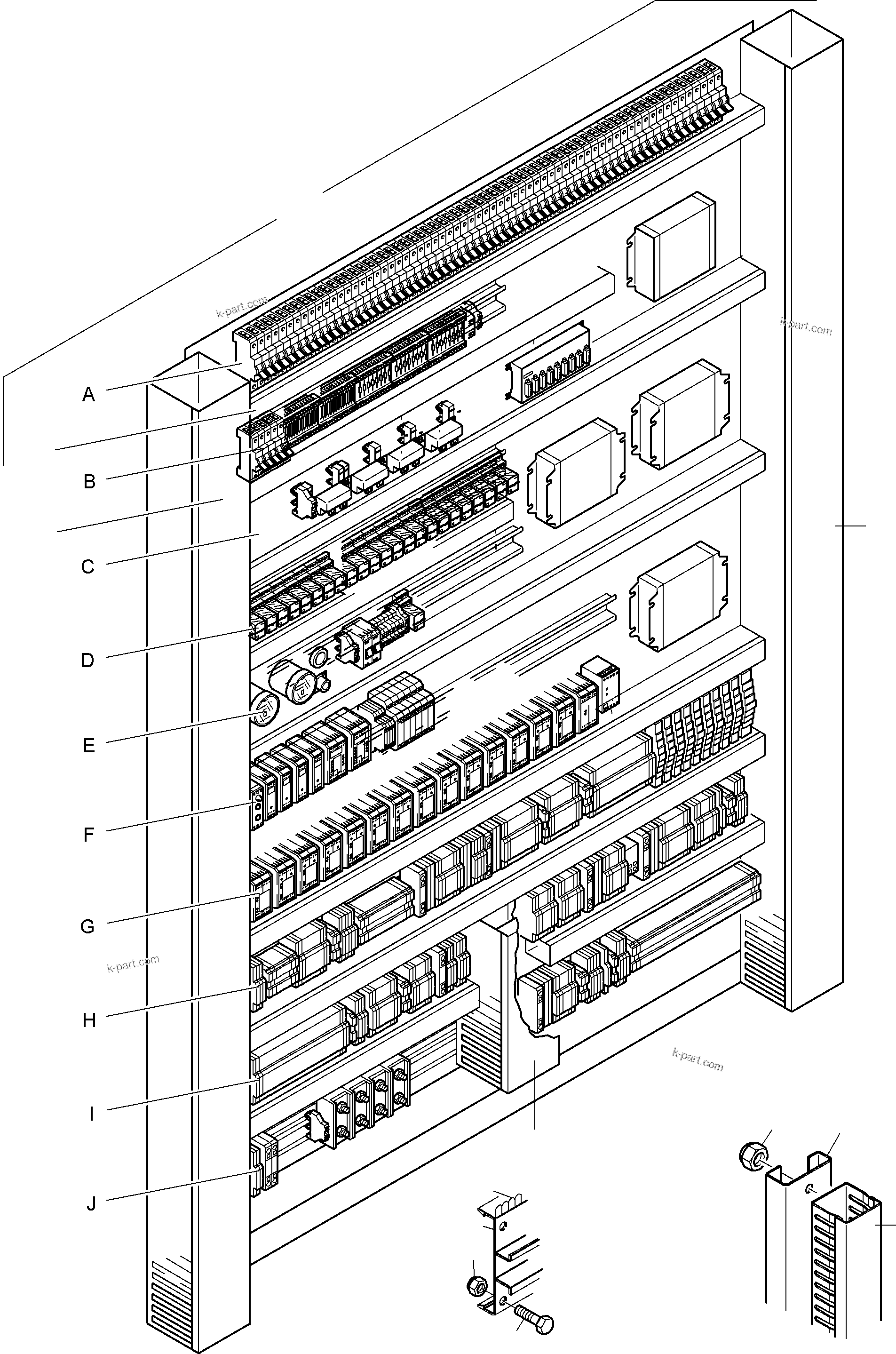

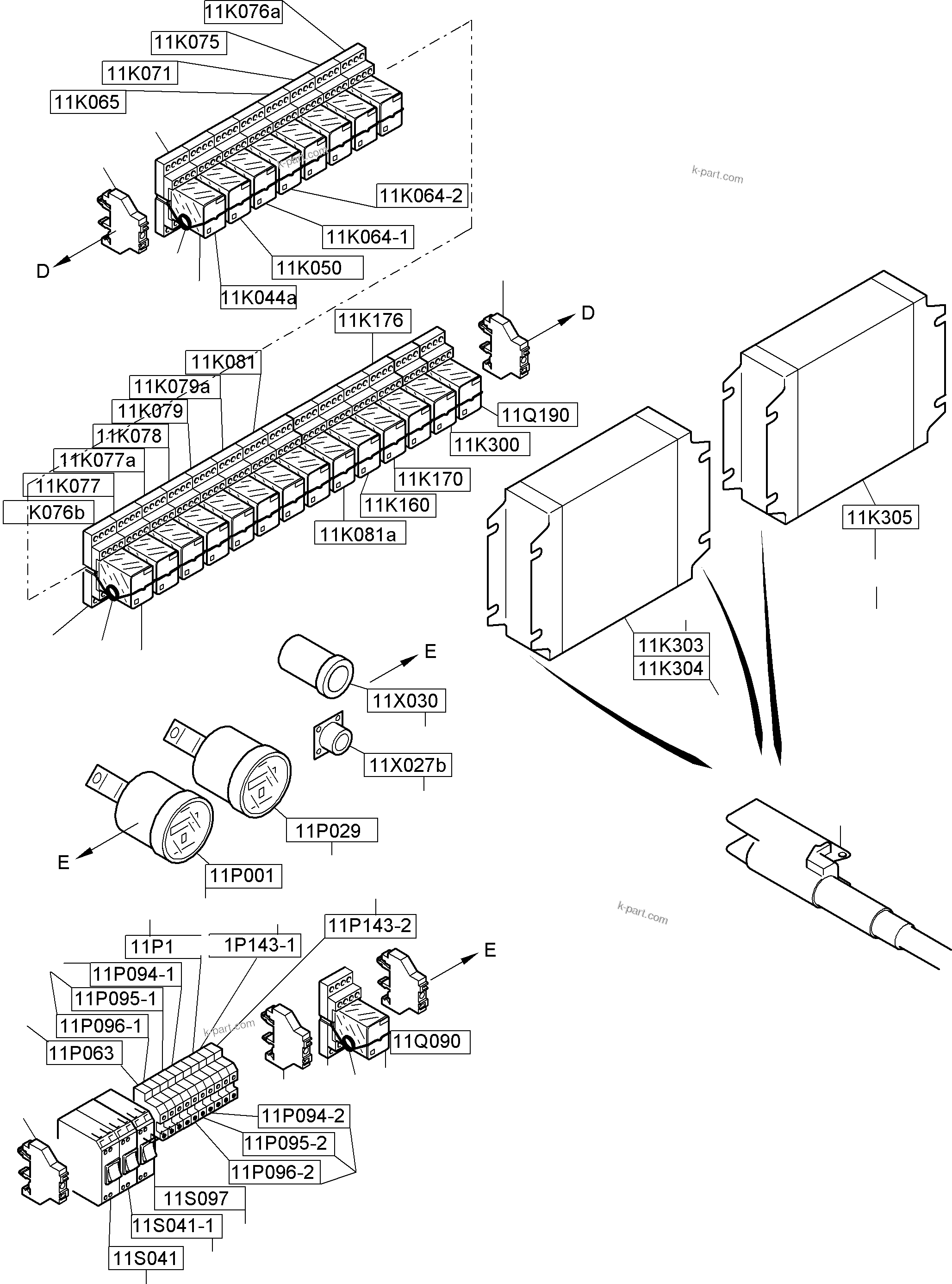

SWITCH FRAMING X2 ORT 11 (113-2218) in PC8000-6 S/N 12082. Diagram image and parts list.
