Diagram image 1 of 3

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	998 640 40	Cable Can Bus Cabine assy.	1
?	998 639 40	Cable Can Bus Cabine assy. J1939	1
?	998 638 40	Cable Can Bus Cabine assy. MTC	1
?	998 609 40	Harness 10X520 - 20X510	1
?	998 607 40	Harness 10X620 - 20X610	1
?	998 608 40	Harness 10X720 - 20X710	1
?	998 642 40	Harness ORT 20	1
?	995 942 40	Harness 20A002 - Ort10/14	1
?	995 944 40	Harness 23K006 - 20X003 WiFi	1
?	995 965 40	Harness 23K006 - 20X002 WiFi	1
?	999 118 40	Adapter	2
?	999 614 40	Protective cap	2
?	990 264 40	Harness 10K005 - 20K006	1
?	998 622 40	Harness 13GND - 20GND	1
?	998 610 40	Harness 10X020 - 20	1
?	998 611 40	Harness 10X120 - 20	1
?	998 612 40	Harness 10X220 - 20	1
?	998 615 40	Harness 10X820 - 20X810	1
?	998 616 40	Harness 10X920 - 20X910	1
?	998 617 40	Harness 10XF20 - 20	1
?	998 620 40	Harness 10XB20 - 20X027A/X110	1
?	998 624 40	Harness 10X335C - 20X335G-1	1
?	998 625 40	Harness 10X335G - 20X335G-2	1
?	998 626 40	Harness 10X307 - 20X399	1
?	100 859 42	Harness 11X_20 - 10X420	1
?	100 858 42	Harness 11X_20 - 10X320	1
?	998 614 40	Harness 10X420 - 20X410	1
?	998 613 40	Harness 10X320 - 20X310	1
?	906 647 40	T-Splitter	10
?	998 629 40	Harness 20X335D-1 - 20X335E-1	1
?	998 630 40	Harness 20X335E-1 - 20X335F-1	1
?	998 627 40	Harness 20P101-1 - 20X335D-1	1
?	998 633 40	Harness 20X052-1 - 20X335F-1	1
?	998 632 40	Harness 20P047 / 20X336	1
?	998 664 40	Harness 20X335G-1 - 20X335D-1	1
?	998 631 40	Harness 20X335D-2 - 20X335E-2	1
?	941 144 40	End resistor	2
?	998 634 40	Harness 20X052-2 - 20X335F-2	1
?	998 628 40	Harness 20P101-2 - 20X335D-2	1
?	998 665 40	Harness 20X335G-2 - 20X335D-2	1
?	103 346 42	Harness 20X335E-2 - 20X335F-2	1
?	998 637 40	Harness 20X399 - 20X309	1
?	999 771 40	Socket	8
?	999 772 40	Plug	7
?	0819105320	Pin contact	164
?	0819105420	Female contact	132
?	940 852 40	Plug	286
?	999 782 40	Protection cap	13
?	950 132 40	Protection cap	7
?	999 786 40	Nut	12
?	999 784 40	Lock washer	12
?	999 806 40	Seal ring	12
?	941 777 40	Plate	58
?	174 411 40	Cable strap	141
?	323 961 40	Sleeve 6,3x0,8	38
?	055 130 40	Tab	4
?	505 978 98	Sleeve	2
?	440 109 40	Sleeve	8
?	055 114 40	Cable shoe	3
?	056 070 40	Wire end ferrule 1,5	114
?	635 042 40	Wire end ferrule 1,5	22
?	907 640 40	Wire end ferrule 2,5	17
?	055 140 40	Butt connector	3
?	940 462 40	Insulating tube	-2
?	940 466 40	Insulating tube	-2
?	940 470 40	Insulating tube B20x1,2	-2
?	635 896 40	Tube protection	-2
?	056 292 40	Cable strap	100
?	999 911 40	Plug	1
?	950 979 40	Protection cap	1
?	0819219400	Wedge	1
?	950 210 40	End grommet	2
?	951 774 40	Harness	1
?	950 434 40	Female contact	3
?	999 647 40	Plug	2
?	999 645 40	Bushing	2
?	999 553 40	Coax Cable	-2
?	999 649 40	Network cable	1
?	999 622 40	Protection cap	2
?	978 002 40	Union	2
?	517 324 98	Nut	3
?	600 208 99	Cable shoe Ш 10 - 702	2
?	906 492 40	Union	2
?	517 323 98	Nut	6
?	621 698 40	Pin contact	20
?	999 755 40	Socket	1
?	941 427 40	Pin contact	1
?	0819105340	Pin contact	8
?	517 329 98	Reducing M32M25	1
?	517 324 98	Nut	1
?	940 469 40	Insulating tube	-2
?	269 078 40	Wire end ferrule 16/28,7	1
?	999 767 40	Socket	2
?	950 124 40	Socket	2
?	999 759 40	Socket	1
?	0819100770	Sealing plate	18
?	517 322 98	Nut	1
?	894 577 40	Socket assy.	1
?	898 668 40	Socket assy	1
?	940 465 40	Insulating tube	1
?	975 590 40	Socket assy.	3
?	958 956 40	CAN-Bushing	10
?	932 944 40	Cable union	6
?	517 321 98	Cable nut	3
?	500 090 98	Wire end ferrule 0,75-6	21
?	950 210 40	End grommet	2
?	502 615 98	Wire end ferrule	2
?	055 140 40	Butt connector	3
?	958 955 40	CAN-Bushing	14
?	950 951 40	Plug	2
?	950 940 40	Protective cover	2
?	0819216400	Wegde	2
?	896 767 40	Socket assy	2
?	940 461 40	Insulating tube B5x0,6	-2
?	896 769 40	Protection cap	2
?	634 404 40	Strain relief	2
?	906 633 40	Plug	1
?	940 453 40	Plug	1
?	906 635 40	Contact	13
?	940 454 40	Socket	1
?	0819219300	Wedge	1
?	950 433 40	Pin contact	-2
?	950 428 40	Protective cover	24
?	950 432 40	Plug	24
?	906 648 40	Wegde	14
?	950 434 40	Female contact	-2
?	906 653 40	Female contact	24
?	906 604 40	Wegde	10
?	907 642 40	Socket	1
?	907 643 40	Dust cap	1
?	655 494 40	Socket assy	1
?	655 495 40	Bushing contact	8
?	655 496 40	Cable clamp	1
?	655 497 40	Protection cap	1
?	950 170 40	Flange plug	3
?	950 174 40	Pin contact	9
?	950 177 40	Protection cap	3
?	950 179 40	Contact element	3
?	950 178 40	Body	3
?	950 173 40	O-ring	3

Komatsu PC8000-11 S/N 12117 parts catalog PDF

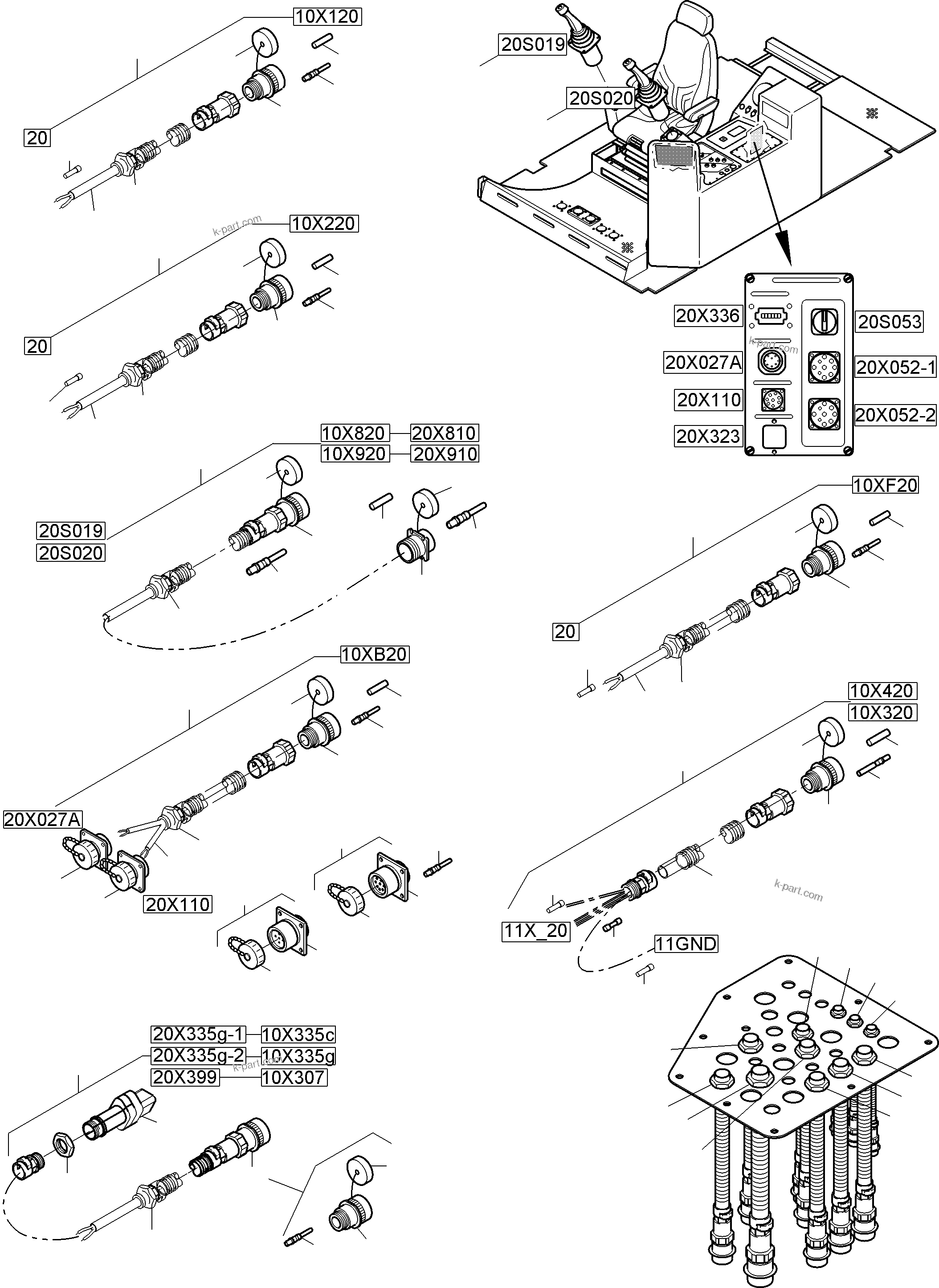

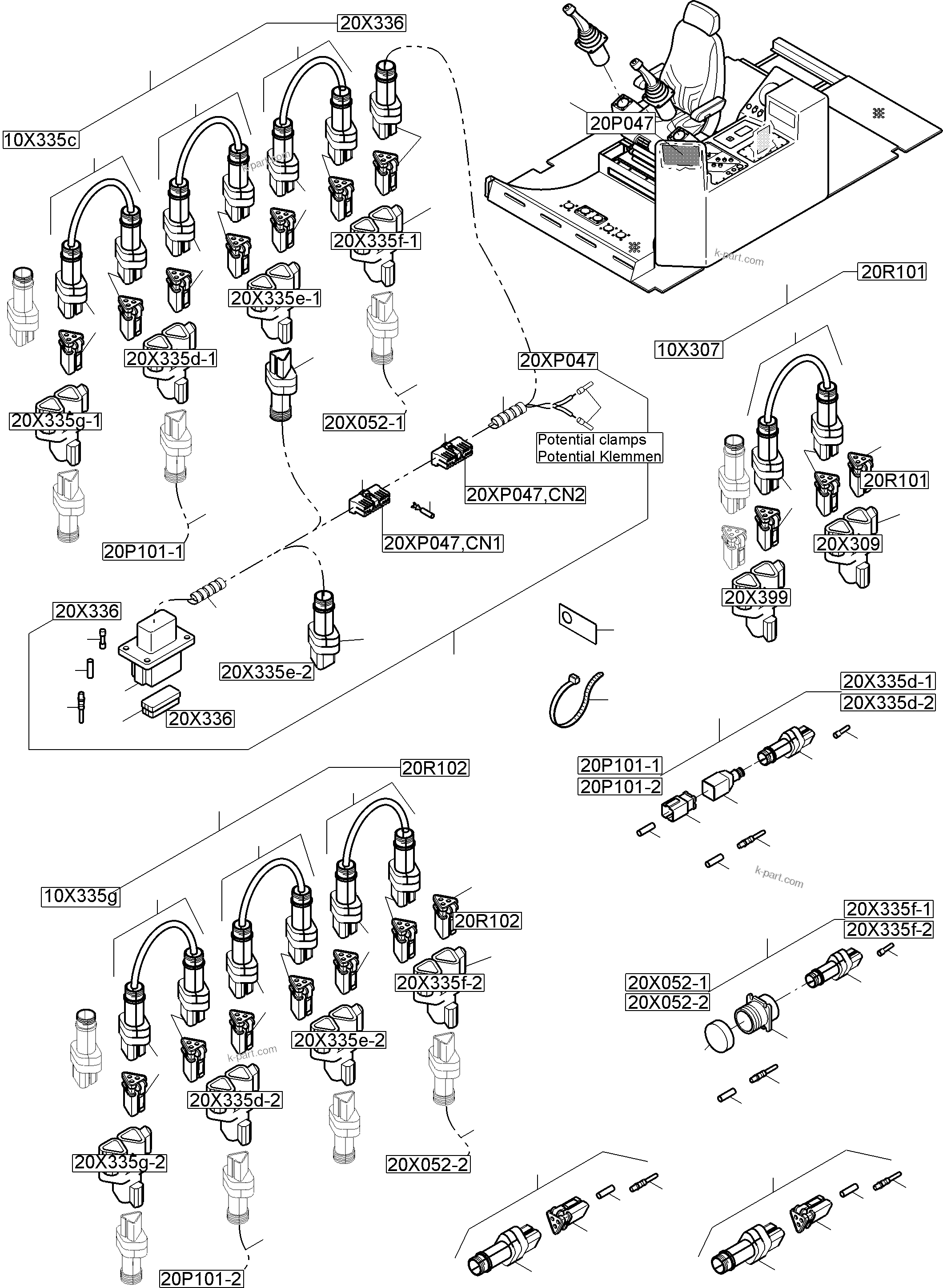

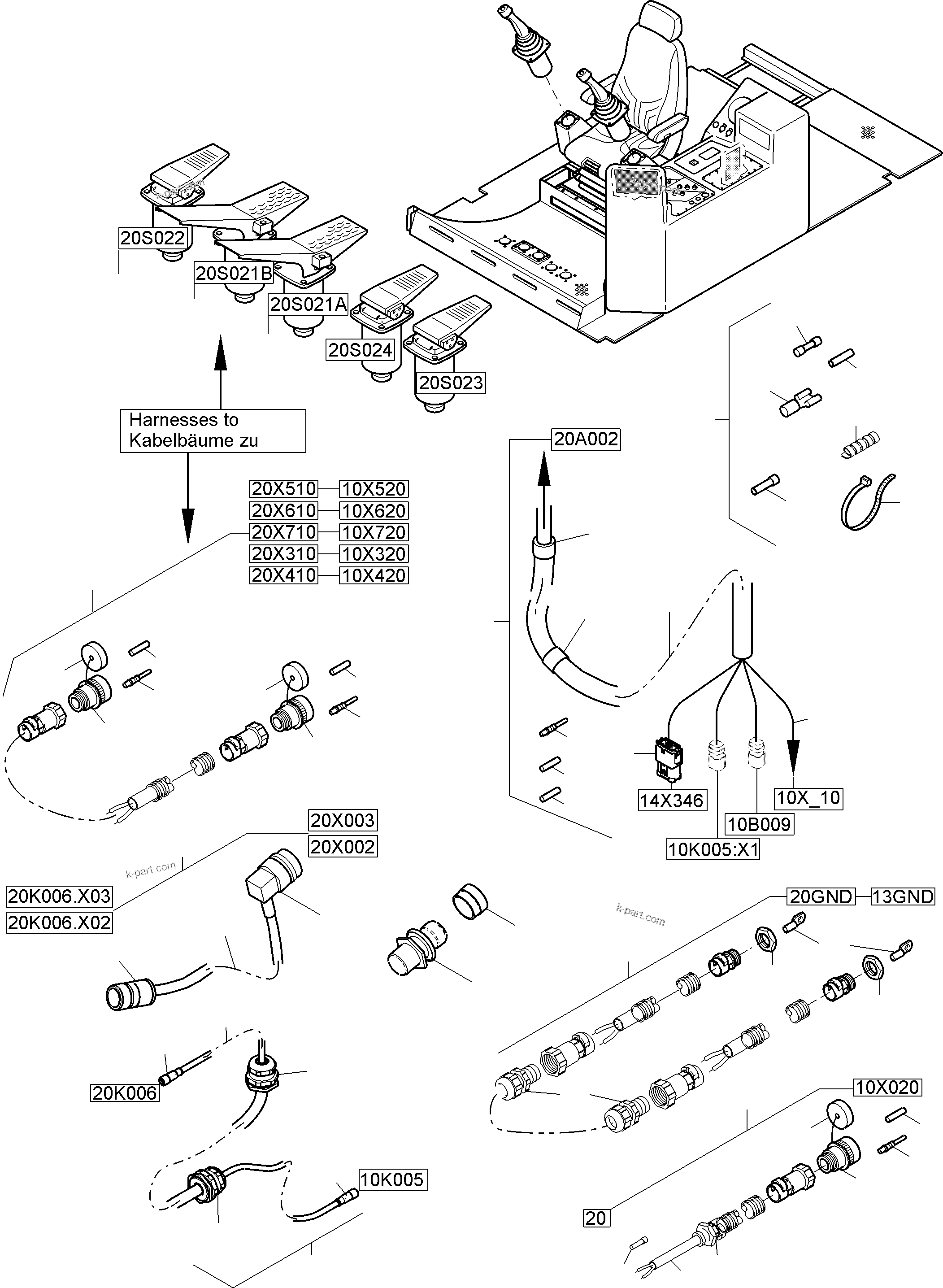

CABIN-HARNESSES-ELECTRIC (213-2221) in PC8000-11 S/N 12117. Diagram image and parts list.
