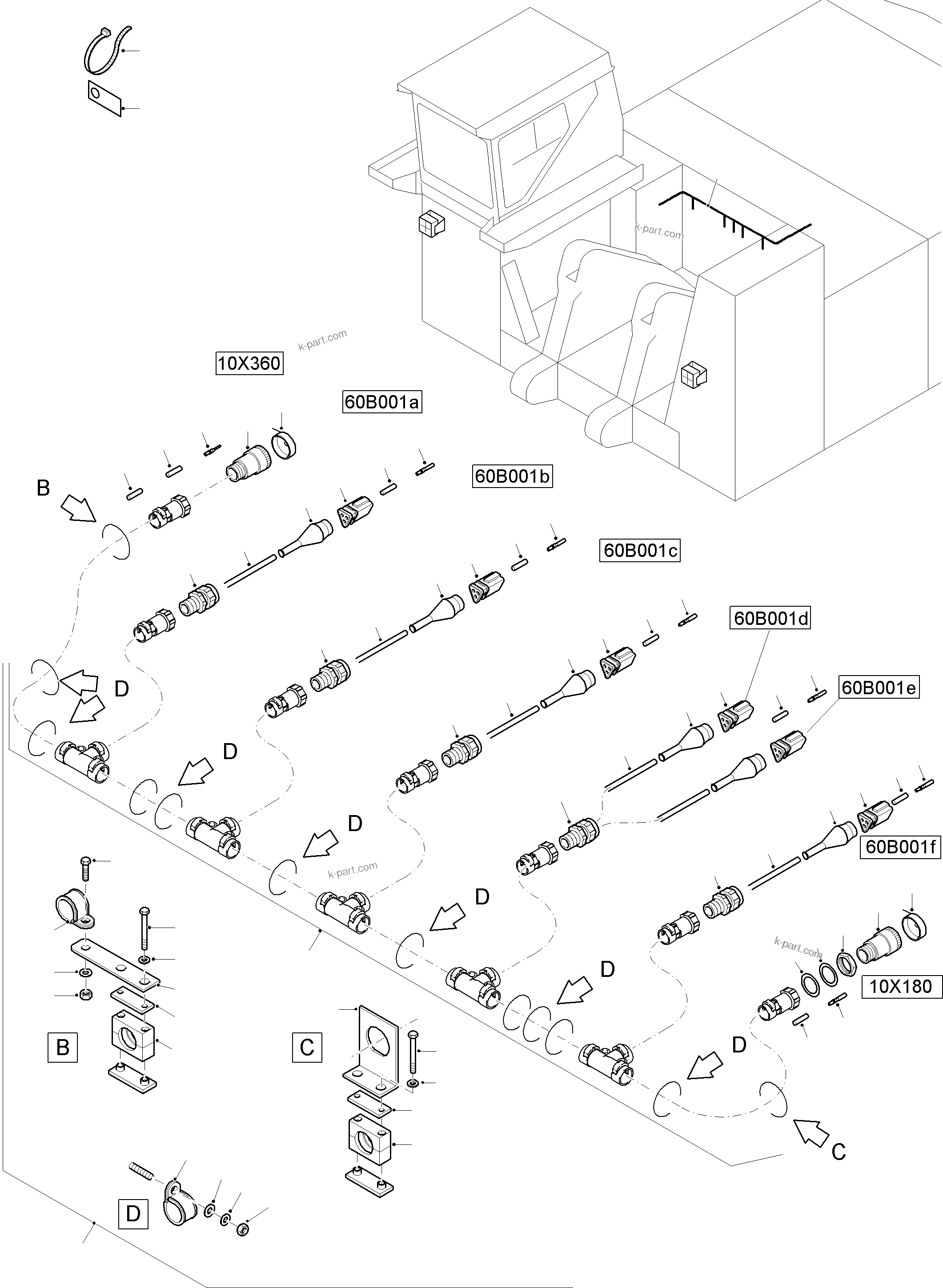

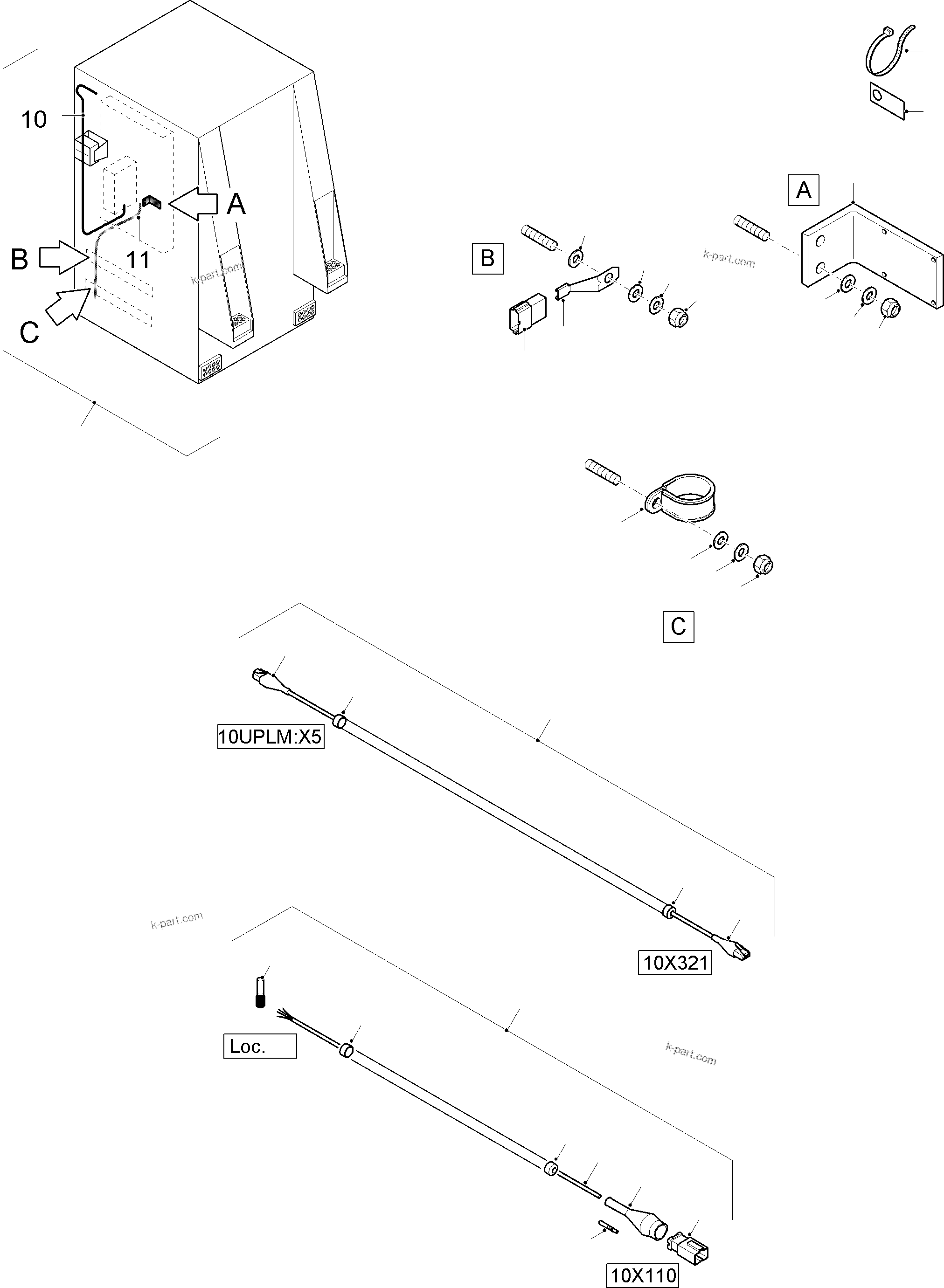

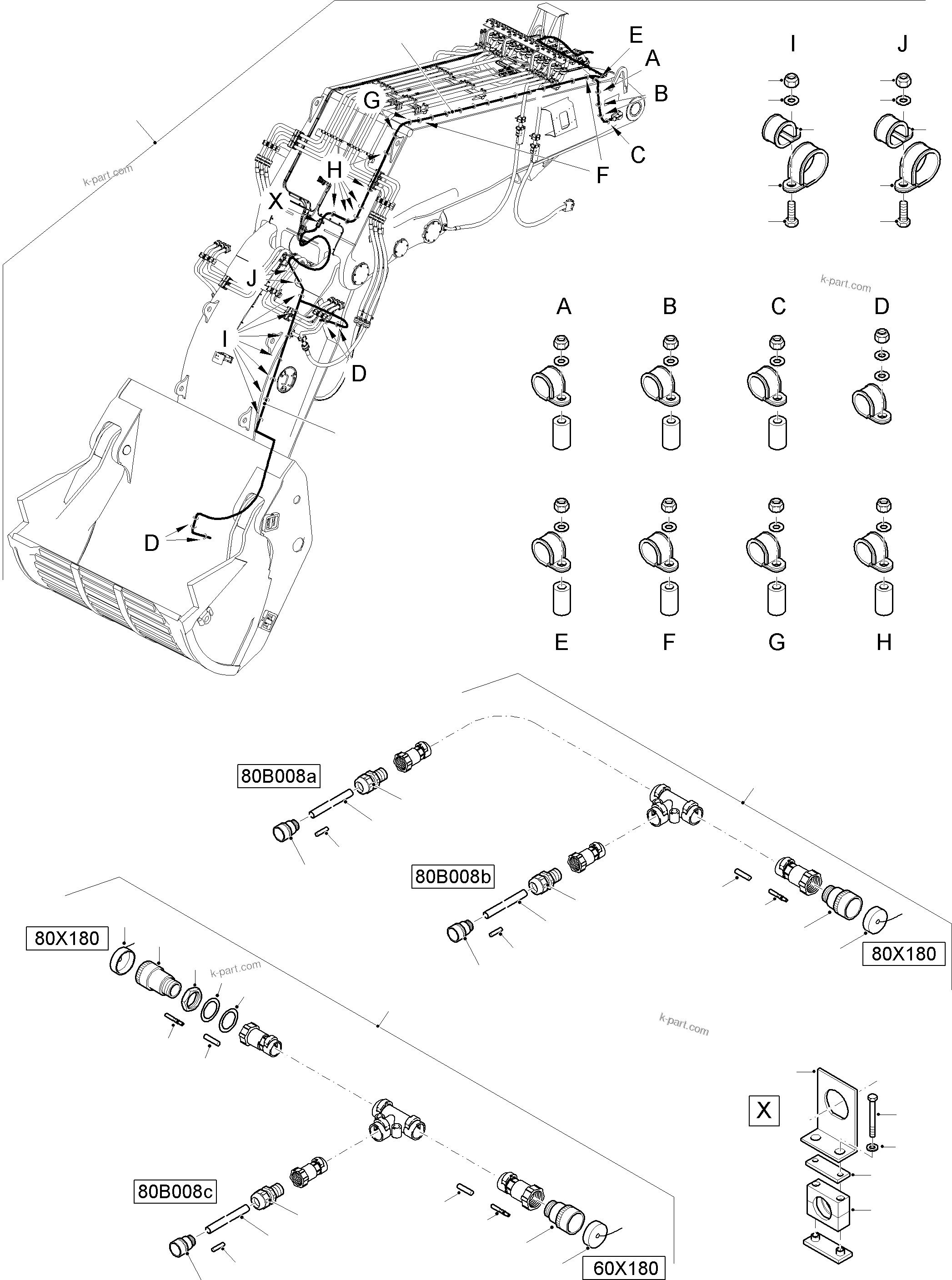

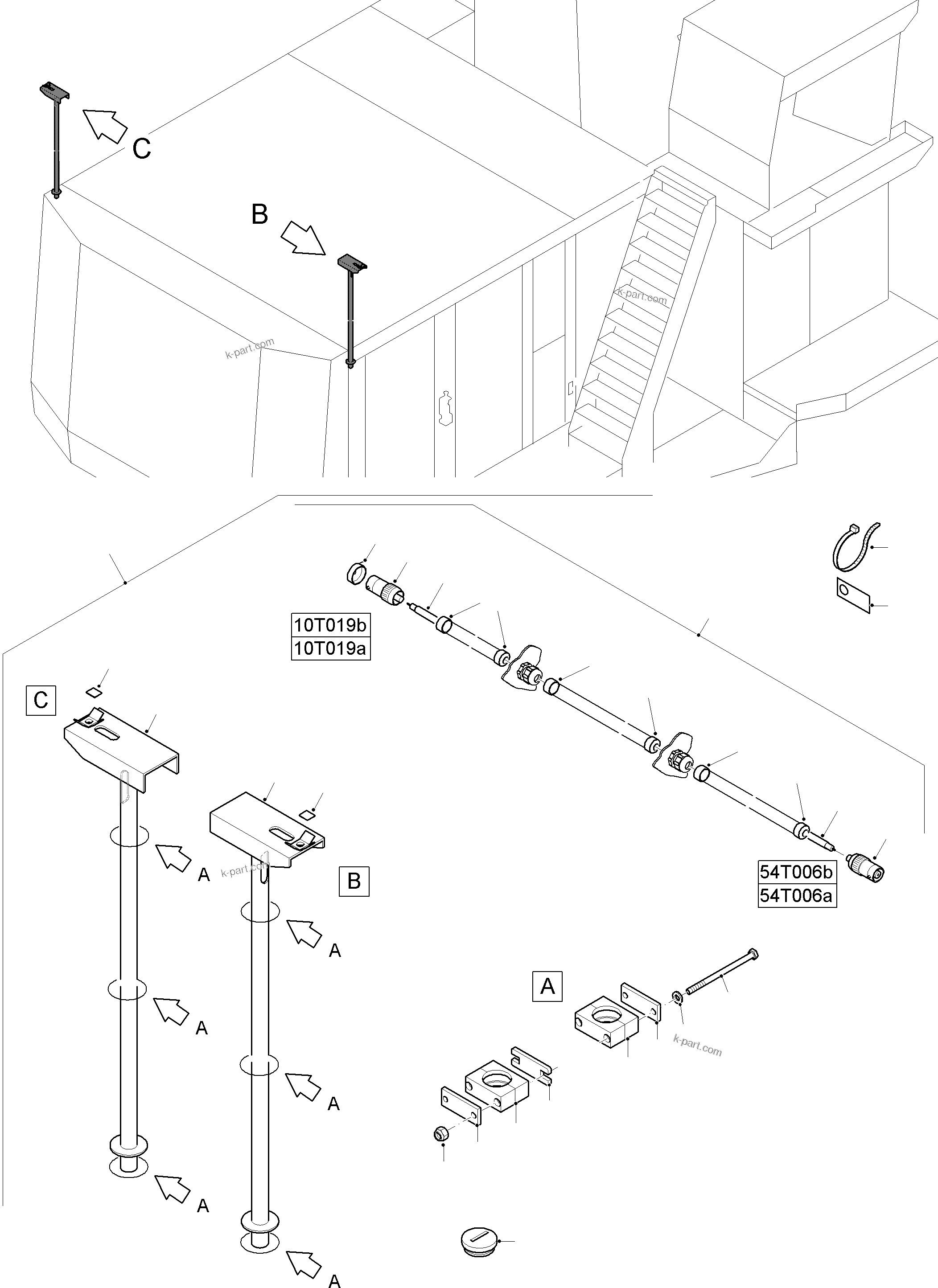

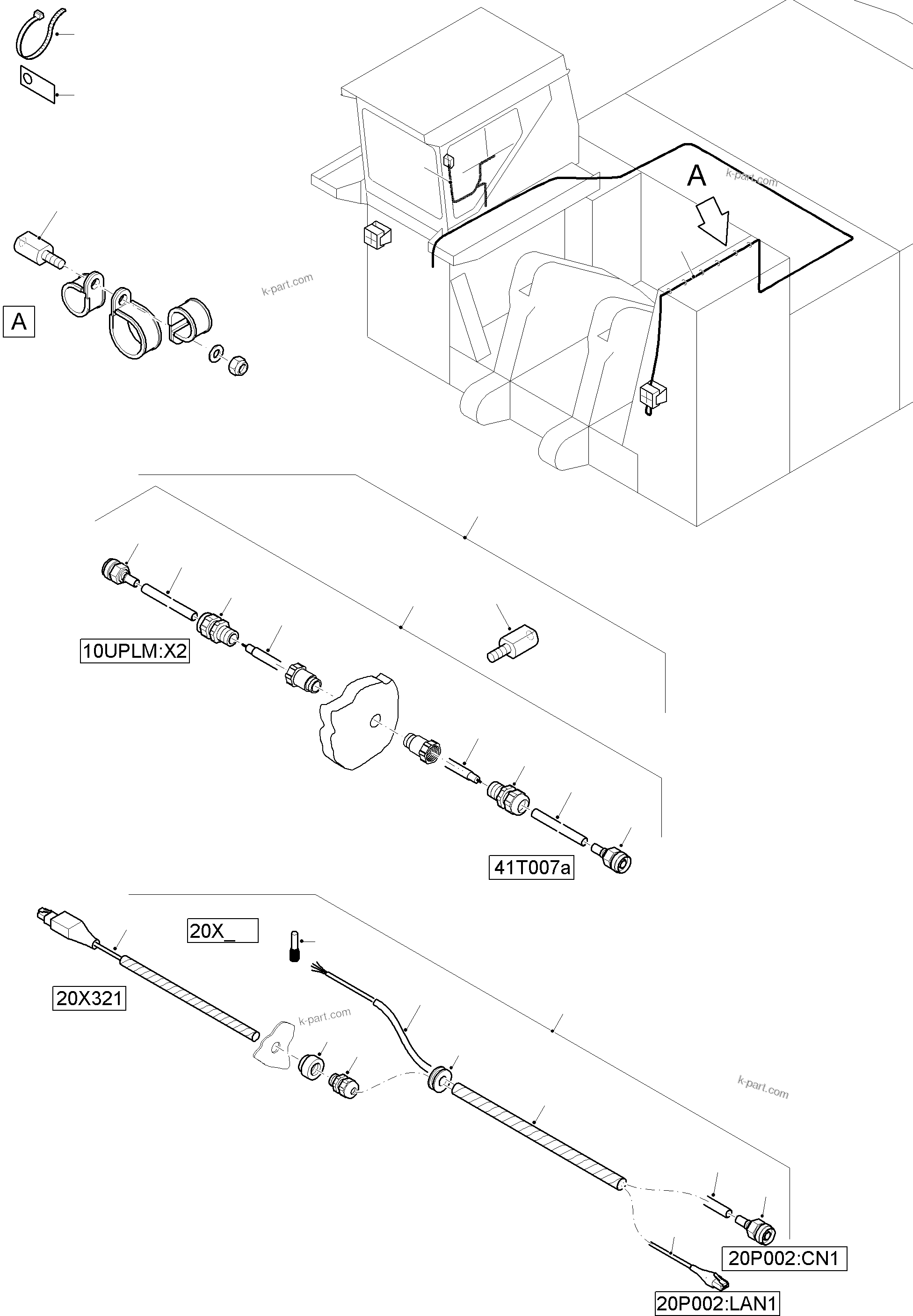

Diagram image 1 of 7

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC8000-11 S/N 12117

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	993 796 40	E-Parts Cab Supprt assy. PLM	1
?	102 205 42	E-Parts Oil cooler assy. PLM RFID	1
?	102 208 42	E-Parts Cab assy. PLM	1
?	102 211 42	E-Parts Counterwight assy. PLM READY	1
?	102 212 42	E-Parts Pressure sensoren assy. PLM PUMP D/IMU	1
?	998 755 40	E-Parts Bullclamm bucket equipment assy.	1
?	993 797 40	Harness 10UPLM:X4-11X_10	1
?	993 798 40	Harness 10UPLM:X1-10X360	1
?	993 799 40	Harness 10UPLM:X3-10T007B	1
?	102 200 42	Harness 10UPLM:X5-10X321	1
?	102 204 42	Harness LOC.11 - 10X110	1
?	102 202 42	Retainer	1
?	950 938 40	Socket	2
?	0819320010	Clip	4
?	0443451210	Clamp	41
?	0443451510	Clamp	22
?	0443451910	Clamp	32
?	0443453211	Clamp	18
?	0443551210	Clamp	4
?	519 581 98	Nut	2
?	307 779 99	Bolt	16
?	307 775 99	Bolt	8
?	518 547 98	Lock washer	116
?	507 596 98	Washer	45
?	340 465 99	Washer	15
?	507 037 98	Nut	22
?	950 726 40	Plug	1
?	999 764 40	Plud assy	1
?	950 132 40	Protection cap	1
?	950 209 40	End grommet	1
?	0819105440	Female contact	2
?	0819105420	Female contact	69
?	0819100770	Sealing plate	32
?	940 852 40	Plug	5
?	056 070 40	Cable sleeve 1,0-1,5	7
?	907 640 40	Wire end ferrule 2,5	2
?	941 777 40	Plate	33
?	999 770 40	Plug	3
?	999 779 40	Socket	1
?	950 949 40	Plug	2
?	940 447 40	Cable union	1
?	950 931 40	Protective cover	2
?	999 782 40	Protection cap	4
?	950 130 40	Protection cap	3
?	999 786 40	Nut	3
?	999 784 40	Lock washer	3
?	999 806 40	Seal ring	3
?	940 466 40	Insulating tube	-2
?	0819105320	Pin contact	50
?	0819105410	Female contact	18
?	951 480 40	Female contact	18
?	896 520 40	End pin	14
?	999 646 40	Plug	4
?	906 490 40	Union	4
?	940 464 40	Insulating tube B8x0,7	-2
?	999 553 40	Coax Cable	67
?	999 817 40	Cable	1
?	950 207 40	End grommet	4
?	941 892 40	Plug	1
?	0819214400	Wedge	1
?	621 699 40	Female contact 1-2 qmm	4
?	941 791 40	Rubber grommet	7
?	635 042 40	Wire end ferrule 1,5	6
?	101 842 42	Harness 10UPLM:X2-41T007A	1
?	980 527 40	Thread pin	18
?	951 305 40	System cable	2
?	102 210 42	Harness 10X321 - 20P002	1
?	174 411 40	Cable strap	86
?	635 896 40	Tube protection	-2
?	101 162 42	Harness 10T019B-54T006B	1
?	101 163 42	Harness 10T019A-54T006A	1
?	983 961 40	Retainer	1
?	983 960 40	Retainer	1
?	101 164 42	Plug	2
?	978 002 40	Union	3
?	989 712 40	Grommet plate	6
?	056 054 40	Grommet	3
?	504 005 98	Clamp set	10
?	502 965 98	Cover plate	8
?	504 787 98	Locking plate	6
?	512 409 98	Bolt	12
?	517 122 98	Lock washer	12
?	332 197 99	Nut	8
?	950 728 40	Plug	2
?	999 645 40	Bushing	4
?	999 614 40	Protective cap	2
?	950 208 40	End grommet	12
?	102 213 42	Socket plate	2
?	102 214 42	Plate	1
?	307 780 99	Bolt	1
?	519 581 98	Nut	84
?	504 446 98	Clamp set	2
?	534 008 99	Cover plate	2
?	308 459 99	Bolt	4
?	343 006 99	Washer	4
?	101 165 42	Harness 10X360 - 60X180	1
?	0443452711	Clamp	16
?	999 780 40	Plug	1
?	941 880 40	Plug	6
?	999 769 40	Socket	2
?	0819213400	Wegde	6
?	951 992 40	Pin contact	18
?	0819100710	Plug	24
?	907 703 40	Cable union	4
?	940 461 40	Insulating tube B5x0,6	-2
?	907 708 40	Cable union	1
?	103 804 42	Harness 60X180-80X180	1
?	103 805 42	Harness 80X180-80B008	1
?	995 345 40	Plate	1
?	995 291 40	Plate	1
?	995 250 40	Plate	1
?	520 131 98	Hose DN 50x2600	1
?	006 635 98	Half flange	4
?	999 457 40	Flange	1
?	511 856 98	Cover plate	1
?	510 178 98	Clamp Set	1
?	0443450810	Clamp	1
?	0443452511	Clamp	14
?	517 573 98	Resilient sleeve	38
?	510 744 98	Resilient sleeve	2
?	512 958 98	Resilient sleeve	3
?	308 540 99	Bolt	2
?	332 331 99	Nut	2
?	518 546 98	Lock washer	2
?	319 437 99	Bolt	8
?	307 804 99	Bolt	4
?	332 334 99	Nut	8
?	518 200 98	Lock washer	16
?	999 495 40	Plug	3
?	999 496 40	Female contact	18
?	906 491 40	Cable union	3
?	940 465 40	Insulating tube	-2

Komatsu PC8000-11 S/N 12117 parts catalog PDF

PARTS TEILE PAYLOAD MEASUREMENT (PLM) (213-5190) in PC8000-11 S/N 12117. Diagram image and parts list.
