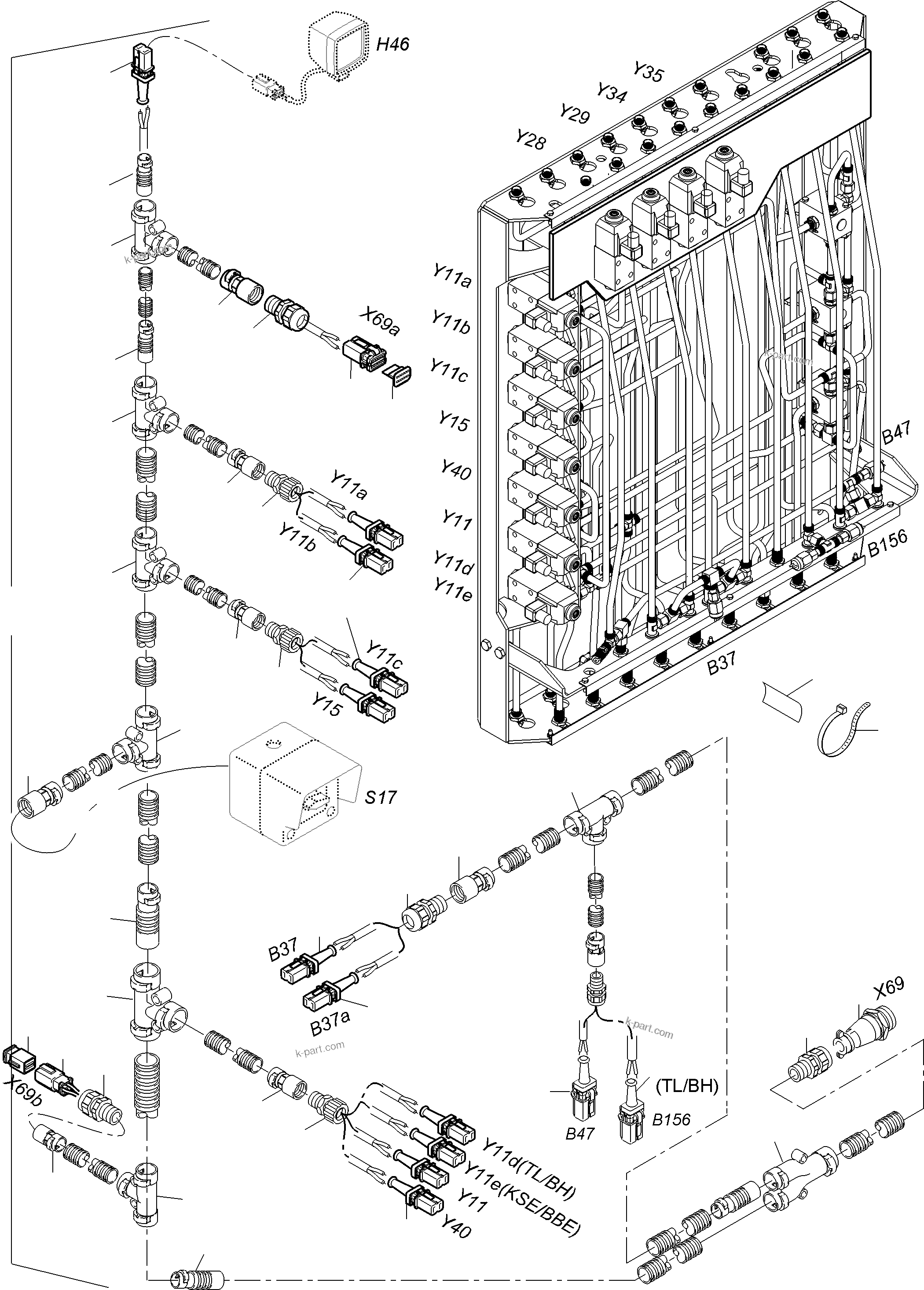

Diagram image 1 of 2

PC3000-6E S/N 06361

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6E S/N 06361

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	950 189 40	Plug	16
?	950 944 40	Plug	1
?	950 112 40	Plug	1
?	950 937 40	Socket	1
?	103 311 42	Harness pilot control frame X69	1
?	950 190 40	Rubber grommet	18
?	950 941 40	Housing plug	1
?	950 931 40	Protective cover	1
?	999 514 40	T-Distributor	3
?	999 515 40	T-Distributor DN 17	3
?	999 516 40	T-Distributor DN 23	2
?	655 627 40	Distributor DN 23/17	1
?	655 631 40	Pipe adapter DN 12/10	3
?	655 633 40	Pipe adapter DN 17/12	7
?	655 634 40	Pipe adapter DN 23/17	3
?	907 623 40	Cable union NW 12	1
?	907 692 40	Fitting PG 9	6
?	907 693 40	Fitting PG 16	1
?	940 452 40	Fitting	2
?	907 948 40	Fitting M25/NW23	1
?	907 980 40	Fitting DN 23	1
?	907 703 40	Cable union	8
?	907 708 40	Cable union	1
?	907 709 40	Cable union PG 16	3
?	517 322 98	Cable nut	1
?	951 260 40	Slide protection	1
?	941 777 40	Plate	15
?	174 411 40	Cable strap	30
?	635 042 40	Wire end ferrule 1,5	2
?	056 071 40	Cable sleeve 2,5	1
?	103 310 42	Harness pilot control frame X69A	-2
?	950 934 40	Receptacle	1
?	950 942 40	Protecting housing	1
?	940 471 40	Fitting M16/DN10	2

Komatsu PC3000-6E S/N 06361 parts catalog PDF

CABLES - PILOT CONTROL FRAME (255-2186c) in PC3000-6E S/N 06361. Diagram image and parts list.
