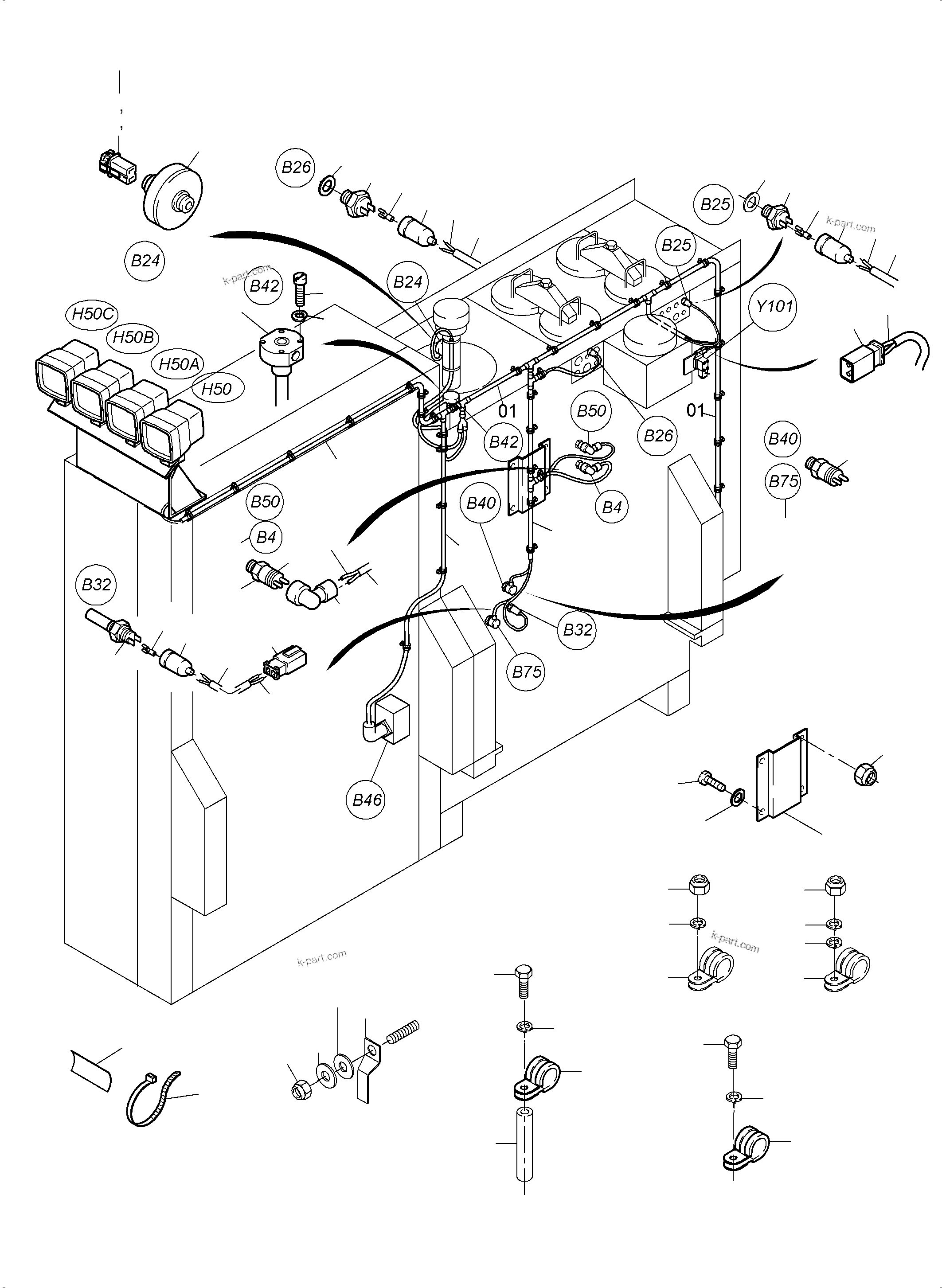

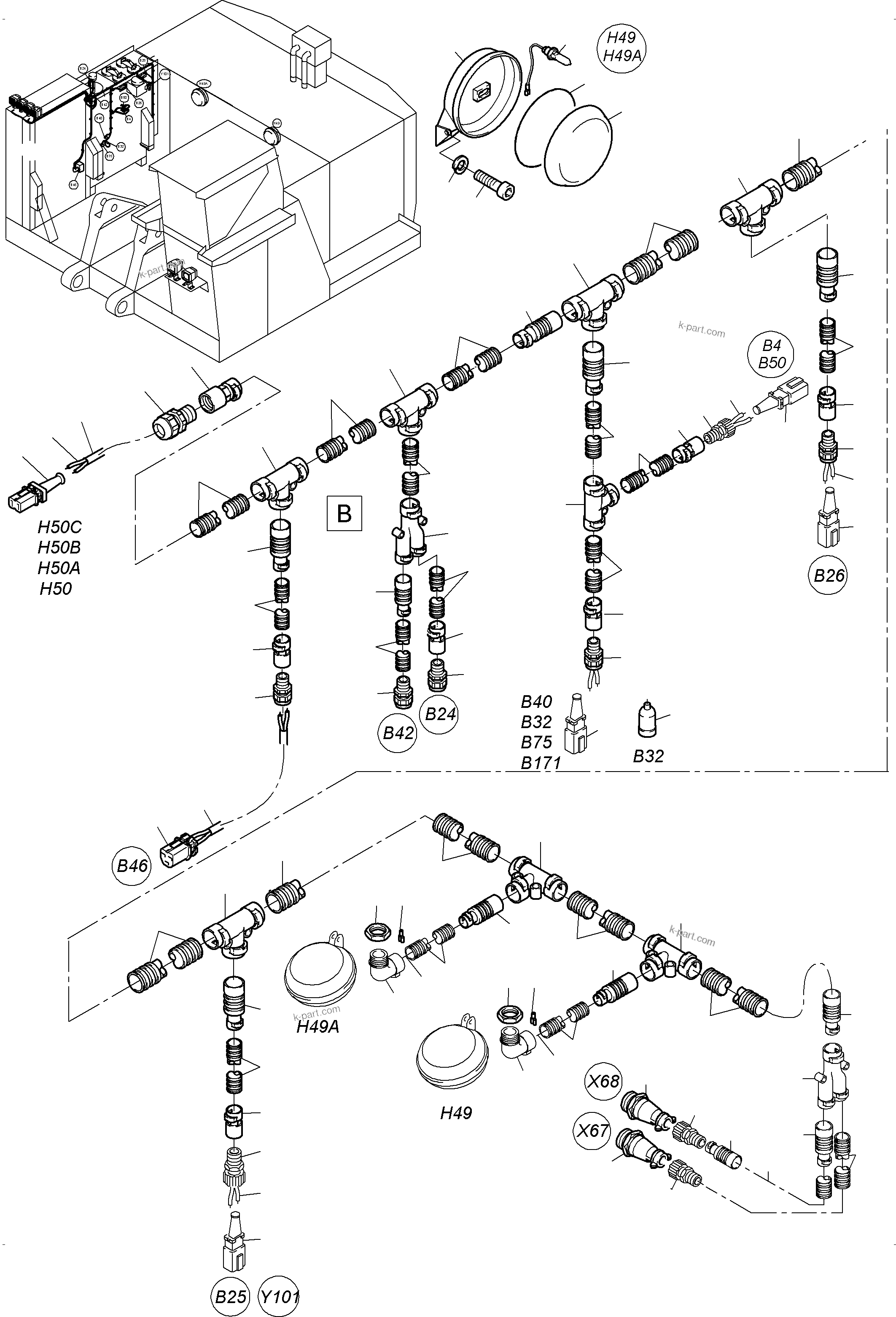

CABLES - OIL TANK AND SWITCH | PC3000-6 S/N 46230

Diagram image 1 of 2

PC3000-6 S/N 46230

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46230

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	957 960 40	Harness - hydraulic tank	1
?	940 480 40	Resistance Thermometer	2
?	938 318 40	Level probe assy.	2
?	950 612 40	Pressure switch 0,5 bar	1
?	907 536 40	Seal	1
?	950 633 40	Pressure switch 2,0 bar	1
?	907 538 40	Seal	1
?	654 652 40	Maintenance switch	1
?	907 546 40	Temperature sensor (cold weather design)	-2
?	431 168 40	Temperature transmitter (standard)	1
?	898 146 40	Floatswitch (Bull clam equipment)	1
?	898 147 40	Floatswitch (Backhoe equipment)	1
?	898 148 40	Floatswitch (Backhoe equipment) cold weather -50°	1
?	321 010 99	Bolt	4
?	343 852 99	Lock washer	4
?	0443452711	Clip	18
?	0443451910	Clip	8
?	0443451510	Clip	7
?	308 582 99	Bolt	7
?	517 122 98	Lock washer	9
?	507 037 98	Nut	22
?	655 650 40	Cable protection hose DN 12	-2
?	655 651 40	Cable protection hose DN 17	-2
?	655 652 40	Cable protection hose DN 23	-2
?	655 634 40	Pipe adapter DN 23/17	1
?	655 633 40	Pipe adapter DN 17/12	2
?	655 630 40	T-Distributor DN 29/23	5
?	655 626 40	Distributor DN 17/12	1
?	655 629 40	T-Distributor DN 17	3
?	907 971 40	Pipe adapter DN 23/12	2
?	655 635 40	Pipe adapter DN 29/17	1
?	515 213 40	Cable 1,0mm2, blue	-2
?	515 214 40	Cable 2,5mm2, blue	-2
?	655 810 40	Pipe adapter DN 29/12	2
?	907 693 40	Fitting M20/DN 17	1
?	907 692 40	Fitting M16/DN 12	4
?	907 703 40	Cable union	4
?	655 809 40	Pipe adapter DN 29/10	2
?	910 029 40	Plug assy.	1
?	955 627 40	Plug assy. 3-pol with rubber grommet	2
?	952 675 40	Plug assy. 2-pol with rubber grommet	11
?	950 454 40	Seal	2
?	906 922 40	Protection cap	1
?	323 961 40	Sleeve 6,3x0,8	1
?	940 462 40	Insulating tube	-2
?	655 621 40	Cable union DN 10	1
?	907 708 40	Cable union	1
?	907 480 40	Cable union DN 10-90	2
?	941 777 40	Plate	21
?	056 292 40	Cable strap	36
?	651 461 40	Housing assy.	1
?	655 547 40	Housing	1
?	655 548 40	Contact seal	2
?	655 549 40	Single seal	2
?	655 550 40	Rubber grommet	1
?	950 108 40	Plug	1
?	950 112 40	Plug	1
?	896 520 40	End pin	14
?	440 109 40	Sleeve	4
?	907 947 40	Connector distributor DN 29/23	1
?	896 558 40	Pipe adapter DN 29/23	1
?	950 664 40	Seal	1
?	507 596 98	Washer	21
?	510 741 98	Resilent sleeve 13/25x50	7
?	0819320010	Clip	3
?	934 329 40	Cover	1
?	655 649 40	Protecting hose DN 10	-2
?	655 631 40	Pipe adapter DN 12/10	1
?	907 980 40	Fitting DN 23	2
?	0819100770	Sealing plug	3
?	0819105420	Female contact	37
?	0819105340	Female contact	1
?	950 346 40	Level probe	1
?	955 670 40	Socket assy. 3-pol with rubber grommet	1
?	340 465 99	Washer	27
?	0443451010	Clip D 10	2
?	0443450612	Clip D 6,4	3
?	907 709 40	Cable union PG 16	1
?	940 452 40	Fitting M25/NW17	2
?	056 070 40	Cable sleeve 1,0-1,5	4
?	307 780 99	Bolt	1
?	0443452712	Clip D 27	1
?	940 852 40	Plug	13
?	517 321 98	Cable nut	2
?	940 461 40	Insulating tube B5x0,6	-2
?	926 550 40	Spotlight assy.	1
?	634 009 40	Spotlight	2
?	507 383 99	Halogen lamp 24V70W	2
?	769 156 73	Glass, white	2
?	769 155 73	Seal	2
?	318 914 99	Screw	2
?	346 510 99	Lock washer	2
