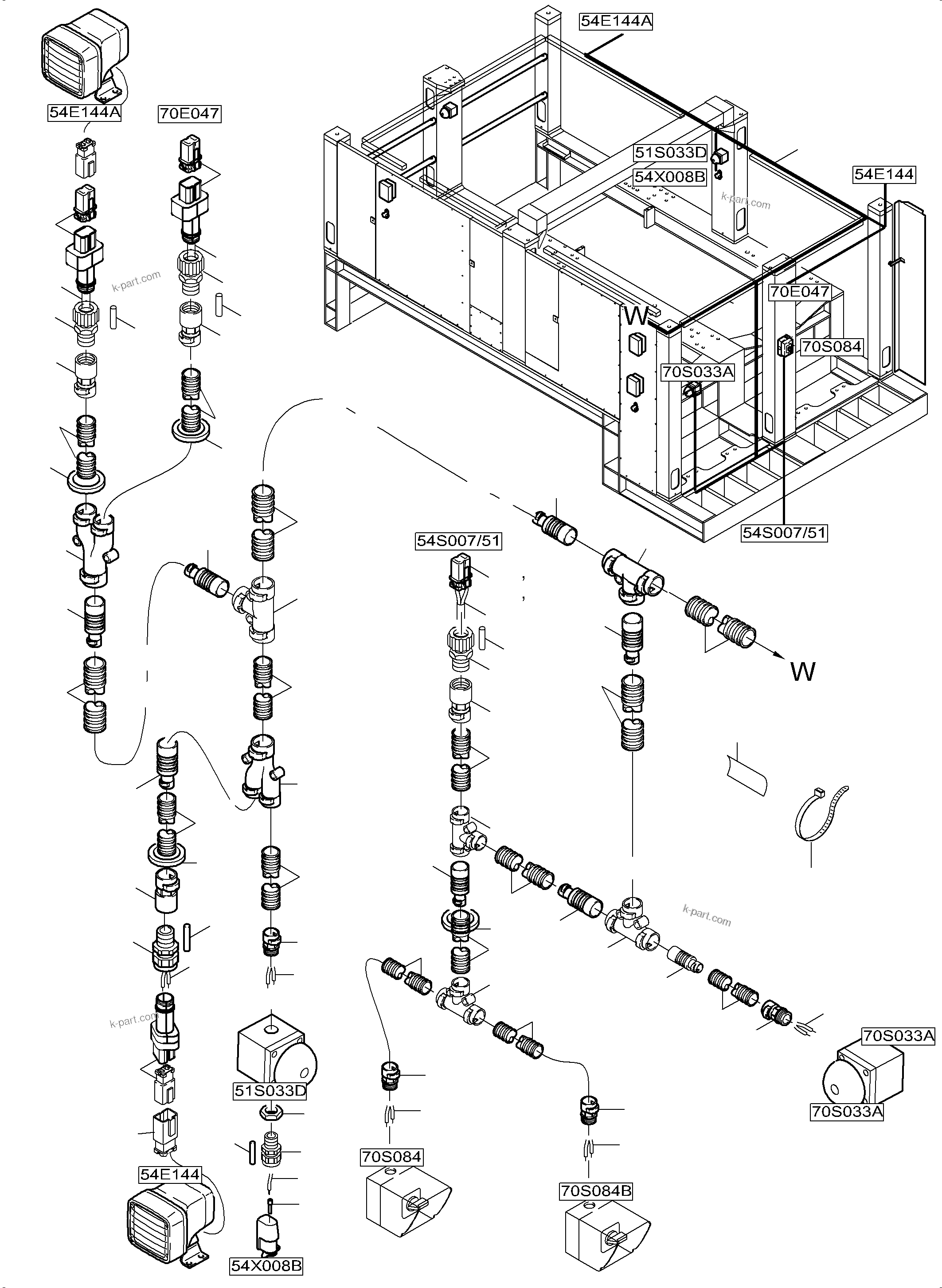

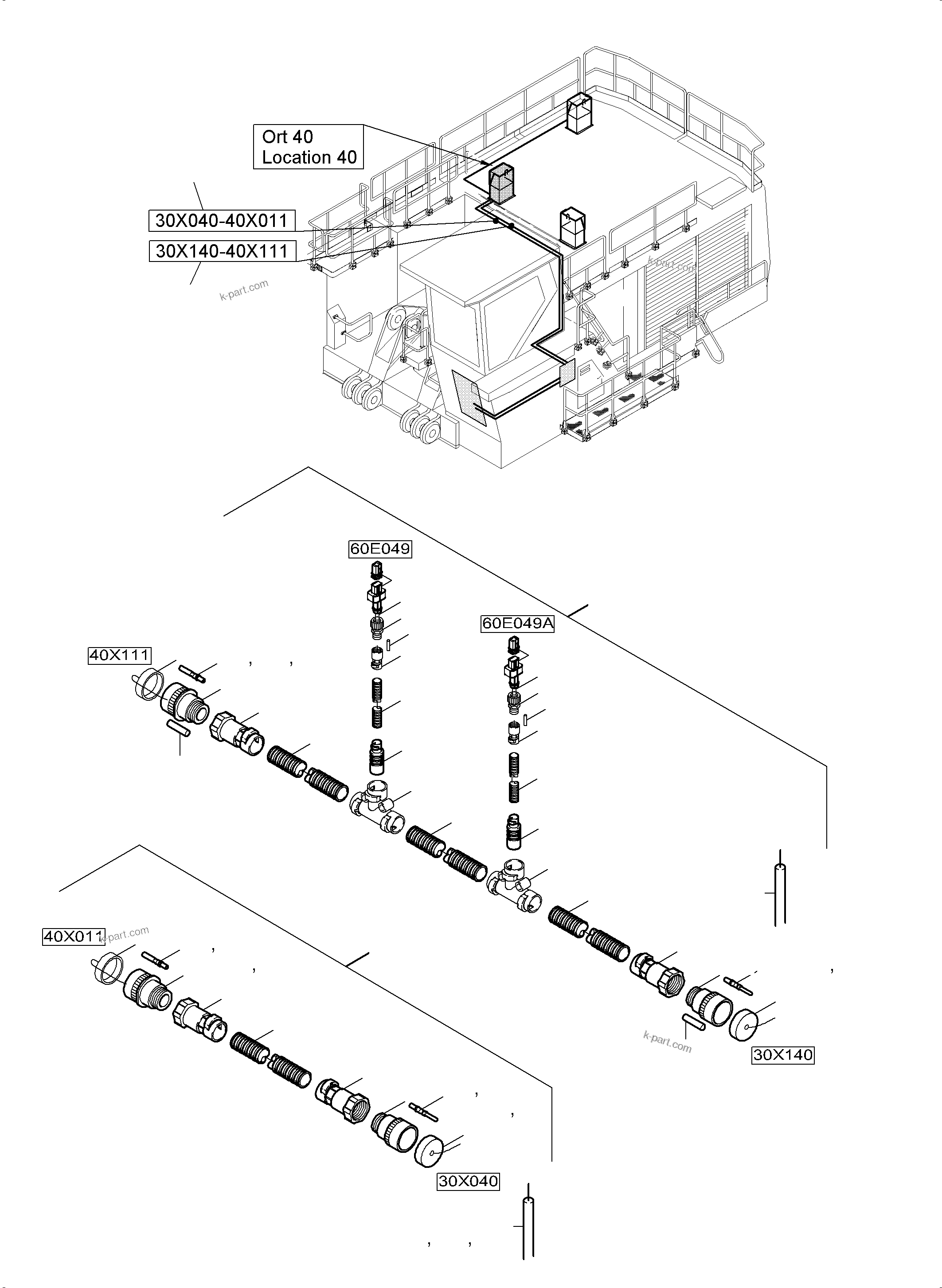

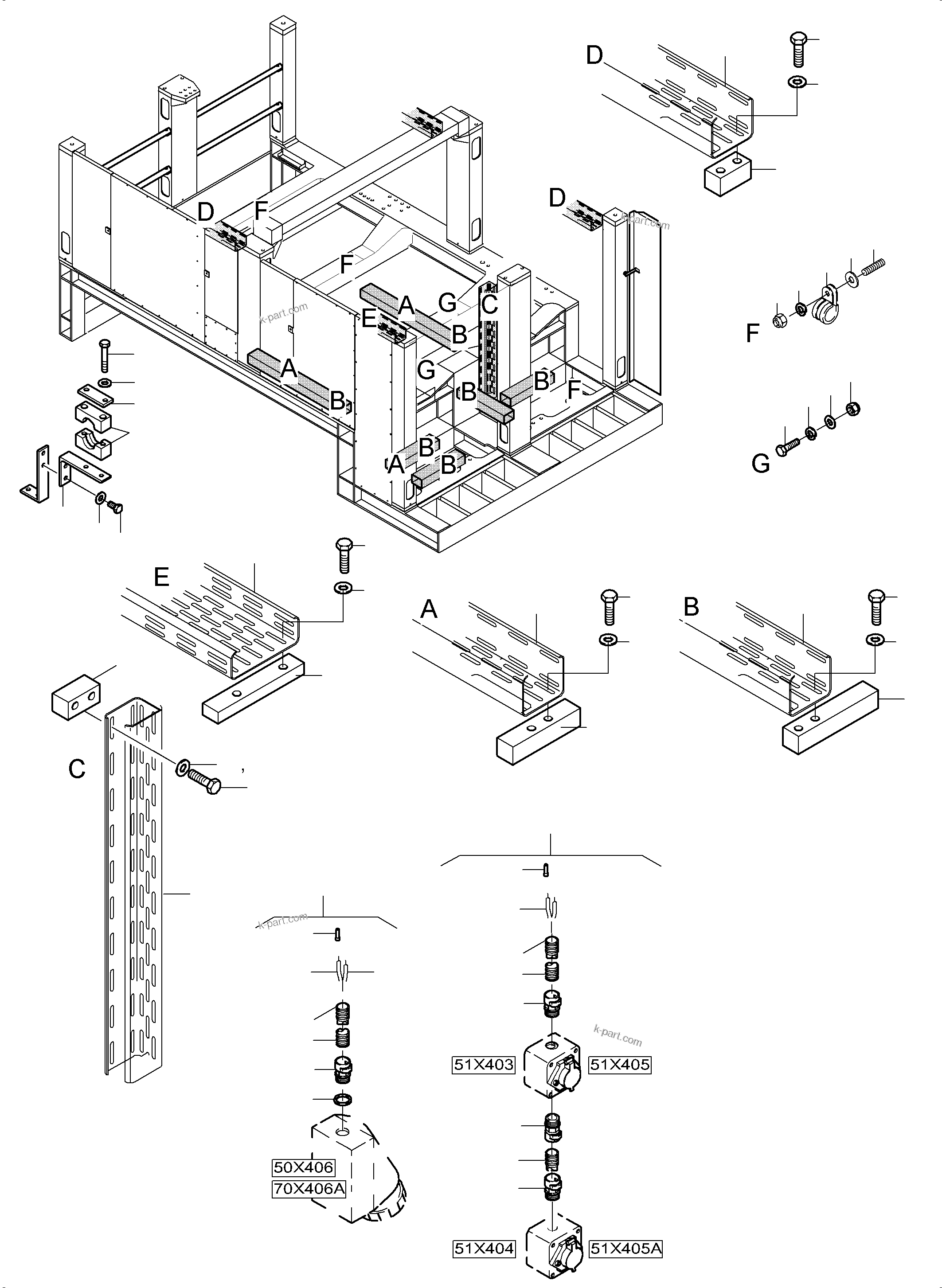

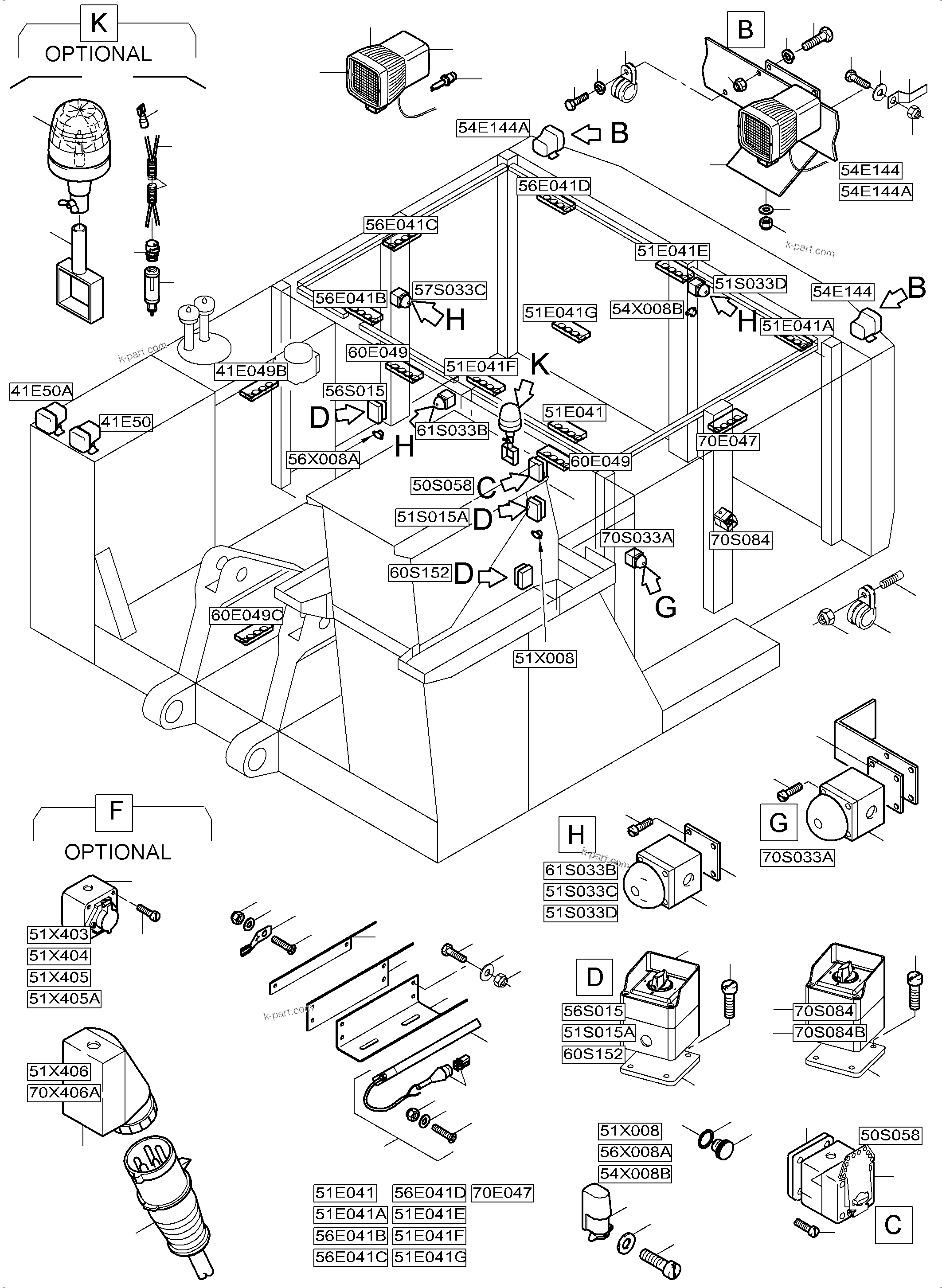

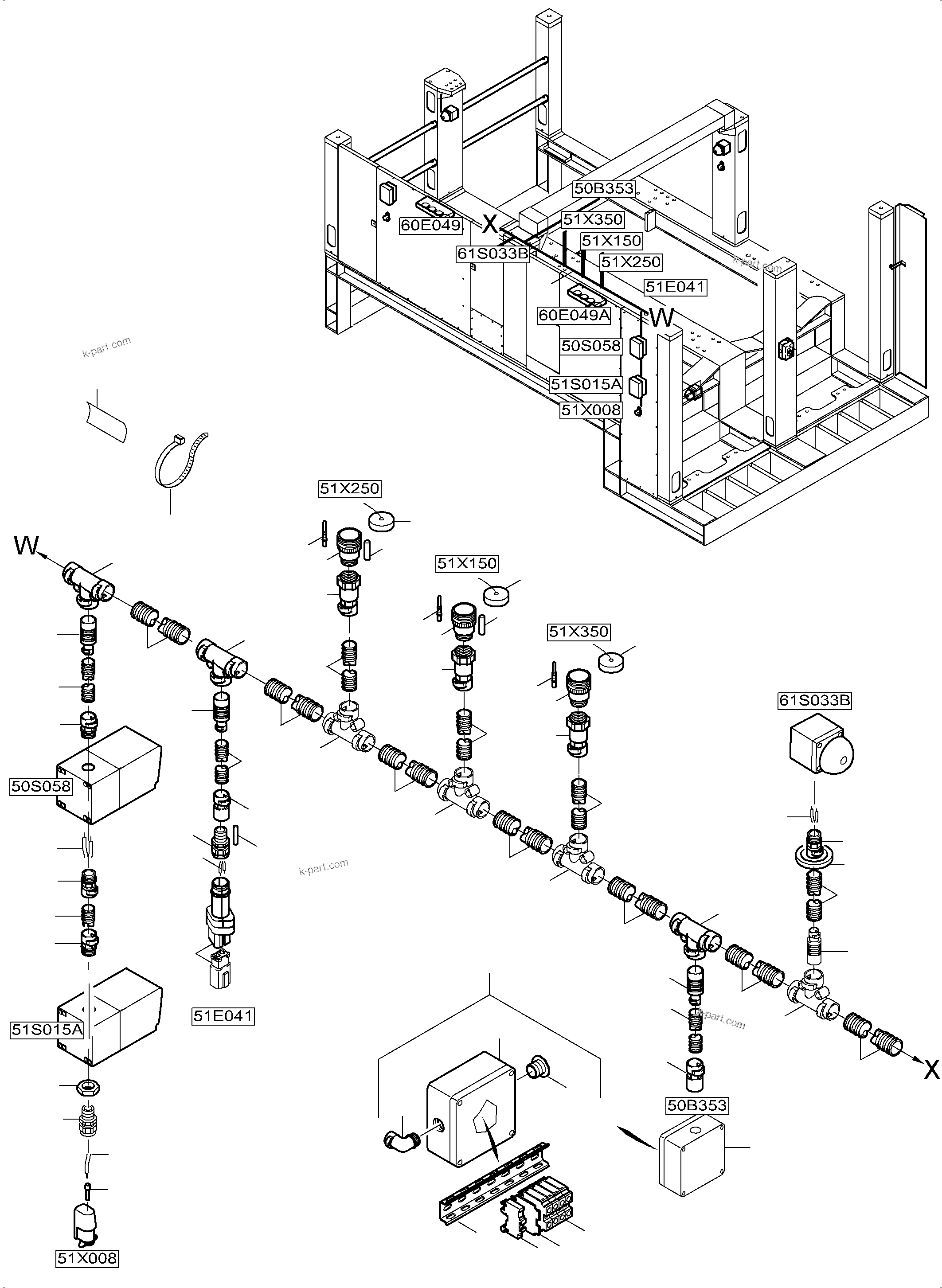

Diagram image 1 of 6

PC5500-6E S/N 15134

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15134

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15134

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15134

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15134

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6E S/N 15134

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	940 869 40	Socket	3
?	940 728 40	Safety switch	1
?	940 729 40	Emergency switch-off	4
?	940 726 40	Switch assy.	3
?	592 188 40	Socket	4
?	946 316 40	Retainer	8
?	321 010 99	Screw	32
?	320 976 99	Bolt	22
?	340 904 99	Washer	6
?	949 021 40	Retainer	2
?	950 158 40	Head light assy.	2
?	307 777 99	Bolt	14
?	340 465 99	Washer	28
?	507 037 98	Nut	14
?	0443451210	Clamp DN 10	4
?	0819320010	Clip	2
?		Housing with ballast	-2
?		Light Unit (Lense, reflector, seals, spring with screw)	-2
?	797 352 73	Bulb	-2
?	967 844 40	Harness roof frame	1
?	940 727 40	Ladder button	1
?	950 525 40	Confirm button ladder	1
?	952 617 40	Lamp assy.	11
?	170 495 40	Cable sleeve	1
?	967 843 40	Harness 30X140-40X111	1
?	967 845 40	Harness 30X040-40X011	1
?	949 186 40	Lamp retainer	-2
?	949 185 40	Lamp retainer	-2
?		Terminal box assy.	1
?	941 560 40	Lamp	1
?	509 555 98	Bolt	4
?	507 025 98	Nut	4
?	350 762 99	Washer	4
?	958 963 40	Socket assy. with rubber grommet 2 pole	1
?	006 301 98	Clamp 12/15	3
?	510 210 98	Thread pin	3
?	507 025 98	Nut	3
?	906 413 40	Cable channel 50/100	-2
?	507 037 98	Nut	37
?	507 596 98	Washer	37
?	307 727 99	Bolt	40
?	346 499 99	Lock washer	40
?	350 762 99	Washer	40
?	334 600 99	Nut	4
?	340 652 99	Washer	4
?	307 802 99	Bolt	4
?	919 436 40	Retainer 50/100	10
?	919 437 40	Retainer 50/100	11
?	941 482 40	Thread pin	37
?	517 118 98	Lock washer	4
?	944 947 40	Retainer 50/100	40
?	954 553 40	Harness sockets 51X403-51X404	1
?	954 554 40	Harness sockets 51X405-51X405A	1
?	966 031 40	Harness wall socket 51X406	1
?	966 030 40	Harness wall socket 70X406A	1
?	966 667 40	Plug assy. with rubber grommet 2 pole	9
?	952 675 40	Plug assy. with rubber grommet 2 pole	2
?	907 733 40	T-Distributor DN 23	11
?	655 628 40	T-Distributor DN 10	4
?	655 629 40	T-Distributor DN 17	5
?	906 420 40	T-Distributor DN 12	1
?	940 666 40	Pipe adapter DN 23/10	2
?	655 631 40	Pipe adapter DN 12/10	3
?	655 632 40	Pipe adapter DN 17/10	6
?	655 633 40	Pipe adapter DN 17/12	2
?	655 634 40	Pipe adapter DN 23/17	4
?	907 971 40	Pipe adapter DN 23/12	5
?	056 054 40	Grommet	4
?	907 705 40	Cable union 5x2,5	2
?	940 271 40	Cable union M20/DN10	5
?	907 623 40	Cable union M20/DN12	3
?	907 478 40	Cable union M20/DN17	3
?	940 471 40	Fitting M16/DN10	8
?	907 692 40	Fitting M16/DN12	3
?	940 520 40	Fitting M20/DN12	2
?	655 625 40	Distributor DN 12/10	1
?	655 649 40	Cable protection hose DN 10	-2
?	655 650 40	Cable protection hose DN 12	-2
?	655 651 40	Cable protection hose DN 17	-2
?	655 652 40	Cable protection hose DN 23	-2
?	515 213 40	Cable 1,0	-2
?	655 873 40	Cable 1,5	-2
?	941 777 40	Plate	-2
?	174 411 40	Cable strap	-2
?	056 070 40	Cable sleeve 1,0-1,5	26
?	635 042 40	Wire end ferrule 1,5	13
?	907 703 40	Cable union 4x3	14
?	081 921 69 10	Plug assy.	2
?	896 520 40	End pin 3,0x25	32
?	0819216000	Socket assy.	2
?	0819216300	Wedge	2
?	940 462 40	Insulating tube B6x0,6	-2
?	950 132 40	Protection cap	6
?	907 980 40	Fitting DN 23	6
?	950 112 40	Plug	1
?	0819105320	Pin contact	47
?	950 110 40	Plug	1
?	940 852 40	Plug	33
?	950 131 40	Protection cap	1
?	950 136 40	Plug	1
?	517 327 98	Reducing	3
?	907 976 40	Fitting	1
?	621 698 40	Contact plug 1-2 qmm	26
?	655 626 40	Distributor DN 17/12	1
?	944 948 40	Housing empty	1
?	907 972 40	Union	1
?	507 783 98	Assembly rail	-2
?	490 925 40	Clamp	4
?	940 722 40	Clamp	2
?	414 498 40	Cover plate	1
?	517 332 98	Plug	1
?	950 109 40	Plug assy.	1
?	950 108 40	Plug	1
?	0819105440	Female contact	4
?	0819105420	Female contact	12
?	0819105340	Pin contact	4
?	515 214 40	Cable 2,5	-2
?	621 699 40	Female contact	1
?	950 104 40	Plug assy.	1
?	950 103 40	Plug assy.	1
?	907 553 40	Cable 16,0	-2
?	941 426 40	Bushing contact	1
?	941 427 40	Pin contact	1
?	0819100770	Sealing plate	2
?	950 505 40	Shrinkdown tubing	-2
?	950 508 40	Resin strip	-2
?	634 736 40	Cable 2,5 sw	-2
?	655 082 40	Cable 2,5 ge/gwn	-2
?	056 071 40	Cable sleeve 2,5	24
?	950 208 40	End grommet	2
?	515 215 40	Cable 25mm2	-2
?	950 780 40	Cable 25,0gr/ye	-2
?	906 023 40	Cable 25,0bl	-2
?	906 670 40	Wire end ferrule 25,0	20
?	655 834 40	Cable protection hose DN 36	-2
?	907 691 40	Cable union DN 36	2
?	950 211 40	End grommet	2
?	940 664 40	Seal	2
?	898 629 40	Rotaflare light yellow assy.	1
?	970 526 40	Retainer	1
?	896 497 40	Rotaflare light 24 yellow	1
?	655 621 40	Cable union PG9/DN 10	1
?	180 322 40	Plug	1
?	323 960 40	Tab	2
?	440 461 40	Wall socket 63A, water proofed	2
?	440 462 40	Plug, water proofed	2
?	950 726 40	Plug	1
?	950 899 40	Seal	1
?	959 433 40	Retainer	7
?	343 005 99	Washer	28
?	307 777 99	Bolt	26
?	966 000 40	Lamp retainer	1
?	518 042 98	Clamp set	7
?	534 004 99	Cover plate	7
?	308 581 99	Bolt	14
?	950 468 40	Cable channel 60/200	-2
?	966 001 40	Retainer	8
?	0819320010	Clip	11
?	343 110 99	Lock washer	14
?	0443452711	Clamp DN 23	2
?	307 729 99	Bolt	44

Komatsu PC5500-6E S/N 15134 parts catalog PDF

MACHINERY HOUSE ELECTRIC - ROOF AND DRIVE FRAME (715-2250b) in PC5500-6E S/N 15134. Diagram image and parts list.
