Diagram image 1 of 5

PC3000-6 S/N 46252

? ? ?

PC3000-6 S/N 46252

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46252

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46252

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC3000-6 S/N 46252

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	07835134003	Multimonitor	1
?	907 840 40	Breaker 1 A	1
?	896 716 40	Hour meter	1
?	592 338 40	Socket	48
?	940 020 40	Relay	48
?	414 369 40	Spring retainer	48
?	907 827 40	Breaker 16 A	11
?	907 828 40	Breaker 6 A	8
?	950 613 40	Relay	1
?		Switch cabinet w/o. electr. parts	1
?	907 839 40	Breaker 50 A	3
?	950 600 40	Relay	1
?	907 822 40	Breaker 6 A	1
?	899 301 40	Converter	6
?	907 821 40	Breaker 1 A	1
?	414 649 40	Fuel indication	1
?	510 653 98	Fuse to fig.23	-2
?	907 477 40	Cable union DN 12	4
?	323 942 40	Sleeve marker	1
?	323 943 40	Sleeve marker	1
?	270 318 40	Sleeve marker	1
?	323 944 40	Sleeve marker	1
?	940 869 40	Socket	1
?	940 021 40	Relay	15
?	323 910 40	Socket	15
?	323 911 40	Spring	15
?	906 612 40	Through clamp 2.5	453
?	940 673 40	Clamp	35
?	906 613 40	Cover plate	38
?	906 614 40	Bridge 2-fold	58
?	906 615 40	Bridge 3-fold	25
?	906 616 40	Bridge 4-fold	20
?	906 617 40	Bridging comb 5-fold 2,5	10
?	906 792 40	Protective wire clip	1
?	906 773 40	Cover plate	2
?	906 618 40	Bridge 10-fold	1
?	906 794 40	Protective wire clip	2
?	792 806 73	Marker set	1
?	906 774 40	Cover plate	1
?	490 889 40	Series terminal with diode, red	3
?	323 590 40	Switch modul	1
?	323 346 40	Touch contact	5
?	896 488 40	Camswitch	2
?	950 614 40	Breaker	1
?	655 898 40	Cycle relay	1
?	963 797 40	Seal	1
?	906 772 40	Cover plate	5
?	956 052 40	CAN bus	1
?	961 148 40	Harness X2 Controlbox MCM241-X23	1
?	907 482 40	Wiper relay	6
?	896 546 40	Time lag relay	5
?	907 481 40	Time lag relay	6
?	907 829 40	Breaker 10 A	21
?	906 630 40	Protective wire clip	69
?	322 378 40	Diode array	4
?	907 995 40	Cable union DN 48	1
?	907 553 40	Cable 16,0mm2	-2
?	907 479 40	Cable union DN 29	3
?	655 675 40	Cable 6mm2	-2
?	941 787 40	Terminal	4
?	938 310 40	Resistor clamp	3
?	956 030 40	Line divider EFD	1
?	07821915340	Connector	1
?	07821915010	Contact	45
?	07821927340	Connector	1
?	07821927010	Contact	20
?	07821915330	Connector	1
?	977 501 40	Mounting Plate	1
?	950 140 40	Socket	3
?	950 146 40	Socket	9
?	950 120 40	Socket	2
?	950 122 40	Socket	2
?	950 124 40	Socket	2
?	950 125 40	Socket	9
?	0819100770	Sealing plate	100
?	0819110808	Nut	15
?	0819110809	Lock washer	15
?	0819150808	Nut	16
?	950 318 40	Panel lock washer	16
?	0819105420	Female contact	530
?	0819105440	Female contact	76
?	906 007 40	Pulse relay	1
?	603 345 40	Resistor terminal	1
?	955 334 40	Cross connection	1
?	517 332 98	Plug	3
?	950 728 40	Plug	1
?	950 121 40	Socket	1
?	320 974 99	Screw	2
?	323 179 40	Relay	1
?	344 498 40	Supporting trestle	2
?	941 208 40	Time lag relay	5
?	974 058 40	Plug assy.	2
?	974 059 40	Cap	1
?	515 213 40	Cable 1mm2	-2
?	515 214 40	Cable 2.5mm2	-2
?	906 023 40	Cable 25.0mm2	-2
?	896 727 40	Cable 10.0mm2	-2
?	950 793 40	Seal ring	16
?	950 897 40	Seal ring	15
?	907 838 40	Breaker 40 A	1
?	967 889 40	Cover	1
?	959 410 40	Washer	1
?	320 821 99	Screw	1
?	951 031 40	Gasket	2
?	951 032 40	Seal	1
?	350 762 99	Washer	3
?	307 646 99	Bolt	3
?	941 760 40	Receptacle	1
?	950 171 40	Socket	1
?	950 175 40	Bushing contact	3
?	950 178 40	Body	1
?	950 179 40	Contact element	1
?	950 173 40	O-ring	1
?	950 177 40	Protection cap	1
?	907 641 40	Wire end ferrule	41
?	056 070 40	Cable sleeve 1,0-1,5	3
?	950 435 40	Cable CAN-BUS	-2
?	941 816 40	Cable	-2
?	635 896 40	Tube protection	-2
?	940 462 40	Insulating tube	-2
?	969 833 40	Cap	1
?	951 031 40	Seal	1
?	946 218 40	Cap	1
?	350 762 99	Washer	2
?	307 646 99	Bolt	2
?	969 835 40	Cap	1
?	951 032 40	Seal	1
?	946 224 40	Cap	1
?	951 886 40	Safety switch	1
?	951 895 40	Safety switch	3
?	999 196 40	Safty cut off 24V	1
?	962 663 40	Relay assy.	2
?	951 284 40	Relay	6
?	951 101 40	Buffer module	1
?	898 681 40	Relay assy.	1

Komatsu PC3000-6 S/N 46252 parts catalog PDF

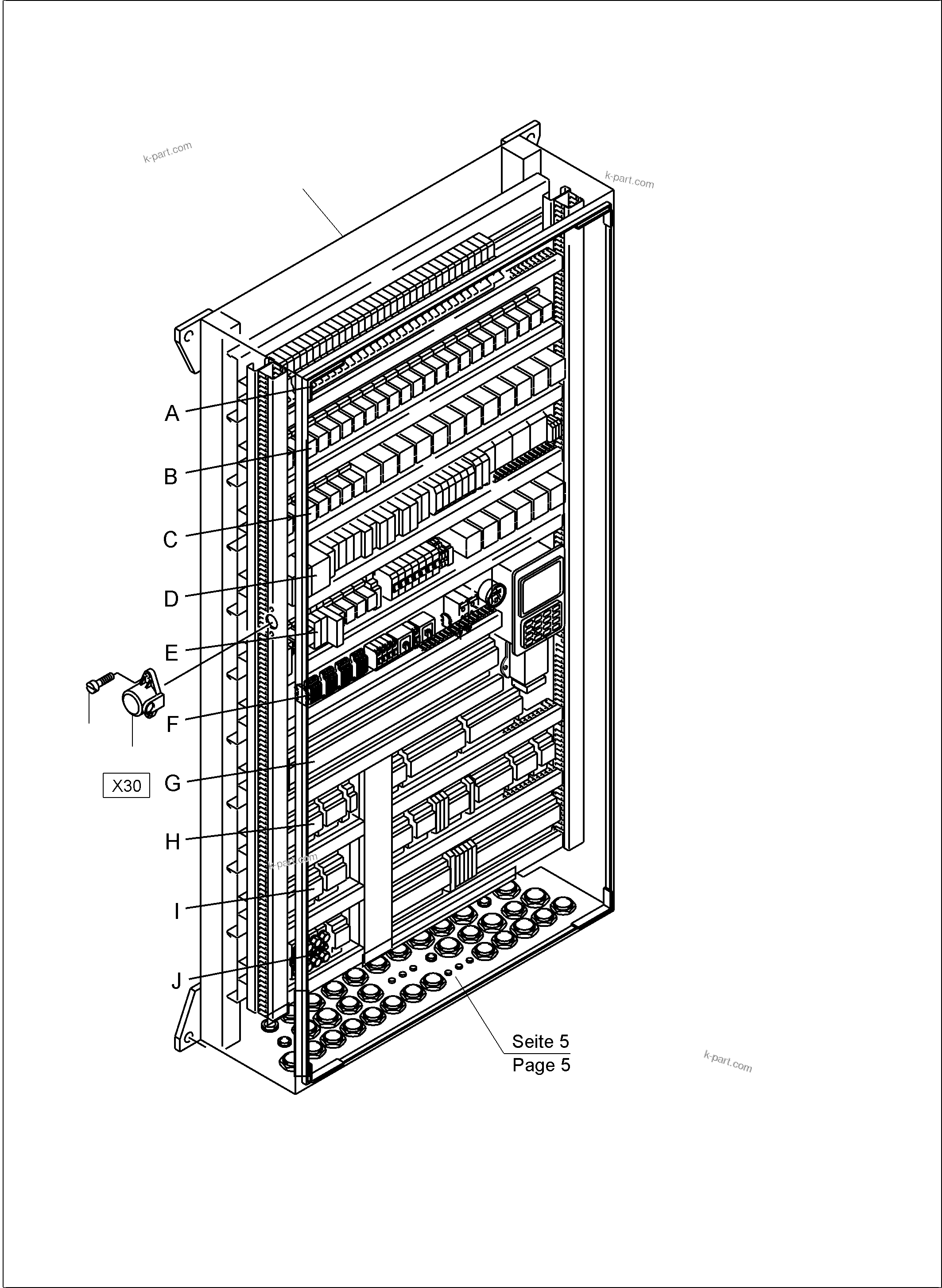

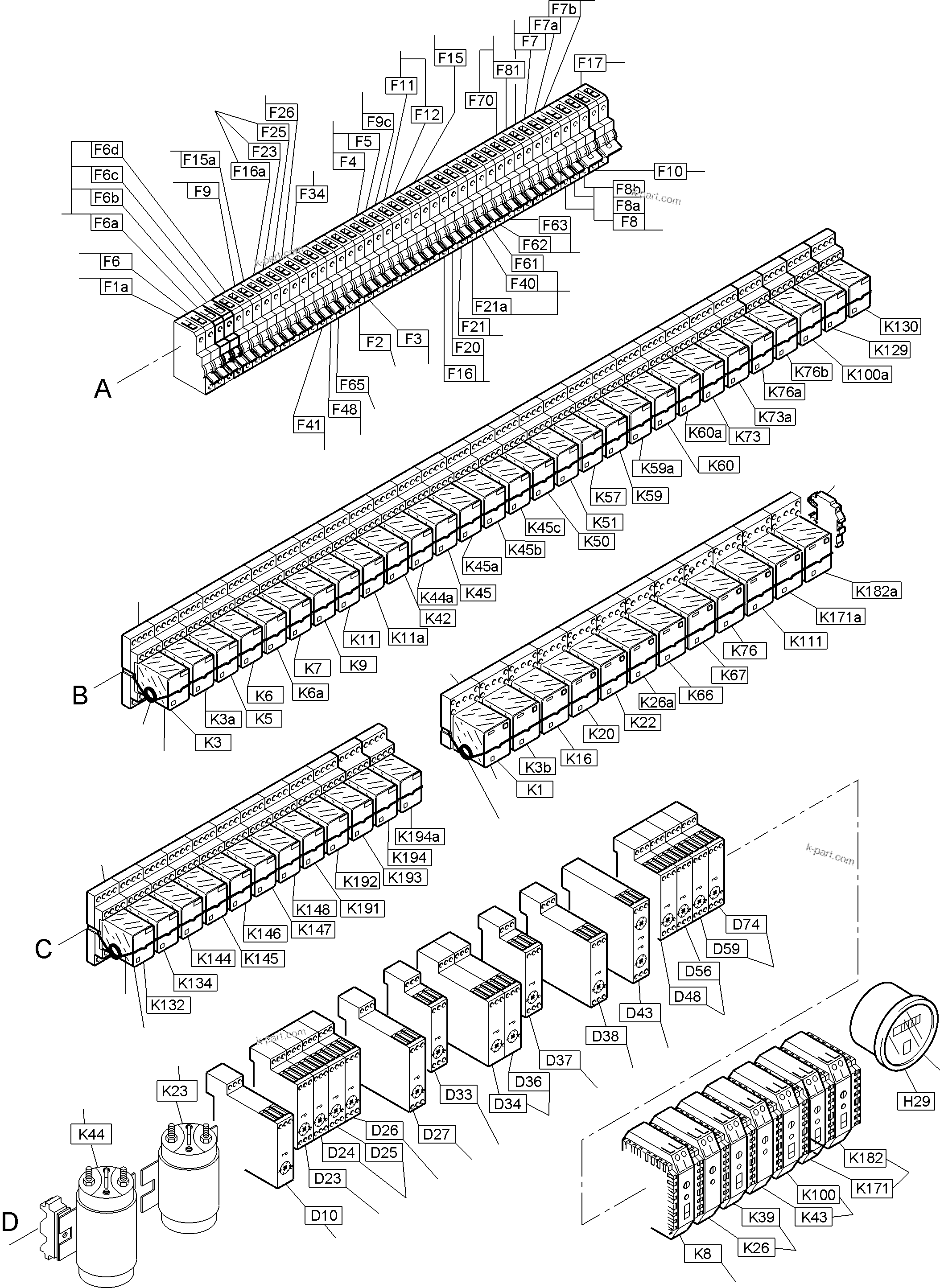

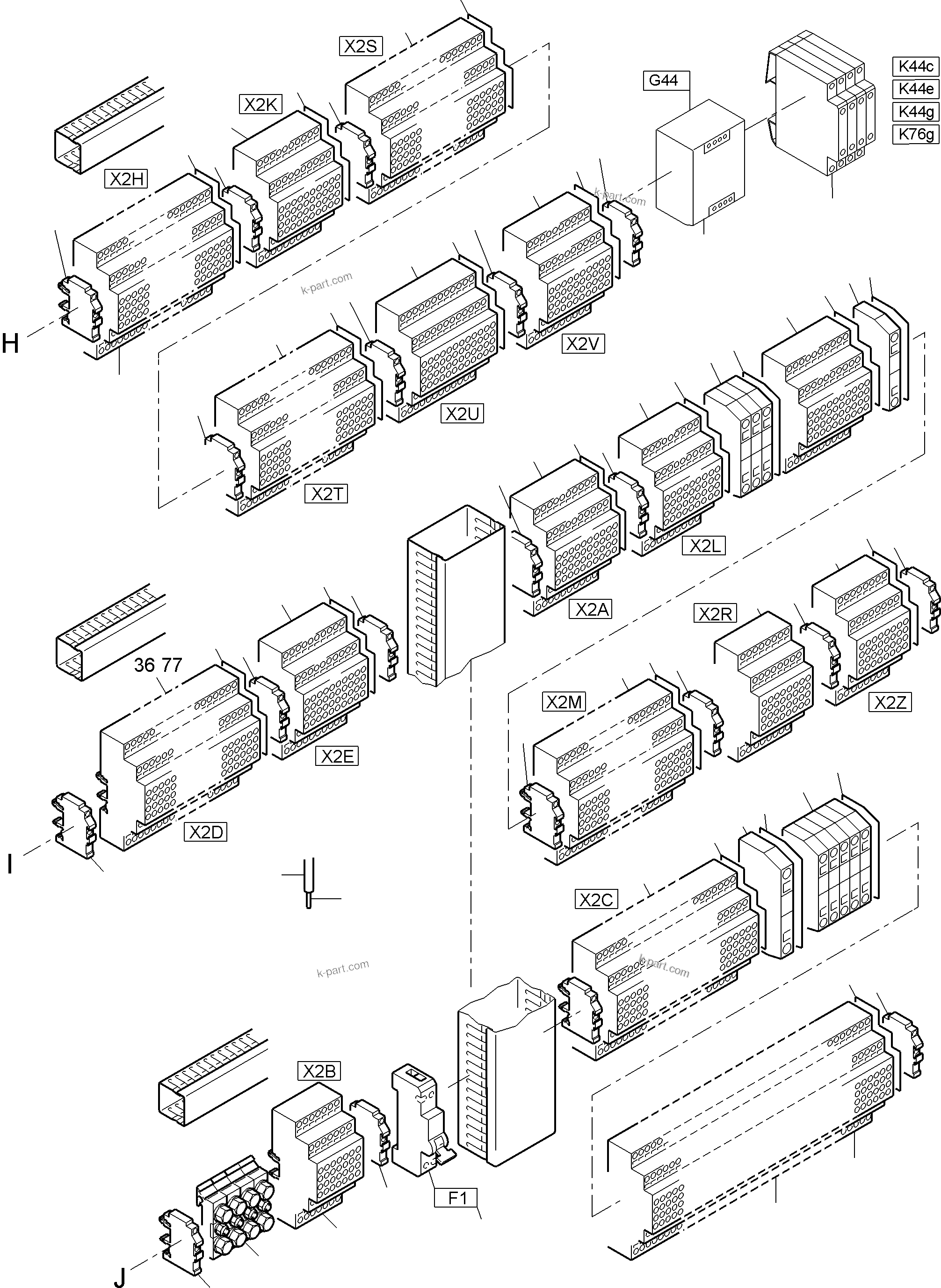

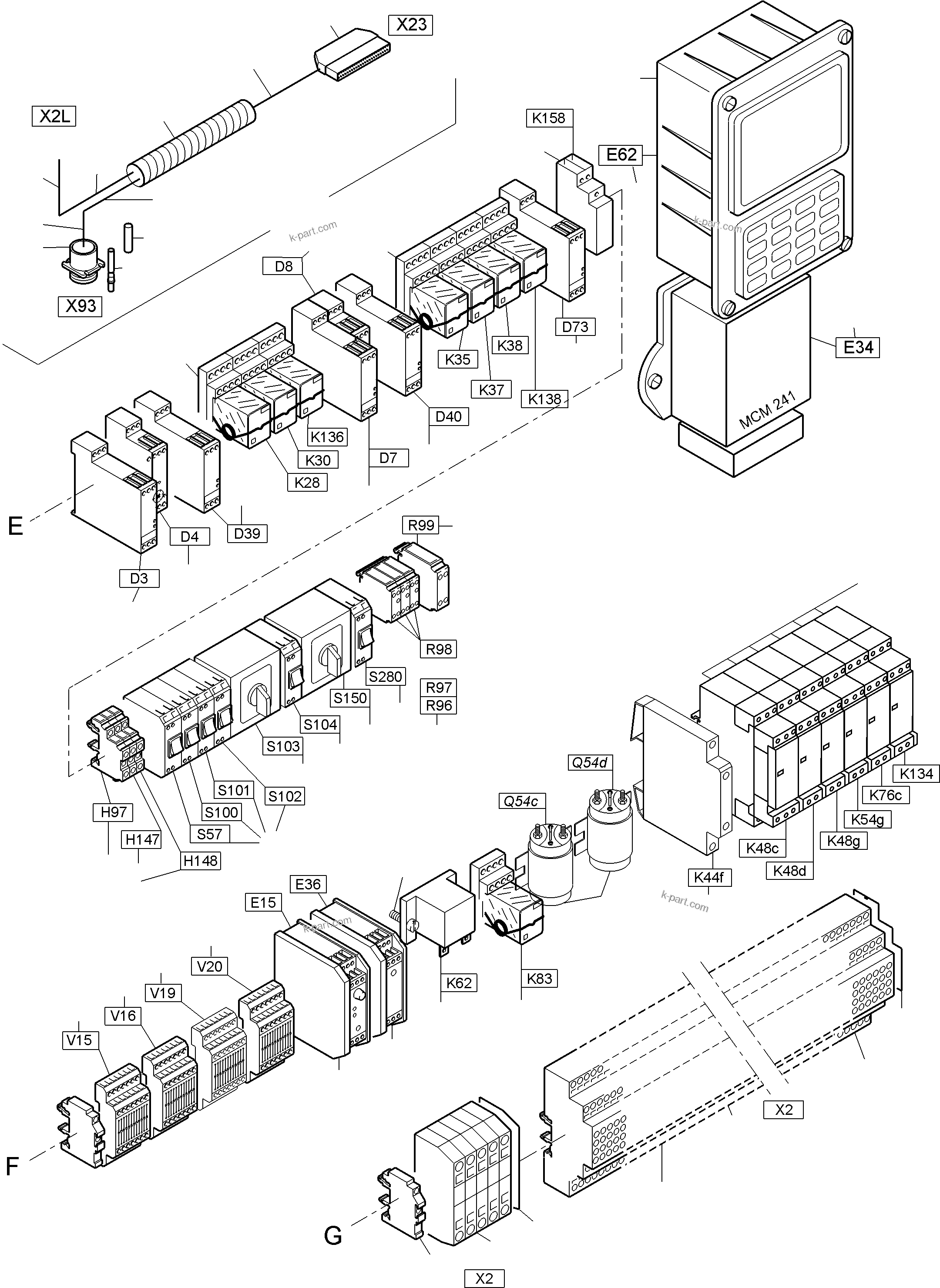

MAIN SWITCH BOX X2 (485-2167n-1) in PC3000-6 S/N 46252. Diagram image and parts list.
