HOSES ASSY. - MANIFOLD- BOOM | PC4000-6E S/N 08286

Search in All Books

Find books across the catalog from one place.

This page is prepared as the search workspace. The search behavior itself can be connected in the next step.

Search whole Komatsu part number in all books. Example: 6212611203.

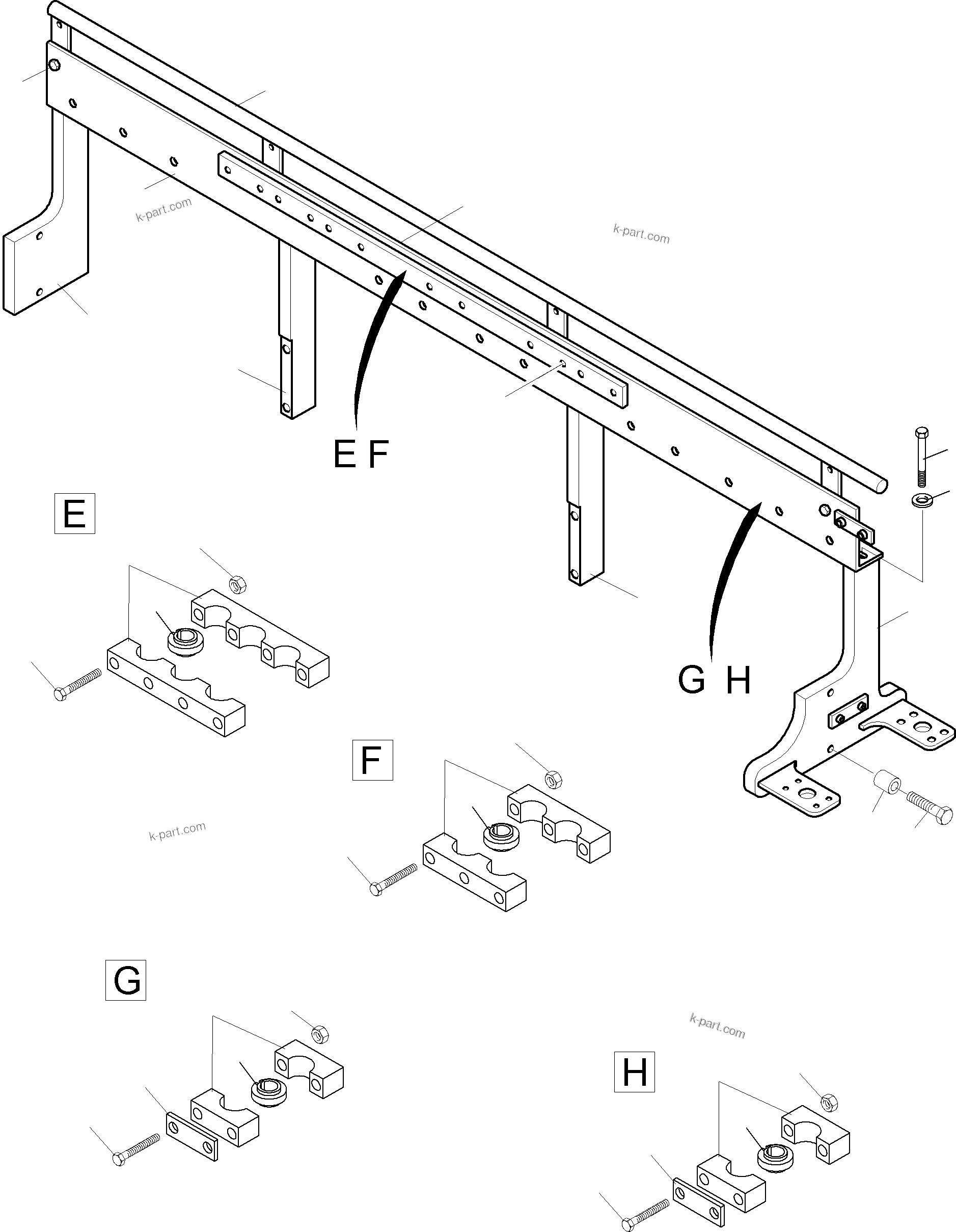

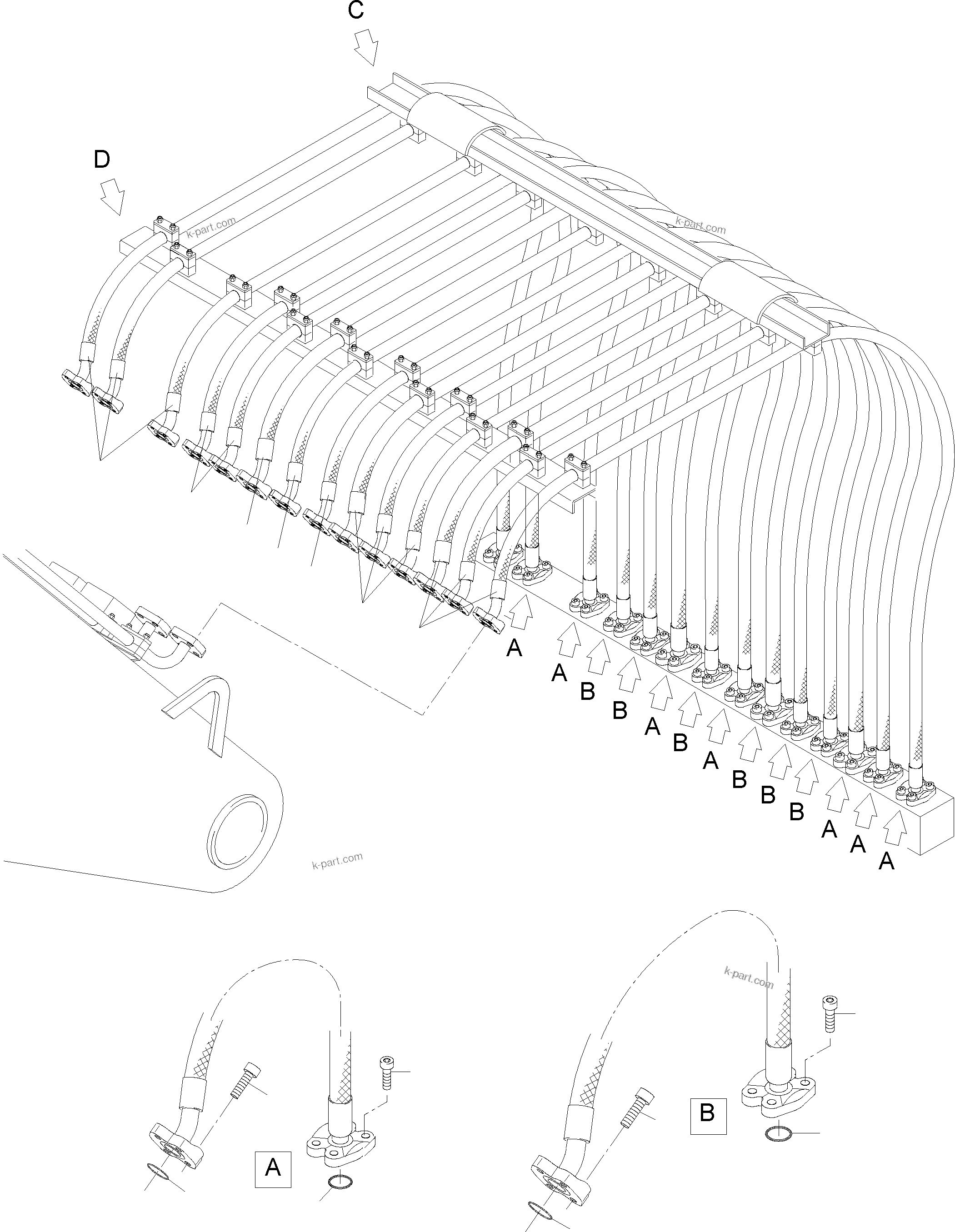

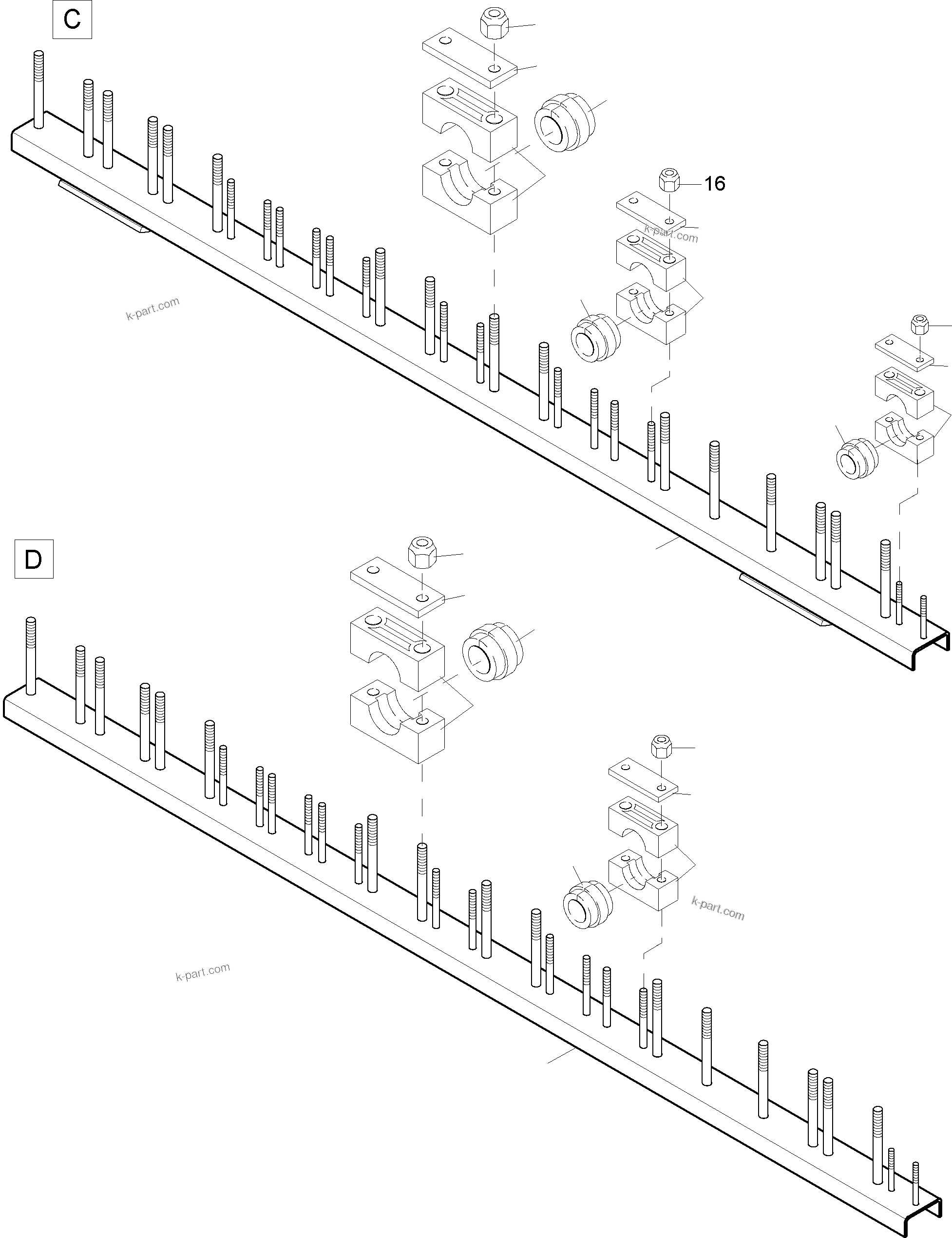

Diagram image 1 of 3

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	970 546 40	Clamp line	1
?	970 544 40	Clamp line	1
?	516 324 98	Hose assy. DN 40x4500	6
?	940 436 40	Hose assy. DN 50x4500	8
?	937 521 40	Hose mounting clamp strip	1
?	519 454 98	Flange seal	20
?	518 502 98	Bolt	48
?	519 453 98	Flange seal	20
?	319 188 99	Bolt	72
?	504 853 98	Clamp set	11
?	500 398 98	Cover plate	11
?	334 601 99	Nut	29
?	505 212 98	Grommet	8
?	506 371 98	Clamp set	6
?	534 008 99	Cover plate	12
?	334 600 99	Nut	24
?	502 626 98	Grommet	12
?	308 422 99	Bolt	7
?	308 643 99	Bolt	6
?	308 616 99	Bolt	10
?	937 519 40	Clamp body	1
?	938 508 40	Clamp body	1
?	970 523 40	Retainer complete	1
?	937 511 40	Retainer	1
?	937 516 40	Support	2
?	945 714 40	Console	1
?	308 425 99	Bolt	12
?	340 469 99	Washer	4
?	510 729 98	Spacer	4
?	505 212 98	Grommet	8
?	502 371 98	Clamp set	6
?	502 618 98	Clamp set	1
?	534 004 99	Cover plate	1
?	507 037 98	Nut	2
?	504 926 98	Grommet	1
