Diagram image 1 of 3

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6E S/N 08286

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	374 431 99	Socket	6
?	516 182 98	Socket	3
?	374 430 99	Socket	4
?	516 157 98	Socket	7
?	515 865 98	Socket	1
?	511 135 98	Socket	1
?	576 403 40	Union	1
?	604 762 40	Union	2
?	592 069 40	Union	1
?	516 161 98	Socket	8
?	516 177 98	Socket	2
?	634 304 40	Union	1
?	374 464 40	Socket	2
?	634 423 40	Union	2
?	516 156 98	Socket	6
?	374 419 99	Socket	2
?	516 746 98	Socket	2
?	634 482 40	Union	1
?	516 742 98	Socket	1
?	004 684 98	Coupling	1
?	374 460 99	Socket	2
?	516 162 98	Socket	2
?	954 094 40	Pipe assy. Ш 28	1
?	576 471 40	Union	1
?	374 416 99	Socket	8
?	516 173 98	Socket	2
?	516 219 98	Hose assy. DN 8x300	1
?	516 248 98	Socket	1
?	516 100 98	Socket	1
?	374 439 99	Socket	3
?	954 093 40	Pipe assy. Ш 25	1
?	516 224 98	Socket	1
?	372 876 99	Socket	4
?	371 459 99	Socket	5
?	255 694 40	Plug	3
?	516 184 98	Socket	2
?	516 174 98	Socket	1
?	371 949 99	Union	1
?	592 325 40	Union	1
?	502 752 98	Coupling	1
?	516 183 98	Socket	1
?	372 709 99	Union	1
?	371 948 99	Union	1
?	255 171 40	Plug	1
?	515 814 98	Coupling	1
?	516 167 98	Socket	1
?	576 472 40	Union	1
?	516 744 98	Union	1
?	509 272 98	Nut	1
?	607 571 40	Hose assy. DN 25x740	1
?	515 741 98	Hose assy. DN 10x450	1
?	516 046 98	Hose assy. DN 10x570	2
?	515 742 98	Hose assy. DN 10x520	1
?	516 384 98	Hose assy. DN 08x360	1
?	518 649 98	Hose assy. DN 08x280	1
?	518 650 98	Hose assy. DN 08x380	1
?	551 404 40	Socket	1
?	517 913 98	Union	1
?	509 271 98	Nut	1
?	515 867 98	Socket	1
?	519 284 98	Union	1
?	951 098 40	bleeding filter	1
?	518 968 98	Union	1
?	517 495 98	Socket	1
?	516 310 98	Hose assy. DN08x360	1
?	643 993 40	Hose assy. DN08x400	1
?	374 409 99	Union	1
?	516 158 98	Union	1
?	967 347 40	Orifice	1
?	519 285 98	Hose assy. DN 16x550	1
?	513 598 98	Hose assy. DN 25x620	1
?	517 620 98	Hose assy. DN 25x2000	1
?	514 256 98	Hose assy. DN 12x1000	1
?	374 407 99	Socket	1
?	516 952 98	Socket	1
?	374 444 99	Union	1
?	516 178 98	Socket	1
?	371 860 99	Plug	1
?	634 306 40	Union	1
?	516 195 98	Union	1
?	516 158 98	Socket	1
?	518 734 98	Hose assy. DN 10x3350	1
?	374 425 99	Socket	1
?	906 870 40	Union	1
?	516 175 98	Socket	1
?	518 859 98	Hose assy. DN 12x3280	1
?	509 057 98	Clamp set	2
?	504 985 98	Locking plate	1
?	504 986 98	Screw	2
?	511 856 98	Cover plate	1
?	518 546 98	Lock washer	2
?	308 536 99	Bolt	2
?	533 992 99	Weld on plate	1
?	006 525 98	Coupling	1

Komatsu PC4000-6E S/N 08286 parts catalog PDF

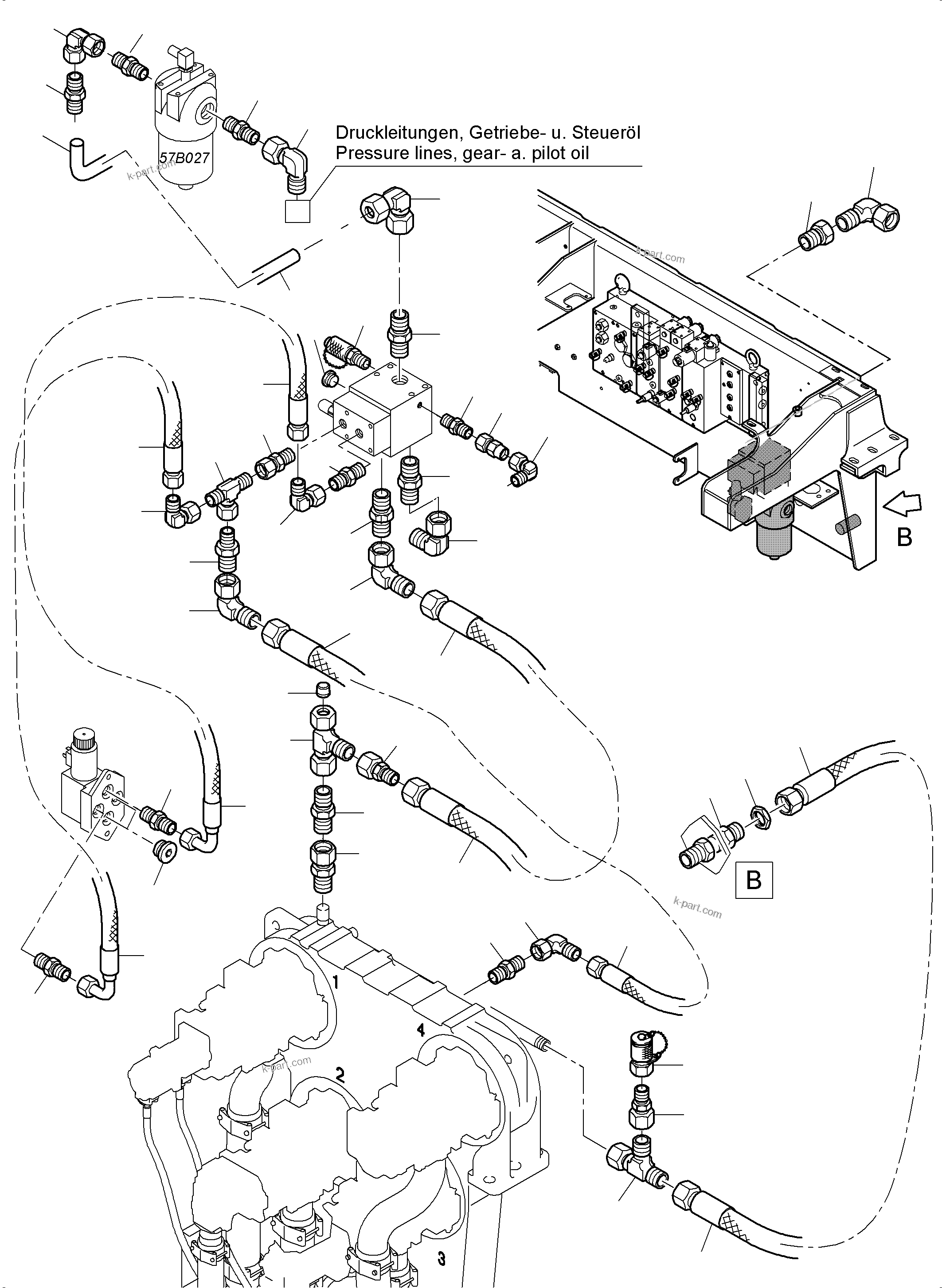

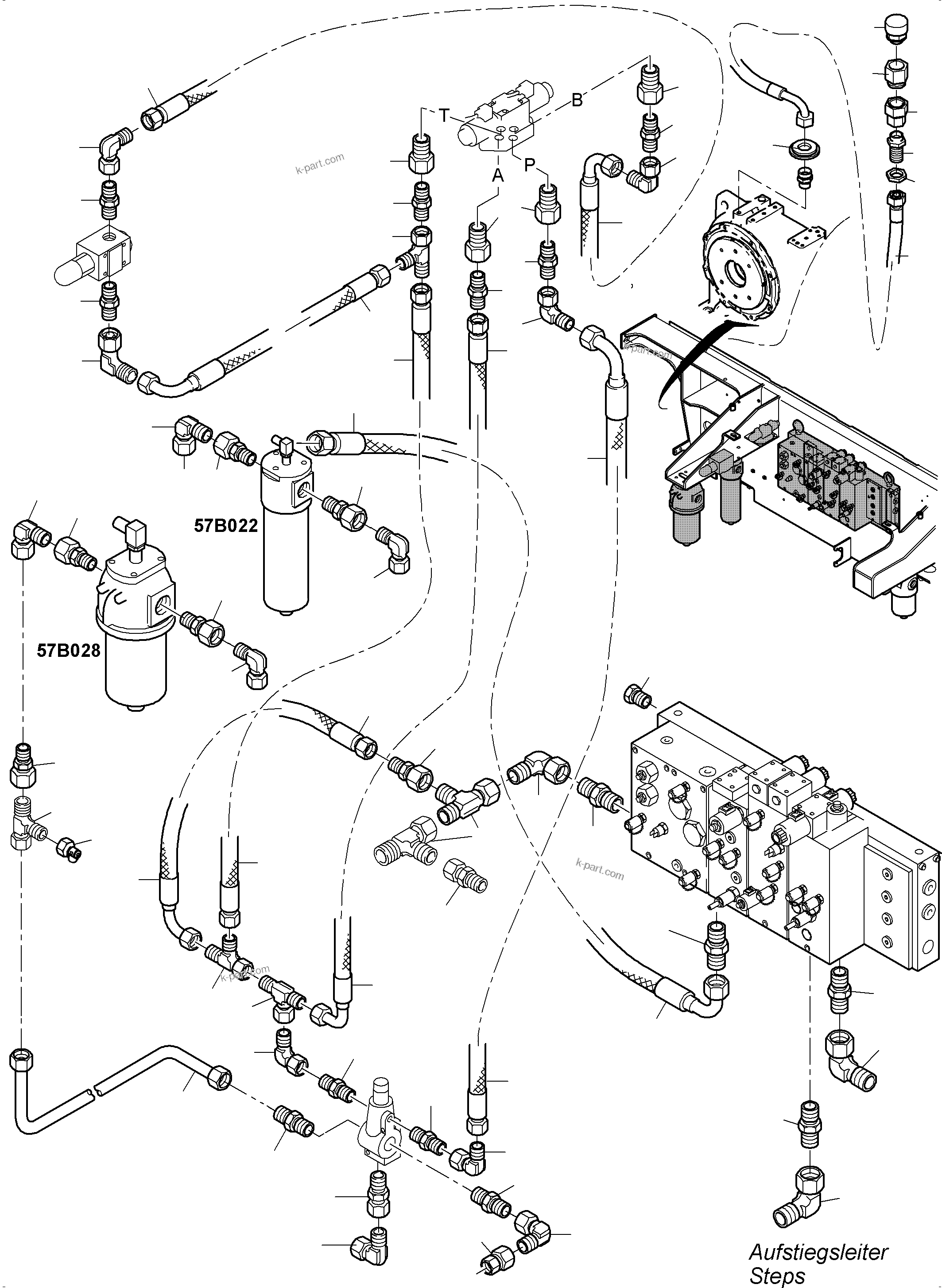

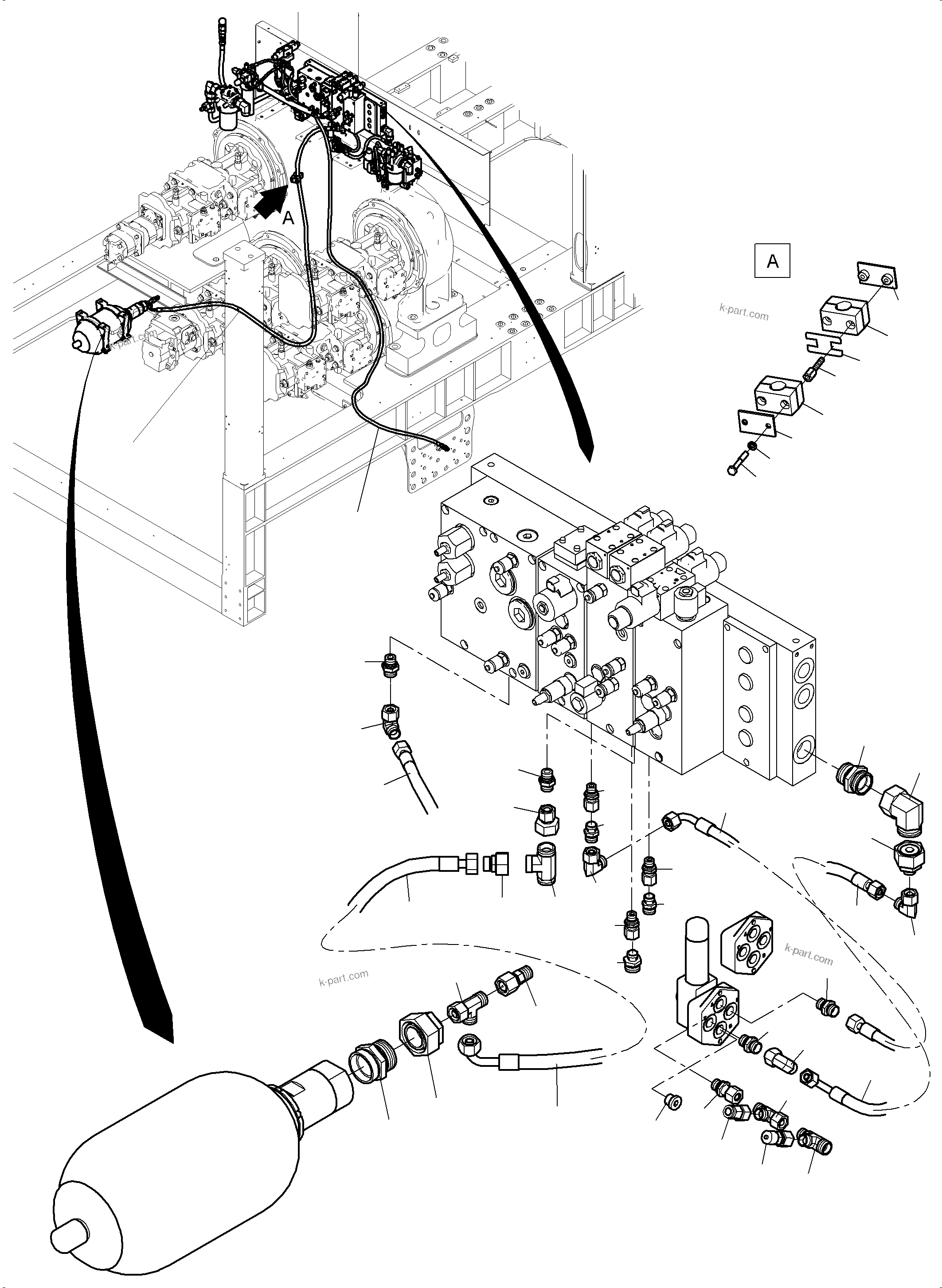

CONTROL- AND FILTER PLATE PIPING (356-1842c2) in PC4000-6E S/N 08286. Diagram image and parts list.
