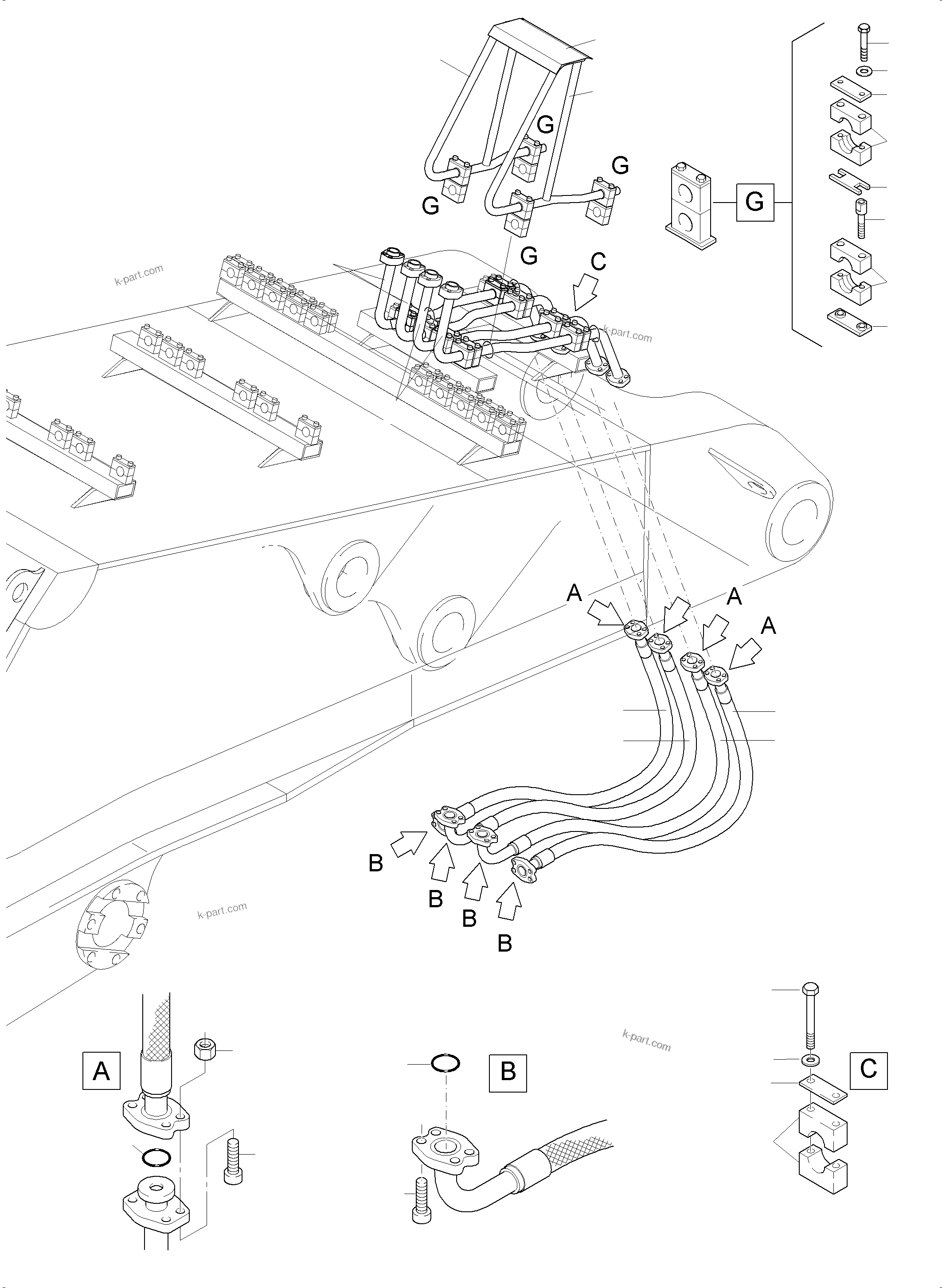

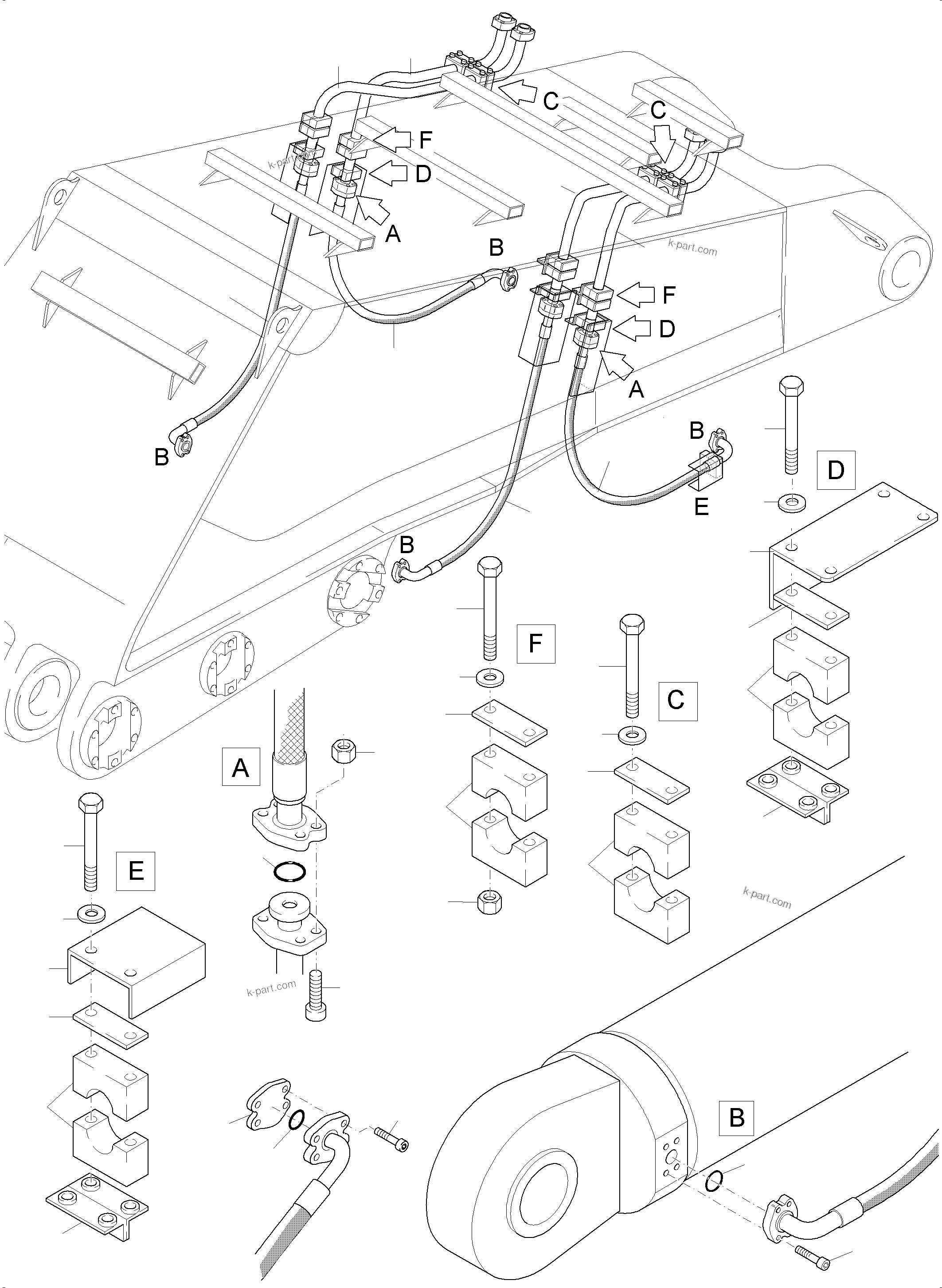

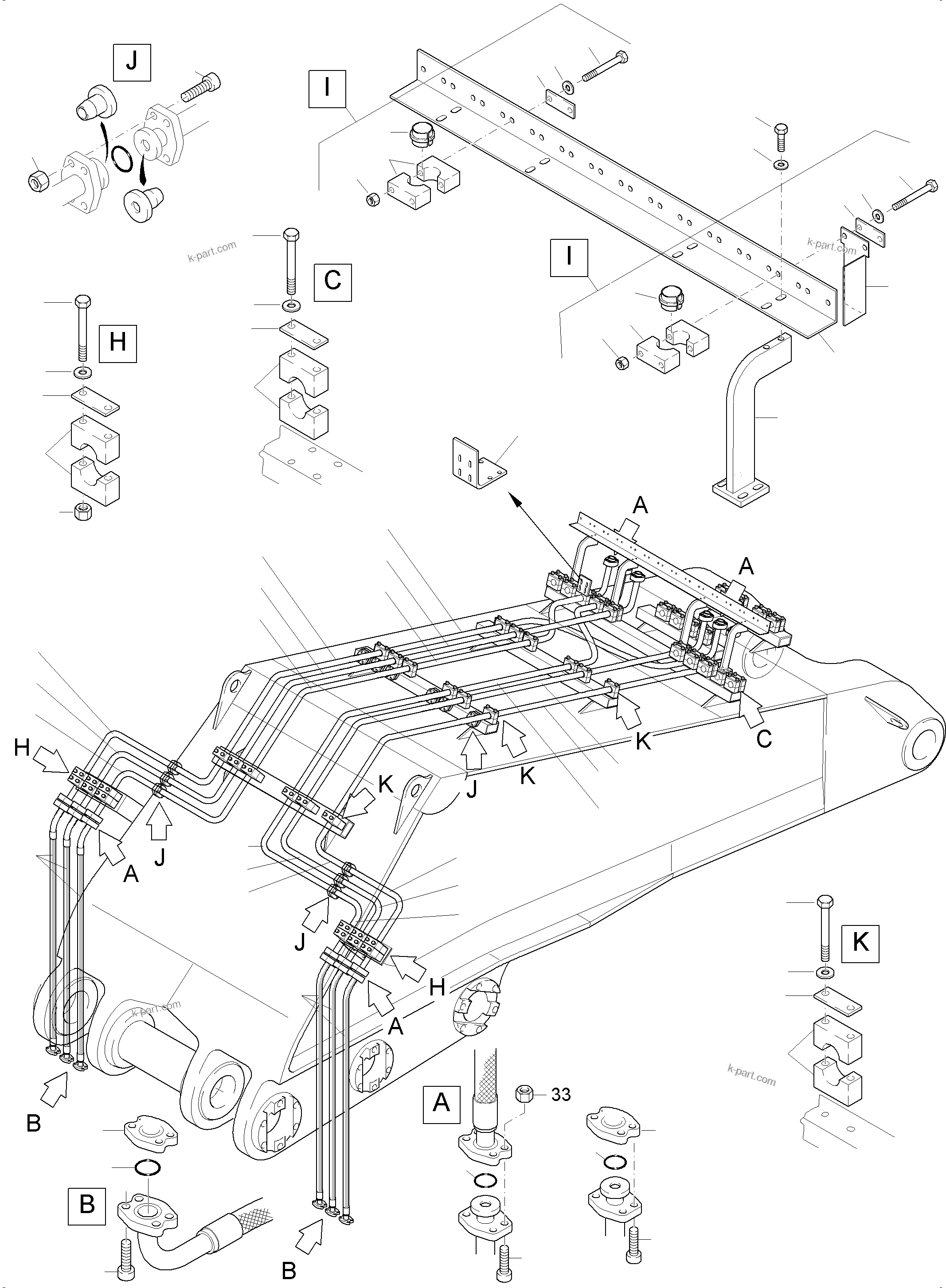

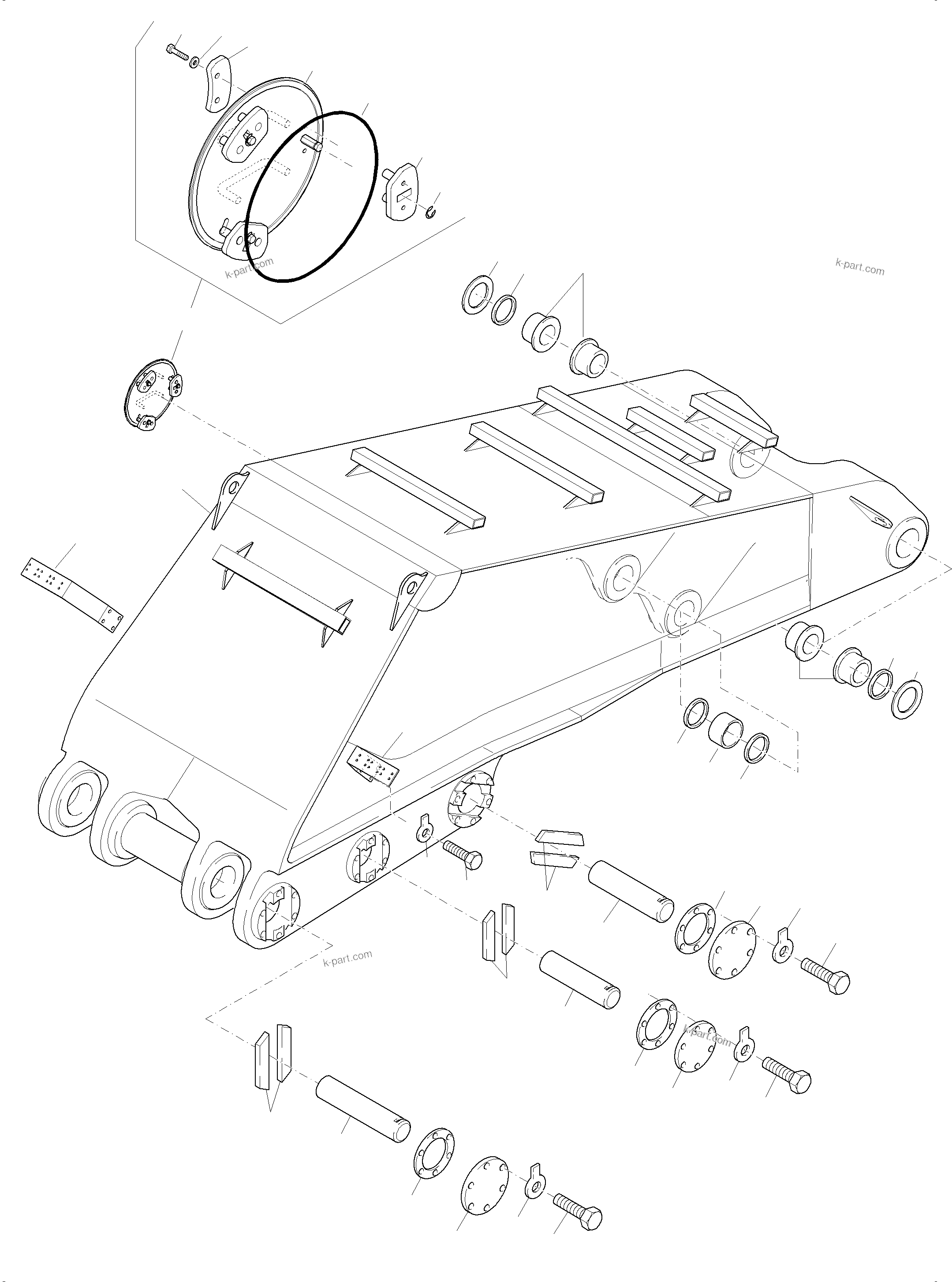

Diagram image 1 of 4

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	969 701 40	Boom MB	1
?	967 992 40	Cover assy.	1
?	972 561 40	Retainer assy.	2
?	975 459 40	Pin	2
?	975 460 40	Pin	2
?	975 461 40	Pin	2
?	970 720 40	Bushing	2
?	907 023 40	Pin seal ring	4
?	975 462 40	Bushing	4
?	907 029 40	Seal ring	4
?	981 229 40	Ring	2
?	890 991 40	Axle stirrup	4
?	900 750 40	Axle stirrup	4
?	911 049 40	Ring	2
?	911 134 40	Cover	2
?	973 856 40	Axle stirrup	4
?	911 136 40	Ring	4
?	970 999 40	Cover	4
?	517 123 98	Lock washer	60
?	307 829 99	Bolt	32
?	517 124 98	Lock washer	8
?	307 615 99	Bolt	8
?	504 445 98	Clamp set	62
?	504 446 98	Clamp set	18
?	534 008 99	Cover plate	45
?	502 965 98	Cover plate	13
?	517 118 98	Lock washer	206
?	308 599 99	Bolt	108
?	332 353 99	Nut	44
?	519 066 98	Bolt	16
?	506 929 98	Bolt	28
?	502 538 98	Bolt	48
?	504 662 98	Nut	160
?	319 313 99	Bolt	112
?	519 454 98	Flange seal	14
?	319 323 99	Bolt	56
?	534 009 99	Weld on plate	7
?	935 546 40	Guard plate	2
?	502 658 98	Clamp set	1
?	935 549 40	Guard plate	1
?	308 613 99	Bolt	2
?	972 588 40	Pipe assy Ш 65	1
?	980 713 40	Pipe assy Ш 65	1
?	980 709 40	Pipe assy Ш 65	1
?	980 710 40	Pipe assy Ш 65	1
?	980 715 40	Pipe assy Ш 65	1
?	969 707 40	Pipe assy Ш 65	1
?	969 704 40	Pipe assy Ш 65	2
?	969 708 40	Pipe assy Ш 65	2
?	969 709 40	Pipe assy Ш 65	2
?	969 714 40	Pipe assy Ш 65	1
?	972 591 40	Pipe assy Ш 65	1
?	980 712 40	Pipe assy Ш 65	1
?	980 711 40	Pipe assy Ш 65	1
?	972 592 40	Pipe assy Ш 65	1
?	975 446 40	Pipe assy Ш 65	1
?	972 593 40	Pipe assy Ш 65	1
?	975 447 40	Pipe assy Ш 65	1
?	975 445 40	Pipe assy Ш 65	2
?	975 456 40	Pipe assy Ш 65	2
?	940 386 40	Hose assy. DN 50x3200	6
?	940 325 40	Hose assy. DN 50x3000	2
?	940 421 40	Hose assy. DN 50x2400	6
?	506 527 98	Plug	14
?	506 582 98	Plug	14
?	975 466 40	Retainer assy.	4
?	975 467 40	Angle	1
?	509 064 98	Clamp set	14
?	500 398 98	Cover plate	14
?	504 854 98	Grommet	14
?	943 153 40	Guard plate	5
?	307 806 99	Bolt	8
?	307 801 99	Bolt	18
?	307 978 99	Bolt	10
?	332 355 99	Nut	28
?	504 787 98	Locking plate	4
?	504 786 98	Screw	8
?	502 976 98	Clamp set	4
?	308 612 99	Bolt	8
?	975 470 40	Support	1
?	975 471 40	Support	1
?	936 545 40	Plate	1
?	980 714 40	Pipe assy Ш 65	2
?	980 737 40	Plate	1
?	967 993 40	Cover	1
?	967 994 40	Pawl	3
?	967 995 40	Plate	3
?	967 996 40	Seal	1
?	517 123 98	Lock washer	6
?	307 829 99	Bolt	6
?	519 087 98	Lock washer	3

Komatsu PC 7000-6E 35 003 11.06.2019 parts catalog PDF

BULLCLAM BUCKET BOOM 8,00 M (535-4000) in PC 7000-6E 35 003 11.06.2019. Diagram image and parts list.
