Diagram image 1 of 5

PC4000-6 S/N 58137

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 58137

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 58137

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 58137

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC4000-6 S/N 58137

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	960 130 40	Switch cabinet assy. ORT 56	-2
?	966 601 40	Switch cabinet retainer	1
?	307 629 99	Bolt	4
?	509 870 98	Nut	4
?	340 464 99	Washer	4
?	957 994 40	Switch cabinet	1
?	958 800 40	Switch framing assy.	1
?	960 574 40	Mounting plate assy.	1
?	960 109 40	Switch cabinet plate assy. with harnesses	1
?	949 128 40	Seal	1
?	957 470 40	Cable can bus P-room	1
?	958 955 40	CAN-Bushing	5
?	950 435 40	Cable	-2
?	950 187 40	Hinge	2
?	957 071 40	Angle	1
?	957 413 40	Angle	1
?	334 599 99	Nut	11
?	340 507 99	Washer	11
?	957 072 40	Angle	1
?	515 253 40	Cord 500lg	-2
?	517 487 98	Cable shoe	1
?	906 947 40	Cable shoe	1
?	940 913 40	Warmth shrink hose	-2
?	318 603 40	Bolt	8
?	958 801 40	Switch framing assy.	1
?	950 241 40	Frame	1
?	957 439 40	Retainer	2
?	957 440 40	Retainer	1
?	957 441 40	Retainer	1
?	957 442 40	Stop	1
?	957 073 40	Angle	2
?	307 748 99	Bolt	12
?	307 445 99	Bolt	12
?	505 383 98	Bolt	2
?	518 594 98	Lock washer	14
?	518 547 98	Lock washer	12
?	507 037 98	Nut	12
?	950 242 40	Sliding Nut	14
?	950 243 40	Sliding nut cage	14
?	950 244 40	Assembly rail 60lg	-2
?	0819320010	Clip	3
?	0443451010	Clamp	3
?	0443452110	Clamp NW17	4
?	0443550810	Clamp	3
?	941 432 40	Contoller housing	1
?	960 567 40	Plug aasy	1
?	941 430 40	Modul	2
?	941 412 40	Plug connector	9
?	270 873 40	Cable channel	-2
?	655 518 40	Cable channel	-2
?	505 955 99	Mounting rail	-2
?	950 339 40	Clip	1
?	950 185 40	Protective wire clip	35
?	906 773 40	Cover plate	1
?	906 613 40	Cover plate	1
?	940 673 40	Clamp	7
?	906 624 40	Marker	7
?	906 625 40	Marker	2
?	906 626 40	Marker	2
?	906 627 40	Marker	3
?	501 670 98	Bolt	15
?	145 743 40	Washer	15
?	320 816 99	Bolt	2
?	518 560 98	Lock washer	2
?	307 671 99	Bolt	8
?	332 202 99	Nut	8
?	518 314 98	Washer	8
?	514 071 98	Bolt	4
?	332 331 99	Nut	8
?	518 546 98	Washer	12
?	960 568 40	Plug aasy	1
?	966 609 40	Mounting plate	1
?	957 490 40	Switch cabinet plate	1
?	960 116 40	Harness 51X011 - 56	1
?	960 159 40	Harness 51X111 - 56	1
?	960 160 40	Harness 51X157-56	1
?	960 161 40	Harness 51X257-56	1
?	957 468 40	Harness 56x313-56x314	1
?	957 469 40	Harness 56x313-56x317	1
?	950 726 40	Plug	1
?	517 322 98	Nut	1
?	950 732 40	Seal	1
?	950 727 40	Plug	3
?	517 323 98	Nut	3
?	950 733 40	Seal	3
?	901 392 40	Resistor array assy.	1
?	655 748 40	Diode array	2
?	910 027 40	PWM-Converter	1
?	941 487 40	Semiconductor relay	14
?	941 502 40	Potencial clamp	8
?	941 503 40	Cover plate	8
?	941 685 40		8
?	515 213 40	Cable 1,0	-2
?	515 214 40	Cable 2,5	-2
?	655 873 40	Cable 1,5	-2
?	940 169 40	Cable 4x1	-2
?	907 554 40	Cable 16	-2
?	941 640 40	Cable 1x0,75	-2
?	500 090 98	Wire end ferrule 0,75-6	50
?	635 042 40	Wire end ferrule 1,5	73
?	907 640 40	Wire end ferrule 2,5	10
?	269 078 40	Wire end ferrule H16/28,7	5
?	950 456 40	Optokoppler part	14
?	950 118 40	Socket	1
?	941 777 40	Plate	19
?	174 411 40	Cable strap	38
?	950 125 40	Socket	4
?	950 143 40	Socket	3
?	950 170 40	Socket	1
?	958 956 40	CAN bushing	1
?	950 171 40	Socket	1
?	958 955 40	CAN bushing	1
?	906 647 40	T-Splitter	2
?	941 844 40	Hose	-2
?	950 211 40	End grommet	1
?	340 508 99	Washer	4
?	950 682 40	Distance sleeve	4

Komatsu PC4000-6 S/N 58137 parts catalog PDF

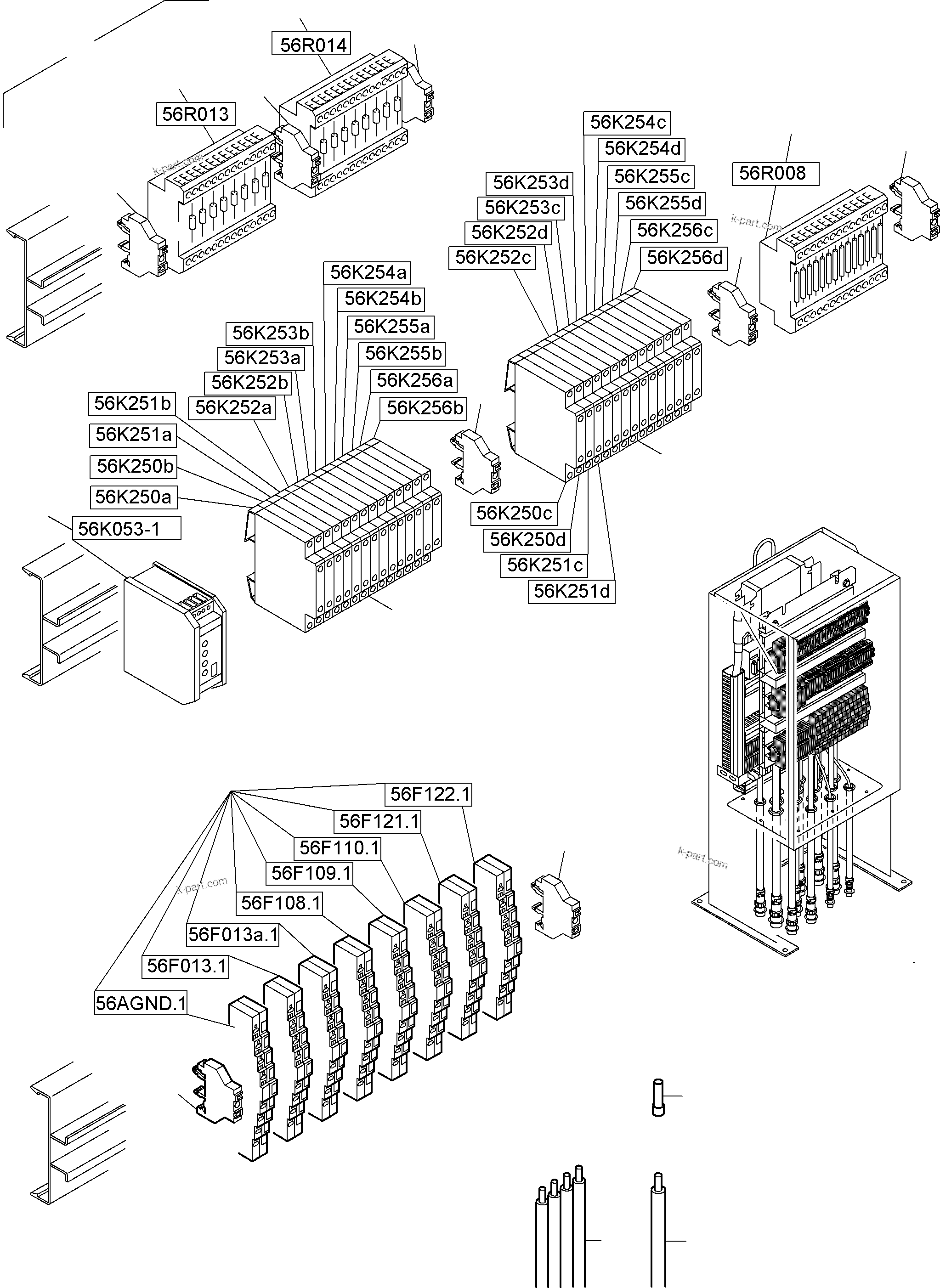

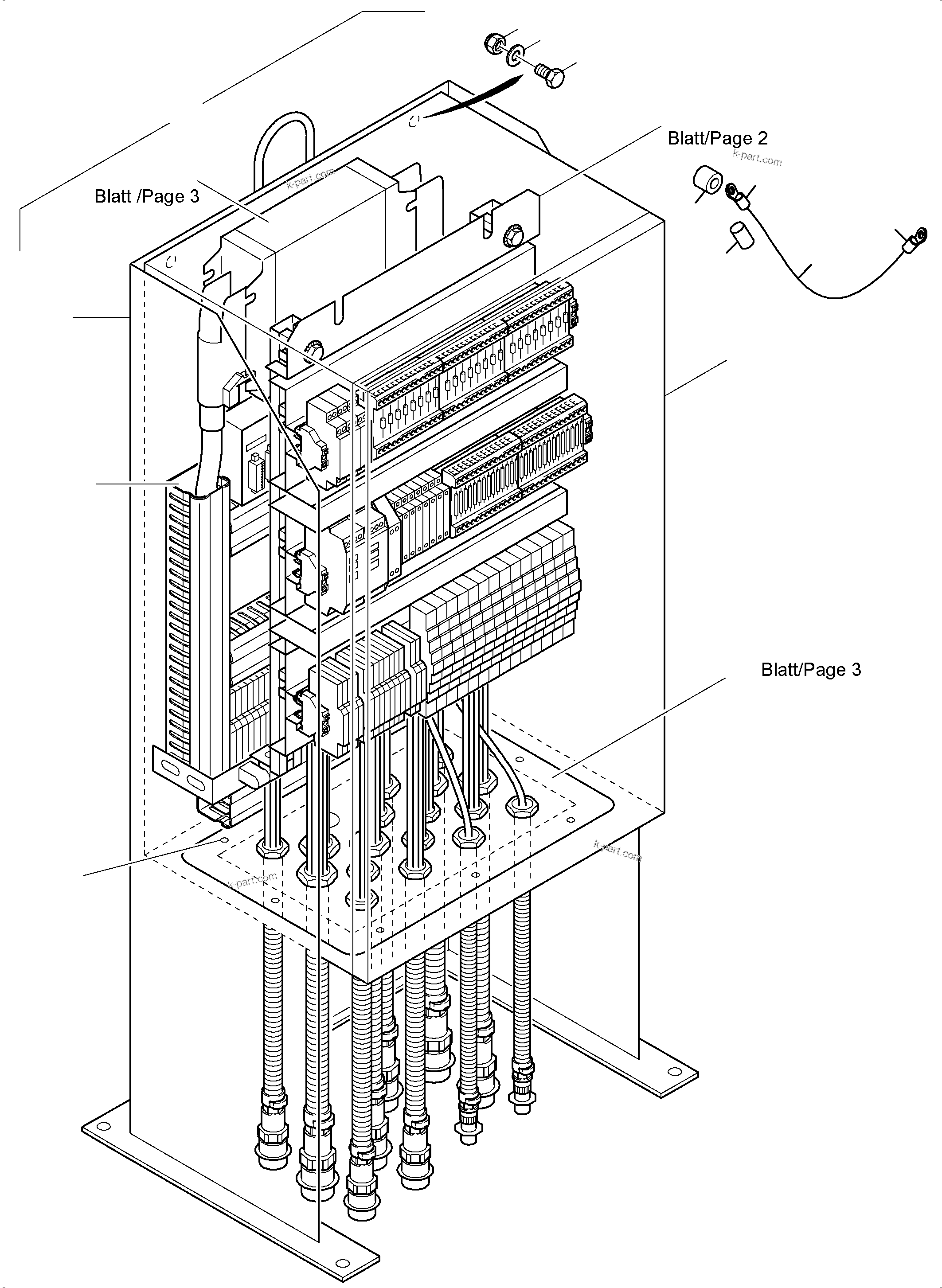

SWITCH CABINET ORT 56 (355-2276-1b) in PC4000-6 S/N 58137. Diagram image and parts list.
