Diagram image 1 of 7

PC5500-6 S/N 15166

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15166

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15166

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15166

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15166

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15166

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15166

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	990 630 40	Harness roof frame	1
?	959 486 40	Harness 30X140-40X111	1
?	959 487 40	Harness 30X040-40X011	1
?	940 869 40	Socket	3
?	959 433 40	Retainer	7
?	343 005 99	Washer	28
?	307 777 99	Bolt	26
?	518 042 98	Clamp set	7
?	534 004 99	Cover plate	7
?	308 581 99	Bolt	14
?	951 320 40	Head light	11
?	979 214 40	Retainer	3
?	977 074 40	Retainer	1
?	977 078 40	Retainer	5
?	340 465 99	Washer	32
?	507 037 98	Nut	38
?	307 779 99	Bolt	6
?	307 727 99	Bolt	64
?	518 546 98	Lock washer	56
?	340 683 99	Washer	12
?	507 596 98	Washer	26
?	307 639 99	Bolt	58
?	518 594 98	Lock washer	58
?	907 989 40	Threaded pin	20
?	0443451210	Clamp DN 10	26
?	906 413 40	Cable channel 50/100	-2
?	980 138 40	Retainer	21
?	0819320010	Clip	11
?	950 146 40	Socket	1
?	950 129 40	Protection cap	1
?	940 520 40	Fitting	1
?	940 271 40	Cable union M20/DN10	4
?	907 623 40	Cable union M20/DN12	4
?	907 478 40	Cable union M20/DN17	3
?	940 471 40	Fitting	6
?	907 692 40	Fitting M16/DN12	3
?	941 777 40	Plate	27
?	174 411 40	Cable strap	54
?	056 070 40	Cable sleeve 1,0-1,5	39
?	635 042 40	Wire end ferrule 1,5	12
?	907 703 40	Cable union 4x3	12
?	0819216200	Plug	2
?	896 520 40	End pin 3,0x25	24
?	999 402 40	Socket assy.	2
?	0819216300	Wedge	2
?	940 462 40	Insulating tube B6x0,6	-2
?	950 132 40	Protection cap	2
?	907 980 40	Fitting DN 23	2
?	950 112 40	Plug	1
?	950 110 40	Plug	1
?	907 705 40	Cable union 5x2,5	2
?	0819105320	Pin contact	39
?	940 852 40	Plug	25
?	950 131 40	Protection cap	1
?	950 136 40	Plug	1
?	517 327 98	Reducing	3
?	907 976 40	Fitting DN 23	2
?	621 698 40	Contact plug 1-2 qmm	27
?	056 054 40	Grommet	2
?	950 189 40	Plug	9
?	081 921 24 00	Wedge	9
?	0819105420	Female contact	16
?	950 190 40	Rubber grommet	9
?	951 260 40	Abrasion protection M20x1,5	13
?	621 699 40	Female contact	19
?	0819216400	Wedge	2
?	0819110808	Nut	1
?	0819110809	Lock washer	1
?	950 897 40	Seal ring	1
?	951 509 40	Cover	2
?	966 667 40	Plug assy. with rubber grommet	1
?	950 109 40	Plug	1
?	950 108 40	Plug	1
?	0819105440	Female contact	8
?	0819105340	Pin contact	4
?	950 104 40	Plug	1
?	950 103 40	Plug	1
?	941 426 40	Bushing contact	1
?	941 427 40	Pin contact	1
?	950 505 40	Shrinkdown tubing	-2
?	951 368 40	Resin strip	-2
?	940 727 40	Ladder button	1
?	950 525 40	Confirm button ladder	1
?	321 010 99	Bolt	4
?	950 726 40	Plug	2
?	950 899 40	Seal	2
?	940 728 40	Safety switch	1
?	940 726 40	Switch	3
?	940 729 40	Emergency switch-off	4
?	989 859 40	Harness 60X054- 54X093c	-2
?	950 737 40	Head light	2
?	949 021 40	Retainer	2
?	941 482 40	Threaded pin	5
?	0443451910	Clamp DN 19	5
?	518 032 98	Clamp set	14
?	517 122 98	Lock washer	56
?	510 452 98	Grommet Ш 20	1
?	307 780 99	Bolt	8
?	907 975 40	Fitting DN 17	1
?	950 443 40	Plug	1
?	0819212300	Wedge	1
?	952 664 40	Protection cover for plug	1
?	518 299 98	Lock washer	6
?	515 220 98	Nut	6
?	979 287 40	Cable channel 110/150	1
?	517 118 98	Lock washer	4
?	341 337 99	Washer	4
?	307 587 99	Bolt	4
?	910 704 40	Threaded plate 12x180x35	16
?	906 802 40	Cable channel 110/150	-2
?	906 414 40	Cable channel 110/200	-2
?	919 437 40	Threaded plate 8x100x25	6
?	514 070 98	Bolt	48
?	350 762 99	Washer	48
?	307 802 99	Bolt	2
?	334 600 99	Nut	2
?	340 467 99	Washer	2
?	320 976 99	Bolt	-2
?	340 904 99	Washer	-2
?	975 514 40	Rotaflare light yellow assy.	1
?	975 510 40	Retainer cpl., incl harness	1
?	951 051 40	Rotaflare light 12/24V LED yellow	1
?	307 775 99	Bolt	4
?	340 465 99	Washer	4
?	507 037 98	Nut	4
?	951 198 40	Distributer	1
?	950 457 40	Thermal contraction tube	-2
?	951 199 40	Thermal contraction tube	-2
?	950 504 40	Shrinkdown tubing	-2
?	951 200 40	Junction	1
?	440 092 40	Plug	3
?	932 518 40	Cable lug	1
?	966 667 40	Plug assy. with rubber grommet	1
?	655 873 40	Cable 1,5 bl	-2
?	951 359 40	Lamp	1
?	951 360 40	Retainer	1
?	517 121 98	Lock washer	1
?	907 707 40	Cable union	1
?	940 520 40	Fitting	1
?	896 522 40	End pin	2
?	655 631 40	Pipe adapter DN 12/10	1
?	307 752 99	Bolt	1
?	0819320010	Clip	1
?	950 189 40	Plug	1
?	081 921 24 00	Wegde	1
?	621 699 40	Female contact 1-2 qmm	2
?	950 190 40	Rubber grommet	1
?			-2
?			-2

Komatsu PC5500-6 S/N 15166 parts catalog PDF

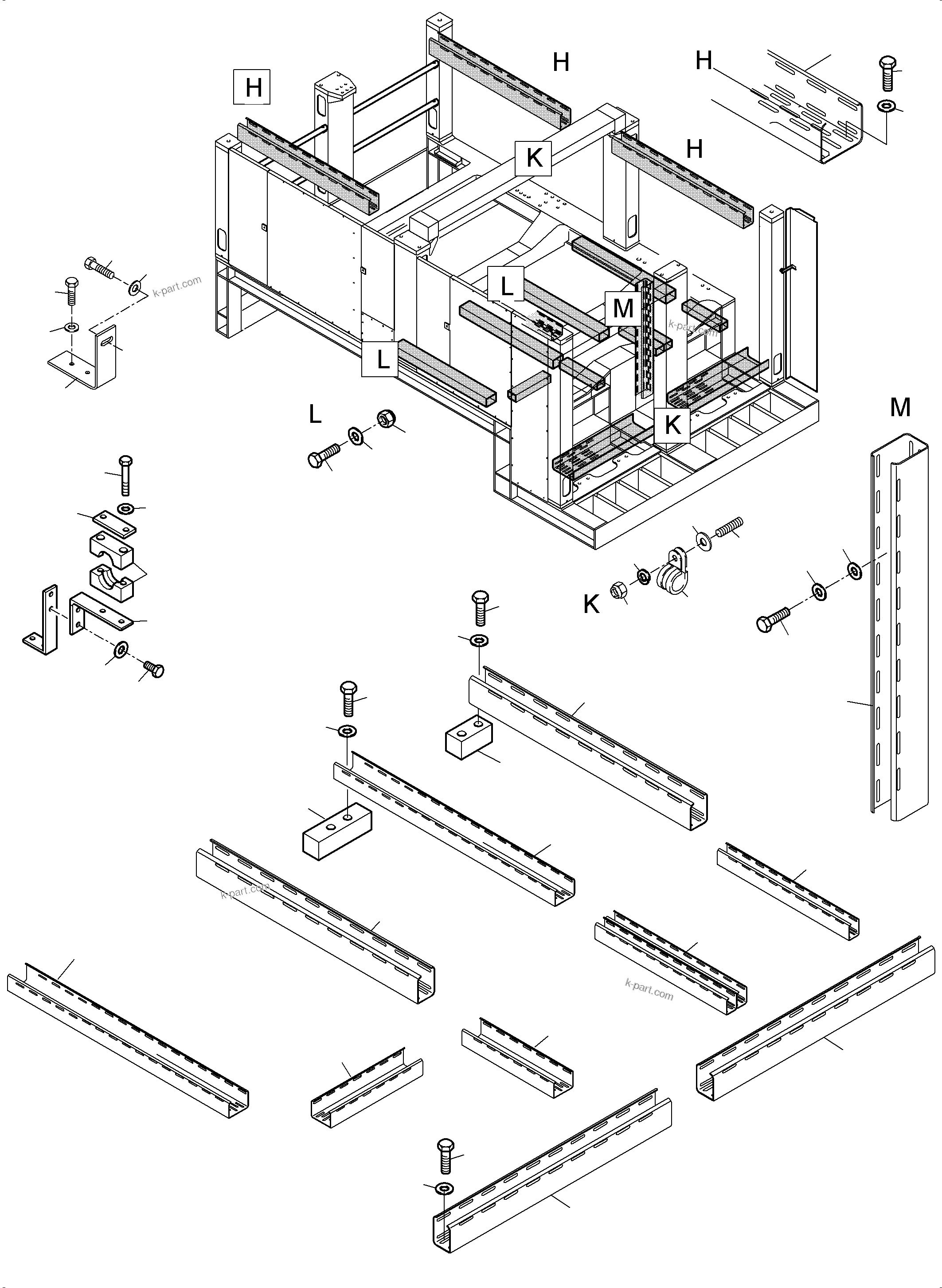

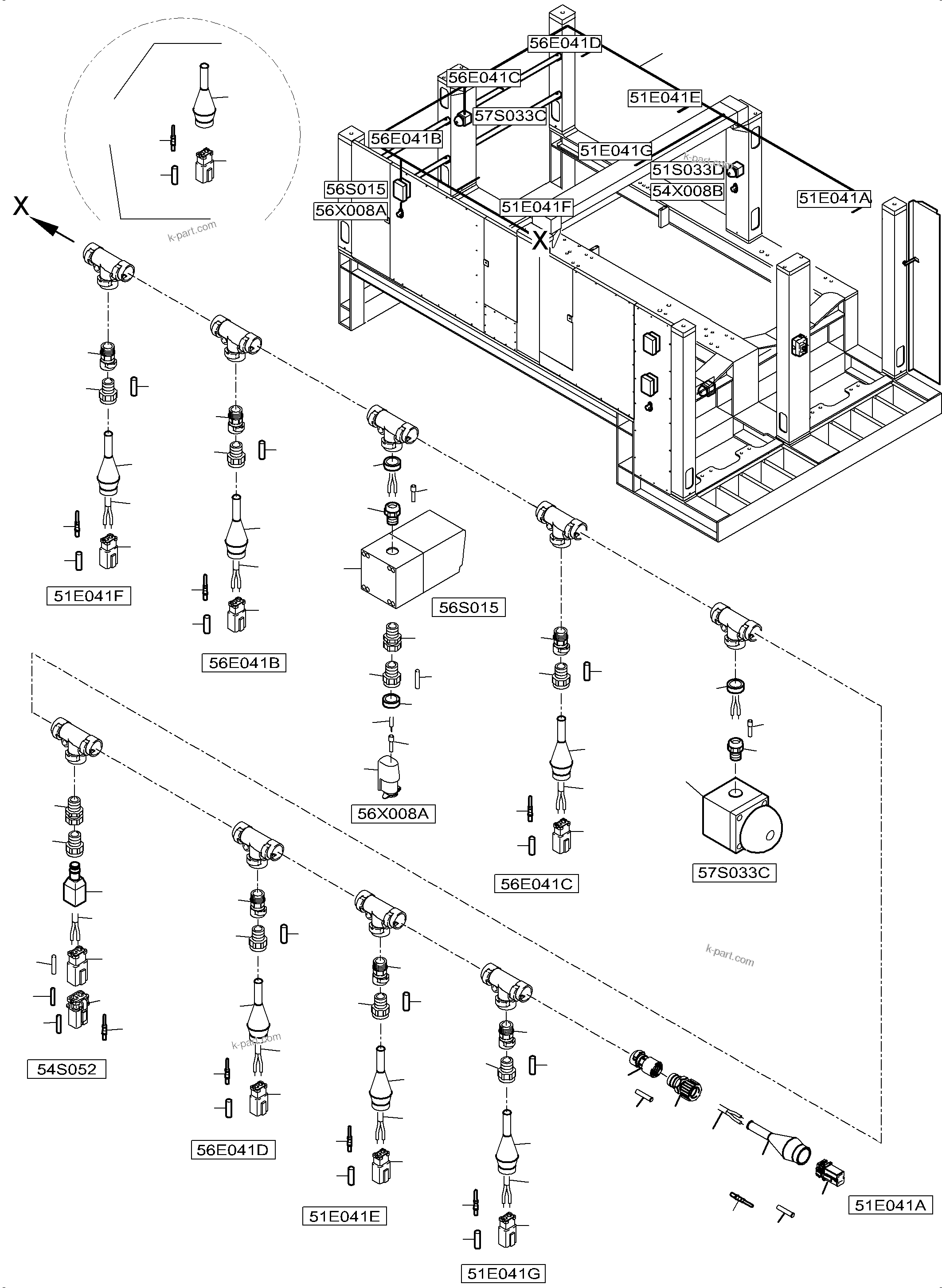

MACHINERY HOUSE ELECTRIC - ROOF AND DRIVE FRAME (515-2250g) in PC5500-6 S/N 15166. Diagram image and parts list.
