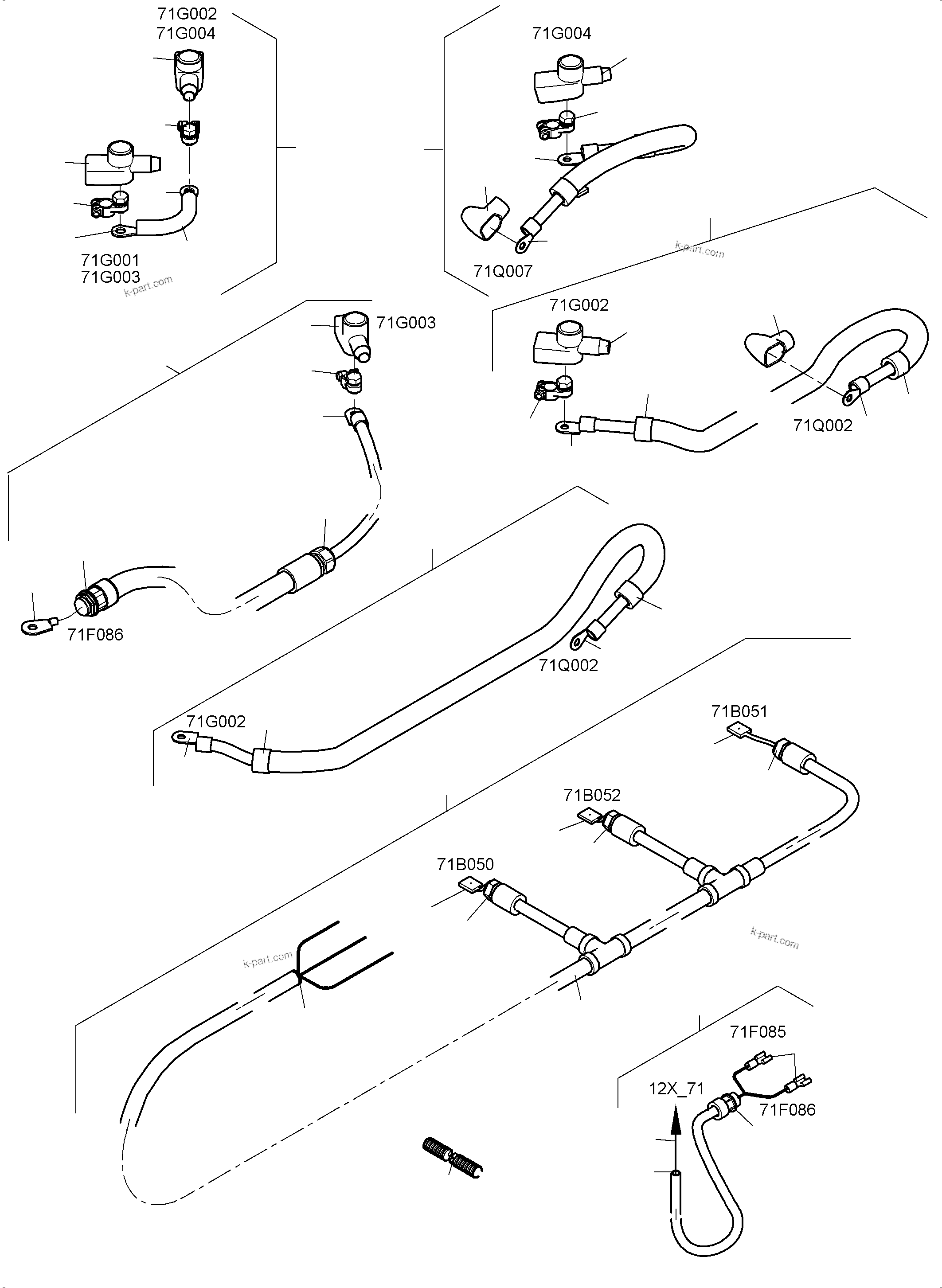

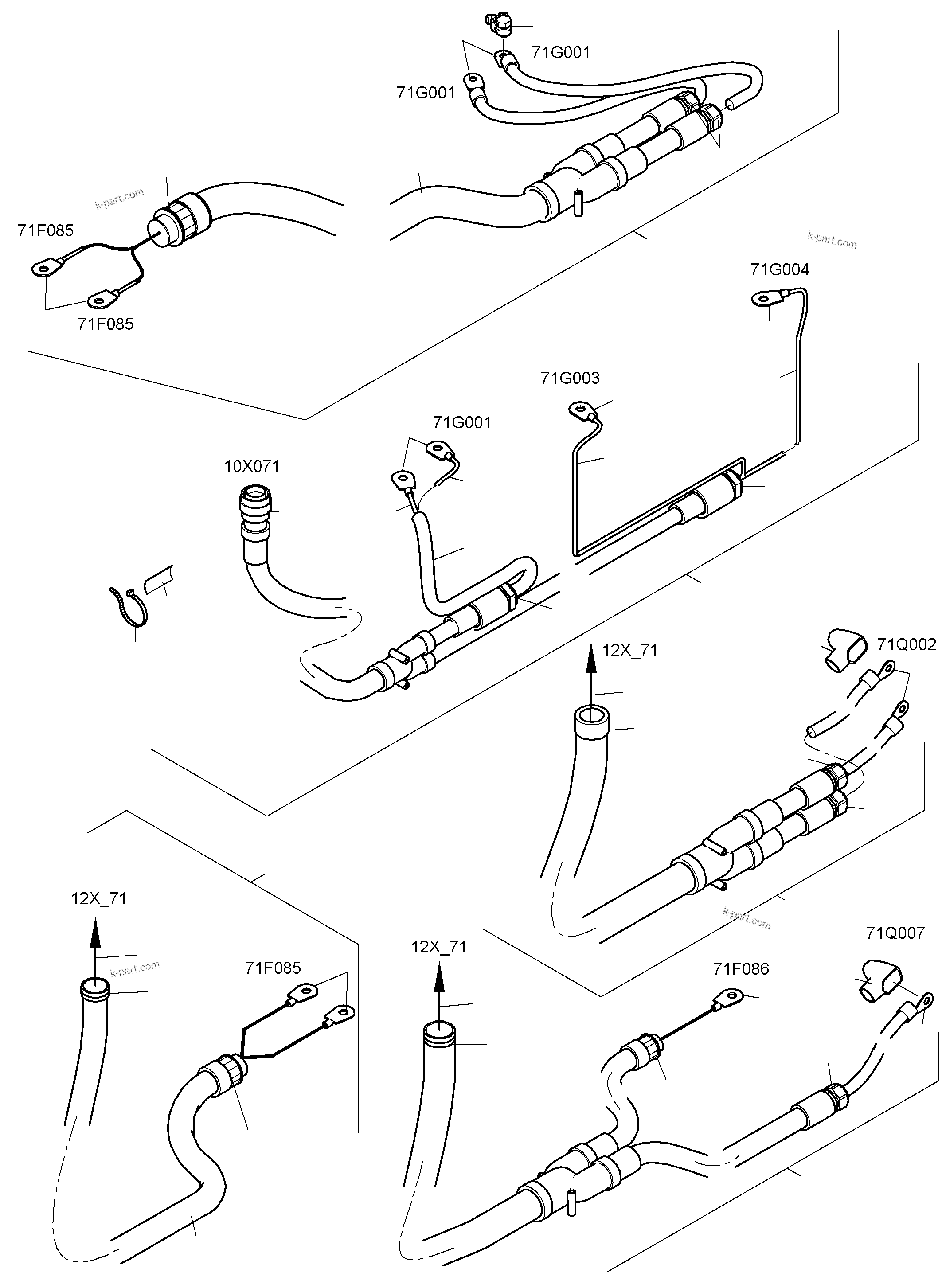

Diagram image 1 of 3

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC 7000-6E 35 003 11.06.2019

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity
?	962 540 40	Harness battery 71G001.-/71G002.+	1
?	962 541 40	Harness battery 71G003.-/71G004.+	1
?	985 115 40	Harness battery 71Q002.OUT/12X_71	1
?	985 118 40	Harness battery 71Q002 /71G002	1
?	985 119 40	Harness battery 71Q002 /71G002	1
?	985 120 40	Harness battery 71Q007 /71G004	1
?	985 121 40	Harness battery temperatur sensor	1
?	985 122 40	Harness battery	1
?	988 044 40	Harness battery 71F085/F086-12X_71	1
?	988 013 40	Harness battery 71F085.2/12X_71	1
?	906 504 40	Battery	4
?	159 984 40	Battery switch	2
?	340 652 99	Washer	8
?	334 600 99	Nut	8
?	985 537 40	Angle	2
?	655 357 40	Moulding material	2
?	984 003 40	Sheet metal	2
?	507 037 98	Nut	11
?	340 465 99	Washer	11
?	989 055 40	Switch box battery fuse assy.	1
?	954 570 40	Battery clamp assy.	4
?	954 569 40	Battery clamp assy.	4
?	906 943 40	Pole end plate, black	4
?	906 942 40	Pole end plate, red	4
?	600 227 99	Cable lug	4
?	940 917 40	Thermal contraction tube	-2
?	950 506 40	Shrinkdown tubing	-2
?	951 368 40	Resin strip	-2
?	906 492 40	Union	9
?	950 211 40	End Grommet	5
?	600 208 99	Cable shoe Ш 10 - 70	7
?	906 667 40	Wire end ferrule	6
?	056 076 40	Protection cap	5
?	600 211 99	Cable shoe Ш 12 - 70	7
?	655 693 40	End Grommet	6
?	907 697 40	Temperature sensor with cable	3
?	950 542 40	Cable union	3
?	950 209 40	End grommet	1
?	941 777 40	Plate	4
?	174 411 40	Cable strap	8
?	940 913 40	Warmth shrink hose	-2
?	950 139 40	Plug	1
?	906 653 40	Female contact	4
?	940 852 40	Plug	10
?	950 131 40	Protection cap	1
?	907 714 40	Cable union	2
?	941 813 40	End pin	2
?	940 463 40	Insulating tube	1
?	940 467 40	Insulating tube 14x1	1
?	907 511 40	Cable lug 2,5	4
?	940 914 40	Warmth shrink hose	-2
?	950 504 40	Shrinkdown tubing	-2
?	988 014 40	Harness battery 71Q007.OUT/71F086.2	1
?	985 198 40	Harness battery 71F085-71G001CSA	1
?	988 000 40	Harness battery 71F086-71G003CSA	1
?	989 057 40	Retainer	2
?	307 775 99	Bolt	4
?	517 122 98	Lock washer	6
?	907 623 40	Cable union NW 12	1
?	950 208 40	End grommet	1
?	056 070 40	Wire end ferrule 1,0-1,5	8
?	517 322 98	Cable nut	1
?	940 661 40	Seal	1
?	951 566 40	Press cable lug	5
?	932 556 40	Heat Protection hose	-2
?	907 690 40	Cable union DN 23	2
?	907 691 40	Cable union DN 36	1
?	940 664 40	Seal	1
?	517 325 98	Cable nut	1
?	932 557 40	Heat Protection hose	-2
?	940 662 40	Seal	1
?	517 323 98	Nut	1
?	989 056 40	Switch box	1
?	999 158 40	Breaker 125A 1-pol.	1
?	999 159 40	Breaker 125A 2-pol.	1
?	951 820 40	Protection cap	1
?	951 821 40	Protection cap	1
?	2080619170	Clamp Ш40	4
?	0443453211	Clamp Ш32	3
?	0443451910	Clamp Ш19	3
?	0443451510	Clamp Ш15	4
?	519 191 98	Resilient sleeve	1
?	984 094 40	Retainer	1
?	518 080 98	Resilent sleeve	2
?	510 746 98	Resilient sleeve	2
?	308 582 99	Bolt	4
?	307 793 99	Bolt	1
?	507 596 98	Washer	4
?	505 978 98	Sleeve	4

Komatsu PC 7000-6E 35 003 11.06.2019 parts catalog PDF

BATTERIES WITH CABLES CSA (635-2231) in PC 7000-6E 35 003 11.06.2019. Diagram image and parts list.
