PC4000-6E S/N 08202

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Options	Reference
?		Lube pump station	2	InternBDB: 932 511 40 \| InternKon: 945 712 40 / 1	991-0554d
?		Pressure filter	2	InternBDB: 941 327 40 \| InternKon: 945 712 40 / 2	991-0839
?	515 713 40	Union	2	InternBDB: GV 15-LR \| InternKon: 945 712 40 / 6
?	906 982 40	Union	2	InternBDB: GR 22/15-L OMD WN 65593240 \| InternKon: 945 712 40 / 7
?	509 857 98	Thread pin	12	InternBDB: PM 12x35 /32500 \| InternKon: 945 712 40 / 8
?	340 467 99	Washer	12	InternBDB: 13 /125 \| InternKon: 945 712 40 / 9
?	334 600 99	Nut	12	InternBDB: M 12 /985 \| InternKon: 945 712 40 / 10
?	307 775 99	Bolt	8	InternBDB: M 10x20 /933 \| InternKon: 945 712 40 / 11
?	346 500 99	Lock washer	8	InternBDB: A10 FST DIN00128 \| InternKon: 945 712 40 / 12
?	516 616 98	Socket	4	InternBDB: RI 1 1/4 x 3/4 WN 65590940 \| InternKon: 945 712 40 / 13
?	907 051 40	Union	4	InternBDB: 22 LR OMD WN 65593440 \| InternKon: 945 712 40 / 14
?	516 617 98	Socket	2	InternBDB: RI 1 x 3/4 WN 65590840 \| InternKon: 945 712 40 / 15
?	374 438 99	Socket	2	InternBDB: L 22 E-G 3/4 /3901 \| InternKon: 945 712 40 / 16
?	208 897 40	Protective plug	2	InternBDB: Techno-Chemie 636591413056 \| InternKon: 945 712 40 / 17
?	208 894 40	Coupler plug	2	InternBDB: Techno-Chemie 626511413022 \| InternKon: 945 712 40 / 18
?	323 064 40	Coupler plug	2	InternBDB: Techno-Chemie 62651130822 \| InternKon: 945 712 40 / 19
?	368 236 40	Protective plug	2	InternBDB: Techno-Chemie 636591310056 \| InternKon: 945 712 40 / 20
?	516 545 98	Hose assy. DN 20x6200	1	InternBDB: DOL 22 /DOL 22-90 \| InternKon: 945 712 40 / 21
?	514 361 98	Hose assy. DN 20x3000	1	InternBDB: DOL 22 /DOL 22-90 \| InternKon: 945 712 40 / 22
?	516 546 98	Hose assy. DN 20x6600	1	InternBDB: DOL 22 /DOL 22-90 \| InternKon: 945 712 40 / 23
?	514 744 98	Hose assy. DN 20x9400	1	InternBDB: DOL 22 /DOL 22-90 \| InternKon: 945 712 40 / 24
?	512 336 98	Hose assy. DN 10x4600	1	InternBDB: DOL 12 /DOL 12-90 \| InternKon: 945 712 40 / 25
?	516 550 98	Hose assy. DN 10x4100	1	InternBDB: DOL 12 /DOL 12-90 \| InternKon: 945 712 40 / 26
?	513 465 98	Hose assy. DN 20x3950	1	InternBDB: DOS 25 /DOS 25-90 \| InternKon: 945 712 40 / 27
?	516 549 98	Hose assy. DN 20x4000	1	InternBDB: DOS 25 /DOS 25-90 \| InternKon: 945 712 40 / 28
?	515 286 98	Union	2	InternBDB: GV 10-LR \| InternKon: 945 712 40 / 29
?	604 762 40	Union	2	InternBDB: GR 12/10-L OMD WN 65593240 \| InternKon: 945 712 40 / 30
?	511 015 98	Union	1	InternBDB: T-L ISO 08434 \| InternKon: 945 712 40 / 31
?	516 551 98	Hose assy. DN 10x7100	1	InternBDB: DOL 12 /DOL 12-90 \| InternKon: 945 712 40 / 32
?	208 893 40	Protective plug	2	InternBDB: Techno Chemie 636591620056 \| InternKon: 945 712 40 / 33
?	301 894 40	Angle	3	InternBDB: LW 1/6 S \| InternKon: 945 712 40 / 35
?	504 907 98	Clamp Set	8	InternBDB: S-1-R-18 /3015 \| InternKon: 945 712 40 / 36
?	533 997 99	Weld on plate	8	InternBDB: S-AP-A-1 /3015 \| InternKon: 945 712 40 / 37
?	533 996 99	Cover plate	8	InternBDB: S-DP-A-1 /3015 \| InternKon: 945 712 40 / 38
?	308 576 99	Bolt	16	InternBDB: M10x45 /931 \| InternKon: 945 712 40 / 39
?	502 371 98	Clamp Set	3	InternBDB: S-4-E /3015 \| InternKon: 945 712 40 / 40
?	504 923 98	Clamp Set	2	InternBDB: S-3-G-32 /3015 \| InternKon: 945 712 40 / 41
?	502 682 98	Clamp Set	6	InternBDB: S-2-G-28 /3015 \| InternKon: 945 712 40 / 42
?	534 002 99	Weld on plate	6	InternBDB: S-AP-A-2 /3015 \| InternKon: 945 712 40 / 43
?	534 001 99	Cover plate	6	InternBDB: S-DP-A-2 /3015 \| InternKon: 945 712 40 / 44
?	308 579 99	Bolt	12	InternBDB: M10x60 /931 \| InternKon: 945 712 40 / 45
?	534 004 99	Cover plate	2	InternBDB: S-DP-A-3 /3015 \| InternKon: 945 712 40 / 47
?	308 581 99	Bolt	4	InternBDB: M10x70 /931 \| InternKon: 945 712 40 / 48
?	534 008 99	Cover plate	3	InternBDB: S-DP-A-4 /3015 \| InternKon: 945 712 40 / 49
?	534 009 99	Weld on plate	3	InternBDB: S-AP-A-4 /3015 \| InternKon: 945 712 40 / 50
?	502 626 98	Grommet	3	InternBDB: S-4-56,4 /3015 \| InternKon: 945 712 40 / 51
?	308 612 99	Bolt	6	InternBDB: M12x100 /931 \| InternKon: 945 712 40 / 52
?	516 161 98	Socket	1	InternBDB: SWE-L 28 ISO 08434 \| InternKon: 931 410 40 / 27
?	516 177 98	Socket	2	InternBDB: SDS-L28XM33x2 ISO 08434 \| InternKon: 931 410 40 / 28
?	551 345 40	Union	2	InternBDB: RED 28 / 22-PL /OMD \| InternKon: 931 410 40 / 29
?	374 431 99	Socket	1	InternBDB: L 28 E-M / 3901 \| InternKon: 931 410 40 / 35
?	621 127 40	Union	1	InternBDB: RED 28 / 18-PL /OMD \| InternKon: 931 410 40 / 30

Komatsu PC4000-6E S/N 08202 parts catalog PDF

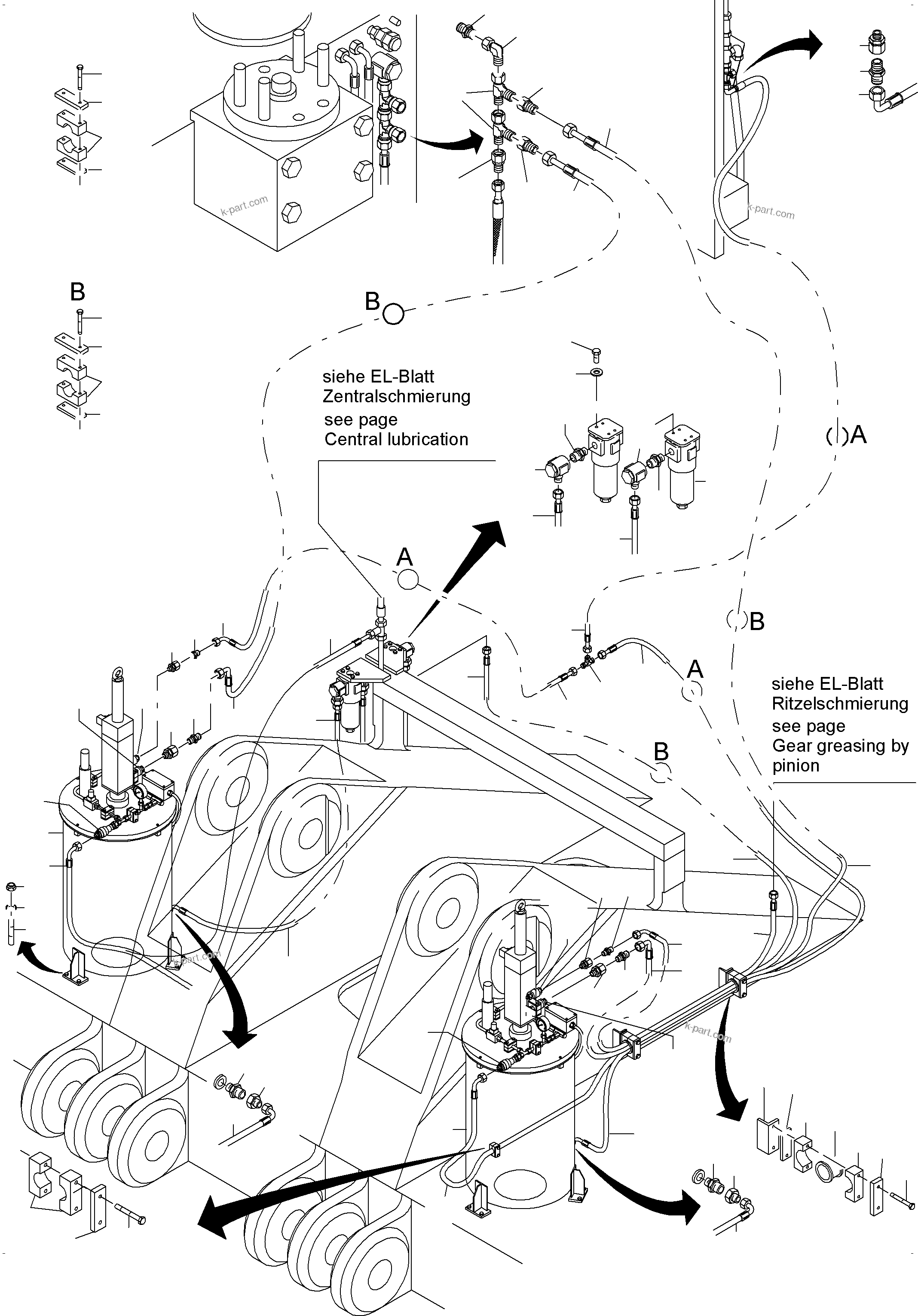

LUBE PUMP STATION ARRANGEMENT (356-2311b) in PC4000-6E S/N 08202. Diagram image and parts list.
