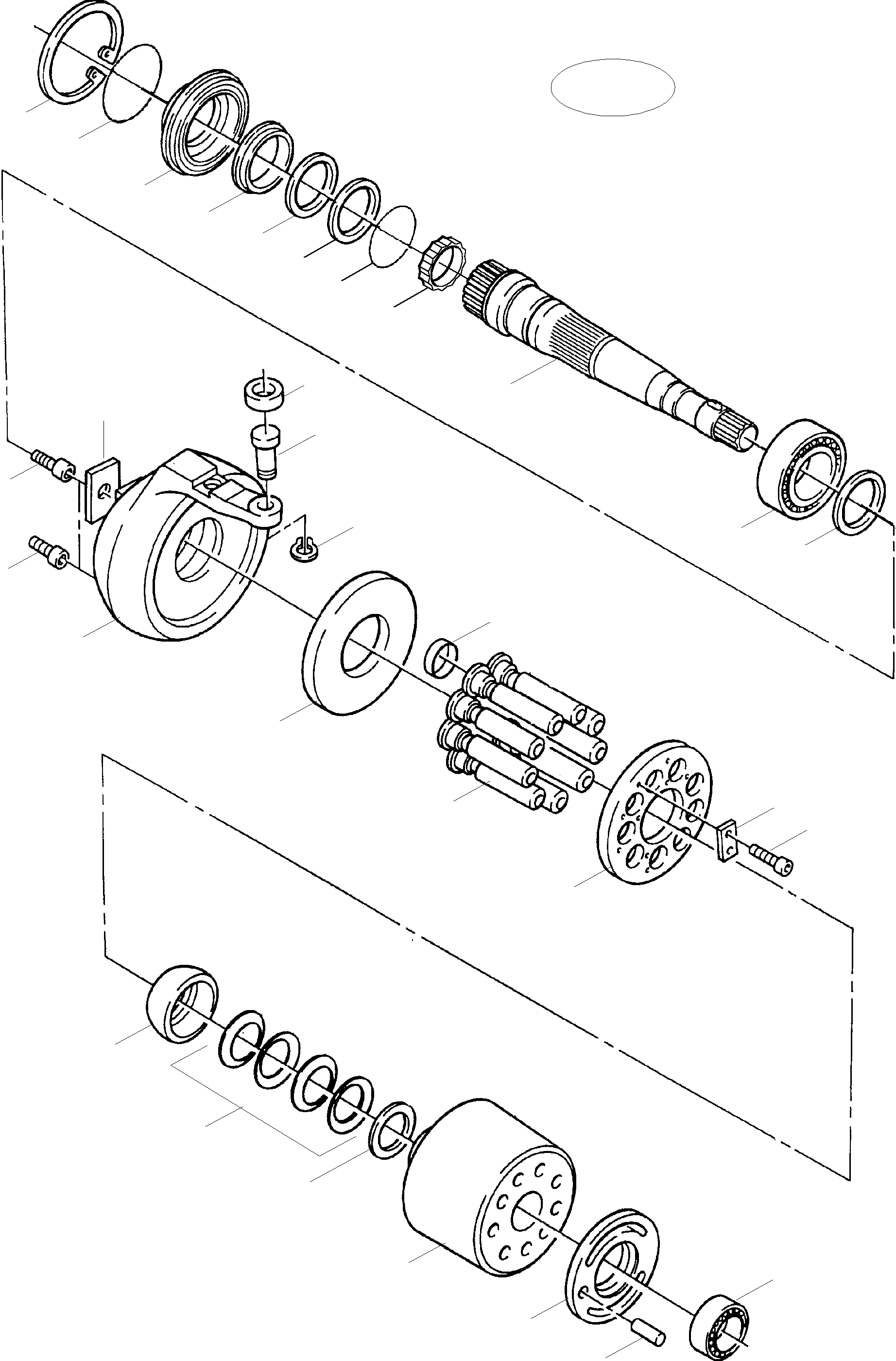

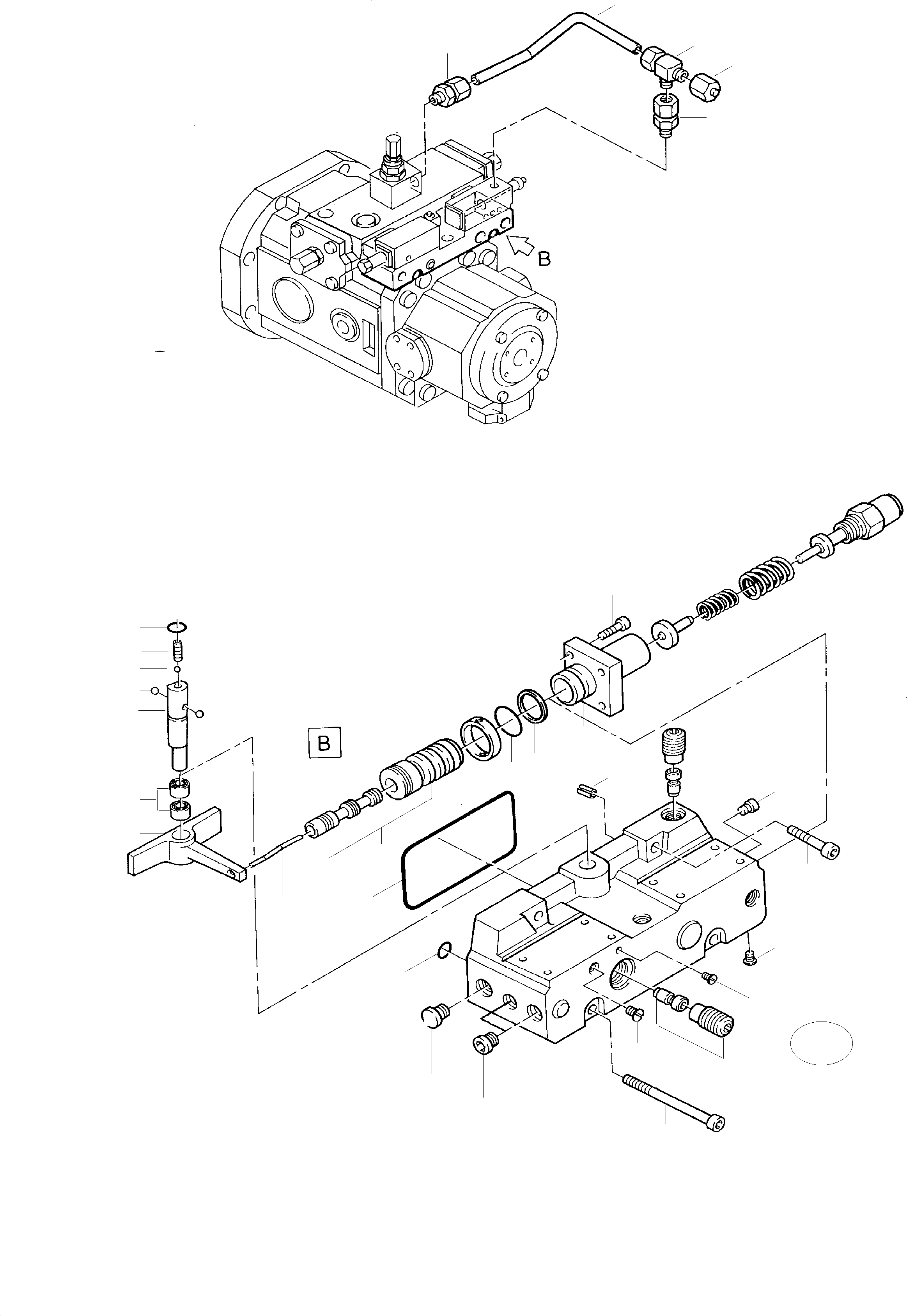

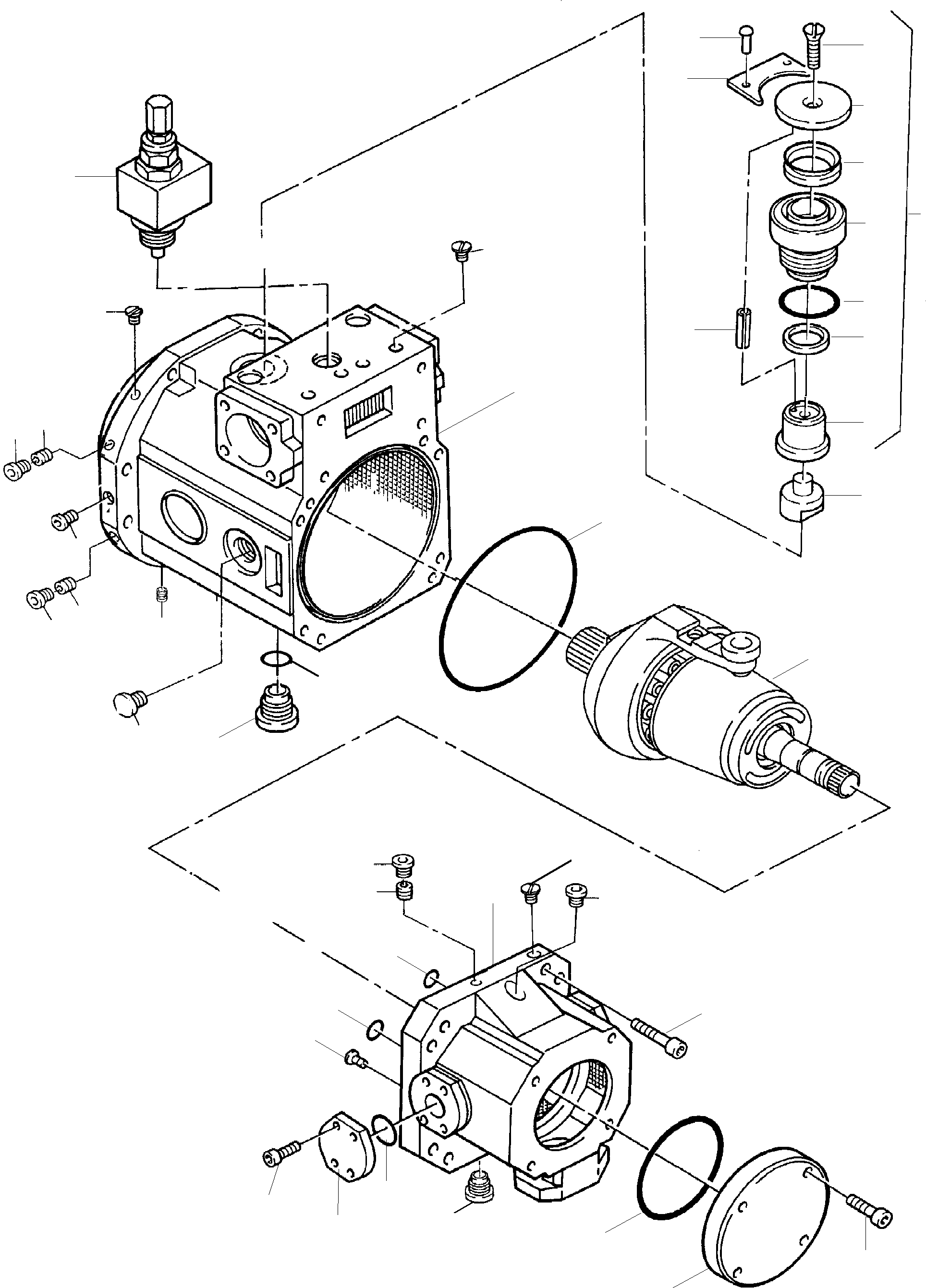

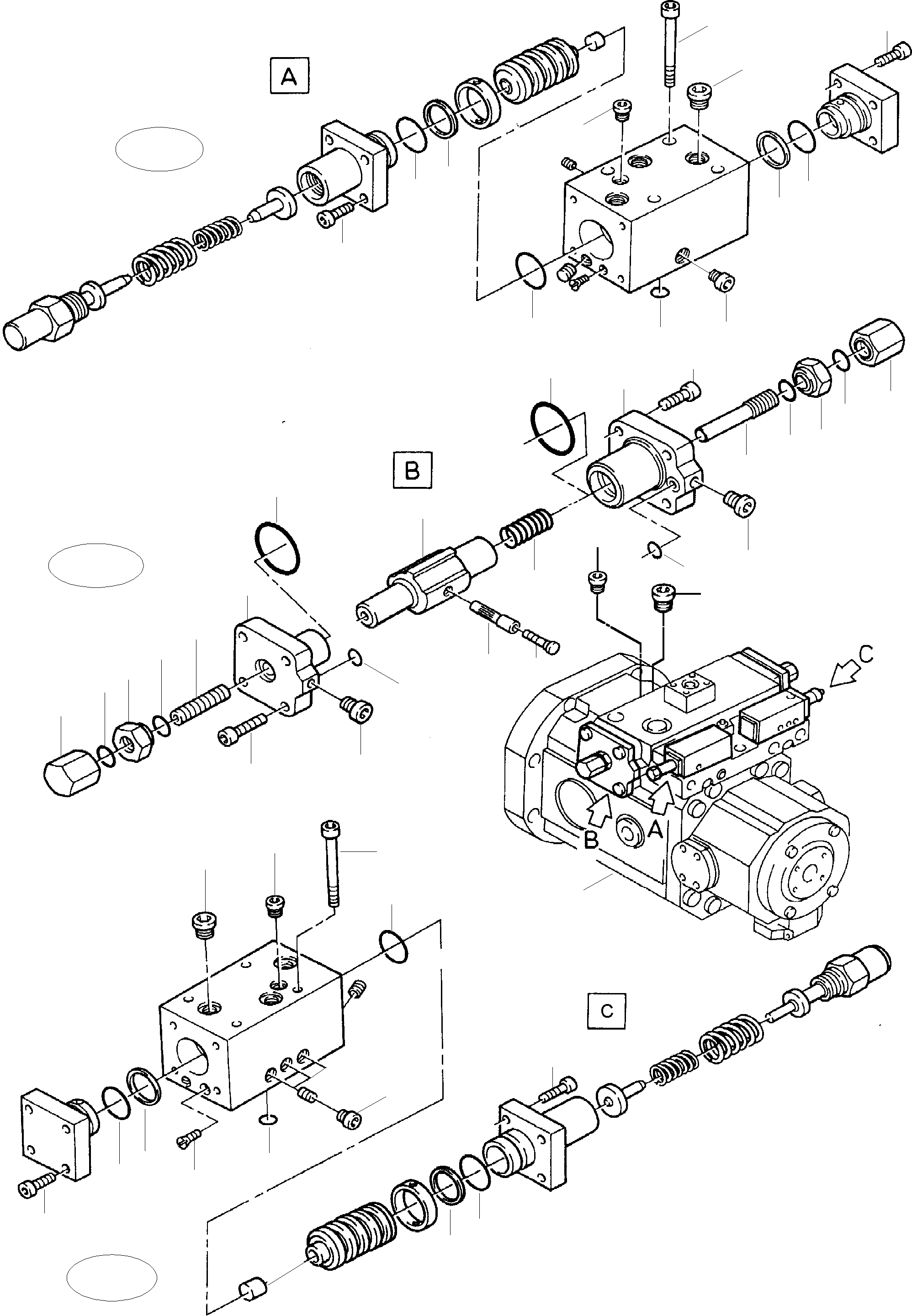

Diagram image 1 of 4

PC5500-6E S/N 15060

01 02 05 05 05 05 06 06 07 07 08 09 09 1 10 10 11 11 13 13 14 14 183 20 20 21 21 22 22 31 32 32 33 33 33 33 34 34 35 36 36 37 39 39 40 40 42 43 44 45 46 47 48 49 57 57

PC5500-6E S/N 15060

05 20 21 22 50 50 51 52 53 54 55 56 57 58 59 60 62 63 64 65 66 67 68 69 70 71 72 73 74 75 75 76 77 78 8

PC5500-6E S/N 15060

1 100 101 102 103 104 105 106 107 108 110 111 112 120 121 122 122 122 123 124 125 126 127 128 129 129 129 129 130 131 132 133 133 134 135 136 137 140 141 142 143 145 182 184 185 8

PC5500-6E S/N 15060

126 150 151 152 153 154 156 157 159 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 190

#	Part Number	Partname	Quantity	Options
01	655 564 40	Hydro pump, adjusted according to KM AH 06542	1	InternBDB: H-A4VSO 500 LR3DN/30L VZH 25 K00/985 167 AT-Nr. 710 958 73
02	763 522 73	Pilot valve assy	1	InternBDB: LR2H - 949 999 \| InternKon: 515-1230D / 3
05	319 540 99	Bolt	16	InternBDB: M8x16 / 10.9 /912
06	767 054 73	O-ring	2	InternBDB: 25,12x1,78 / 587 206 V90 \| InternKon: 949 999 / 21
07	767 055 73	Support ring	2	InternBDB: SG 25,1x28x1,4 / 925 020 \| InternKon: 949 999 / 26
08	964 770	Plug	3	InternBDB: M5 WN1067 / 575 143 \| InternKon: 949 999 / 16
09	767 039 73	Plug	4	InternBDB: M14x1,5 / 532 347 \| InternKon: 949 999 / 11
10	767 056 73	Plug	2	InternBDB: M10x1 / 647 101 \| InternKon: 949 999 / 13
11	319 248 99	Bolt	8	InternBDB: M8x70 / 10.9 /912 \| InternKon: 985 168 / 5
13	767 058 73	Plug	8	InternBDB: M8x1 / 788 317 \| InternKon: 985 168 / 15
14	511 561 98	O-ring	10	InternBDB: 12x2 / 080 543 V80 \| InternKon: 985 168 / 14
20	767 065 73	Support ring	2	InternBDB: SG 27,1x30x1,4 / 921 451 \| InternKon: 985 168 / 27
21	767 066 73	O-ring	2	InternBDB: 28,3x1,78 / 916 166 V90 \| InternKon: 985 168 / 17
22	767 067 73	O-ring	6	InternBDB: 26,7x1,78 / 902 854 V90 \| InternKon: 985 168 / 12
31	763 523 73	Pilot valve assy	1	InternBDB: HDD/LRD-V 928 163
32	767 075 73	Nut	2	InternBDB: M22x1,5 / 912 240 \| InternKon: 985 171 / 14
33	767 076 73	O-ring	4	InternBDB: 26,64x2,62 / 531 243 V70 \| InternKon: 985 171 / 13
34	767 077 73	Nut	2	InternBDB: M22x1,5 / 912 241 \| InternKon: 985 171 / 8
35	767 078 73	Treaded pin	1	InternBDB: M22x1,5x98 / 912 237 \| InternKon: 985 171 / 11
36	320 153 99	Bolt	8	InternBDB: M20x55 / 10.9/912/ 119 148 \| InternKon: 985 171 / 12
37	767 079 73	Piston housing	1	InternBDB: 961 951 \| InternKon: 985 171 / 2
39	767 080 73	O-ring	2	InternBDB: 15,60x1,78 / 525 618 V90 \| InternKon: 985 171 / 9
40	767 081 73	O-ring	2	InternBDB: 104,37x3,53 / 919 988 V70 \| InternKon: 985 171 / 10
42	767 083 73	Set piston	1	InternBDB: 961 972
43	766 693 73	Bushing	1	InternBDB: 984 915
44	767 085 73	Guide shoe	1	InternBDB: 803 604
45	767 086 73	Spring	1	InternBDB: 914 783 \| InternKon: 985 171 / 4
46	767 087 73	Threaded pin	1	InternBDB: M22x1,5x175 / 917 407 \| InternKon: 985 171 / 7
47	767 088 73	Piston housing	1	InternBDB: 912 243 \| InternKon: 985 171 / 1
48	767 127 73	Bolt	2	InternBDB: M18x1,5 / 647 152 \| InternKon: 985 171 / 19
49	767 089 73	Bolt	1	InternBDB: M27x2 / 647 209 \| InternKon: 985 171 / 20
50	766 694 73	Valve assy.	1	InternBDB: LR3DH(GN) / 985 170 \| InternKon: 985 168 / 2
51	766 695 73	Valve housing	1	InternBDB: 985 062 \| InternKon: 985 170 / 1
52	767 039 73	Plug	3	InternBDB: M14x1,5 / 532 347 \| InternKon: 985 170 / 19
53	767 127 73	Plug	2	InternBDB: M18x1,5 / 647 152 \| InternKon: 985 170 / 20
54	767 092 73	O-ring	4	InternBDB: 15,54x2,62 / 302 139 V90 \| InternKon: 985 170 / 28
55	767 093 73	O-ring	1	InternBDB: 117,07x3,53 / 919 986 V70 \| InternKon: 985 170 / 29
56	509 812 98	Bolt	2	InternBDB: M10x100 8.8 /912 \| InternKon: 985 170 / 24
57	769 128 73	Breaking plug	3	InternBDB: M12 / 995 176 \| InternKon: 985 170 / 36
58	999 046	Breaking plug	3	InternBDB: M6 / 977 663 \| InternKon: 985 170 / 34
59	767 095 73	Breaking plug	2	InternBDB: M10 / 584 991 \| InternKon: 985 170 / 35
60	319 150 99	Bolt	2	InternBDB: M10x40 8.8 /912 \| InternKon: 985 170 / 23
62	766 696 73	Non return valve	1	InternBDB: A4VS 500 LR N/H 966 945 \| InternKon: 985 170 / 14
63	345 040 99	Dowel sleeve	1	InternBDB: 6x12 /1481
64	766 697 73	Non return valve	1	InternBDB: 979 807 \| InternKon: 985 170 / 15
65	767 106 73	O-ring	1	InternBDB: 12,37x2,62 / 518 336 V90 \| InternKon: 985 170 / 27
66	509 633 98	Threaded pin	1	InternBDB: M8x20 10.9 / 915 \| InternKon: 985 170 / 33
67	363 539 99	Ball	1	InternBDB: Ш 6,5mm / 5401 \| InternKon: 985 170 / 31
68	363 424 99	Ball	2	InternBDB: Ш 8mm / 5401 \| InternKon: 985 170 / 32
69	767 098 73	Eccentric stud	1	InternBDB: 917 017 \| InternKon: 985 170 / 2
70	756 820 73	Needle cage	2	InternBDB: 909 603 \| InternKon: 985 170 / 13
71	767 099 73	Lever	1	InternBDB: 917 051 \| InternKon: 985 170 / 3
72	767 100 73	Parallel pin	1	InternBDB: 917 119 \| InternKon: 985 170 / 4
73	767 101 73	Sleeve	1	InternBDB: 917 120 \| InternKon: 985 170 / 5
74	767 102 73	Bolt	1	InternBDB: M4x5 / 945 463 \| InternKon: 985 170 / 17
75	767 103 73	Union	2	InternBDB: 8 SM WD V 914 163 \| InternKon: 985 169 / 1
76	215 390 99	Pipe Ш 8	-2	InternBDB: 997 196 \| InternKon: 985 169 / 2
77	767 104 73	Union	1	InternBDB: ETVD 8 S V 930 631 \| InternKon: 985 169 / 3
78	767 105 73	Plug	1	InternBDB: VS 8 L/S 723 126 \| InternKon: 985 169 / 4
100	766 698 73	Indicator assy	1	InternBDB: 978 423 \| InternKon: 984 095 / 5
101	350 902 99	Grove drive stud	2	InternBDB: 2x6 /1476 \| InternKon: 978 423 / 10
102	319 417 99	Bolt	1	InternBDB: M6 x 35 / 8.8 / 912 \| InternKon: 978 423 / 9
103	766 699 73	Pointer	1	InternBDB: 978 475 \| InternKon: 978 423 / 4
104	766 700 73	Seal	1	InternBDB: 978 425 \| InternKon: 978 423 / 8
105	767 118 73	Scale	1	InternBDB: 911 347 \| InternKon: 978 423 / 5
106	766 701 73	Threaded pin	1	InternBDB: 978 436 \| InternKon: 978 423 / 1
107	767 120 73	O-ring	1	InternBDB: 60,05 x 1,78 V70 919 864 \| InternKon: 978 423 / 6
108	767 121 73	Quad-ring	1	InternBDB: 34,52x3,53 / 4220-V7002 945 823 \| InternKon: 978 423 / 7
110	766 706 73	Pivot	1	InternBDB: 978 435 \| InternKon: 978 423 / 2
111	767 124 73	Joint part	1	InternBDB: 911 344 \| InternKon: 978 423 / 3
112	345 370 99	Dowel sleeve	1	InternBDB: 4x12 /1481 \| InternKon: 978 423 / 12
120	767 125 73	Pilot valve	1	InternBDB: 948 868 \| InternKon: 985 168 / 7
121	768 659 73	Pump housing	1	InternBDB: 975 871 \| InternKon: 984 095 / 2
122	767 127 73	Plug	3	InternBDB: M18x1,5 647 152 \| InternKon: 984 095 / 13
123	767 128 73	Plug	3	InternBDB: M48x2 / 942 230 \| InternKon: 984 095 / 11
124	767 129 73	Thread pin	1	InternBDB: 919 862 \| InternKon: 984 095 / 6
125	767 130 73	O-ring	1	InternBDB: 305x4 V 80 / 919 863 \| InternKon: 984 095 / 14
126	768 685 73	Power unit	1	InternBDB: 984 096 \| InternKon: 984 095 / 1
127	763 177 73	O-ring	1	InternBDB: 9,19x2,51 / 933 840 \| InternKon: 984 095 / 15
128	763 178 73	O-ring	2	InternBDB: 15,54x2,51 / 923 835 \| InternKon: 984 095 / 16
129	767 056 73	Plug	3	InternBDB: M10x1 / 647101 \| InternKon: 984 095 / 12
130	767 397 73	Dummy flange	1	InternBDB: 2" 600PSI / 966 758 \| InternKon: 984 095 / 8
131	767 133 73	Housing	1	InternBDB: 949 972 \| InternKon: 984 095 / 4
132	319 310 99	Bolt	8	InternBDB: M20x50 10.9 /912 \| InternKon: 984 095 / 10
133	767 094 73	Plug	2	InternBDB: M12 / 938 084 \| InternKon: 984 095 / 19
134	767 135 73	O-ring	1	InternBDB: 102 x 3 V 80 / 397 962 \| InternKon: 984 095 / 27
135	767 136 73	Cover	1	InternBDB: 949 974 \| InternKon: 984 095 / 7
136	319 156 99	Bolt	2	InternBDB: M12x30 8.8 /912 \| InternKon: 984 095 / 28
137	340 467 99	Washer	2	InternBDB: B13 /125 /186 732 \| InternKon: 984 095 / 29
140	768 660 73	Throttle Srew	1	InternBDB: M12x35/5,0 / 979 838 \| InternKon: 984 095 / 20
141	768 661 73	Throttle Srew	1	InternBDB: M8x12/1,0 / 978 402 \| InternKon: 984 095 / 21
142	767 901 73	Throttle Srew	1	InternBDB: M8x12/1,0 / 969 260 \| InternKon: 984 095 / 22
143	768 662 73	Throttle Srew	1	InternBDB: M8x12/0,6 / 978 403 \| InternKon: 984 095 / 23
145	964 736	Plug	1	InternBDB: M8 / 977 645 \| InternKon: 984 095 / 18
150	342 586 99	Ring	1	InternBDB: 180x4 /472
151	768 666 73	Sealing flange	1	InternBDB: 992 070 \| InternKon: 984 096 / 13
152	514 914 98	Ring	1	InternBDB: BAB SL 0,8 100x120x7.5 75V 934 889 \| InternKon: 984 096 / 30
153	516 067 98	O-ring	1	InternBDB: 180x4 V 80 / 707 503 \| InternKon: 984 096 / 32
154	767 140 73	Drive shaft	1	InternBDB: 925 283 \| InternKon: 984 096 / 5
156	769 130 73	Bearing	1	InternBDB: 978 421 NUP 85x150x42
157	342 566 99	Ring	1	InternBDB: 85x3 /471 \| InternKon: 984 096 / 33
159	767 927 73	Bolt	2	InternBDB: 969 259 \| InternKon: 984 096 / 22
160	768 671 73	Sealing bush	1	InternBDB: 966 744 \| InternKon: 984 096 / 19
161	767 144 73	Sliding block	1	InternBDB: 910 926 \| InternKon: 984 096 / 8
162	767 145 73	Pivot	1	InternBDB: 910 927 \| InternKon: 984 096 / 7
163	342 528 99	Ring	1	InternBDB: 28x1,5 / 471 \| InternKon: 984 096 / 32
164	767 146 73	Slider	1	InternBDB: 910 914 \| InternKon: 984 096 / 15
165	767 147 73	Balancer	1	InternBDB: 910 908 \| InternKon: 984 096 / 6
166	767 148 73	Segment	4	InternBDB: 910 925 \| InternKon: 984 096 / 12
167	769 131 73	Piston / guide shoe	9	InternBDB: 974 934 \| InternKon: 984 096 / 1
168	769 132 73	Plate	1	InternBDB: 971 076 \| InternKon: 984 096 / 9
169	767 151 73	Spacer block	4	InternBDB: 965 066 \| InternKon: 984 096 / 11
170	319 422 99	Bolt	8	InternBDB: M8x45 8.8 /912 \| InternKon: 984 096 / 37
171	768 665 73	Ball	1	InternBDB: 975 577 \| InternKon: 984 096 / 10
172	768 673 73	Spring package	1	InternBDB: 964 900 \| InternKon: 984 096 / 28
173	768 668 73	Washer	1	InternBDB: 973 965 \| InternKon: 984 096 / 17
174	768 672 73		1	InternBDB: 978 401 \| InternKon: 984 096 / 20
175	768 674 73	Washer	1	InternBDB: 991 047 \| InternKon: 984 096 / 29
176	768 667 73	Washer	1	InternBDB: 973 964 \| InternKon: 984 096 / 16
177	768 663 73	Cylinder with bushing	1	InternBDB: 988 752 \| InternKon: 984 096 / 3
178	769 134 73	Distribution plate	1	InternBDB: 984 072 \| InternKon: 984 096 / 4
179	319 140 99	Screw	6	InternBDB: M8x20 /912 \| InternKon: 984 096 / 41
180	769 135 73	Bearing	1	InternBDB: 978 422 RNU 57,13x90x34 \| InternKon: 984 096 / 25
181	767 159 73	Bushing	2	InternBDB: 946 530 \| InternKon: 984 096 / 14
182	767 410 73	O-ring	1	InternBDB: 56.47 x 3.4 V 90 967 060 \| InternKon: 933 351 / 3
183	769 136 73	Adjustment assy.	1	InternBDB: LR2N-V / 985 171 \| InternKon: 998 511 / 1
184	512 978 98	Bolt	4	InternBDB: M 20 x 45 8.8 912 \| InternKon: 933 351 / 2
185	767 409 73	O-ring	1	InternBDB: 60.05 x 1.78 V70 919 864
190	516 066 98	O-ring	1	InternBDB: 83x2 / V 80 / 470 503 \| InternKon: 984 096 / 31
\|$$130	768 676 73	Seal kit pump without valves concist. of fig no.33,39,40 104,107,108,125,127,128,134 153,182	1	InternBDB: E-ST
\|$$131	767 160 73	Seal kit, pilot valve fig. no. 120	1	InternBDB: E-ST
\|$$132	767 164 73	Seal kit adjustment assy. fig. no. 183	1	InternBDB: E-ST
\|$$133	767 311 73	Seal kit, pilot valve concist. of fig no 06,07,09 10,13,14,20,21,22	1	InternBDB: E-ST
\|$$134	767 312 73	Seal kit valve concist. of fig no. 52,53,54 55,,65,20,21	1	InternBDB: E-ST

Komatsu PC5500-6E S/N 15060 parts catalog PDF

HYDRAULIC PUMP (991-0263a) in PC5500-6E S/N 15060. Diagram image and parts list.
