Diagram image 1 of 4

PC5500-6 S/N 15056

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15056

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15056

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PC5500-6 S/N 15056

? ? ? ? ? ? ? ? ? ? ? ? ?

#	Part Number	Partname	Quantity	Options
?	912 834 40	Roof frame	1	InternKon: 925 800 40 / 1
?	912 823 40	Roof section	1	InternKon: 925 800 40 / 2
?	886 254 40	Roof section	1	InternKon: 925 800 40 / 3
?	886 260 40	Roof section	1	InternKon: 925 800 40 / 4
?	914 595 40	Roof section	1	InternKon: 925 800 40 / 15
?	500 816 98	Bolt	43	InternBDB: M12x75 \| InternKon: 925 800 40 / 18
?	510 741 98	Resilient sleeve	43	InternKon: 925 800 40 / 19
?	592 259 40	Profiled joint	-2	InternBDB: GHE 461 0075 ca 11 mm \| InternKon: 925 800 40 / 16
?	307 802 99	Bolt	9	InternBDB: M12x25 \| InternKon: 925 800 40 / 29
?	346 498 99	Lock washer	9	InternKon: 925 800 40 / 37
?	914 587 40	Threaded rail	2	InternKon: 925 800 40 / 6
?	914 586 40	Threaded rail	2	InternKon: 925 800 40 / 7
?	914 585 40	Threaded rail	2	InternKon: 925 800 40 / 8
?	914 584 40	Threaded rail	2	InternKon: 925 800 40 / 9
?	914 583 40	Threaded rail	2	InternKon: 925 800 40 / 10
?	304 172 99	Bolt	12	InternBDB: M36x260 \| InternKon: 912 849 40 / 14
?	255 056 40	Washer	12	InternBDB: 37 \| InternKon: 912 849 40 / 15
?	904 794 40	Outer door	2	InternKon: 912 849 40 / 9
?	390 199 40	Hinge assy.	4	InternKon: 912 849 40 / 16
?	350 562 99	Grease nipple	4	InternBDB: AM 10x1 \| InternKon: 390 199 40 / 6
?	621 108 40	Pin	4	InternKon: 390 199 40 / 1
?	390 600 40	Bushing	8	InternKon: 390 199 40 / 2
?	390 601 40	Bushing	4	InternKon: 390 199 40 / 3
?	340 612 99	Washer	4	InternKon: 390 199 40 / 4
?	342 061 99	Cotter pin	4	InternBDB: 4x32 \| InternKon: 390 199 40 / 5
?	308 424 99	Bolt	6	InternBDB: M16x110 \| InternKon: 912 849 40 / 18
?	340 469 99	Washer	6	InternBDB: Ш17 \| InternKon: 912 849 40 / 19
?	912 850 40	Plate	2	InternKon: 912 849 40 / 17
?	332 336 99	Nut	6	InternBDB: M16 \| InternKon: 912 849 40 / 49
?	674 904 40	Pipe	4	InternKon: 912 849 40 / 20
?	307 806 99	Bolt	8	InternBDB: M12x40 \| InternKon: 912 849 40 / 21
?	334 600 99	Nut	44	InternBDB: M 12 \| InternKon: 912 849 40 / 22
?	912 844 40	Door	1	InternKon: 912 849 40 / 26
?	921 018 40	Wall	1	InternKon: 912 849 40 / 27
?	912 843 40	Door	1	InternKon: 912 849 40 / 28
?	886 915 40	Wall	1	InternKon: 912 849 40 / 29
?	912 842 40	Door	1	InternKon: 912 849 40 / 30
?	914 977 40	Wall	1	InternKon: 912 849 40 / 31
?	918 890 40	Wall	1	InternKon: 912 849 40 / 32
?	906 709 40	Fastener	3	InternBDB: Emka 30312 \| InternKon: 912 849 40 / 40
?	318 116 99	Screw	6	InternBDB: AM 4x50 \| InternKon: 912 849 40 / 43
?	332 442 99	Nut	6	InternBDB: M 4 \| InternKon: 912 849 40 / 44
?	661 613 40	Angle	2	InternKon: 912 849 40 / 33
?	661 614 40	Angle	1	InternKon: 912 849 40 / 34
?	921 399 40	Angle	1	InternKon: 912 849 40 / 35
?	872 282 40	Shackle	1	InternKon: 912 849 40 / 36
?	539 761 40	Pipe	3
?	921 398 40	Angle	1	InternKon: 912 849 40 / 37
?	661 619 40	Angle	1	InternKon: 912 849 40 / 38
?	918 892 40	Angle	1	InternKon: 912 849 40 / 39
?	210 983 40	Profiled joint	-2	InternBDB: GHE 461 0048 / ca 5m \| InternKon: 912 849 40 / 41
?	510 741 98	Resilient sleeve	15	InternBDB: 13/25x50 \| InternKon: 912 849 40 / 45
?	308 608 99	Bolt	15	InternBDB: M12x70 \| InternKon: 912 849 40 / 42
?	308 610 99	Bolt	34	InternBDB: M12x80 / 931 \| InternKon: 912 849 40 / 46
?	624 000 40	Post	1	InternKon: 912 849 40 / 3
?	651 870 40	Post	1	InternKon: 912 849 40 / 2
?	624 002 40	Post	1	InternKon: 912 849 40 / 1
?	886 214 40	Post	1	InternKon: 912 849 40 / 4
?	914 976 40	Post	1	InternKon: 912 849 40 / 5
?	675 681 40	Post	1	InternKon: 912 849 40 / 6
?	651 873 40	Post	1	InternKon: 912 849 40 / 7
?	651 880 40	Bridge	1	InternKon: 912 849 40 / 8
?	510 742 98	Resilient sleeve	12	InternKon: 912 849 40 / 12
?	510 725 98	Resilient sleeve	48	InternKon: 912 849 40 / 11
?	304 369 99	Bolt	48	InternBDB: M30x180 \| InternKon: 912 849 40 / 10
?	308 404 99	Bolt	12	InternBDB: M24x140 \| InternKon: 912 849 40 / 13
?	921 002 40	Post	1	InternKon: 912 849 40 / 23
?	886 913 40	Wall	1	InternKon: 912 849 40 / 47
?	908 071 40	Catch	3	InternKon: 912 849 40 / 50
?	345 178 99	Dowel pin	3	InternBDB: 6x30 \| InternKon: 912 849 40 / 51
?	490 694 40	Rubber sealing	-2	InternBDB: 20x20 Z 125 \| InternKon: 925 800 40 / 17
?	928 751 40	Strip	1	InternKon: 928 743 40 / 11
?	928 752 40	Strip	1	InternKon: 928 743 40 / 12
?	928 753 40	Strip	1	InternKon: 928 743 40 / 13
?	891 661 40	Strip	1	InternKon: 928 743 40 / 14
?	463 968 40	Strip	1	InternKon: 928 743 40 / 15
?	928 754 40	Strip	1	InternKon: 928 743 40 / 16
?	928 755 40	Strip	1	InternKon: 928 743 40 / 17
?	928 756 40	Strip	1	InternKon: 928 743 40 / 18

Komatsu PC5500-6 S/N 15056 parts catalog PDF

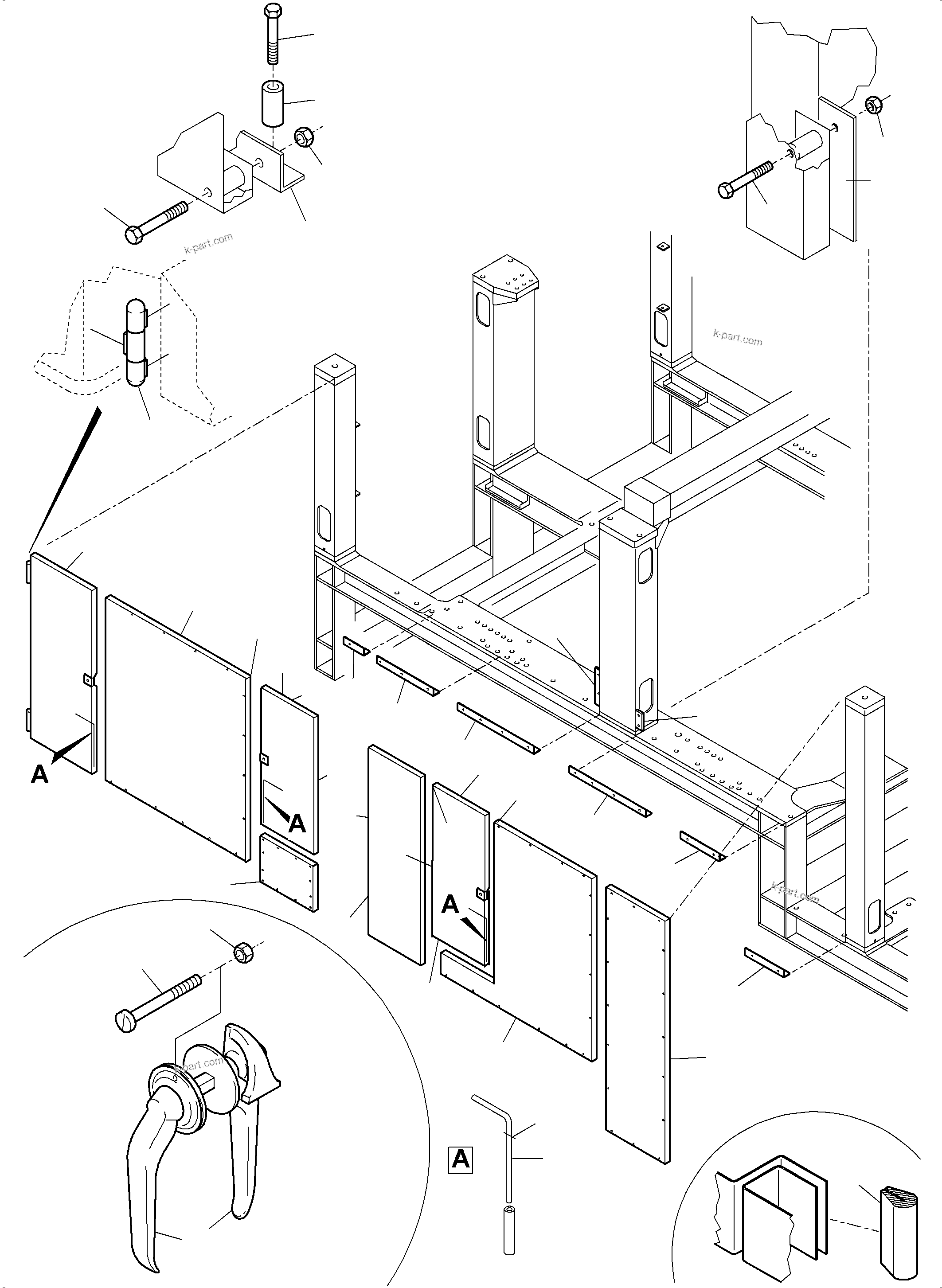

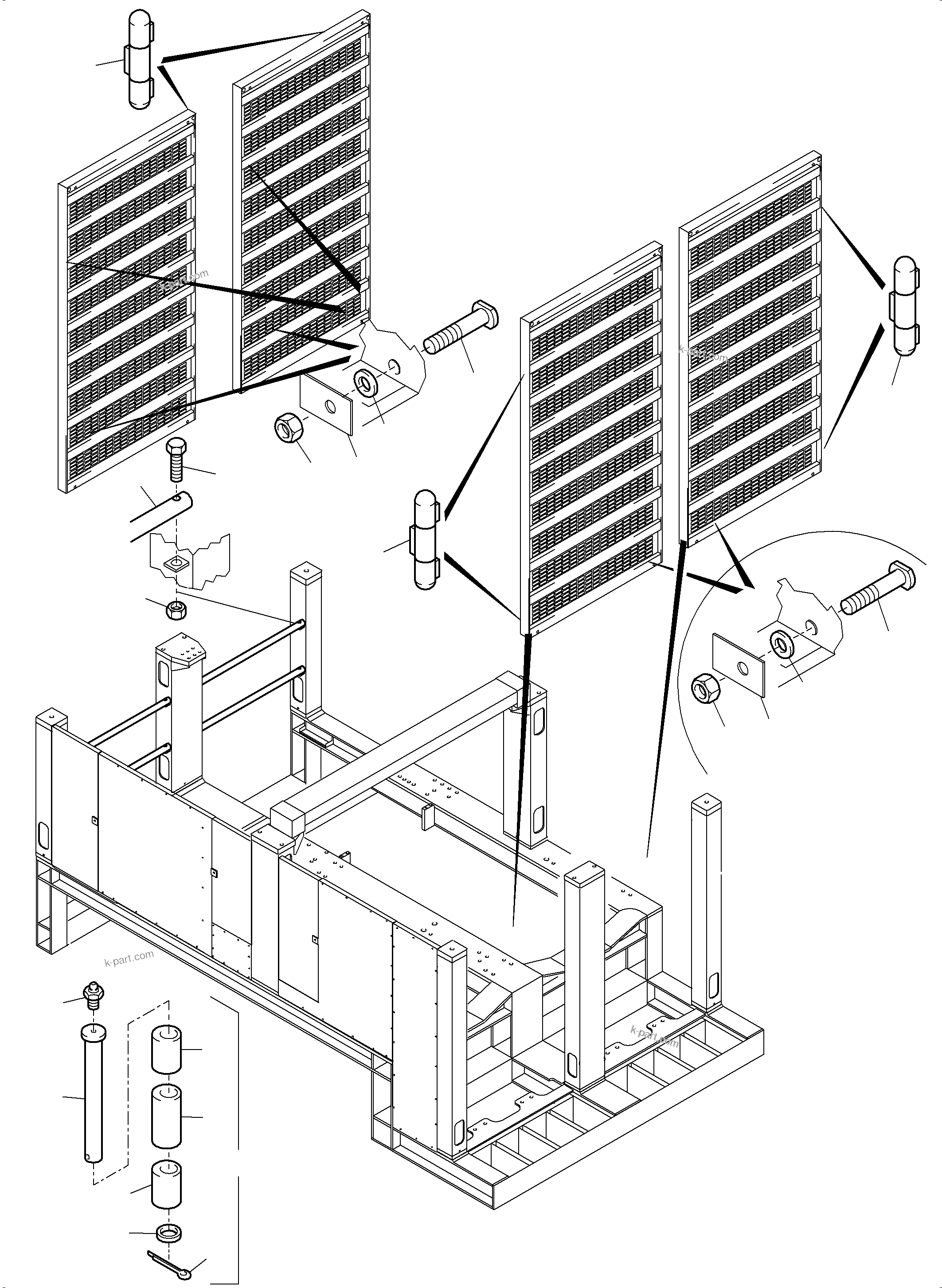

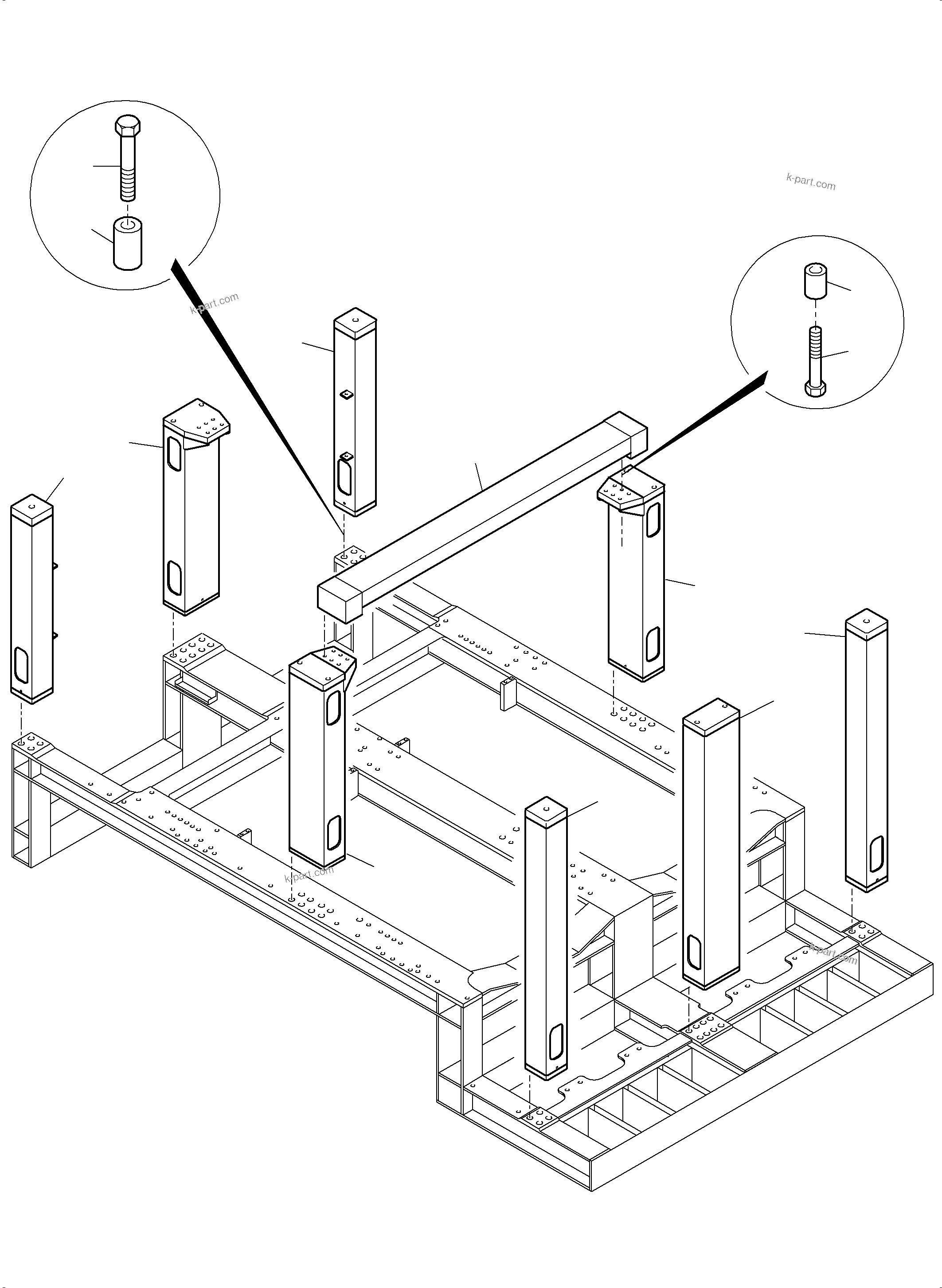

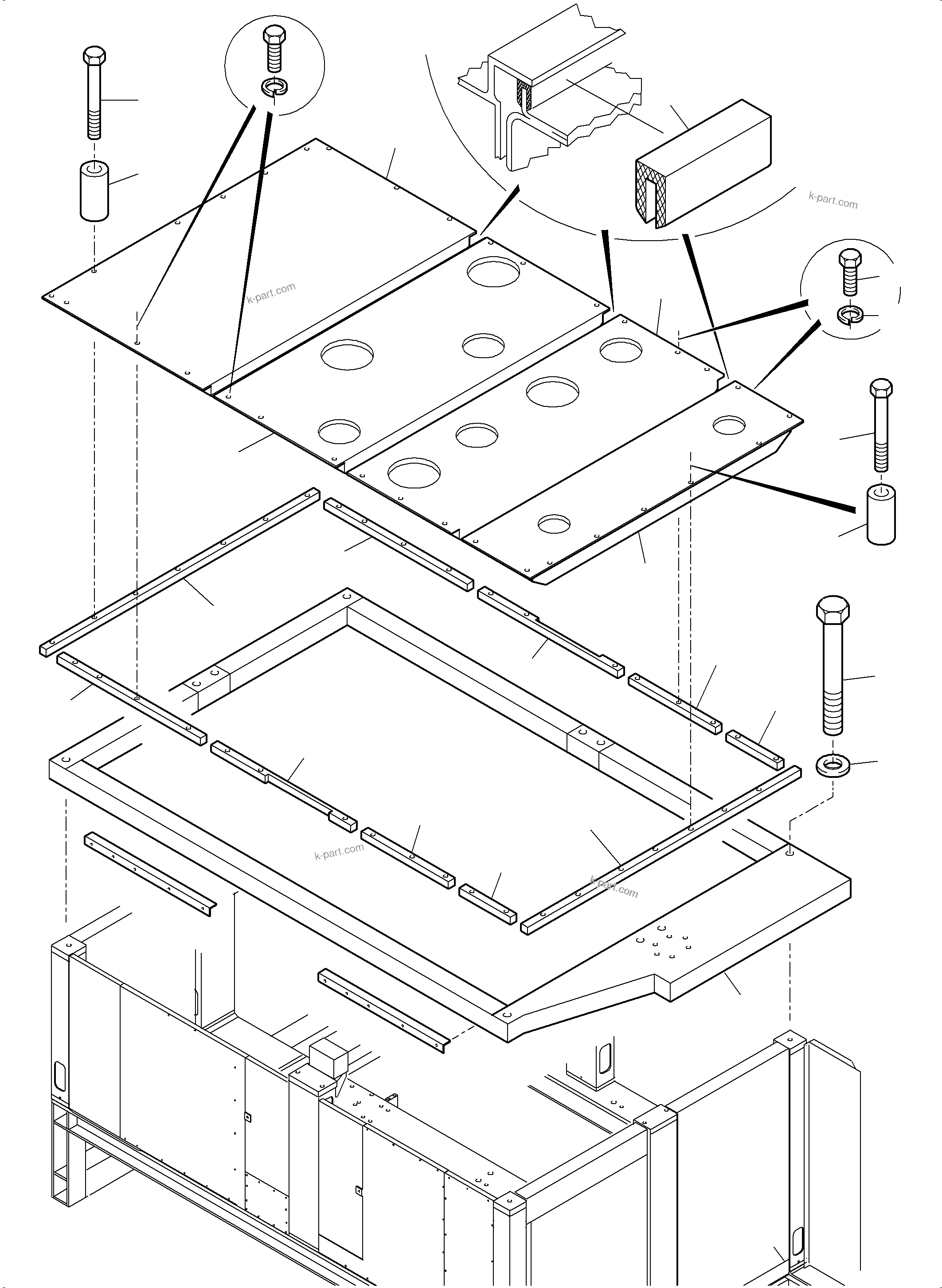

MACHINERY HOUSE (515-1064f) in PC5500-6 S/N 15056. Diagram image and parts list.
